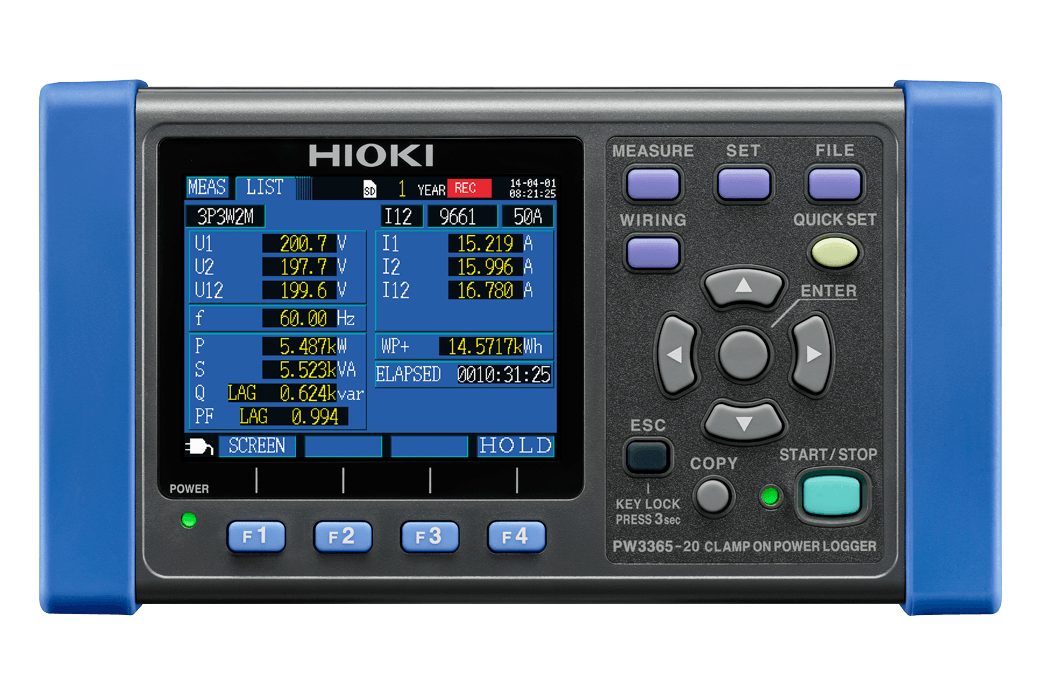

PW3365 Hioki – Thiết Bị Ghi Năng Lượng 3 Pha – Clamp on Power Logger

Liên hệ

PW3365 của Hioki là Thiết Bị Ghi Năng Lượng 3 Pha (Clamp on Power Logger) là thiết bị đo công suất đa kênh sử dụng đầu vào cảm biến kẹp để đo công suất chính xác và an toàn trên các đường dây một pha đến ba pha

Danh mục:
Liên hệ báo giá
Tư Vấn Kỹ Thuật

PW3365 Hioki – Thiết Bị Ghi Năng Lượng 3 Pha – Clamp on Power Logger

PW3365 Hioki - Thiết Bị Ghi Năng Lượng 3 Pha - Clamp on Power Logger

Loại bỏ nguy cơ chập điện và tai nạn điện.

Đồng hồ đo công suất kẹp Hioki là thiết bị đo công suất đa kênh sử dụng đầu vào cảm biến kẹp để đo công suất chính xác và an toàn trên các đường dây một pha đến ba pha. Bộ ghi công suất PW3365 nâng cao hơn nữa sự an toàn và tiện lợi bằng cách là đồng hồ đo công suất tiếp xúc phi kim loại đầu tiên trên thế giới sử dụng kẹp điện áp được bao phủ hoàn toàn có thể được gắn vào bất kỳ phần nào của cáp hoặc thanh dẫn. Giờ đây, khách hàng có thể giám sát nhu cầu điện năng và các thông số điện năng khác để hỗ trợ kiểm toán năng lượng và xác nhận các biện pháp tiết kiệm năng lượng mà không có nguy cơ xảy ra sự cố ngắn mạch, mất điện hoặc thương tích do điện giật.

Xem thêm các sản phẩm khác của Hioki tại đây!


Tính năng của PW3365 Hioki – Thiết Bị Ghi Năng Lượng 3 Pha – Clamp on Power Logger

  • Đo điện áp từ đầu cáp mà không có nguy cơ ngắn mạch.
  • Hỗ trợ mạch điện một pha đến ba pha, 4 dây.
  • Đo điện áp trong khoảng từ 90 V đến 520 V
  • Hiển thị sóng hài lên đến bậc 13
  • Thiết kế mỏng, nhỏ gọn, có thể đặt ở bất cứ đâu.
  • Lưu trữ dữ liệu trong nhiều tháng trên thẻ SD.
  • Chức năng QUICK SET hướng dẫn bạn thực hiện các kết nối chính xác.

Lưu ý: Thiết bị ghi công suất kẹp PW3365 tự nó không hỗ trợ đo dòng điện và công suất. Việc đo dòng điện và công suất yêu cầu các cảm biến kẹp, được bán riêng. Chỉ sử dụng thẻ nhớ SD Hioki được đảm bảo hoạt động để lưu dữ liệu đo (các tùy chọn, được bán riêng).

Mã đặt hàng:

Xem các phụ kiện của PW3365 Hioki – Thiết Bị Ghi Năng Lượng 3 Pha – Clamp on Power Logger tại đây!

Phần thưởng

– Giải thưởng Thiết kế Đức Đặc biệt 2016 (Cho Cảm biến điện áp PW9020)
– Giải thưởng Thiết kế Máy móc Nikkan Kogyo Shimbun 2015 – Giải thưởng Thành tựu Nổi bật (Cho PW3365)

Đo công suất một cách an toàn và dễ dàng mà không cần phải ngắt cầu dao trước với thiết bị ghi công suất kẹp ngoài.

Mặc dù trước đây các kỹ thuật viên phải kết nối các thiết bị với các đầu nối kim loại để đo điện áp khi đo công suất, nhưng cảm biến điện áp không tiếp xúc kim loại mới được Hioki phát triển cho phép đo điện áp chỉ bằng cách kẹp cảm biến quanh một dây dẫn cách điện. Phương pháp này loại bỏ hoàn toàn nguy cơ ngắn mạch vì kim loại không bao giờ tiếp xúc với các bộ phận mang điện, và nó đơn giản hóa quá trình gắn cảm biến ngay cả khi các đầu nối được che phủ vì cảm biến có thể được kẹp đơn giản quanh dây cáp mà không cần tháo lớp che phủ.

Kiểm tra sóng hài | Phân tích từ sóng cơ bản đến bậc 13 với thiết bị ghi công suất kẹp PW3365 (từ phiên bản 2.00)

Sử dụng thiết bị ghi công suất kẹp Hioki PW3365 để phân tích dạng sóng cơ bản đến bậc 13 của các thành phần hài có trong tín hiệu điện áp và dòng điện của đường dây điện 50/60Hz. Hiển thị tổng méo hài (THD), giá trị hiệu dụng (RMS) và hàm lượng hài của mỗi bậc hài dưới dạng danh sách số hoặc đồ thị. Đặc biệt, giờ đây bạn có thể đo một cách an toàn và dễ dàng hài bậc 5 và bậc 7 trong các thành phần hài, những thành phần thường có tác động lớn nhất đến chất lượng điện năng.

Hướng dẫn bằng hình ảnh, dễ hiểu về cách kết nối thiết bị ghi dữ liệu công suất dạng kẹp.

Tính năng Cài đặt nhanh của PW3365 hướng dẫn bạn từng bước trong quá trình thiết lập thiết bị để đo, cho đến khi bắt đầu đo, giúp việc đo điện năng ba pha trở nên dễ dàng hơn. Vì bất kỳ kết nối sai nào cũng sẽ kích hoạt thông báo LỖI, tính năng này cũng giúp ngăn ngừa các lỗi đo lường.

Hiển thị kết quả đo của thiết bị ghi công suất kẹp ngoài dưới dạng biểu đồ để bạn có thể xem xét nhanh chóng.

PW3365 hiển thị các giá trị đo được dưới dạng đồ thị để thuận tiện cho việc quản lý điện năng. Ngoài các giá trị đo tức thời, bạn có thể xem lại các giá trị tối đa, tối thiểu và trung bình bằng cách di chuyển con trỏ trên màn hình hiển thị đồ thị nhu cầu và xu hướng.

Nhận kết quả từ công trường theo thời gian thực, GENNECT CROSS SF4000

Thu thập dữ liệu trên máy tính trong khi kiểm tra từ xa.

Tìm hiểu thêm



Thông số kỹ thuật của PW3365 Hioki – Thiết Bị Ghi Năng Lượng 3 Pha – Clamp on Power Logger

Độ chính xác được đảm bảo: 1 năm

Đường dây đo & số lượng mạch 50/60 Hz, Một pha 2 dây (1/2/3 mạch), Một pha 3 dây (1 mạch), Ba pha 3 dây (1 mạch), Ba pha 4 dây (1 mạch), Chỉ dòng điện: 1 đến 3 kênh
Các mục đo lường Điện áp RMS, dòng điện RMS, giá trị sóng cơ bản của điện áp, giá trị sóng cơ bản của dòng điện, góc pha sóng cơ bản của điện áp, góc pha sóng cơ bản của dòng điện, tần số (U1), giá trị đỉnh của dạng sóng điện áp (giá trị tuyệt đối), giá trị đỉnh của dạng sóng dòng điện (giá trị tuyệt đối), công suất tác dụng, công suất phản kháng, công suất biểu kiến, hệ số công suất (hiển thị trễ/sớm) hoặc hệ số công suất dịch chuyển (hiển thị trễ/sớm), năng lượng tác dụng (tiêu thụ, tái tạo), năng lượng phản kháng (trễ, sớm), hiển thị chi phí năng lượng, lượng công suất tác dụng yêu cầu (tiêu thụ, tái tạo), lượng công suất phản kháng yêu cầu (trễ, sớm), giá trị công suất tác dụng yêu cầu (tiêu thụ, tái tạo), giá trị công suất phản kháng yêu cầu (trễ, sớm), hệ số công suất yêu cầu
Dải điện áp Điện áp xoay chiều 400 V (Phạm vi đo hiệu dụng: 90,0 V đến 520,0 V)
Hài hòa Điện áp hài, dòng điện hài, tổng méo hài điện áp (THD-F hoặc THD-R), tổng méo hài dòng điện (THD-F hoặc THD-R), đến bậc 13.
Phạm vi hiện tại Dòng điện xoay chiều từ 500,00 mA đến 5,0000 kA (tùy thuộc vào cảm biến dòng điện đang sử dụng),
dòng điện xoay chiều từ 50,000 mA đến 5,0000 A (chỉ dùng kẹp đo rò rỉ trên cảm biến).
Phạm vi công suất Từ 200,00 W đến 6,0000 MW (tùy thuộc vào sự kết hợp điện áp/dòng điện và loại đường dây đo được)
Độ chính xác cơ bản Điện áp: ±1,5% giá trị đọc, ±0,2% fs (độ chính xác kết hợp với PW3365-20 + PW9020)
Dòng điện: ±0,3% giá trị đọc, ±0,1% fs + độ chính xác của cảm biến kẹp
Công suất thực: ±2,0% giá trị đọc, ±0,3% fs + độ chính xác của cảm biến kẹp (ở hệ số công suất = 1)
Tốc độ cập nhật màn hình 0,5 giây (ngoại trừ khi truy cập thẻ SD hoặc bộ nhớ trong, hoặc trong quá trình giao tiếp mạng LAN/USB)
Lưu điểm đến Thẻ nhớ SD/SDHC hoặc bộ nhớ trong (thời gian thực)
Khoảng thời gian lưu dữ liệu Từ 1 giây đến 30 giây, từ 1 phút đến 60 phút, 14 lựa chọn
Lưu các mục Lưu giá trị đo: Chỉ giá trị trung bình / Giá trị trung bình, tối đa, tối thiểu
Sao chép màn hình: Định dạng BMP (lưu mỗi 5 phút với khoảng thời gian tối thiểu)
Lưu dạng sóng: Dữ liệu dạng sóng nhị phân
Giao diện Thẻ nhớ SD/SDHC, LAN 100BASE-TX: Chức năng máy chủ HTTP, cài đặt từ xa qua chương trình giao tiếp, tải dữ liệu, USB 2.0: Khi kết nối với máy tính, thẻ SD và bộ nhớ trong được nhận dạng là thiết bị lưu trữ di động, cài đặt từ xa qua chương trình giao tiếp, tải dữ liệu.
Chức năng Kiểm tra kết nối, hướng dẫn điều hướng Cài đặt nhanh, đồng hồ
Nguồn điện Bộ chuyển đổi AC Z1008: (100 đến 240 V AC, 50 Hz/60 Hz), 45 VA (bao gồm bộ chuyển đổi AC)
Bộ pin 9459: (Công suất định mức tối đa 5 VA, thời gian sạc 6 giờ 10 phút), 3 giờ sử dụng liên tục (khi tắt đèn nền)
Kích thước và khối lượng 180 mm (7.09 in) Rộng × 100 mm (3.94 in) Cao × 48 mm (1.89 in) Sâu, 540 g (19 oz) không kèm PW9002
180 mm (7.09 in) Rộng × 100 mm (3.94 in) Cao × 68 mm (2.68 in) Sâu, 820 g (28.9 oz) kèm PW9002
Phụ kiện đi kèm Bộ cảm biến điện áp an toàn PW9020 ×1, bộ chuyển đổi AC Z1008 ×1, cáp USB ×1, sách hướng dẫn sử dụng ×1, hướng dẫn đo lường ×1, kẹp màu (đỏ, vàng, xanh dương và trắng, mỗi màu 4 cái), ống xoắn màu đen (dùng để bó dây cho cảm biến dòng điện và cảm biến điện áp) ×10


Thông số kỹ thuật cảm biến điện áp an toàn PW9020

Các loại dây dẫn tương thích Dây dẫn cách điện*
Trong các bộ phận bằng PVC hoặc kim loại trong nhà
*Không thể đo được dây dẫn bọc chống nhiễu. Sản phẩm có thể không đo chính xác được cáp nhiều lõi hoặc cáp có lớp cách điện dày.
Đường kính dây dẫn tương thích Đường kính ngoài hoàn thiện từ φ6mm đến φ30mm
Phạm vi đo hiệu quả Từ 90 V rms đến 520 V rms
Chiều dài dây 3m (9,84 ft)

Tải xuống cho PW3365 Hioki – Thiết Bị Ghi Năng Lượng 3 Pha – Clamp on Power Logger



Ứng dụng của PW3365 Hioki – Thiết Bị Ghi Năng Lượng 3 Pha – Clamp on Power Logger
