7140 Microtest – Power Analyzer – Máy phân tích công suất
Máy phân tích công suất MICROTEST 7140 được thiết kế để đo lường và phân tích công suất AC/DC một pha. Thiết bị sở hữu chức năng Siêu lọc độc quyền (thông cao/thông thấp/thông dải), hỗ trợ băng thông đo lường rộng từ DC, 0,2Hz đến 100kHz với tốc độ lấy mẫu 500kSPS. Với độ chính xác công suất cơ bản ±0,05%, thiết bị cung cấp các phép đo chính xác trên các thông số công suất chính.

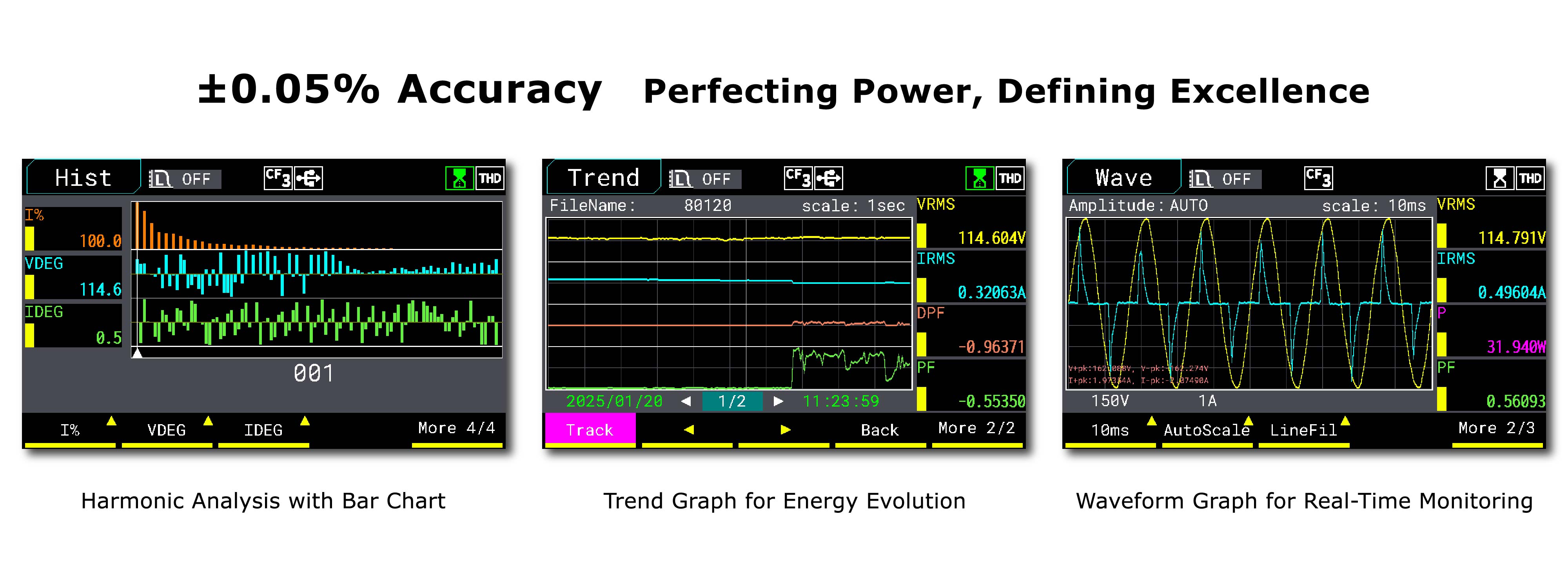

Thiết bị nhỏ gọn này được trang bị màn hình LCD TFT 4,3 inch hiển thị cả dữ liệu số và đồ họa. Thiết bị hỗ trợ đầu vào trực tiếp lên đến 800V và 30A, với chức năng phân tích sóng hài bậc 100 và đo tích hợp đồng thời để nâng cao hiệu suất. Thiết bị hỗ trợ kiểm tra công suất dự phòng thấp với dải dòng điện 5mA và độ phân giải công suất 10μW. Người dùng có thể xem biểu đồ dạng sóng, thanh và xu hướng, đồng thời hiển thị 4/8/16 thông số ở chế độ Đồng hồ đo, bao gồm cả giám sát giá trị max/min. Chế độ so sánh cũng có sẵn để đánh giá ĐẠT/KHÔNG ĐẠT dựa trên ngưỡng do người dùng xác định.
Xem thêm các sản phẩm khác của Microtest tại đây!
|
|
Thông số kỹ thuật của 7140 Microtest – Power Analyzer – Máy phân tích công suất
| Model | Máy phân tích công suất 7140 | Máy phân tích công suất 7130 |
| Dải tần số | DC, 0. 2H z~10 0 k H z | DC, 0. 2H z~10 0 k H z |
| Độ chính xác đo lường cơ bản | ±0.05% | ±0.05% |
| Tốc độ lấy mẫu | 5 0 0 k SP S | 5 0 0 k SP S |
| Chế độ đo | ● | ● |
| Phân tích hài hòa | sóng hài bậc 100 | sóng hài bậc 50 |
| Hiển thị dạng sóng điện áp và dòng điện | ● | ● |
| Biểu đồ xu hướng công suất | ● | — |
| Biểu đồ thanh hài hòa | ● | — |
Đo lường tham số mở rộng
| Điện áp (VRMS/ VDC/ V+PK/ V-PK) | Công suất biểu kiến (S) |
| Dòng điện (IRMS/ IDC/ I+PK/ I-PK) | Công suất phản kháng ( Q ) |
| Tần số (VHZ/ IHZ) | Góc pha (DEG) |
| Công suất (P) | Độ méo hài tổng thể (THDV/ THDI/ THDW) |
| Hệ số đỉnh (CFV/CFI) | Tỷ lệ dòng điện tối đa (MCR) |
| Hệ số công suất (PF) | Hệ số công suất dịch chuyển (DPF) |
Đầu vào
| Đầu vào | |||
| Phạm vi đo lường | Điện áp | Hệ số đỉnh 3: 15V/ 30V/ 60V/ 150V/ 300V/ 600V | |
| Hệ số đỉnh 6: 7,5V/ 15V/ 30V/ 75V/ 150V/ 300V | |||
| Dòng điện: Đầu vào trực tiếp | Hệ số đỉnh 3: 5mA/10mA/20mA/50mA/100mA/200mA/0.5A/1A/2A/5A/10A/20A (Tối đa 30A) Hệ số đỉnh 6: 2.5mA/5mA/10mA/25mA/50mA/100mA/0.25A/0.5A/1A/2.5A/5A/10A |
||
| Đầu vào cảm biến dòng điện bên ngoài hiện tại | Hệ số đỉnh 3: 500mV/ 1V/ 2V/ 5V/ 10V | ||
| Trở kháng đầu vào | Điện áp | Điện trở đầu vào: Xấp xỉ 1,66MΩ Điện dung đầu vào: Xấp xỉ 13pF (Song song với điện trở) |
|
| Đầu vào trực tiếp hiện tại | Hệ số đỉnh 3: 5mA/10mA/20mA/50mA/100mA/200mA Hệ số đỉnh 6: 2,5mA/5mA/10mA/25mA/50mA/100mA |
Điện trở đầu vào: Xấp xỉ 500mΩ + 10mΩ (dây) Độ tự cảm đầu vào: Xấp xỉ 0,1μH |
|
| Hệ số đỉnh 3: 0,5A/1A/2A/5A/10A/20A Hệ số đỉnh 6: 0,25A/0,5A/1A/2,5A/5A/10A |
Điện trở đầu vào: Xấp xỉ 5mΩ + 3mΩ (dây) Độ tự cảm đầu vào: Xấp xỉ 0,1μH |
||
| Đầu vào cảm biến dòng điện bên ngoài hiện tại | Hệ số đỉnh 3: 0,5V/1V/2V/5V/10V | Điện trở đầu vào: Xấp xỉ 10kΩ | |
| Đầu vào tối đa cho phép liên tục | BNC | Tối đa AC 10V | |
| Điện áp | Giá trị đỉnh 1131V | ||
| Hiện hành | Hệ số đỉnh 3: 5mA/10mA/20mA/50mA/100mA/200mA Hệ số đỉnh 6: 2,5mA/5mA/10mA/25mA/50mA/100mA |
Dòng điện tối đa: 0,9A | |
| Hệ số đỉnh 3: 0,5A/1A/2A/5A/10A/20A Hệ số đỉnh 6: 0,25A/0,5A/1A/2,5A/5A/10A |
Dòng điện tối đa: 30A | ||

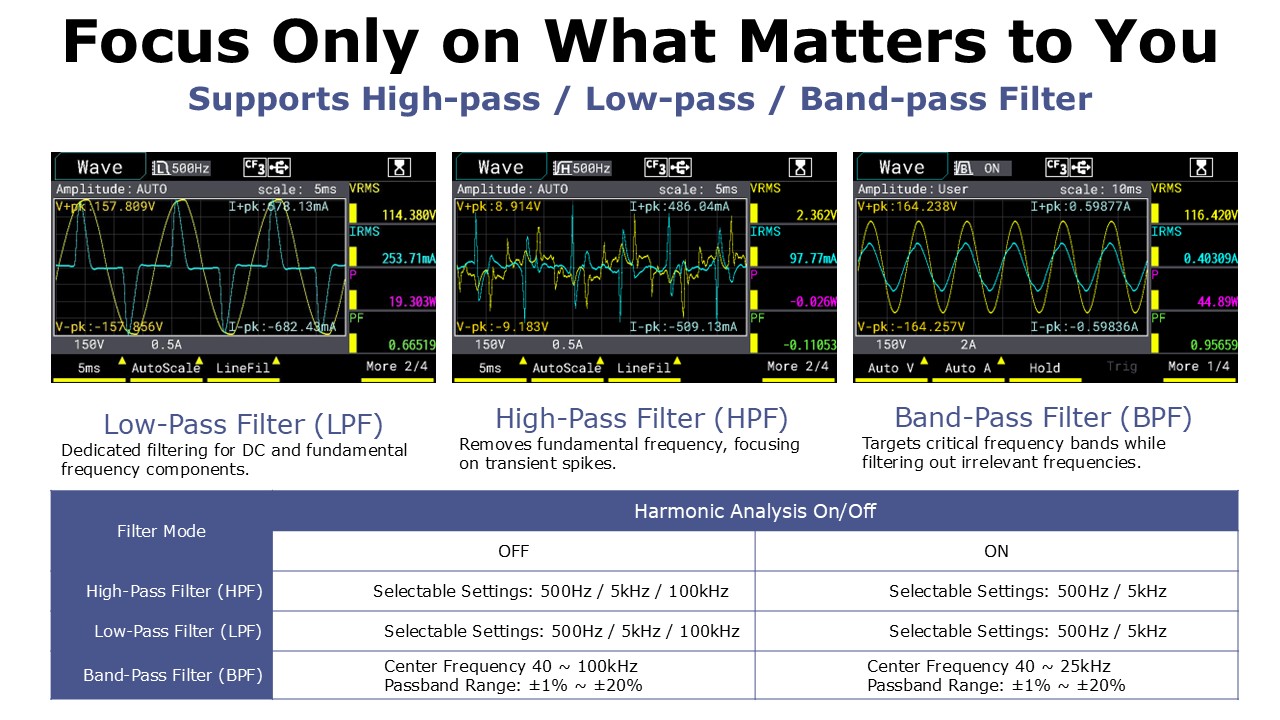

| Bộ lọc dòng | Chọn TẮT hoặc BẬT (tần số cắt ở 500Hz/5kHz/100kHz), BẬT THD (tần số cắt ở 500Hz/ 5kHz) | ||
| Bộ lọc tần số | Chọn TẮT hoặc BẬT (tần số cắt ở 500Hz) | ||
| Bộ chuyển đổi A/D | Chuyển đổi đồng thời điện áp và dòng điện đầu vào Độ phân giải: 16 bit, Tốc độ chuyển đổi tối đa: 500kSPS |
||
Độ chính xác điện áp/dòng điện/công suất hoạt động
| Độ chính xác điện áp/dòng điện/công suất hoạt động | |||
|
Độ chính xác điện áp và dòng điện |
Sự chính xác | DC | Độ chính xác DC ±0,05% giá trị đọc ± 0,05% phạm vi |
| 0,2Hz ≦ f < 45Hz | ±(0,1% giá trị đọc + 0,1% phạm vi) | ||
| 45Hz ≦ f ≦ 66Hz | ±(0,05% giá trị đọc + 0,05% phạm vi) | ||
| 66Hz < f ≦ 1kHz | (0,1% giá trị đọc + 0,1% phạm vi) | ||
| 1kHz < f ≦ 10kHz | ±([{0,07×(f)}% của giá trị đọc] + 0,3% của phạm vi) | ||
| 10kHz < f ≦ 100kHz | ±(0,4% giá trị đọc + 0,4% phạm vi)±[{0,04×(f–10)}% giá trị đọc] | ||
| Dải tần số | Khoảng thời gian cập nhật dữ liệu | Dải tần số đo lường | |
| 0,05 giây | 40Hz ~ 100kHz | ||
| 0,1 giây | 20Hz ~ 100kHz | ||
| 0,2 giây | 10Hz ~ 100kHz | ||
| 0,25 giây | 8Hz ~ 100kHz | ||
| 0,5 giây | 5Hz ~ 100kHz | ||
| 1 giây | 2Hz ~ 100kHz | ||
| 2 giây | 1,5Hz ~ 100kHz | ||
| 5 giây | 0,5Hz ~ 100kHz | ||
| 10 giây ~ 60 phút | 0,2Hz ~ 100kHz | ||
| Công suất hoạt động
Sự chính xác |
Yêu cầu | Giống như điều kiện về điện áp và dòng điện. Hệ số công suất: 1 | |
| Sự chính xác | DC | ±(0,05% giá trị đọc ± 0,05% phạm vi) | |
| 0,1Hz ≦ f < 45Hz | ±(0,2% giá trị đọc + 0,2% phạm vi) | ||
| 45Hz ≦ f ≦ 66Hz | ±(0,05% giá trị đọc + 0,05% phạm vi) | ||
| 66Hz <f ≦ 1kHz | ±(0,1% giá trị đọc + 0,1% phạm vi) | ||
| 1kHz <f ≦ 10kHz | ±(0,1% giá trị đọc + 0,2% phạm vi)± [{0,06×(f)}% giá trị đọc] | ||
| 10kHz < f ≦ 100kHz | ±(0,4% giá trị đọc + 0,4% phạm vi)±[{0,07×(f–10)}% giá trị đọc] | ||
Tích hợp
| Tích hợp | |
| Cách thức | Chế độ tích hợp thủ công |
| Bộ hẹn giờ | Tự động dừng tích hợp bằng cách thiết lập bộ hẹn giờ Phạm vi có thể lựa chọn: 0h00m00s ~ 9999h59m59s (0h00m00s, tự động thiết lập chế độ tích hợp thủ công) |
| Đếm tràn | WP: 999999MWh/-99999MWh, q: 999999MAh/-99999MAh |
| Sự chính xác | ±(Độ chính xác công suất (hoặc độ chính xác dòng điện) + 0,05% giá trị đo) (dải cố định) *Ở chế độ tự động đo, phép đo không được thực hiện trong quá trình chuyển đổi dải đo. Phép đo đầu tiên sau khi chuyển đổi và khoảng thời gian không đo được sẽ được tính vào phép tính. |
| Thiết lập phạm vi | Có thể chọn phạm vi tự động hoặc phạm vi cố định cho Tích hợp. *Tham khảo phần “Đo điện áp, dòng điện và công suất” để chuyển đổi phạm vi. |
| Phạm vi tần số hợp lệ để tích hợp | Công suất hoạt động: DC đến 100 kHz Dòng điện: DC đến 100 kHz |
| Độ chính xác của bộ đếm thời gian | ±0,02% |
Hài hòa
| Hài hòa | ||
| Mục đã đo | 1~100 {Điện áp, Dòng điện, Công suất, Tỷ số điện áp, Tỷ số dòng điện, Tỷ số công suất, Góc pha điện áp, Góc pha dòng điện} và tất cả các mục đo lường khi THD không được bật |
|
| Phương pháp | Phương pháp đồng bộ PLL với Biến đổi Fourier rời rạc để phân tích sóng hài | |
| Dải tần số | Tần số cơ bản của nguồn PLL nằm trong khoảng 20Hz ~ 480Hz | |
| Nguồn PLL | Chọn điện áp hoặc dòng điện của từng phần tử đầu vào | |
| Độ dài dữ liệu DFT | 4096 | |
| Sự chính xác | 20Hz ≦ f < 45Hz | ±(0,2% giá trị đọc + 0,2% phạm vi) |
| 45Hz ≦ f ≦ 66Hz | ±(0,05% giá trị đọc + 0,05% phạm vi) | |
| 66Hz < f ≦ 1kHz | ±(0,1% giá trị đọc + 0,1% phạm vi) | |
| 1kHz < f ≦ 10kHz | ±(0,1% giá trị đọc + 0,2% phạm vi)± [{0,06×(f)}% giá trị đọc] | |
| 10kHz < f ≦ 48kHz | ±(0,4% giá trị đọc + 0,4% phạm vi)±[{0,07×(f–10)}% giá trị đọc] | |
Đầu vào cảm biến dòng điện bên ngoài
Phạm vi đo lường: Hệ số đỉnh 3: 0,5V/ 1V/ 2V/ 5V/ 10V
MICROTEST 7140 cung cấp đầu vào tối đa 800V và 30A. Đối với nhu cầu đo dòng điện vượt quá 30A, có thể mua kẹp dòng điện hoặc cảm biến dòng điện loại đầu vào điện áp để kiểm tra.
| Giải pháp đo dòng điện cao | |
| Clamp-on Transformer | Current Sensor |
 |
 |
| Điện áp xoay chiều 100A/ 1V | Điện áp xoay chiều 500A/4V |
| Băng thông 5kHz | Băng thông 50kHz |
Hệ thống
| Điện áp cung cấp | 100VAC~240VAC, 50~60 Hz |
| Tiêu thụ điện năng | 30VA TỐI ĐA |
| Trưng bày | Màn hình TFT 4,3″, 800*480 |

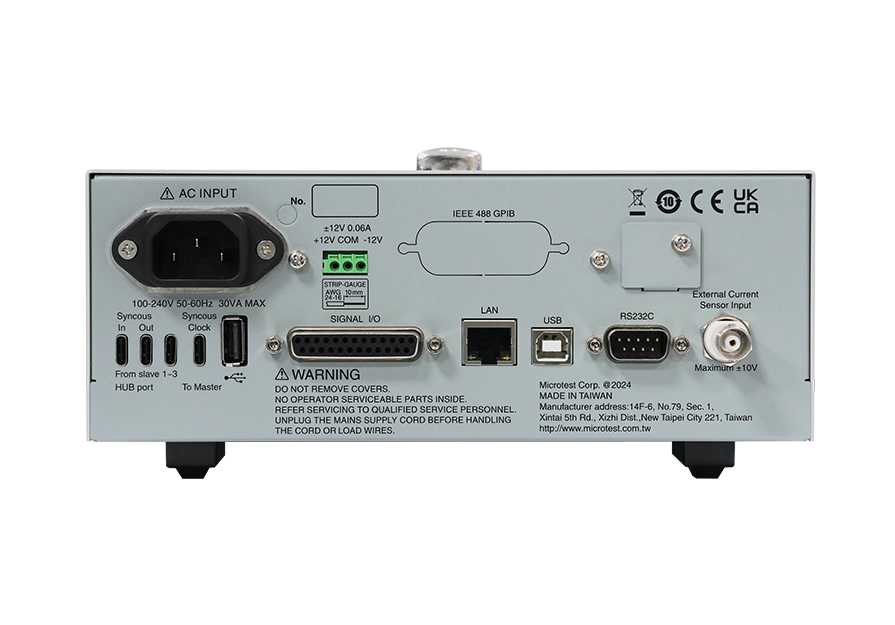

| Tín hiệu đầu vào/đầu ra điều khiển từ xa | USB、RS-232、ETHERNET 10/100M |
| Ký ức | Đĩa USB、Nhúng flash |
| Môi trường hoạt động | Nhiệt độ: 13°C đến 40°C Độ ẩm: < 80%RH |
| Cân nặng | 2,9kg |
| Kích thước | 214x115x300mm |
