PW3360 Hioki – Thiết Bị Ghi Năng Lượng 3 Pha – Clamp on Power Logger

Liên hệ

PW3360 của Hioki là Thiết Bị Ghi Năng Lượng 3 Pha (Clamp on Power Logger) là thiết bị đo công suất đa kênh sử dụng đầu vào cảm biến kẹp để đo công suất chính xác và an toàn trên các đường dây một pha đến ba pha.

Danh mục:
Liên hệ báo giá
Tư Vấn Kỹ Thuật

PW3360 Hioki – Thiết Bị Ghi Năng Lượng 3 Pha – Clamp on Power Logger

PW3360 Hioki - Thiết Bị Ghi Năng Lượng 3 Pha - Clamp on Power Logger

Máy ghi dữ liệu điện năng cầm tay dùng cho kiểm toán năng lượng và tiết kiệm năng lượng.

Đồng hồ đo công suất kẹp HIOKI là thiết bị đo công suất đa kênh sử dụng đầu vào cảm biến kẹp để đo công suất chính xác và an toàn trên các đường dây một pha đến ba pha. Bộ ghi dữ liệu năng lượng 3 pha 4 dây nhỏ gọn PW3360 giám sát nhu cầu điện năng và các thông số điện khác để hỗ trợ kiểm toán năng lượng và xác thực các biện pháp tiết kiệm năng lượng.

Xem thêm các sản phẩm khác của Hioki tại đây!


Tính năng của PW3360 Hioki – Thiết Bị Ghi Năng Lượng 3 Pha – Clamp on Power Logger

  • Hỗ trợ mạch điện một pha đến ba pha, 4 dây.
  • Đo điện áp trong khoảng từ 90V đến 780V.
  • Đo đồng thời tối đa ba mạch điện một pha, hai dây (trong cùng một hệ thống điện).
  • Thiết kế mỏng, nhỏ gọn, có thể đặt ở bất cứ đâu.
  • Lưu trữ dữ liệu trong nhiều tháng trên thẻ SD.
  • Chức năng CÀI ĐẶT NHANH hướng dẫn bạn thực hiện các kết nối chính xác.
  • Chọn PW3360-21 để đo sóng hài đến bậc 40.

Lưu ý: Cần ít nhất một cảm biến dòng điện tùy chọn để đo các thông số dòng điện hoặc công suất. Để lưu trữ dữ liệu đo, chỉ sử dụng thẻ SD được Hioki đảm bảo chất lượng.

Mã đặt hàng:

Xem các phụ kiện của PW3360 Hioki – Thiết Bị Ghi Năng Lượng 3 Pha – Clamp on Power Logger tại đây!

Hướng dẫn vận hành thiết bị ghi dữ liệu công suất kẹp ngoài bằng giao diện đồ họa dễ sử dụng, trình bày rõ ràng các quy trình đấu dây.

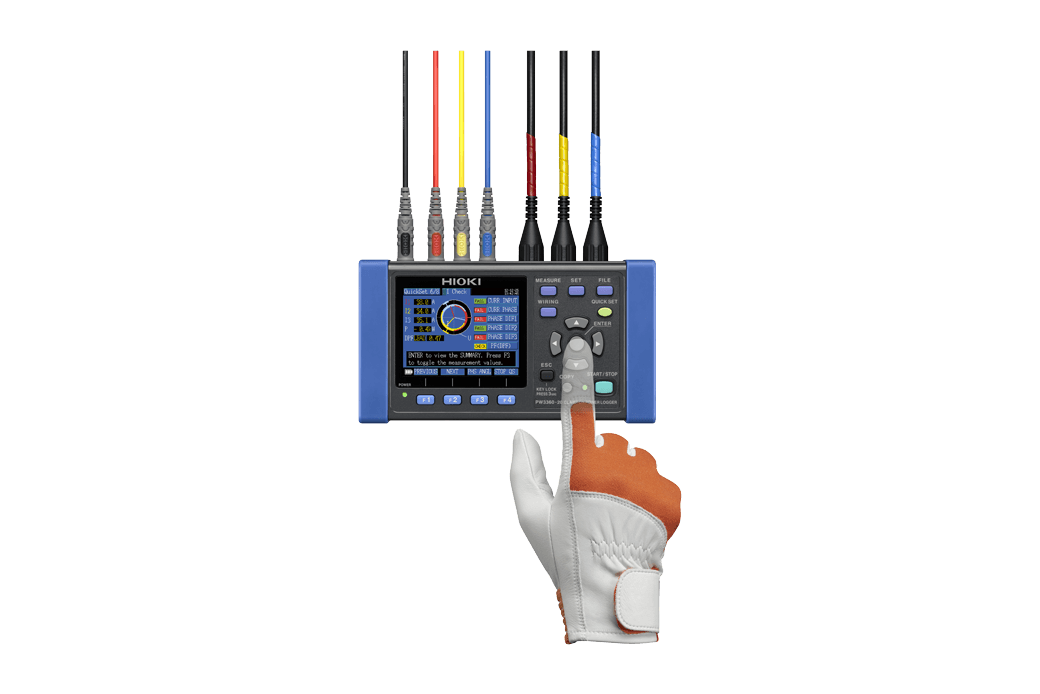

Tính năng CÀI ĐẶT NHANH của PW3360 là một hướng dẫn trên màn hình giúp bạn từng bước trong quá trình thiết lập, cho đến khi bắt đầu đo. Ngay cả khi bạn chưa quen với cách hoạt động của các thiết bị ghi công suất kẹp, bạn vẫn có thể dễ dàng cấu hình và kết nối thiết bị để đo công suất 3 pha. Ngoài ra, bằng cách cảnh báo bạn về bất kỳ lỗi đấu dây nào, chức năng “kiểm tra đấu dây” của thiết bị giúp ngăn ngừa các lỗi đo lường do lỗi đấu dây không được phát hiện gây ra.


Chức năng ghi nhật ký công suất hiển thị kết quả đo dưới dạng biểu đồ để bạn có thể xem nhanh chóng.

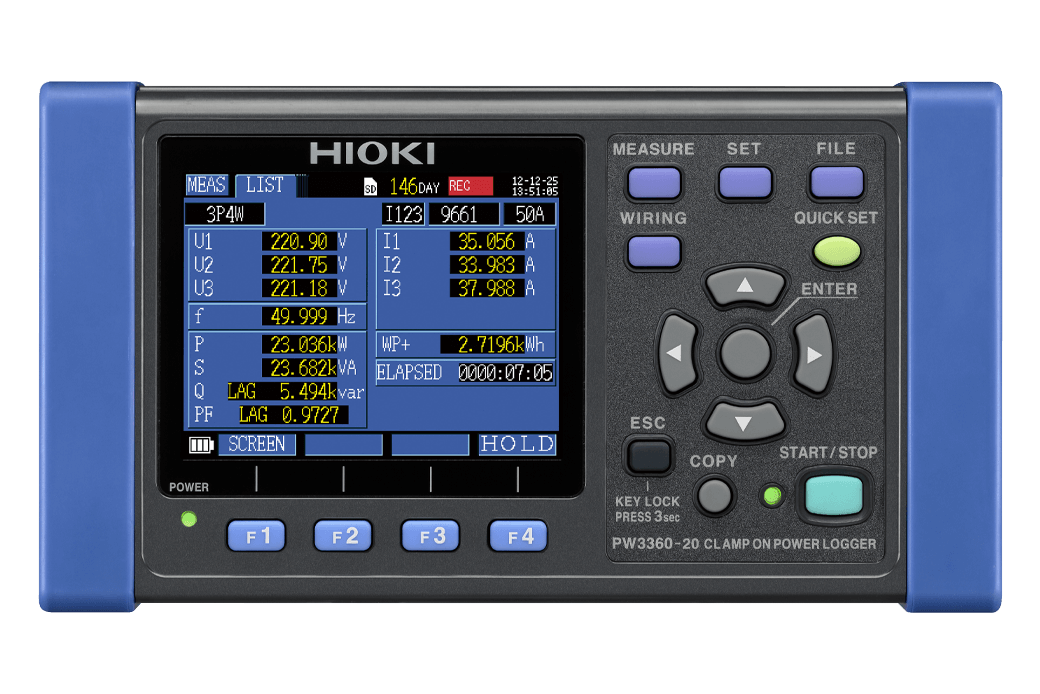

PW3360 hiển thị các giá trị đo được dưới dạng đồ thị để thuận tiện cho việc quản lý điện năng. Ngoài các giá trị đo tức thời, bạn có thể xem lại các giá trị tối đa, tối thiểu và trung bình bằng cách di chuyển con trỏ trên màn hình hiển thị đồ thị nhu cầu và xu hướng.


Một thiết bị ghi dữ liệu điện năng di động, đủ nhỏ gọn để sử dụng trong không gian làm việc chật hẹp.

Thiết bị ghi công suất này là một công cụ thiết yếu cho các hoạt động tiết kiệm năng lượng. Nhờ thiết kế nhỏ gọn, chỉ nặng 550g, nó dễ dàng mang theo ra hiện trường và lắp đặt ở những vị trí chật hẹp.


Nhận kết quả từ công trường theo thời gian thực với GENNECT One SF4000

Thu thập dữ liệu trên máy tính trong khi kiểm tra từ xa

Tìm hiểu thêm

Thông số kỹ thuật của PW3360 Hioki – Thiết Bị Ghi Năng Lượng 3 Pha – Clamp on Power Logger

Độ chính xác được đảm bảo: 1 năm

Đường đo & số lượng mạch 50/60 Hz, Một pha 2 dây (1/2/3 mạch), Một pha 3 dây (1 mạch), Ba pha 3 dây (1 mạch), Ba pha 4 dây (1 mạch), Chỉ dòng điện: 1 đến 3 kênh
Các mục đo lường Điện áp RMS, dòng điện RMS, giá trị sóng cơ bản của điện áp, giá trị sóng cơ bản của dòng điện, góc pha của sóng cơ bản của điện áp, góc pha của sóng cơ bản của dòng điện, tần số (U1), giá trị đỉnh của dạng sóng điện áp (giá trị tuyệt đối), giá trị đỉnh của dạng sóng dòng điện (giá trị tuyệt đối), công suất tác dụng, công suất phản kháng (hiển thị trễ/sớm), công suất biểu kiến, hệ số công suất (hiển thị trễ/sớm) hoặc hệ số công suất dịch chuyển (hiển thị trễ/sớm), năng lượng tác dụng (tiêu thụ, tái tạo), năng lượng phản kháng (trễ, sớm), hiển thị chi phí năng lượng, lượng công suất tác dụng yêu cầu (tiêu thụ, tái tạo), lượng công suất phản kháng yêu cầu (trễ, sớm), giá trị công suất tác dụng yêu cầu (tiêu thụ, tái tạo), giá trị công suất phản kháng yêu cầu (trễ, sớm), hệ số công suất yêu cầu, đầu vào xung
[chỉ dành cho PW3360-21]: Mức điện áp hài, mức dòng điện hài, mức công suất hài, phần trăm hàm lượng, góc pha, tổng méo hài (THD-F hoặc THD-R), lên đến bậc 40.
Dải điện áp 600 V AC (Phạm vi đo hiệu dụng: 90,00 V đến 780,00 V)
Phạm vi hiện tại Dòng điện xoay chiều từ 500,00 mA đến 5,0000 kA (tùy thuộc vào cảm biến dòng điện đang sử dụng),
dòng điện xoay chiều từ 50,000 mA đến 5,0000 A (chỉ dùng kẹp đo rò rỉ trên cảm biến).
Phạm vi công suất Từ 300,00 W đến 9,0000 MW (tùy thuộc vào sự kết hợp điện áp/dòng điện và loại đường dây đo được)
Độ chính xác cơ bản Điện áp: ±0,3% giá trị đo ±0,1% fs
Dòng điện: ±0,3% giá trị đo ±0,1% fs + độ chính xác của cảm biến kẹp
Công suất thực: ±0,3% giá trị đo ±0,1% fs + độ chính xác của cảm biến kẹp (ở hệ số công suất = 1)
Tốc độ cập nhật màn hình 0,5 giây (ngoại trừ khi truy cập thẻ SD hoặc bộ nhớ trong, hoặc trong quá trình giao tiếp mạng LAN/USB)
Lưu điểm đến Thẻ nhớ SD hoặc bộ nhớ trong ở thời điểm thực
Khoảng thời gian lưu dữ liệu Từ 1 giây đến 30 giây, từ 1 phút đến 60 phút, 14 lựa chọn
Lưu các mục Lưu giá trị đo: Chỉ trung bình / Trung bình, giá trị tối đa/tối thiểu, [Chỉ dành cho PW3360-21]: Lưu dữ liệu hài hòa: Chỉ trung bình / trung bình, giá trị tối đa/tối thiểu ở định dạng nhị phân, Sao chép màn hình: Định dạng BMP (được lưu mỗi 5 phút với khoảng thời gian tối thiểu), Lưu dạng sóng: Dữ liệu dạng sóng nhị phân
Giao diện Thẻ nhớ SD/SDHC
LAN 100BASE-TX: Chức năng máy chủ HTTP
USB 2.0: Khi kết nối với máy tính, thẻ SD và bộ nhớ trong được nhận dạng là thiết bị lưu trữ di động, cài đặt từ xa thông qua chương trình giao tiếp, tải dữ liệu.
Đầu ra xung: tỷ lệ thuận với công suất tiêu thụ hoạt động khi đo công suất tiêu thụ tích phân, tín hiệu collector hở cách ly.
Chức năng Kiểm tra kết nối, hướng dẫn điều hướng Cài đặt nhanh, đồng hồ, đầu vào xung
Nguồn điện Bộ chuyển đổi AC Z1006: (100 đến 240 V AC, 50/60 Hz), 40 VA (bao gồm bộ chuyển đổi AC)
Bộ pin 9459: (DC 7.2 V, 3 VA, thời gian sạc 6 giờ 10 phút), sử dụng liên tục 6 giờ (khi tắt đèn nền)
Kích thước và khối lượng 180 mm (7.09 in) Rộng × 100 mm (3.94 in) Cao × 48 mm (1.89 in) Sâu, 550 g (19.4 oz) không kèm PW9002
180 mm (7.09 in) Rộng × 100 mm (3.94 in) Cao × 67.2 mm (2.65 in) Sâu, 830 g (29.3 oz) kèm PW9002
Phụ kiện đi kèm Dây nguồn L9438-53 ×1 bộ, bộ chuyển đổi AC Z1006 ×1, cáp USB ×1, sách hướng dẫn sử dụng ×1, hướng dẫn đo lường ×1, kẹp màu ×1 bộ: đỏ, vàng, xanh dương, trắng/hai chiếc mỗi màu, để mã hóa màu cho cảm biến kẹp, ống xoắn để nhóm dây cảm biến kẹp ×5
