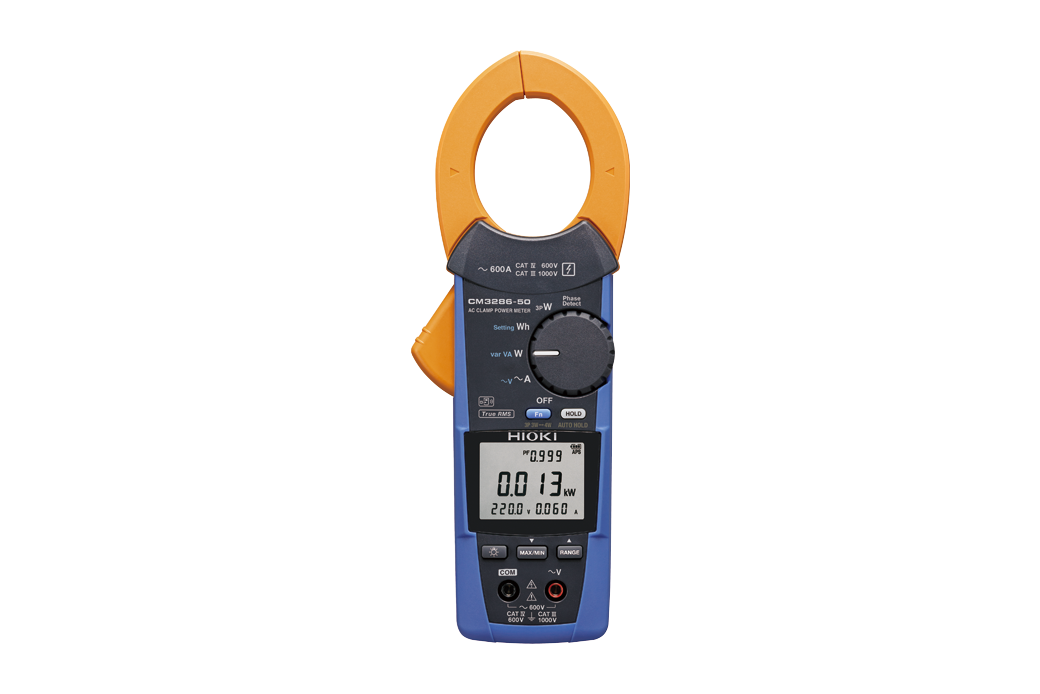

CM3286-50 Hioki – Ampe Kìm Đo Công Suất – AC Clamp Power Meter

Name: CM3286-50 Hioki - Ampe Kìm Đo Công Suất - AC Clamp Power Meter - TDMK
Brand: Hioki

Liên hệ

CM3286-50 của Hioki là Ampe Kìm Đo Công Suất (AC Clamp Power Meter) có thể đo điện áp, dòng điện, công suất, hệ số công suất, góc pha, công suất phản kháng hoặc tần số, cũng như phát hiện thứ tự pha trên đường dây đang hoạt động tại bất kỳ điểm nào mong muốn.

Danh mục: Thiết bị đo và phân tích công suất

Liên hệ báo giá

Tư Vấn Kỹ Thuật

CM3286-50 Hioki – Ampe Kìm Đo Công Suất – AC Clamp Power Meter

CM3286-50 Hioki - Ampe Kìm Đo Công Suất - AC Clamp Power Meter

Kiểm tra nhanh dòng điện, điện áp, công suất và hệ số công suất.
Phát hiện hành vi trộm cắp điện và can thiệp vào công tơ điện.

Đồng hồ kẹp Hioki là loại đồng hồ đo dòng điện và điện áp cầm tay tốt nhất, dùng để đo điện áp và dòng điện trên đường dây một cách an toàn và chính xác. Đồng hồ kẹp CM3286-50 có thể đo điện áp, dòng điện, công suất, hệ số công suất, góc pha, công suất phản kháng hoặc tần số, cũng như phát hiện thứ tự pha trên đường dây đang hoạt động tại bất kỳ điểm nào mong muốn trong mạch một pha hoặc mạch ba pha.

Dễ thôi! Chỉ cần kết nối Bộ chuyển đổi không dây Z3210 với nhạc cụ tương thích Hioki của bạn là có thể sử dụng Bluetooth®.

Kết nối không dây các thiết bị tương thích với Hioki chỉ bằng một thao tác kết nối đơn giản. Truyền dữ liệu đo đạc đến điện thoại thông minh hoặc máy tính bảng của bạn và nhanh chóng tạo báo cáo kèm ảnh chụp hiện trường và bản vẽ.

Xem thêm các sản phẩm khác của Hioki tại đây!

Tính năng của CM3286-50 Hioki – Ampe Kìm Đo Công Suất – AC Clamp Power Meter

Hiển thị đồng thời bốn thông số
Máy đo công suất cầm tay
đo công suất từ 5 W và dòng điện 60 mA. Đo công suất từ 5 W ở dòng điện thấp 60 mA đến 360 kW.
Ngoài dòng điện, điện áp và công suất, thiết bị còn đo được công suất tiêu thụ tích phân đơn giản và trình tự pha.
Các tính năng và chức năng giúp thực hiện kiểm tra nhanh chóng và hiệu quả.
Phân tích sóng hài từ bậc 1 đến bậc 30 với GENNECT Cross (cần có bộ chuyển đổi không dây Z3210)
Dễ dàng chuyển dữ liệu đo lường sang điện thoại thông minh hoặc máy tính bảng của bạn bằng ứng dụng miễn phí GENNECT Cross hoặc sang tệp Excel® (cần có Bộ chuyển đổi không dây Z3210).

Mã đặt hàng:

CM3286-50	Bộ chuyển đổi không dây Z3210 không được bao gồm.
CM3286-90	Được bán kèm với bộ chuyển đổi không dây Z3210

Xem các phụ kiện của CM3286-50 Hioki – Ampe Kìm Đo Công Suất – AC Clamp Power Meter tại đây!

Khả năng liên lạc không dây mang lại sự tiện lợi hơn nữa.

**Tạo báo cáo tức thì bằng ứng dụng miễn phí (GENNECT Cross) (*1)**

GENNECT Cross, một ứng dụng miễn phí được thiết kế đặc biệt để sử dụng với các thiết bị đo của Hioki, cho phép bạn kiểm tra và quản lý kết quả đo cũng như tạo báo cáo.

Phần mềm cung cấp một loạt các chức năng giúp quản lý dữ liệu tại hiện trường, bao gồm chụp ảnh vị trí đo, đặt kết quả đo lên ảnh và lưu ghi chú viết tay.

Nhấp vào đây để biết thêm chi tiết về GENNECT Cross

Chức năng nhập trực tiếp Excel® (*1)

Tăng hiệu quả công việc tại hiện trường bằng cách cho phép bạn trực tiếp chuyển dữ liệu đo lường vào (tức là nhập trực tiếp các giá trị đo được vào) các mẫu được tạo dưới dạng Excel®.

*1:Cần có bộ chuyển đổi không dây Z3210 tùy chọn.

Hỗ trợ nhân viên phân tích các vấn đề tại hiện trường.

Đo lường hài hòa

Khi kết hợp với GENNECT Cross (*2), bạn có thể thực hiện phân tích sóng hài đơn giản. Ứng dụng bao gồm phân tích sự cố của hệ thống cung cấp điện.

Xem thông tin chi tiết về GENNECT Cross tại đây.

Các vấn đề có thể do sóng hài gây ra

Thiết bị bị cháy và hư hỏng do quá nhiệt
Sự cố của các thiết bị điều khiển nguồn điện
Tổn thất tăng lên cùng với tuổi thọ và hiệu suất giảm sút của các thiết bị điện.

*2:GENNECT Cross là một ứng dụng miễn phí cho phép bạn kết nối các thiết bị đo đạc tại hiện trường với điện thoại thông minh và máy tính bảng bằng giao tiếp Bluetooth®. Cần có Bộ chuyển đổi không dây Z3210 (bán riêng) để ghép nối thiết bị với GENNECT Cross.

Các tính năng được đề xuất thêm

Phạm vi đo rộng

Cung cấp phạm vi đo lường rộng rãi tại nhiều địa điểm, từ nhà máy sản xuất đến hộ gia đình.
Đo chính xác công suất từ 5 W ở dòng điện thấp nhất 60 mA đến 360 kW ở dòng điện tối đa 600 A (đo công suất một pha).

<Đường đo>
Đo công suất trong mạch một pha đến mạch ba pha cân bằng (với các giá trị ước tính)
(1 pha/2 dây, 1 pha/3 dây, 3 pha cân bằng/3 dây và 3 pha cân bằng/4 dây)

* Thiết bị tạo ra các giá trị công suất ước tính khi đo mạch 3 pha.

Màn hình dễ nhìn

Các thông số liên quan và vị trí kết nối được hiển thị đồng thời trên màn hình (Thông số chính ×1, Thông số phụ ×3)

Hướng dẫn đấu dây đơn giản

Cung cấp hướng dẫn đơn giản trên màn hình chỉ rõ cách kết nối thiết bị với mạch điện 3 pha.

Chức năng giữ tự động tích hợp sẵn

Đồng hồ kẹp sẽ phát ra tiếng bíp khi giá trị đo ổn định và sau đó tự động giữ nguyên giá trị hiển thị.
Điều này rất hữu ích khi sử dụng thiết bị ở những vị trí khó quan sát màn hình hoặc khó nhấn nút giữ.

Cảnh báo kép kèm âm thanh và ánh sáng

Khi đồng hồ đo công suất kẹp phát hiện dòng điện hoặc điện áp đầu vào quá cao trong quá trình kiểm tra thông mạch, nó sẽ cảnh báo bạn bằng đèn nền màu đỏ và tiếng bíp để giúp ngăn ngừa tai nạn.

Kiểm tra nhanh xem có sự mất cân bằng không.

CM3286-50 có thể đo công suất không cân bằng trong mạch 3 pha/3 dây bằng cách đo công suất một pha hai lần rồi tự động cộng các kết quả lại.
(Thiết bị cũng có thể đo mạch 3 pha/4 dây bằng ba phép đo riêng biệt.)

Dễ dàng kiểm tra sự dao động của nguồn điện.

Vì có thể hiển thị các giá trị tối đa (MAX), tối thiểu (MIN) và trung bình (AVG), CM3286-50 rất hữu ích khi bạn cần xác định biên độ dao động.
Và vì nó cũng có thể đo các giá trị đỉnh (PEAK), bạn có thể sử dụng nó để kiểm tra các dao động ở mức giá trị đỉnh.

Hỗ trợ đo lường đường kính lớn, dòng điện cao.

CM3286-50 có thể được sử dụng với bộ chuyển đổi kẹp tùy chọn 9290-10 để đo thanh dẫn có đường kính lên đến 55 mm hoặc kích thước 80 × 20 mm.
Đo dòng điện cao lên đến 1000 A AC (hoặc 1500 A trong tối đa 5 phút).

Phát hiện chính xác hành vi trộm cắp điện

CM3286-50 lý tưởng để xác minh hành vi trộm cắp điện vì nó có thể đo cả công suất và dòng điện xoay chiều.

– Gian lận đồng hồ điện: Phát hiện bằng cách so sánh số đọc trên đồng hồ điện và kết quả đo
. Có thể xác nhận hoạt động đúng của đồng hồ điện bằng cách so sánh số đọc trên đồng hồ và giá trị thực tế.

– Trộm cắp trực tiếp: Phát hiện bằng cách
đo dòng điện. Hành vi trộm cắp điện có thể được phát hiện bằng cách đo dòng điện ở phía nguồn điện của kết nối bất hợp pháp.

Chức năng phát hiện và báo cáo trộm cắp điện của thiết bị có thể được sử dụng để nhanh chóng và dễ dàng thực hiện các phép đo và tạo báo cáo đồ họa với thẻ định vị GPS.

Việc thu thập bằng chứng về hành vi trộm cắp điện không chỉ đơn thuần là lưu lại bản ghi các giá trị đo được. Thời gian và ngày tháng, dữ liệu GPS, ảnh chụp phép đo và các giá trị đo được đều được ghi lại dưới dạng một loạt ảnh và được nhóm lại với nhau thành một báo cáo.

Phát hiện trình tự pha

Phát hiện trình tự pha của đường dây điện 3 pha với màn hình hiển thị dễ nhìn.

Thông số kỹ thuật của CM3286-50 Hioki – Ampe Kìm Đo Công Suất – AC Clamp Power Meter

Độ chính xác được đảm bảo: 1 năm

Đường đo	Một pha, ba pha (cân bằng không méo tín hiệu)
Các mục đo lường	Điện áp, Dòng điện, Điện áp/Dòng điện cực đại, Công suất tác dụng/phản kháng/biểu kiến, Hệ số công suất, Góc pha (1), Tần số, Mức tiêu thụ năng lượng tác dụng đơn giản (Một pha) [Với Z3210 được lắp đặt (2)] Sóng hài điện áp/dòng điện
Phạm vi điện áp AC	[Phạm vi đo] 80,0 V đến 600,0 V, Thang đo đơn, Độ chính xác cơ bản 45-66 Hz: ±0,7% giá trị đọc. ±3 chữ số. (Đặc tính tần số: 45 đến 1 kHz, Giá trị RMS thực)
phạm vi dòng điện xoay chiều	[Phạm vi đo] 0,060 A đến 600,0 A, 3 dải đo, Độ chính xác cơ bản 45-66 Hz: ±1,3% giá trị đọc. ±3 chữ số. (Đặc tính tần số: 45 đến 1 kHz, Giá trị RMS thực)
Phạm vi công suất	[Một pha] 0,005 kW đến 360,0 kW Độ chính xác cơ bản: ±2,0% giá trị đọc. ±7 chữ số. (50/60 Hz, Hệ số công suất=1) [Ba pha cân bằng 3 dây] 0,020 kW đến 623,5 kW Độ chính xác cơ bản: ±3,0% giá trị đọc. ±10 chữ số. (50/60 Hz, Hệ số công suất=1) [Ba pha cân bằng 4 dây] 0,040 kW đến 1080 kW Độ chính xác cơ bản: ±2,0% giá trị đọc. ±3 chữ số. (50/60 Hz, Hệ số công suất=1)
Mức độ hài hòa	[Với Z3210 được lắp đặt (*2)] Mức độ hài hòa điện áp/dòng điện lên đến bậc 30, Hệ số nội dung, Tỷ lệ méo hài tổng
Các chức năng khác	[Góc pha (*1)] sớm -180.0° đến trễ 179.9°, [Hệ số công suất] -1.000 đến 1.000, [Tần số] 45.0 Hz đến 999.9 Hz, ĐỈNH, Phát hiện pha, Hiển thị giá trị TỐI ĐA/TỐI THIỂU/TRUNG BÌNH, Tự động giữ, So sánh công tơ điện, Hiển thị ước tính công suất 3 pha không cân bằng, v.v.
Chống bụi và chống nước	IP20 (Đo điện áp trong điều kiện hoàn toàn khô ráo. Khi hàm kẹp đóng lại) IP50 (Khi đang được bảo quản)
Nguồn điện	Pin kiềm LR03 ×2 Thời gian sử dụng liên tục: khoảng 25 giờ (không lắp đặt Z3210), khoảng 18 giờ (khi lắp đặt Z3210 và sử dụng kết nối không dây) Các điều kiện khác: Đo dòng điện xoay chiều 100 A, tắt đèn nền, giá trị tham chiếu 23°C
Đường kính hàm lõi.	Đường kính φ 46 mm (1,81 in), Kích thước hàm: Rộng 92 mm (3,62 in) x Sâu 18 mm (0,71 in)
Kích thước và khối lượng	65 mm (2.56in) chiều rộng × 241 mm (9.49in) chiều cao × 35 mm (1.38in) chiều sâu, 450 g (15.9 oz)
Phụ kiện đi kèm	Dây kết nối L9257 ×1, Pin kiềm LR03 ×2, Hộp đựng C0203 ×1, Sách hướng dẫn sử dụng ×2, Lưu ý khi vận hành ×1

*1:Góc pha thu được từ điểm giao nhau bằng 0 của đường biểu diễn dòng điện và điện áp.

*2:Bạn có thể hiển thị các sóng hài bằng ứng dụng miễn phí GENNECT Cross của chúng tôi.
