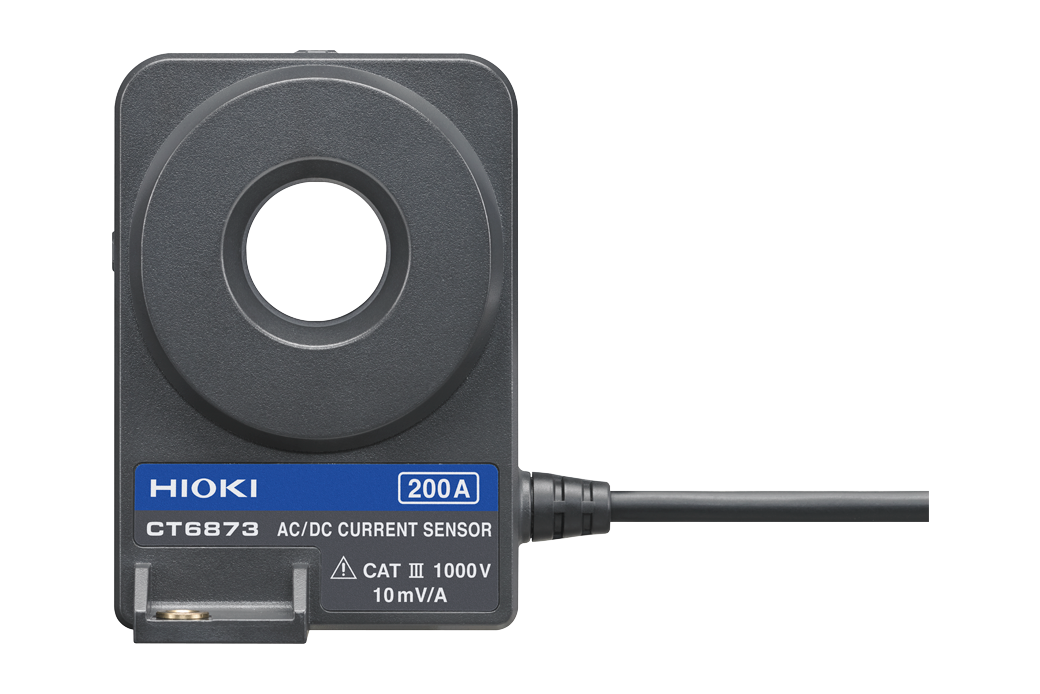

CT6873 Hioki – Cảm biến dòng điện – AC/DC Current Sensor

Name: CT6873 Hioki - Cảm biến dòng điện - AC/DC Current Sensor - TDMK
Brand: Hioki

Liên hệ

CT6873 của Hioki là Cảm biến dòng điện (AC/DC Current Sensor) có băng thông tần số từ DC đến 10 MHz và dòng điện định mức là 200 A.

Danh mục: Thiết bị đo và phân tích công suất

Liên hệ báo giá

Tư Vấn Kỹ Thuật

CT6873 Hioki – Cảm biến dòng điện – AC/DC Current Sensor

CT6873 Hioki - Cảm biến dòng điện - AC/DC Current Sensor

Mẫu dòng điện thấp, định mức 200 A, với băng thông rộng và độ chính xác cao.

Cảm biến dòng điện AC/DC kiểu xuyên suốt của Hioki có thể được kết nối trực tiếp với các máy phân tích công suất và máy ghi dữ liệu HiCorder của Hioki. Ngoài ra, nó cũng có thể được kết nối với các máy đo công suất, máy hiện sóng, đồng hồ vạn năng, v.v. bằng cách sử dụng bộ cảm biến tùy chọn.

CT6873 có băng thông tần số từ DC đến 10 MHz và dòng điện định mức là 200 A. Nó được sử dụng trong nghiên cứu và phát triển, đánh giá chất lượng, sản xuất và bảo trì trong các thị trường như hệ thống sạc không dây, động cơ biến tần cho thiết bị công nghiệp, bộ điều chỉnh nguồn cho hệ thống quang điện và các trạm sạc nhanh cho xe điện.

Sử dụng với thiết bị có trở kháng đầu vào cao từ 1 MΩ trở lên.

Xem thêm các sản phẩm khác của Hioki tại đây!

Tính năng củaCT6873 Hioki – Cảm biến dòng điện – AC/DC Current Sensor

Độ chính xác tổng hợp với máy phân tích công suất HIOKI PW8001, PW6001 và PW3390 được quy định. Để biết chi tiết về độ chính xác tổng hợp, vui lòng tham khảo hướng dẫn sử dụng.
Băng thông rộng từ DC đến 10 MHz, đặc tính tần số tuyệt vời.
Ứng dụng trong lĩnh vực xe điện và xe hybrid.
Dải nhiệt độ hoạt động rộng (-40°C đến 85°C), phù hợp cho các ứng dụng ô tô.
Lý tưởng để đánh giá việc sản xuất điện năng từ năng lượng mặt trời và pin nhiên liệu, đo lường quá trình sạc và xả pin cũng như phía thứ cấp của bộ biến tần.
Dùng để quan sát dạng sóng với máy hiện sóng hoặc máy ghi dữ liệu HiCorder (sử dụng kèm bộ cảm biến).

Mã đặt hàng:

CT6873	Chiều dài cáp: 3 m (9,84 ft.)
CT6873-01	Chiều dài cáp: 10 m (32,81 ft.)

Xem các phụ kiện của CT6873 Hioki – Cảm biến dòng điện – AC/DC Current Sensor tại đây!

Công nghệ vượt trội thúc đẩy sự phát triển của phương pháp đo lường hiện tại.

Cảm biến độ chính xác cao sử dụng “phương pháp không từ thông (loại phát hiện bằng cổng từ thông)”. Dòng điện tần số cao được phát hiện bằng cuộn dây (phương pháp CT), và dòng điện DC đến tần số thấp được phát hiện bằng “cổng từ thông”.

Phát hiện cổng từ thông

Phương pháp phát hiện dòng điện một chiều bằng cổng từ mang lại đặc tính tuyến tính vượt trội và có thể đo dòng điện ở nhiều dải cường độ khác nhau với độ chính xác cao.

Các linh kiện cổng từ được sử dụng để phát hiện dòng điện một chiều có độ lệch rất thấp trên phạm vi nhiệt độ rộng nhờ nguyên lý hoạt động của chúng, dẫn đến độ chính xác cao và độ ổn định nhiệt tuyệt vời. Phương pháp này lý tưởng cho các phép đo yêu cầu độ chính xác cao, chẳng hạn như máy phân tích công suất và máy đo công suất. Nó có thể được sử dụng để đo hiệu suất biến tần, công suất đầu ra biến tần, tổn hao cuộn cảm/máy biến áp và các phép đo dòng điện một chiều dài hạn.

Dải tần số rộng

Cảm biến CT6873 có băng thông tần số từ DC đến 10 MHz, thuộc hàng đầu đối với cảm biến dòng điện xuyên suốt có công suất định mức 200 A. Khi kết hợp với máy phân tích công suất PW8001, nó có thể đo chính xác công suất ở tần số cao và hệ số công suất thấp.

Chức năng hiệu chỉnh pha tự động

Để đo chính xác tần số cao và hệ số công suất thấp, việc hiệu chỉnh sai số pha là rất quan trọng. PW8001 tự động thu thập và hiệu chỉnh pha của cảm biến dòng điện với độ phân giải 0,001°, giúp tối ưu hóa hiệu suất của cảm biến dòng điện mà không cần bất kỳ thao tác nào.

Khả năng tự động phát hiện mang lại sự tiện lợi tối đa.

Tự động phát hiện cảm biến dòng điện bằng máy phân tích công suất PW8001.

Cảm biến dòng điện được trang bị bộ nhớ (I2C-EEPROM).

Khi cảm biến dòng điện được kết nối với máy phân tích công suất PW8001, dữ liệu hiệu chỉnh pha, dòng điện định mức, tên model và số sê-ri của cảm biến sẽ được thiết bị tự động nhận diện.

Trước đây, các giá trị hiệu chỉnh pha phải được nhập thủ công.

Tuy nhiên, nhờ hệ thống tự động nhận diện thông tin cảm biến dòng điện, việc quên cài đặt và lỗi nhập liệu được loại bỏ, cho phép tính toán công suất chính xác hơn.

Thông số kỹ thuật của CT6873 Hioki – Cảm biến dòng điện – AC/DC Current Sensor

Độ chính xác được đảm bảo: 1 năm

Rated current	200 A AC/DC
Max. allowable input	Within the derating range, up to ±420 A peak (design value) allowed at 40°C or less for 20 ms or less
Frequency bandwidth	Amplitude: DC to 10 MHz Phase: DC to 1 MHz
Basic accuracy	DC (±0.03% rdg. ±0.002% f.s., no phase specification) 45 Hz ≤ f ≤ 66 Hz (±0.03% rdg. ±0.007% f.s., ±0.05°) Specified up to 1 MHz
Output voltage rate	10 mV/A rated (This device outputs AC+DC voltage via the Sensor Unit)
Max. rated voltage to earth	1000 V CAT III
Core diameter	φ 24 mm (0.94 in)
Operating temperature, humidity	-40°C to +85°C (-40°F to 185°F), 80% RH or less (with no condensation)
Power supply	Power suppled via the Power Analyzer PW8001, PW6001, PW3390, Sensor Unit CT9555, CT9556, CT9557, or 3CH CURRENT UNIT U8977
Max. rated power	6 VA max. (at 200 A/55 Hz, ±12 V power requirement)
Dimensions and mass	70 mm (2.76 in)W × 100 mm (3.94 in)H × 53 mm (2.09 in)D, CT6873: 370 g (13.1 oz), cable length: 3 m (9.84 ft), CT6873-01: 690g (24.3 oz), cable length 10 m (32.81 ft)
Included accessories	Instruction Manual ×1, Mark bands ×6, Operating Precautions ×1

Compatible models

Compatible models	CT6873
Power Analyzer PW8001, PW6001, PW3390	OK
Power Analyzer 3390	Attention (Requires CT9901)
Power HiTester 3193 series	Attention (Requires CT9901)
Current Unit 8971	Attention (Requires the 9318, CT9901)
3CH Current Unit U8977	OK

Tải xuống cho CT6873 Hioki – Cảm biến dòng điện – AC/DC Current Sensor

Brochure: CURRENT SENSOR, PROBE Series English
