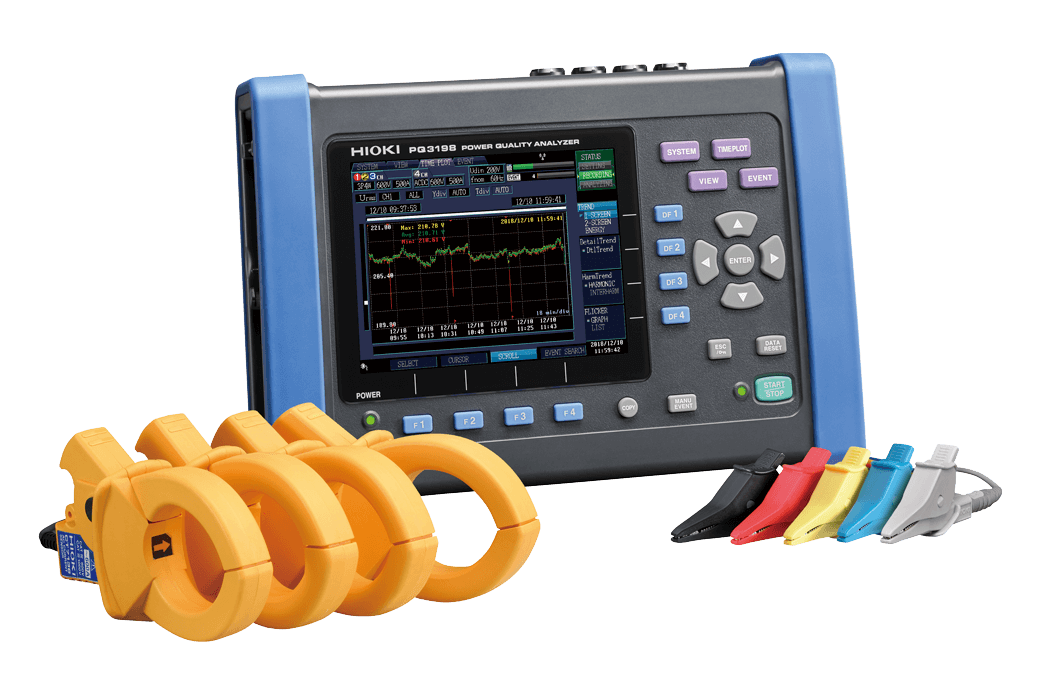

PQ3198 Hioki – Thiết bị phân tích chất lượng điện – Power Quality Analyzer

Name: PQ3198 Hioki - Thiết bị phân tích chất lượng điện - Power Quality Analyzer - TDMK
Brand: Hioki

Liên hệ

PQ3198 của Hioki là Thiết bị phân tích chất lượng điện (Power Quality Analyzer) dùng để đo điện áp một pha đến ba pha với độ chính xác cao.

Danh mục: Thiết bị đo và phân tích công suất

Liên hệ báo giá

Tư Vấn Kỹ Thuật

PQ3198 Hioki – Thiết bị phân tích chất lượng điện – Power Quality Analyzer

Nghiên cứu đặc tính nguồn điện và phân tích nguyên nhân gây ra sự cố.

Máy đo và phân tích công suất cầm tay Hioki là những thiết bị đo công suất hàng đầu, dùng để đo điện áp một pha đến ba pha với độ chính xác cao. Mẫu PQ3198 mới và được cải tiến là máy phân tích chất lượng điện năng dùng để giám sát và ghi lại các bất thường trong nguồn điện, cho phép nhanh chóng điều tra nguyên nhân, cũng như đánh giá các sự cố về nguồn điện như sụt áp, nhấp nháy, sóng hài và các vấn đề điện khác. Các tính năng mới bao gồm khả năng điều khiển trực tiếp các cảm biến dòng điện từ PQA và khả năng ghi dữ liệu được nâng cao.

Xem thêm các sản phẩm khác của Hioki tại đây!

Tính năng của PQ3198 Hioki – Thiết bị phân tích chất lượng điện – Power Quality Analyzer

Kiểm tra các sự cố về nguồn điện theo tiêu chuẩn IEC61000-4-30 Phiên bản 3 Loại A.
Độ chính xác cao và ghi liên tục không gián đoạn
(V: ±0,1% điện áp danh định, A: ±0,1% giá trị đọc, ±0,1% fs, W: ±0,2% giá trị đọc, ±0,1% fs)
Dải điện áp rộng cho phép bạn đo được cả các thành phần sóng hài bậc cao (siêu hài) lên đến 80 kHz.
Điện áp quá độ đỉnh tối đa 6000 V lên đến 700 kHz
Đo dòng điện xoay chiều lên đến 6000 A
Hai hệ thống đo công suất và tính toán hiệu suất cho (ch 1, ch 2, ch 3) và ch 4
Đo lường sóng hài tuân thủ tiêu chuẩn IEEE 519
Dễ dàng tạo báo cáo với phần mềm ứng dụng PQ ONE đi kèm.
Hộp GPS tùy chọn để đồng bộ hóa nhiều thiết bị.

Mã đặt hàng:

Bộ PQ3198/60	Bộ 60A (PQ3198 kèm 4 x CT7126, 3 x L1021-02, Z4003, 4 x 9804-01, 4 x 9804-02, PQ3100/98 H-Case)
Bộ PQ3198/100	Bộ 100A (PQ3198 kèm 4 x CT7131, 3 x L1021-02, Z4003, 4 x 9804-01, 4 x 9804-02, PQ3100/98 H-Case)
Bộ PQ3198/600	Bộ 600A (PQ3198 kèm 4 x CT7136, 3 x L1021-02, Z4003, 4 x 9804-01, 4 x 9804-02, PQ3100/98 H-Case)
Bộ PQ3198/6000	Bộ kit 6000A (PQ3198 kèm 4 x CT7045, 3 x L1021-02, Z4003, 4 x 9804-01, 4 x 9804-02, PQ3100/98 H-Case)
Bộ PQ3198/6000-10in	Bộ kit 6000A (PQ3198 kèm 4 x CT7046, 3 x L1021-02, Z4003, 4 x 9804-01, 4 x 9804-02, PQ3100/98 H-Case)
Bộ dụng cụ Boeing PQ3198	5 9804-01, 4 x 9804-02, C1002) COM-15045

Xem các phụ kiện của PQ3198 Hioki – Thiết bị phân tích chất lượng điện – Power Quality Analyzer tại đây!

Giám sát chất lượng điện năng, khắc phục sự cố và quản lý năng lượng

Ghi nhật ký và ghi lại dạng sóng

PQ3198 là thiết bị phân tích chất lượng điện ba pha cho phép ghi nhật ký điện năng và thu thập dạng sóng của các sự cố (bất thường) về chất lượng điện năng cùng lúc.

Có thể ghi lại tối đa 9999 sự cố (bất thường) về chất lượng điện năng và dữ liệu xu hướng trong vòng 1 năm.

Dễ dàng cài đặt

Cài đặt sẵn

Chỉ cần chọn thiết lập sẵn phù hợp với ứng dụng của bạn, và thiết bị sẽ tự động cấu hình các thông số ghi âm.

Hướng dẫn đấu dây và kết nối

Thiết bị sẽ tự động kiểm tra hệ thống dây dẫn và hiển thị kết quả.

Ghi nhận các sự cố về nguồn điện một cách đáng tin cậy với các thiết lập đơn giản.

PQ3198 có thể đo tất cả các thông số cùng một lúc, bao gồm công suất,

sóng hài và dạng sóng bất thường.
Điện áp thoáng qua,
tăng áp, giảm
áp, gián
đoạn, dao
động tần số, dòng khởi động
sóng hài
sóng hài bậc cao (siêu hài),
mất cân bằng.

Tuân thủ tiêu chuẩn

Tuân thủ tiêu chuẩn IEC 61000-4-30 Phiên bản 3 Loại A

PQ3198 tuân thủ tiêu chuẩn IEC 61000-4-30 Ed. 3 Loại A. Do đó, nó có thể thực hiện các nhiệm vụ đo lường theo tiêu chuẩn như tính toán liên tục, không gián đoạn; phát hiện các sự kiện như tăng giảm điện áp và gián đoạn; và đồng bộ hóa thời gian bằng GPS (tùy chọn).

Loại A là một phần của tiêu chuẩn quốc tế IEC 61000-4-30, Loại A xác định các thông số chất lượng điện năng, độ chính xác và sự tuân thủ tiêu chuẩn để tạo điều kiện thuận lợi cho việc so sánh và thảo luận về kết quả đo từ các thiết bị khác nhau.

Giấy chứng nhận hợp quy IEC 61000-4-30 Phiên bản 3

Đo lường sóng hài tuân thủ tiêu chuẩn IEEE 519

Phần mềm miễn phí để tạo báo cáo đo hài hòa theo yêu cầu của tiêu chuẩn quốc tế IEEE 519.

Chọn các mục báo cáo từ hài hòa thời gian rất ngắn (3 giây), hài hòa thời gian ngắn (10 phút), TDD và THD.

Chức năng đánh giá EN50160 (PQ ONE)

Đánh giá xem dữ liệu có tuân thủ tiêu chuẩn EN 50160 hay không bằng cách phân tích và đưa ra nhận định dựa trên sự biến động điện áp trong khoảng thời gian theo xu hướng. Bạn cũng có thể tùy chỉnh các tiêu chí và thông số đánh giá. Báo cáo Thống kê Chất lượng Điện năng IEEE 519 TDD và GB cũng có sẵn.

Đo lường hai mạch

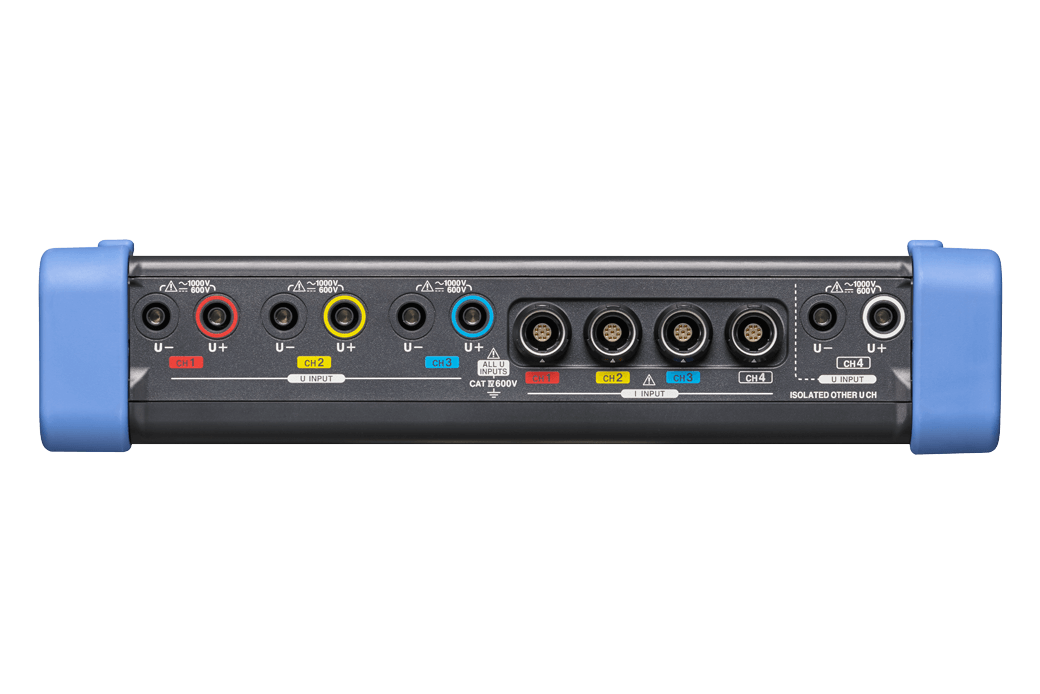

Do kênh điện áp thứ tư của PQ3198 được cách ly với ba kênh điện áp đầu tiên, thiết bị có thể đo công suất và hiệu suất trên hai mạch riêng biệt.

Đo lường biến tần đơn giản	Kiểm tra chất lượng nguồn điện do bộ sạc nhanh xe điện cung cấp.

PQ3198 có thể đo phía thứ cấp của các bộ biến tần với tần số cơ bản từ 40 đến 70 Hz và tần số sóng mang lên đến 20 kHz. Nó cũng có thể đo hiệu suất của các bộ biến tần DC/3 pha.	Kiểm tra chất lượng đầu vào (AC) và đầu ra (DC) của bộ sạc nhanh xe điện đồng thời đo công suất và hiệu suất giữa đầu vào và đầu ra.

*Để đo lường biến tần chính xác hơn, HIOKI khuyến nghị sử dụng POWER ANALYZER.

Các tính năng khác

Đo lường sóng hài bậc cao (siêu sóng hài)

Thành phần sóng hài bậc cao (siêu hài) bao gồm các thành phần nhiễu có tần số vài kHz trở lên, gây ra bởi sự biến dạng dạng sóng điện áp và dòng điện khi nguồn cấp điện của thiết bị sử dụng các linh kiện bán dẫn. Nó bao gồm nhiều thành phần tần số khác nhau.
PQ3198 có thể đo các thành phần sóng hài bậc cao (siêu hài) từ 2 kHz đến 80 kHz.

Đo lường quá độ tốc độ cao

Điện áp thoáng qua xảy ra do các hiện tượng như sét đánh, hư hỏng cầu dao, hoặc việc đóng cầu dao hoặc rơle. Nó thường xảy ra khi có sự thay đổi điện áp đột ngột hoặc khi điện áp đỉnh cao.

PQ3198 có thể đo điện áp thoáng qua lên đến 6000 V với thời gian ngắn nhất là 0,5 μs (2 MS/s).

Đo lường đường dây 400 Hz

Thiết bị đo công suất cho hệ thống hàng không và hệ thống trên tàu thủy. Ngoài tần số 50/60 Hz, PQ3198 còn có thể đo tần số lưới điện lên đến 400 Hz.

Đồng bộ hóa thời gian GPS

Tùy chọn GPS PW9005 có thể được sử dụng để hiệu chỉnh thời gian bên trong thiết bị về giờ chuẩn UTC. Khả năng này loại bỏ mọi sự chênh lệch thời gian giữa các thiết bị, cho phép phân tích mà vẫn đảm bảo tính đồng thời của các hiện tượng được đo bằng nhiều thiết bị.

Phần mềm trực quan dành cho phân tích dữ liệu và tạo báo cáo.

Phân tích dữ liệu và tạo báo cáo với phần mềm phân tích chất lượng điện PQ ONE của HIOKI.

Gom dữ liệu từ các địa điểm, thời gian và ngày đo khác nhau vào các thư mục và xem chúng cùng nhau.

Hiển thị dữ liệu đo lường chi tiết, bao gồm thống kê sự kiện, danh sách sự kiện và biểu đồ sự kiện. Chỉ cần chọn các tham số bạn cần xuất ra báo cáo.

Phần mềm cho phép xuất các tệp định dạng CSV và PQDIF cho các tham số bạn chọn. Các tệp định dạng PQDIF cũng có thể được tải lên phần mềm.

Chức năng hiển thị số liệu thống kê	Đường cong ITIC

Hiển thị điện áp, dòng điện, tần số, sóng hài, hiện tượng nhấp nháy và các thông số khác trên màn hình Thống kê. Xem giá trị tối đa, tối thiểu và trung bình để hiểu rõ hơn về dữ liệu đo lường.	Tự động tạo đường cong ITIC từ sự kiện đã ghi lại. Đường cong này ước tính khả năng chống chịu của thiết bị CNTT đối với các vấn đề về chất lượng điện năng, chẳng hạn như dao động điện áp.

Đo từ xa

Giám sát từ xa chất lượng nguồn điện tại địa điểm [GENNECT One SF4000]

Nhận kết quả đo từ hiện trường theo thời gian thực và hiển thị/lưu chúng trên máy tính của bạn.

Tự động chuyển ngay lập tức các tệp đo sự kiện chất lượng nguồn điện sang máy tính của bạn.

Bản thân máy phân tích chất lượng điện có thể được điều khiển từ xa từ máy tính để thay đổi các điều kiện sự kiện.

Tìm hiểu thêm

Thoát khỏi mạng LAN! Trải nghiệm đo lường từ xa thực sự.

Sử dụng GENNECT cloud, một dịch vụ đám mây do Hioki vận hành dành riêng cho dòng sản phẩm GENNECT của mình, để thực hiện đo lường từ xa thực sự. Thu thập các giá trị đo được trong thời gian thực, tập hợp dữ liệu và điều khiển thiết bị thông qua đám mây, mọi lúc, mọi nơi.

Tìm hiểu thêm

Đa dạng các loại cảm biến cho chất lượng đo lường tốt hơn.

Đa dạng các dòng sản phẩm để đáp ứng mọi ứng dụng.

Sử dụng cảm biến HIOKI trong nhiều ứng dụng để đo lường thiết bị, từ phía thứ cấp của biến dòng (CT) đến hệ thống dây dẫn dòng điện cao.

Cảm biến CT7136 cung cấp ba dải đo (50 A/500 A), tương tự như các cảm biến linh hoạt của HIOKI (50 A/500 A/5000 A).

Vì dải đo hiệu quả mở rộng đến 120% dải đo danh nghĩa, cảm biến linh hoạt có thể được sử dụng để đo dòng điện lên đến 6000 A.

Không cần nguồn điện bên ngoài.

Cảm biến dòng điện tự động hiệu chỉnh điểm 0 AC/DC đo dòng điện DC chính xác trong thời gian dài, loại bỏ nỗi lo về hiện tượng trôi điểm 0. Vì nguồn điện cho cảm biến được cung cấp bởi thiết bị, nên không cần bộ chuyển đổi AC khi sử dụng cảm biến AC/DC hoặc cảm biến mềm.

Tự động phát hiện cảm biến để tránh đo lường sai.

Chỉ cần kết nối các cảm biến dòng điện, chạm vào “Cảm biến” trên màn hình, và thiết bị sẽ tự động phát hiện loại cảm biến và phạm vi dòng điện tối đa.

Thông số kỹ thuật của PQ3198 Hioki – Thiết bị phân tích chất lượng điện – Power Quality Analyzer

Loại đường đo	Hệ thống điện một pha 2 dây, một pha 3 dây, ba pha 3 dây hoặc ba pha 4 dây cộng thêm một kênh đầu vào để đo điện áp, dòng điện, công suất (đo AC hoặc DC).
Dải điện áp	Đo điện áp: 600,00 V rms. Đo quá độ: 6,0000 kV đỉnh.
Phạm vi hiện tại	Dòng điện xoay chiều từ 500,00 mA đến 5,0000 kA (tùy thuộc vào cảm biến dòng điện đang sử dụng)
Phạm vi công suất	Từ 300,00 W đến 3,0000 MW (được xác định tự động dựa trên dải điện áp và dòng điện đang sử dụng)
Độ chính xác cơ bản	Điện áp: ±0,1% điện áp định mức Dòng điện: ±0,1% giá trị đo ±0,1% fs + độ chính xác của cảm biến dòng điện Công suất thực: ±0,2% giá trị đo ±0,1% fs + độ chính xác của cảm biến dòng điện
Các mục đo lường	1. Điện áp thoáng qua: Lấy mẫu 2 MHz 2. Chu kỳ tần số: Tính toán theo một chu kỳ, 40 đến 70 Hz 3. Điện áp (1/2) RMS: Tính toán theo một chu kỳ, cập nhật sau mỗi nửa chu kỳ 4. Điện áp tăng, Điện áp giảm, Điện áp gián đoạn 5. Dòng điện khởi động 6. So sánh dạng sóng điện áp 7. Giá trị nhấp nháy tức thời: Theo IEC61000-4-15 8. Tần số 200 ms: Tính toán theo 10 hoặc 12 chu kỳ, 40 đến 70 Hz 9. Tần số 10 giây: Tính toán theo thời gian toàn chu kỳ trong khoảng thời gian 10 giây được chỉ định, 40 đến 70 Hz 10. Đỉnh dạng sóng điện áp, Đỉnh dạng sóng dòng điện 11. Điện áp, Dòng điện, Công suất tác dụng, Công suất biểu kiến, Công suất phản kháng, Năng lượng tác dụng, Năng lượng phản kháng, Hệ số công suất, Hệ số công suất dịch chuyển, Hệ số mất cân bằng điện áp, Hệ số mất cân bằng dòng điện và hiệu suất 12. Thành phần hài bậc cao* (điện áp/dòng điện): 2 kHz đến 80 kHz *Siêu hài 13. Hài/Góc pha hài (điện áp/dòng điện), Công suất hài: bậc 0 đến bậc 50 14. Góc pha điện áp-dòng điện hài: bậc 1 đến bậc 50 15. Hệ số méo hài tổng (điện áp/dòng điện) 16. Hài xen kẽ (điện áp/dòng điện): bậc 0,5 đến bậc 49,5 17. Hệ số K (hệ số nhân) 18. Nhấp nháy IEC, Nhấp nháy Δ V10 19. Điện áp tín hiệu nguồn
Ghi	Chế độ BẬT lặp lại: 1 năm, Số sự kiện ghi tối đa: 9999 × 366 ngày (tối đa 9999 sự kiện mỗi ngày) Chế độ TẮT lặp lại: 35 ngày, Số sự kiện ghi tối đa: 9999 sự kiện
Giao diện	Thẻ nhớ SD/SDHC, mạng LAN (chức năng máy chủ HTTP/FTP), USB 2.0 (để giao tiếp)

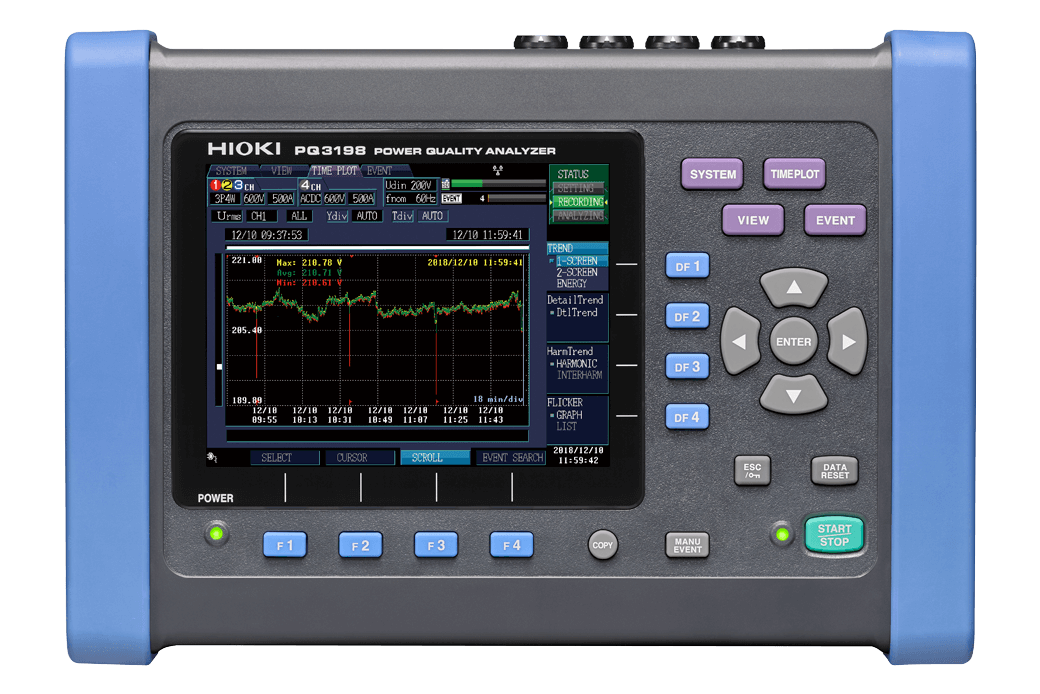

Trưng bày	Màn hình LCD TFT màu 6,5 inch (640 × 480 điểm ảnh)
Nguồn điện	Bộ chuyển đổi AC Z1002 (100 V đến 240 V AC, 50/60 Hz, dòng điện định mức 1,7 A), Bộ pin Z1003 (Thời gian sử dụng liên tục: 180 phút, Thời gian sạc: Tối đa 5 giờ 30 phút với bộ chuyển đổi AC)
Kích thước và khối lượng	300 mm (11,81 in) chiều rộng × 211 mm (8,31 in) chiều cao × 68 mm (2,68 in) chiều sâu, 2,6 kg (91,7 oz) (bao gồm bộ pin Z1003)
Phụ kiện đi kèm	Sách hướng dẫn sử dụng ×1, Hướng dẫn đo lường ×1, Dây nguồn L1000 ×1 bộ (Đỏ/Vàng/Xanh dương/Xám mỗi màu 1 cái, Đen 4 cái, dài 3m (9,84ft), Kẹp cá sấu ×8), Ống xoắn ốc x20, Kẹp màu, Bộ chuyển đổi AC Z1002 ×1, Dây đeo ×1, Cáp USB (dài 1m 3,28ft) ×1, Bộ pin Z1003 ×1, Thẻ nhớ SD 2GB Z4001 ×1

Tải xuống cho PQ3198 Hioki – Thiết bị phân tích chất lượng điện – Power Quality Analyzer

Hướng dẫn lựa chọn máy phân tích chất lượng điện / máy ghi dữ liệu điện năng Tiếng Anh
Tài liệu quảng cáo: Máy phân tích chất lượng điện năng PQ3198, PQ3100 Tiếng Anh
GENNECT ONE SF4000 Tiếng Anh

PQ3198 Hioki – Thiết bị phân tích chất lượng điện – Power Quality Analyzer

PQ3198 Hioki – Thiết bị phân tích chất lượng điện – Power Quality Analyzer

Nghiên cứu đặc tính nguồn điện và phân tích nguyên nhân gây ra sự cố.

Tính năng của PQ3198 Hioki – Thiết bị phân tích chất lượng điện – Power Quality Analyzer

Mã đặt hàng:

Giám sát chất lượng điện năng, khắc phục sự cố và quản lý năng lượng

Ghi nhật ký và ghi lại dạng sóng

Dễ dàng cài đặt

Ghi nhận các sự cố về nguồn điện một cách đáng tin cậy với các thiết lập đơn giản.

Tuân thủ tiêu chuẩn

Tuân thủ tiêu chuẩn IEC 61000-4-30 Phiên bản 3 Loại A

Đo lường sóng hài tuân thủ tiêu chuẩn IEEE 519

Chức năng đánh giá EN50160 (PQ ONE)

Đo lường hai mạch

Đo lường biến tần đơn giản

Kiểm tra chất lượng nguồn điện do bộ sạc nhanh xe điện cung cấp.

*Để đo lường biến tần chính xác hơn, HIOKI khuyến nghị sử dụng POWER ANALYZER.

Các tính năng khác

Đo lường sóng hài bậc cao (siêu sóng hài)

Đo lường quá độ tốc độ cao

Đo lường đường dây 400 Hz

Đồng bộ hóa thời gian GPS

Phần mềm trực quan dành cho phân tích dữ liệu và tạo báo cáo.

Phân tích dữ liệu và tạo báo cáo với phần mềm phân tích chất lượng điện PQ ONE của HIOKI.

Chức năng hiển thị số liệu thống kê

Đường cong ITIC

Đo từ xa

Giám sát từ xa chất lượng nguồn điện tại địa điểm [GENNECT One SF4000]

Thoát khỏi mạng LAN! Trải nghiệm đo lường từ xa thực sự.

Đa dạng các loại cảm biến cho chất lượng đo lường tốt hơn.

Đa dạng các dòng sản phẩm để đáp ứng mọi ứng dụng.

Không cần nguồn điện bên ngoài.

Tự động phát hiện cảm biến để tránh đo lường sai.

Thông số kỹ thuật của PQ3198 Hioki – Thiết bị phân tích chất lượng điện – Power Quality Analyzer

Tải xuống cho PQ3198 Hioki – Thiết bị phân tích chất lượng điện – Power Quality Analyzer

Ứng dụng của PQ3198 Hioki – Thiết bị phân tích chất lượng điện – Power Quality Analyzer

Sản phẩm tương tự

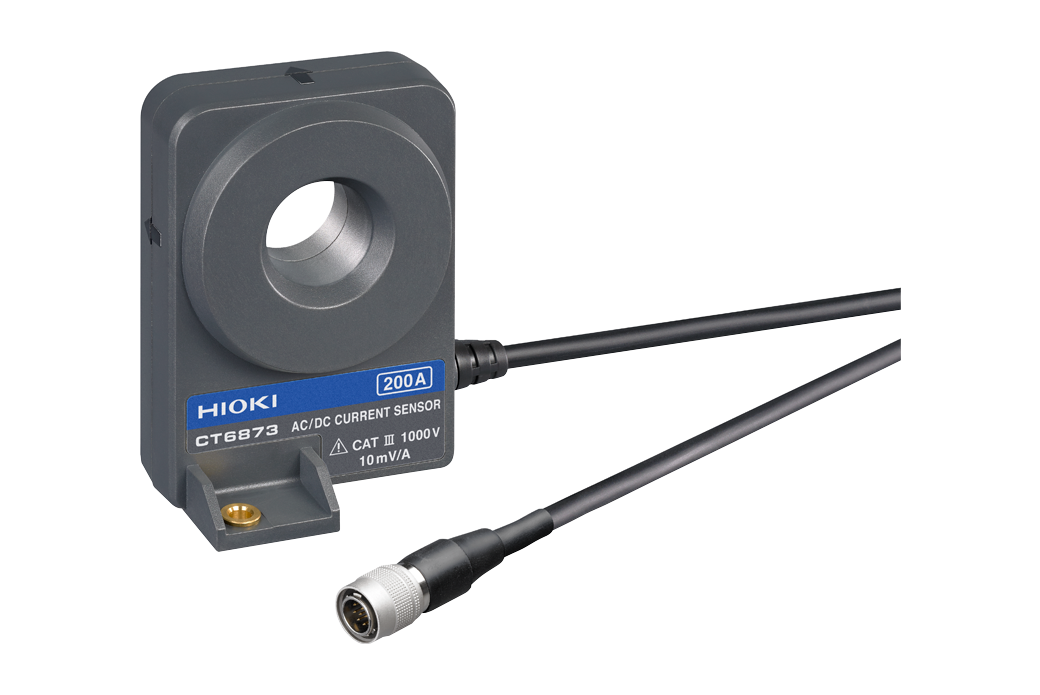

CT6873 Hioki – Cảm biến dòng điện – AC/DC Current Sensor
