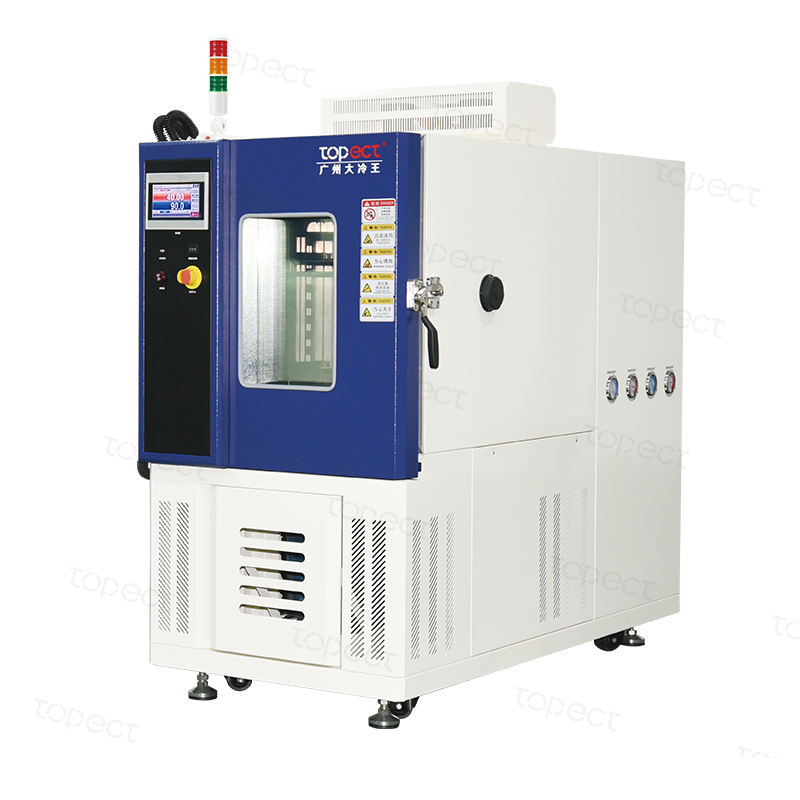

Buồng thử nghiệm shock nhiệt độ TOPECT – High and Low Temperature ＆Humidity Test Chamber

Buồng thử nghiệm shock nhiệt độ TOPECT – High and Low Temperature ＆Humidity Test Chamber

Model: FPTH 64-20A | FPTH 300-20A | FPTH 500-20A | FPTH 1000-20A | FPTH 64-40A | FPTH 300-40A | FPTH 500-40A | FPTH 1000-40A | FPTH 64-70A | FPTH 300-70A | FPTH 500-70A | FPTH 1000-70A

● Thiết kế tích hợp kênh cung cấp khí và bộ phận làm lạnh.

● Cửa sổ quan sát kích thước lớn giúp người vận hành dễ dàng quan sát mẫu thử bên trong buồng.

● Buồng bên trong được làm bằng thép không gỉ SUS304; buồng bên ngoài được làm bằng thép tấm mạ kẽm hai mặt và bề mặt được xử lý bằng phương pháp phun nhựa tĩnh điện.

● Hệ thống làm lạnh, hệ thống đường nước và hệ thống điều khiển điện của buồng được mô-đun hóa, đặt riêng biệt và an toàn, đáng tin cậy.

● Hệ thống điều khiển làm lạnh thông minh áp dụng cho phạm vi tải lớn và công suất chạy thấp hơn.

Xem thêm các sản phẩm khác của TOPECT tại đây!

Thông số kỹ thuật của Buồng thử nghiệm shock nhiệt độ TOPECT – High and Low Temperature ＆Humidity Test Chamber

Người mẫu			FPTH     64-20A	FPTH   300-20A	FPTH    500-20A	FPTH   1000-20A	FPTH     64-40A	FPTH   300-40A	FPTH   500-40A	FPTH   1000-40A	FPTH     64-70A	FPTH    300-70A	FPTH    500-70A	FPTH   1000-70A
Thể tích bên trong (L)			64	300	500	1000	64	300	500	1000	64	300	500	1000

Kích thước bên trong (mm)		W	400	700	800	1000	400	700	800	1000	400	700	800	1000
		H	400	700	900	1000	400	700	900	1000	400	700	900	1000
		D	400	600	700	1000	400	600	700	1000	400	600	700	1000
Kích thước bên ngoài (mm)		W	600	900	1000	1200	600	900	1000	1200	600	900	1000	1200
		H	1500	1800	2000	2100	1500	1800	2000	2100	1500	1800	2000	2100
		D	1350	1666	1770	2070	1350	1666	1770	2070	1350	1666	1770	2070
Phạm vi nhiệt độ (℃)			-20～150				-40～150				-70～150
Phạm vi độ ẩm (%RH)			(20～98)%RH (20～85)℃
Biến động nhiệt độ (℃)			±0,5℃
Độ lệch nhiệt độ (℃)			±2,0℃
Độ lệch độ ẩm (%RH)			±3,0%RH (＞75%RH) ±5,0%RH (<75%RH)
Thời gian tăng nhiệt độ			-20～150℃				-40～150℃				-70～150℃
			≤35 phút	≤40 phút	≤55 phút	≤60 phút	≤35 phút	≤40 phút	≤55 phút	≤60 phút	≤45 phút	≤45 phút	≤60 phút	≤80 phút
Nhiệt độ giảm thời gian			+20～-20℃				+20～-40℃				+20～-70℃
			≤40 phút	≤40 phút	≤40 phút	≤40 phút	≤60 phút	≤60 phút	≤60 phút	≤60 phút	≤80 phút	≤80 phút	≤80 phút	≤80 phút
Chế độ điều chỉnh nhiệt độ và độ ẩm			BTHC Chế độ kiểm soát nhiệt độ và độ ẩm cân bằng (điều chỉnh độ ẩm SSR)
Môi trường hoạt động			Nhiệt độ: (5～36)℃ Độ ẩm: (30～85)%RH Áp suất: (86～106)kPa
Vật liệu	Phòng bên trong		Tấm thép không gỉ SUS 304 SS304
	Phòng ngoài		Tấm mạ kẽm hai mặt, bề mặt được xử lý bằng sơn tĩnh điện
	Cách nhiệt		Sợi bông chịu nhiệt độ cao và bọt polyurethane
Bộ truyền động	Cái quạt		Quạt ly tâm trục mở rộng
	Tủ lạnh		Máy nén piston hoặc máy nén xoắn ốc có độ ồn thấp
	Máy sưởi		Niken-crom nhập khẩu
	bMáy tạo độ ẩm b		Máy tạo độ ẩm bằng thép không gỉ 316 316 (máy tạo hơi nước bên ngoài)

Hệ thống  điều khiển	Màn hình cảm ứng & PLC		7.0″, độ phân giải 800×480, PLC đầu ra hỗn hợp
	Chế độ chạy		Chế độ cố định, Chế độ chương trình
	Chế độ cài đặt		Tiếng Trung giản thể và tiếng Anh, nhập bằng cảm ứng
	Năng lực chương trình		269 ​​nhóm chương trình, mỗi nhóm gồm 50 phần để cài đặt 32000 chu kỳ. Chương trình có chức năng liên kết
	Cài đặt phạm vi		Có thể điều chỉnh đến ±5.0℃ theo phạm vi tối đa của thiết bị, Ví dụ: phạm vi độ ẩm (5～100)%RH (thiết bị tạo độ ẩm)
			Nhiệt độ: 0,01℃, độ ẩm: 0,1%RH (thiết bị đo độ ẩm), thời gian: s
	Cảm biến		PT100 (điện trở bạch kim)，Cảm biến độ ẩm
	Chế độ điều khiển		Cân bằng lạnh ở nhiệt độ thấp & PID bão hòa chống tích phân & tự động điều chỉnh
	Bản ghi đường cong		Có chức năng lưu trữ dữ liệu tự động. Người dùng có thể duyệt dữ liệu bằng cách trượt trên màn hình; có sẵn chức năng chụp ảnh màn hình.
	Chức năng bổ sung		Chức năng cảnh báo lỗi và xử lý nguyên nhân: Khởi động/dừng theo thời gian, bảo vệ khi mất điện, chức năng cấp quyền cho người dùng.
	Chức năng giao tiếp		Hỗ trợ RS485, LAN (cổng internet), GPRS (điện thoại) và các phương thức giao tiếp khác, cho phép người dùng giám sát từ xa một cách đơn giản. Thu thập dữ liệu: Máy tính tương thích IBM PC. CPU trên PII, bộ nhớ trên 128MB, hệ điều hành bằng tiếng Trung giản thể/tiếng Anh.
	Thu thập dữ liệu		1. Với giao diện USB, dữ liệu đường cong trong ba tháng có thể được lưu trữ và dữ liệu đường cong và dữ liệu thử nghiệm lịch sử có thể được tải xuống. 2. Có thể thay thế cho máy ghi. Với bộ nhớ bổ sung tích hợp, dữ liệu 3 tháng có thể được lưu trữ trong điều kiện máy hoạt động liên tục 24 giờ. Thời gian lấy mẫu là 1 phút. Có thể thay thế bộ nhớ máy tính. Người dùng có thể xuất dữ liệu lịch sử qua ổ USB (thời gian tùy chọn) và tạo tệp ở định dạng CSV. 3. Kết nối với máy tính (tùy chọn) – Ghi lại dữ liệu thử nghiệm thông qua phần mềm giám sát máy tính. Nó có thể hiển thị đường cong. Máy tính có thể được sử dụng như một thiết bị đầu cuối từ xa để thực hiện giám sát từ xa.

Cung cấp nước	Chế độ cung cấp nước		Lấy nước bằng máy bơm nước
	Bể chứa nước		10L/20L/40L
	Chất lượng nước		Điện trở suất >500 Ω·m
Nguồn điện (V)/(Hz)			±38V plusmn;0.5Hz Điện áp AC 380V±15V Tần số 50Hz±0.5Hz 3 pha 4 dây & bảo vệ tiếp địa
Dòng điện tối đa (A)			10	13	14	24	10	13	14	25	13	18	21	38
Công suất (kW)			4	6	6	11	4,5	6,5	7	12	5	8	12	18
Cân nặng (kg)			145	200	530	760	145	205	540	800	165	245	600	900
Cấu hình tiêu chuẩn			1 Cửa sổ quan sát sưởi điện, 1 lỗ thử nghiệm Φ50 tương ứng ở mỗi bên, 2 bộ giá đỡ mẫu, 4 ​​bánh xe
Thiết bị an toàn			Công tắc rò rỉ, động cơ, máy nén, trình tự pha, bảo vệ quá nhiệt, bảo vệ cháy khô, v.v.

H: Chỉ chức năng độ ẩm khả dụng. b, c: Tùy chọn này chỉ dành cho buồng thử nghiệm nhiệt độ và độ ẩm. d: Đã chọn tùy chọn làm mát bằng nước tuần hoàn.
Lưu ý: 1. A Chỉ làm mát bằng không khí trong lành, W chỉ làm mát bằng nước tuần hoàn. 2. Dãy nhiệt độ đóng băng của buồng thử nghiệm có thể được tùy chỉnh theo yêu cầu của khách hàng.



Tính năng sản phẩm của Buồng thử nghiệm shock nhiệt độ TOPECT – High and Low Temperature ＆Humidity Test Chamber

●Kênh cung cấp khí và bộ phận làm lạnh được thiết kế tích hợp.

●Độ dốc được sử dụng để vận chuyển vật nặng vào buồng thử nghiệm.

●Cửa sổ quan sát lớn giúp người vận hành dễ dàng quan sát mẫu thử bên trong buồng.

● Hai bên thiết bị có lỗ luồn dây dẫn, thuận tiện cho việc lắp đặt thiết bị kiểm tra, dây dẫn và các thiết bị khác vào hai bên thiết bị.

●Buồng bên trong được làm bằng thép không gỉ SS304; buồng bên ngoài được làm bằng SECC và bề mặt được xử lý bằng sơn tĩnh điện.

●Hệ thống làm lạnh mô-đun, hệ thống đường thủy và hệ thống điều khiển điện đảm bảo an toàn và dễ bảo trì.

●Các lỗ thông hơi được bố trí trong buồng để đảm bảo nhiệt độ bên trong buồng đồng đều và nhiệt độ cũng như độ ẩm có thể trở nên ổn định ở tốc độ nhanh hơn nhiều. Góc cánh dẫn hướng có thể được điều chỉnh tự do, đảm bảo hiệu quả sự đồng đều bên trong buồng.



Hệ thống làm lạnh của Buồng thử nghiệm shock nhiệt độ TOPECT – High and Low Temperature ＆Humidity Test Chamber

● Linh kiện và phụ kiện chính từ các thương hiệu nổi tiếng thế giới.

●Hệ thống sử dụng môi chất lạnh R404A và R23 với hệ số suy giảm tầng ôzôn là 0.

●Tất cả các tụ điện đều được lắp đặt thiết bị lọc, đảm bảo thiết bị hoạt động đáng tin cậy trong thời gian dài.

●Hệ thống điều khiển làm lạnh thông minh giúp tối ưu hóa mức tiêu thụ điện năng.

●Máy nén nhập khẩu: Copeland, Bock hoặc Bitzer, độ ồn thấp, hoạt động ổn định và hiệu suất mạnh mẽ.

●Trước khi hàn, tất cả các đường ống đều được nạp nitơ để bảo vệ phần bên trong của bộ phận đồng khỏi bị oxy hóa. Các mối hàn được phun vecni để bảo vệ.

● Đơn vị làm lạnh áp dụng sản xuất theo mô-đun, bao gồm lắp ráp phụ, lắp ráp bộ phận và lắp ráp chung; các mô-đun tiêu chuẩn thuận tiện cho việc lắp đặt, gỡ lỗi và bảo trì.

Hệ thống điều khiển của Buồng thử nghiệm shock nhiệt độ TOPECT – High and Low Temperature ＆Humidity Test Chamber

●Bộ điều khiển nhiệt độ và độ ẩm cảm ứng Topect được Topect phát triển đặc biệt cho ngành thiết bị môi trường; bao gồm màn hình cảm ứng, PLC, mô-đun nhiệt độ và mô-đun độ ẩm. Màn hình cảm ứng được trang bị phần mềm chỉnh sửa trực quan, bộ lập trình logic PLC, cổng I&O mở rộng và nhiệt độ đa điểm mở rộng; giao diện USB cho phép người dùng xuất dữ liệu hàng tháng/hàng tuần. Giám sát từ xa được thực hiện thông qua giao tiếp RS485 và kết nối PC.

●Bộ điều khiển hiệu suất cao được TOPECT phát triển độc lập, đặc trưng bởi màn hình cảm ứng TFT 65536 màu 7 inch, màu sắc trung thực và ma trận điểm 800×480, đảm bảo hiệu ứng thực tế và dễ vận hành. Ngoài ra, toàn bộ giao diện ngắn gọn và rõ ràng, thuận tiện và đáng tin cậy

●Bộ điều khiển của chúng tôi có chức năng bảo vệ gỡ lỗi mạnh mẽ, cảnh báo lỗi và mô tả xử lý sự cố; cổng I&O có thể mở rộng có thể được sử dụng để nhập các chương trình điều khiển khác nhau theo yêu cầu để thực hiện các chức năng khác nhau; chúng có thể được tùy chỉnh theo yêu cầu.

●Với chương trình điều khiển PLC, hệ thống này có chức năng chạy và dừng theo thời gian và chức năng bảo vệ khi mất điện để cải thiện tính ổn định của hệ thống.

●Có thể kết nối với phần mềm giám sát tập trung và hỗ trợ giao thức truyền thông, thuận tiện cho người dùng phát triển lại chương trình; nhiều buồng thử nghiệm có thể được giám sát từ xa.

Cấu hình tiêu chuẩn và phụ kiện tùy chọn của Buồng thử nghiệm shock nhiệt độ TOPECT – High and Low Temperature ＆Humidity Test Chamber

●Đầu cuối điều khiển nguồn điện cho mẫu thử nghiệm.

●Thiết bị bảo vệ quá áp và quá nhiệt cho máy nén.

●2 lỗ cổng cáp φ50.

●Cửa một cánh có cửa sổ kiểm tra bằng kính cường lực để quan sát mẫu thử nghiệm bên trong buồng thử với hệ thống gia nhiệt trước để tránh hiện tượng ngưng tụ.

●Buồng bên trong và buồng bên ngoài bằng thép không gỉ được phủ màu tiêu chuẩn TOPECT.

●Chức năng báo động tự chẩn đoán được sử dụng để xác định và hỗ trợ tìm lỗi cũng như giải quyết vấn đề.

●Thiết bị điều chỉnh áp suất bay hơi để ngăn bộ phận bay hơi bị đóng băng trong quá trình thử nghiệm nhiệt độ và độ ẩm.

●Thiết bị điều chỉnh áp suất xả để ngăn ngừa áp suất quá mức trong quá trình máy nén chạy.

●Thiết bị điều chỉnh áp suất ngưng tụ (thiết bị làm mát bằng nước dùng để điều chỉnh môi trường mùa đông và mùa hè).

● Dải đệm cửa có chức năng cách nhiệt độc đáo và các lỗ kiểm tra được trang bị để giảm hiện tượng ngưng tụ và đóng băng.

● Khay hứng nước được bố trí trên cửa để ngăn nước nhỏ giọt khi cửa buồng mở.

●Bảo vệ tiếp địa và chống rò rỉ dòng điện.

●Bảo vệ quá tải và ngắn mạch.

●Bảo vệ quá nhiệt cho quạt tuần hoàn.

● Chức năng nhắc nhở và báo động bằng âm thanh và ánh sáng.

●Thiết bị bảo vệ chống cháy khô cho máy tạo độ ẩm.

●Chức năng tự động điều chỉnh nhiệt độ và độ ẩm từ bộ điều khiển.

●Thiết bị bảo vệ thứ tự pha và mất pha cho nguồn điện chung.

●Thiết bị bảo vệ quá nhiệt có thể điều chỉnh (bảo vệ quá nhiệt 1).

●Bộ điều khiển có chức năng kiểm soát nhiệt độ quá mức (bảo vệ nhiệt độ quá mức 2).

●Chức năng khóa màn hình của bộ điều khiển (ngăn chặn hiệu quả việc thao tác sai).

●Thiết bị bảo vệ áp suất thấp cho nguồn cung cấp nước làm mát (Đầu vào).

●Thiết bị bảo vệ quá nhiệt được lắp đặt cho kênh điều hòa không khí (bảo vệ quá nhiệt 2).



Phụ kiện tùy chọn của Buồng thử nghiệm shock nhiệt độ TOPECT – High and Low Temperature ＆Humidity Test Chamber

●Thiết bị cung cấp nước tinh khiết tự động cho buồng thử nhiệt độ-độ ẩm (hình 1).

●Cổng giao tiếp và phần mềm để điều khiển từ xa và truyền dữ liệu (hình 2).

●Máy sấy khí (hình 3).

●Có thể đạt được điều kiện độ ẩm thấp và độ ẩm cực thấp (có thể chạy trong thời gian dài; độ ẩm cực thấp ở 5C/5%RH).

●Lỗ dẫn có nhiều thông số kỹ thuật khác nhau có thể được cung cấp theo yêu cầu của khách hàng (φ50, φ80，φ100，φ160， v.v.).

●Máy ghi nhiệt độ (Ghi lại đường cong nhiệt độ).

●Cảm biến nhiệt độ di động.

●Tùy chỉnh giỏ hàng mẫu theo nhu cầu của người dùng.

●Thiết bị tùy chỉnh không theo tiêu chuẩn có thể đáp ứng nhu cầu của người dùng.

●Giá đỡ mẫu chịu lực đặc biệt và tấm đáy.
