Model: TⅢ100-40W | TⅢ200-40W | TⅢ300-40W | TⅢ500-40W | TⅢ100-55W | TⅢ200-55W | TⅢ300-55W | TⅢ500-40W | TⅢ100-65W | TⅢ200-65W | TⅢ300-65W | TⅢ500-65W
● Áp dụng cấu trúc tĩnh mẫu 3 buồng.
● Tốc độ không khí cao và nhiệt độ mẫu đồng đều đảm bảo hiệu quả tính đồng nhất của nhiệt độ bên trong buồng.
● Thiết kế khóa cửa độc đáo, thuận tiện khi vận hành và hiệu suất bịt kín tốt hơn.
● Có lỗ luồn dây ở hai bên thiết bị, thuận tiện cho việc đặt thiết bị kiểm tra, dây dẫn và các thiết bị khác ở hai bên thiết bị.
● Hệ thống làm lạnh và hệ thống điều khiển điện của buồng được mô-đun hóa, đặt riêng biệt, an toàn và đáng tin cậy.
Xem thêm các sản phẩm khác của TOPECT tại đây!
Thông số kỹ thuật của Buồng thử nghiệm sốc nhiệt 3 vùng TOPECT 100L ~ 500L – Cold and Hot Shock Test Chamber
| Mô hình | TⅢ 100-40W | TⅢ 200-40W | TⅢ 300-40W | TⅢ 500-40W | TⅢ 100-55W | TⅢ 200-55W | TⅢ 300-55W | TⅢ 500-40W | TⅢ 100-65W | TⅢ 200-65W | TⅢ 300-65W | TⅢ 500-65W | ||
| Đường kính bên trong ( mm ) |
TRONG | 650 | 650 | 970 | 970 | 650 | 650 | 970 | 970 | 650 | 650 | 970 | 970 | |
| H | 460 | 460 | 460 | 600 | 460 | 460 | 460 | 600 | 460 | 460 | 460 | 600 | ||
| D | 370 | 760 | 760 | 860 | 370 | 760 | 760 | 860 | 370 | 760 | 760 | 860 | ||
| Đường kính ngoài ( mm ) |
TRONG | 1710 | 1570 | 1890 | 2030 | 1710 | 1570 | 1890 | 2030 | 1710 | 1570 | 1890 | 2030 | |
| H | 2010 | 2010 | 2010 | 2300 | 2010 | 2010 | 2010 | 2300 | 2010 | 2010 | 2010 | 2300 | ||
| D | 1932 | 1932 | 1932 | 2100 | 1932 | 1932 | 1932 | 2100 | 1932 | 1932 | 1932 | 2100 | ||
| Trọng lượng mẫu tối đa ( kg ) |
7.8 | 7.8 | 7.8 | 7.8 | 7.8 | 7.8 | 7.8 | 7.8 | 7.8 | 7.8 | 7.8 | 7.8 | ||
| Phương pháp thử nghiệm | Công tắc cửa khí nén cho vùng nhiệt độ cao hoặc vùng nhiệt độ thấp | |||||||||||||
| Nhiệt độ làm nóng trước và làm mát trước | Làm nóng trước : ( 60 ～200 ) ℃ Làm lạnh trước : ( -80 ～0 ) ℃ | |||||||||||||
| Phục hồi nhiệt độ a / Thời gian chuyển mạch | Thời gian phục hồi : 2-5 phút ; Thời gian chuyển mạch : ≤ 10 giây | |||||||||||||
| Độ lệch nhiệt độ ( ° C ) |
±2,0 ℃ | |||||||||||||
| Thời gian phơi nhiễm | Tiếp xúc ở nhiệt độ cao: 30 phút ; Tiếp xúc ở nhiệt độ thấp: 30 phút | |||||||||||||
| Cân nặng (kg) | 980 | 1050 | 1400 | 1500 | 1400 | 1450 | 1480 | 1510 | 1430 | 1480 | 1680 | 1790 | ||
| Dòng điện tối đa (A) | 40 | 45 | 60 | 60 | 59 | 59 | 63 | 63 | 63 | 63 | 85 | 95 | ||
| Công suất (kW) | 26 | 29 | 37 | 37 | 37 | 37 | 38 | 38 | 38 | 38 | 53 | 58 | ||
| Nước làm mát tuần hoàn (t/h) |
2.8 | 3 | 3 | 3 | 5 | 5 | 6 | 6 | 8 | 10 | 15 | 15 | ||
Vật liệu |
Phòng bên trong | Tấm thép không gỉ SUS304 | ||||||||||||
| Phòng ngoài | Tôn mạ kẽm hai mặt , được phủ sơn tĩnh điện sau khi xử lý bề mặt. | |||||||||||||
| Cách nhiệt | Bông thủy tinh/len đá và xốp PU chịu nhiệt độ cao | |||||||||||||
| Bộ truyền động | Bể chứa nhiệt độ cao |
Bộ gia nhiệt : Dây gia nhiệt hợp kim niken- crom | ||||||||||||
| Quạt sốc nhiệt độ cao ; quạt hướng trục để gia nhiệt trước. | ||||||||||||||
| Bể chứa nhiệt độ thấp |
Bộ gia nhiệt: Dây điện gia nhiệt niken-crom; Bình tích lạnh : Tấm nhôm | |||||||||||||
| Quạt: Quạt chịu nhiệt độ thấp | ||||||||||||||
| Trình điều khiển giảm chấn |
Xi lanh khí nén: dùng để dẫn động bộ giảm chấn trong điều kiện nhiệt độ cao, thấp và sốc nhiệt độ bình thường . | |||||||||||||
| Máy nén khí : Dùng để cung cấp không khí | ||||||||||||||
| Hệ thống làm lạnh |
Phương pháp làm lạnh: Máy nén piston tiếng ồn thấp + làm lạnh tầng nhị phân | |||||||||||||
| Chất làm lạnh: Chất làm lạnh thân thiện với môi trường R404A, R23 | ||||||||||||||
Hệ thống điều khiển |
Màn hình cảm ứng & PLC |
7.0″ hoặc 10.0″ , độ phân giải 800×480 , đầu ra hỗn hợp PLC | ||||||||||||
| Chế độ chạy | Chương trình chạy theo lịch trình; người dùng có thể xác định chương trình theo các mẫu thử nghiệm. | |||||||||||||
| Chế độ cài đặt | Tiếng Trung giản thể và tiếng Anh , nhập liệu bằng cảm ứng | |||||||||||||
| Năng lực chương trình |
Có 269 nhóm chương trình, mỗi nhóm gồm 3 phần, với tối đa 32.000 vòng lặp. Chương trình có chức năng liên kết . | |||||||||||||
| Cài đặt phạm vi | Điều chỉnh ± 5,0 ℃ theo phạm vi hiệu suất tối đa của thiết bị . | |||||||||||||
Độ phân giải màn hình |
Nhiệt độ: 0,01 ℃ , Thời gian : s | |||||||||||||
| Cảm biến | PT100 ( Điện trở bạch kim ) | |||||||||||||
| Chế độ điều khiển | Cân bằng lạnh ở nhiệt độ thấp + PID bão hòa chống tích phân + tự điều chỉnh | |||||||||||||
| Bản ghi đường cong | Ứng dụng này có tính năng lưu trữ dữ liệu tự động, cho phép người dùng duyệt dữ liệu bằng cách vuốt trên màn hình và có chức năng chụp ảnh màn hình. | |||||||||||||
| Chức năng bổ sung |
Chức năng cảnh báo lỗi và xử lý nguyên nhân: khởi động/dừng theo thời gian; bảo vệ khi mất điện, chức năng cấp quyền cho người dùng. |
|||||||||||||
| Chức năng giao tiếp |
Hỗ trợ RS485, LAN ( cổng internet ) , GPRS ( điện thoại ) và các chế độ giao tiếp khác để giám sát và thu thập dữ liệu từ xa thuận tiện. Yêu cầu máy tính tương thích IBM PC với CPU PII hoặc cao hơn , RAM ít nhất 128MB và hệ điều hành tiếng Trung giản thể. |
|||||||||||||
| Nguồn điện (V)/(Hz) | Điện áp xoay chiều 380V±38V, tần số 50Hz±0.5Hz , 3 pha 4 dây + bảo vệ tiếp địa . | |||||||||||||
| Cấu hình tiêu chuẩn | Một lỗ thử nghiệm φ50 , hai bộ giá đỡ mẫu và bốn bánh xe . | |||||||||||||
| Thiết bị an toàn | Công tắc rò rỉ, động cơ , máy nén, trình tự pha, bảo vệ quá nhiệt , bảo vệ cháy khô, v.v. | |||||||||||||
| Điều kiện phục hồi: Nhiệt độ phòng +25 ℃ ; mẫu là mạch tích hợp được bọc nhựa ( phân bố đều ) . Lưu ý: Buồng thử nghiệm dòng Shock có thể được tùy chỉnh theo yêu cầu của khách hàng. | ||||||||||||||
a. H biểu thị chức năng độ ẩm khả dụng.
b , c : Tùy chọn này chỉ khả dụng khi chọn chức năng tạo ẩm và sưởi ấm .
d : Tùy chọn này chỉ khả dụng khi chọn làm mát bằng nước tuần hoàn.
Lưu ý :
- A biểu thị trao đổi không khí, W biểu thị làm mát bằng nước tuần hoàn .
- Buồng thử nghiệm dòng Rapid có thể được tùy chỉnh theo nhu cầu của khách hàng, với tốc độ 20 ℃ / phút , 25 ℃ / phút, 30 ℃ /phút hoặc 40 ℃ / phút.
Tính năng sản phẩm của Buồng thử nghiệm sốc nhiệt 3 vùng TOPECT 100L ~ 500L – Cold and Hot Shock Test Chamber
●Cấu trúc tĩnh mẫu 3 buồng.
●Tốc độ không khí cao và nhiệt độ mẫu đồng đều đảm bảo hiệu quả tính đồng nhất của nhiệt độ bên trong buồng.
●Thiết kế khóa cửa độc đáo, thuận tiện khi vận hành và hiệu suất bịt kín tốt hơn.
● Hai bên thiết bị có lỗ luồn dây dẫn, thuận tiện cho việc lắp đặt thiết bị kiểm tra, dây dẫn và các thiết bị khác vào hai bên thiết bị.
●Buồng bên trong được làm bằng thép không gỉ SS304; buồng bên ngoài được làm bằng CRCS với lớp phủ bột tĩnh điện.
●Hệ thống tủ lạnh dạng mô-đun, hệ thống đường nước và hệ thống điều khiển điện đảm bảo an toàn và dễ bảo trì.
●Các lỗ thông gió được đặt ở góc 45° trong buồng để đảm bảo nhiệt độ đồng đều bên trong buồng và nhiệt độ và độ ẩm có thể trở nên ổn định ở tốc độ nhanh hơn nhiều. Góc cánh dẫn hướng có thể được điều chỉnh tự do, đảm bảo hiệu quả sự đồng đều bên trong buồng.
Hệ thống làm lạnh của Buồng thử nghiệm sốc nhiệt 3 vùng TOPECT 100L ~ 500L – Cold and Hot Shock Test Chamber
● Linh kiện và phụ kiện chính từ các thương hiệu nổi tiếng thế giới.
●Hệ thống sử dụng môi chất lạnh R404A và R23 với hệ số suy giảm tầng ôzôn là 0.
●Tất cả các tụ điện đều được lắp đặt thiết bị lọc, đảm bảo thiết bị hoạt động đáng tin cậy trong thời gian dài.
●Hệ thống điều khiển làm lạnh thông minh giúp tối ưu hóa mức tiêu thụ điện năng.
●Máy nén nhập khẩu: Copeland, Bock hoặc Bitzer, độ ồn thấp, hoạt động ổn định và hiệu suất mạnh mẽ.
●Trước khi hàn, tất cả các đường ống đều được nạp nitơ để bảo vệ phần bên trong của bộ phận đồng khỏi bị oxy hóa. Các mối hàn được phun vecni để bảo vệ.
● Đơn vị làm lạnh áp dụng sản xuất theo mô-đun, bao gồm lắp ráp phụ, lắp ráp bộ phận và lắp ráp chung; các mô-đun tiêu chuẩn thuận tiện cho việc lắp đặt, gỡ lỗi và bảo trì.
Hệ thống điều khiển của Buồng thử nghiệm sốc nhiệt 3 vùng TOPECT 100L ~ 500L – Cold and Hot Shock Test Chamber
Bộ điều khiển nhiệt độ và độ ẩm cảm ứng Topect được Topect phát triển đặc biệt cho ngành thiết bị môi trường; bao gồm màn hình cảm ứng, PLC, mô-đun nhiệt độ và mô-đun độ ẩm. Màn hình cảm ứng được trang bị phần mềm chỉnh sửa trực quan, bộ lập trình logic PLC, cổng I&O mở rộng và nhiệt độ đa điểm mở rộng; giao diện USB cho phép người dùng xuất dữ liệu hàng tháng/hàng tuần. Giám sát từ xa được thực hiện thông qua giao tiếp RS485 và kết nối PC.
Máy nén Tecumseh của Pháp

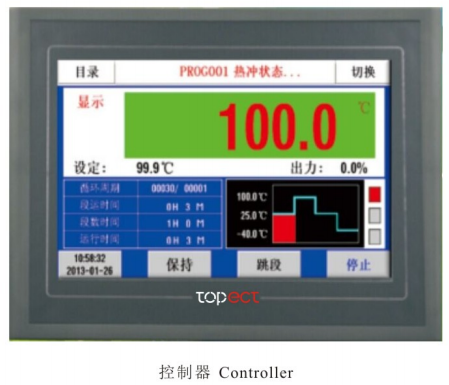

●Bộ điều khiển hiệu suất cao được TOPECT phát triển độc lập, đặc trưng bởi màn hình cảm ứng TFT 65536 màu 7″， màu thực và ma trận điểm 800×480, đảm bảo hiệu ứng thực tế và dễ vận hành. Ngoài ra, toàn bộ giao diện ngắn gọn và rõ ràng, thuận tiện và đáng tin cậy.
Máy nén Bitzer của Đức
●Bộ điều khiển của chúng tôi có chức năng bảo vệ gỡ lỗi mạnh mẽ, cảnh báo lỗi và mô tả xử lý sự cố; cổng I&O có thể mở rộng có thể được sử dụng để nhập các chương trình điều khiển khác nhau theo yêu cầu để thực hiện các chức năng khác nhau; chúng có thể được tùy chỉnh theo yêu cầu.
●Với chương trình điều khiển PLC, hệ thống này có chức năng chạy và dừng theo thời gian và chức năng bảo vệ khi mất điện để cải thiện tính ổn định của hệ thống.
●Có thể kết nối với phần mềm giám sát tập trung và hỗ trợ giao thức truyền thông, thuận tiện cho người dùng phát triển lại chương trình; nhiều buồng thử nghiệm có thể được giám sát từ xa.
Cấu hình tiêu chuẩn và phụ kiện tùy chọn của Buồng thử nghiệm sốc nhiệt 3 vùng TOPECT 100L ~ 500L – Cold and Hot Shock Test Chamber
●Đầu cuối điều khiển nguồn điện cho mẫu thử nghiệm.
●Thiết bị bảo vệ quá áp và quá nhiệt cho máy nén.
●1 Lỗ cổng cáp φ50.
●Buồng bên trong và buồng bên ngoài bằng thép không gỉ được phủ màu tiêu chuẩn TOPECT.
●Chức năng báo động tự chẩn đoán được sử dụng để xác định và hỗ trợ giải quyết vấn đề.
●Thiết bị điều chỉnh áp suất bay hơi (được sử dụng để ngăn bộ phận bay hơi bị đóng băng trong quá trình thử nghiệm nhiệt độ và độ ẩm).
●Thiết bị điều chỉnh áp suất xả (dùng để ngăn áp suất quá mức khi máy nén chạy).
●Thiết bị điều chỉnh áp suất ngưng tụ (thiết bị làm mát bằng nước được sử dụng để thích ứng với các môi trường mùa đông và mùa hè khác nhau).
● Dải đệm cửa có chức năng cách nhiệt độc đáo và các lỗ kiểm tra được trang bị để giảm hiện tượng ngưng tụ và đóng băng.
●Thiết bị bảo vệ quá nhiệt được lắp đặt cho kênh điều hòa không khí (bảo vệ quá nhiệt 2).
● Thiết bị chống rò rỉ và tiếp địa.
●Bảo vệ quá tải và ngắn mạch.
●Bảo vệ quá nhiệt cho quạt tuần hoàn.
● Chức năng nhắc nhở và báo động bằng âm thanh và ánh sáng.
●Chức năng tự động điều chỉnh nhiệt độ và độ ẩm của bộ điều khiển.
●Thiết bị bảo vệ thứ tự pha và mất pha của nguồn điện chung.
●Thiết bị bảo vệ quá nhiệt có thể điều chỉnh (bảo vệ quá nhiệt 1)
●Bộ điều khiển có chức năng kiểm soát nhiệt độ quá mức (bảo vệ nhiệt độ quá mức 2).
●Chức năng khóa màn hình của bộ điều khiển
●Thiết bị bảo vệ áp suất thấp cho nguồn cung cấp nước làm mát (Đầu vào).
Phụ kiện tùy chọn của Buồng thử nghiệm sốc nhiệt 3 vùng TOPECT 100L ~ 500L – Cold and Hot Shock Test Chamber

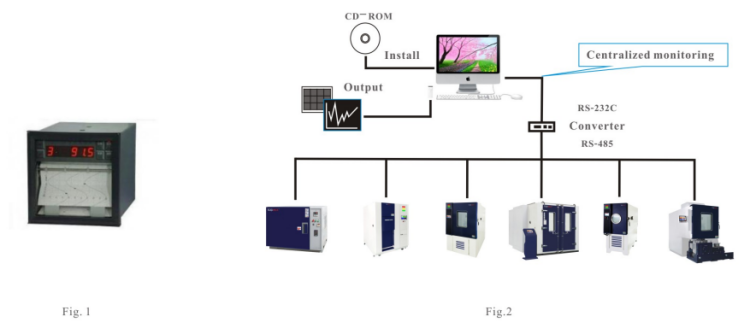

●Máy ghi nhiệt độ (hình 1).
●Cổng giao tiếp và phần mềm để điều khiển từ xa và truyền dữ liệu (hình 2).
●Lỗ dẫn có nhiều thông số kỹ thuật khác nhau có thể được cung cấp theo yêu cầu của khách hàng (φ50, φ80，φ100，φ160， v.v.).
●Thời gian rã đông cực kỳ lâu.
●Cảm biến nhiệt độ di động.
●Tùy chỉnh giỏ hàng mẫu theo nhu cầu của người dùng.
●Thiết bị tùy chỉnh không theo tiêu chuẩn có thể đáp ứng nhu cầu của người dùng.
