Buồng thử nghiệm nhiệt độ cao thấp và áp suất thấp TOPECT – High and low temperature low pressure test chamber

Buồng thử nghiệm nhiệt độ cao thấp và áp suất thấp TOPECT – High and low temperature low pressure test chamber

Model: VTL360-40W | VTL720-40W | VTL1000-40W | VTL2370-40W

● Sử dụng linh kiện và phụ tùng nhập khẩu từ các thương hiệu nội địa nổi tiếng.

● Sử dụng chất làm lạnh R404A và R23 có hệ số suy giảm tầng ôzôn là 0.

● Tất cả các tụ điện đều được trang bị thiết bị lọc, đảm bảo thiết bị hoạt động đáng tin cậy trong thời gian dài.

● Hệ thống điều khiển làm lạnh thông minh áp dụng cho phạm vi tải lớn và công suất chạy thấp hơn.

● Đơn vị làm lạnh áp dụng sản xuất theo mô-đun, bao gồm lắp ráp phụ, lắp ráp bộ phận và lắp ráp chung; thiết lập hướng dẫn sử dụng khuỷu tay đảm bảo tính đồng nhất của hệ thống; các mô-đun tiêu chuẩn thuận tiện cho việc lắp đặt, gỡ lỗi và bảo trì.

Xem thêm các sản phẩm khác của TOPECT tại đây!

Thông số kỹ thuật của Buồng thử nghiệm nhiệt độ cao thấp và áp suất thấp TOPECT – High and low temperature low pressure test chamber

Model			VTL360-40W		VTL720-40W		VTL1000-40W	VTL2370-40W
Internal Volume(L)			360		720		1000	2370
Inner Dimension(mm)		w	600		800		1000	1300
		H	750		900		1000	1300
		D	800		1000		1000	1400
Outer Dimension(mm) 0		W	W110		1310		2510	1810
		H	900		2050		2150	2450
		D	1900		2200		2200	2650
Temperature Range(℃)			(-70～160)℃
Pressure Range			(Constant pressure～0.5)kPa
Temperature Fluctuation(℃)			±0.3℃(constant pressure)
Temperature Deviation(℃)			±2.0℃(constant pressure)
Pressure Deviation			≤±0.1kPa(≤2kPa), ≤±5kPa(2～40kPa), ≤±2kPa(≥40kPa)
Temperature Rise Time			(25～160)℃≤60min(at constant pressure)
Temperature Fall Time			(25～65)℃(at constant pressure)
			≤45min(at constant pressure)		≤60min(at constant pressure)		≤60min(at constant pressure)	≤90min(at constant pressure)
Pressure Drop Time			(Constant pressure-0.1)kPa(the constant pressure chamber is dry)
			≤20min		≤25min		≤30min	≤45min
Quick Pressure Relief(Optional)			。
Temperature and Pressure Regulation Mode			Balanced temperature and pressure control mode
Material	Outer Chamber		The outer chamber is made by Manganese Steel with the surface treated by Electrostatic powder coating, the housing bears pressure
	Inner Chamber		stainless steel
	Thermal Insulation		Vacuum special composite pressure-bearing and thermal insulation material
0perating Environment			Temperature:(5～36)℃ Humidity:(30～85)%RH Pressure:(86～106)kPa
Actuato	Fan		Magnetic coupling transmission axial
	dRefrigeratord		Low-noise piston type compressor or scroll compress
	Heater		Imported nickel-chrome electric heating coil, wall-mounted heater
Controller System	CTouch Screen & PLC		PLC 7.0″,800×480 resolution, mixed output PLC
	Running Mode		Fixed mode,Program mode
	Setting Mode		Simplified Chinese & English,input by touch
	Program Capacity		groups of programs, each consisting of 50 sections for setting 32000 times of cycles.The program has link function.
	Setting Range		Adjusted by ±5.0℃ according to the according to the maximum range of the equipment
	Display Resolution		Temperature:0.01℃，pressure:0.01kPa,time:s
	Sensor		PT100(platinum resistor)
	Control Mode		Low-temperature cold balance& anti-integral saturation PID & auto-tuning
	Curve Record		With automatic data storage function.User can browse the data by sliding on the screen; screen shot function is available.
	Additional Function		Fault alarm and cause handling prompt function: Timed startup/stop; power failure protection, user permission function.
	Communication Function		Support RS485, LAN (internet port), GPRS(phone) and other communication modes, which enable users to conduct remote monitoring.Data acquisition: IBM PC compatible machine.CPU above PII, memory above 128M, operating system in Simplified Chinese/English.
	Data Acquisition		1.With USB interface, curve data of three months can be saved, and historical curve and test data can be downloaded. 2.It can be an alternative to the recorder.With built-in extra memory, 3 months of data under the condition that the machine runs for24 hours continuously can be saved.The sampling time is I min. It can replace computer storage.Users can export historical data through USB disk (time is optional) and generate files in the format of CSV. 3.Connect to PC (optional)-Record testing data through computer monitoring software.It can display the curve. PC can be used as remote terminal to realize remote monitoring.
Circulating Water Flow(t/h)			0.4
Power Supply(V)/(Hz)			AC voltage 380V±38V Frequency 50Hz±0.5Hz 3-phase4-wire& earthing protection
Power(kW)			VTL:15VTH:8	VTL:20 VTH:10		VTL:20 VTH:10		VTL:28 VTH:18
Standard Configuration			1 vacuum special electric heating observation window, I lighting lamp, I multiple air chargin valve, I sample power supply terminal, 2 sets of sample holder, I external pressure testing port
Safety Device			Leakage switch,motor,compressor, phase sequence, over-temperature protection,etc.

Hệ thống làm lạnh của Buồng thử nghiệm nhiệt độ cao thấp và áp suất thấp TOPECT – High and low temperature low pressure test chamber

● Linh kiện và phụ kiện chính từ các thương hiệu nổi tiếng thế giới.

●Hệ thống sử dụng môi chất lạnh R404A và R23 với hệ số suy giảm tầng ôzôn là 0.

●Tất cả các tụ điện đều được lắp đặt thiết bị lọc, đảm bảo thiết bị hoạt động đáng tin cậy trong thời gian dài.

●Hệ thống điều khiển làm lạnh thông minh giúp tối ưu hóa mức tiêu thụ điện năng.

●Máy nén nhập khẩu: Copeland, Bock hoặc Bitzer, độ ồn thấp, hoạt động ổn định và hiệu suất mạnh mẽ.

●Trước khi hàn, tất cả các đường ống đều được nạp nitơ để bảo vệ phần bên trong của bộ phận đồng khỏi bị oxy hóa. Các mối hàn được phun vecni để bảo vệ.

● Đơn vị làm lạnh áp dụng sản xuất theo mô-đun, bao gồm lắp ráp phụ, lắp ráp bộ phận và lắp ráp chung; các mô-đun tiêu chuẩn thuận tiện cho việc lắp đặt, gỡ lỗi và bảo trì.

●Bộ điều khiển nhiệt độ và độ ẩm cảm ứng Topect được Topect phát triển đặc biệt cho ngành thiết bị môi trường; bao gồm màn hình cảm ứng, PLC, mô-đun nhiệt độ và mô-đun độ ẩm. Màn hình cảm ứng được trang bị phần mềm chỉnh sửa trực quan, bộ lập trình logic PLC, cổng 1&O có thể mở rộng và nhiệt độ đa điểm có thể mở rộng; Giao diện USB cho phép người dùng xuất dữ liệu hàng tháng/hàng tuần. Giám sát từ xa được thực hiện thông qua giao tiếp RS485 và kết nối PC.



●Bộ điều khiển hiệu suất cao được TOPECT phát triển độc lập, đặc trưng bởi màn hình cảm ứng TFT 65536 màu 7″， màu thực và ma trận điểm 800×480, đảm bảo hiệu ứng thực tế và dễ vận hành. Ngoài ra, toàn bộ giao diện ngắn gọn và rõ ràng, thuận tiện và đáng tin cậy.

●Bộ điều khiển của chúng tôi có chức năng bảo vệ gỡ lỗi mạnh mẽ, cảnh báo lỗi và mô tả xử lý sự cố; cổng I&O có thể mở rộng có thể được sử dụng để nhập các chương trình điều khiển khác nhau theo yêu cầu để thực hiện các chức năng khác nhau; chúng có thể được tùy chỉnh theo yêu cầu.

●Với chương trình điều khiển PLC, hệ thống này có chức năng chạy và dừng theo thời gian và chức năng bảo vệ khi mất điện để cải thiện tính ổn định của hệ thống.

●Có thể kết nối với phần mềm giám sát tập trung và hỗ trợ giao thức truyền thông, thuận tiện cho người dùng phát triển lại chương trình; nhiều buồng thử nghiệm có thể được giám sát từ xa.



Cấu hình tiêu chuẩn và phụ kiện tùy chọn của Buồng thử nghiệm nhiệt độ cao thấp và áp suất thấp TOPECT – High and low temperature low pressure test chamber

●Đầu cuối điều khiển nguồn điện cho mẫu thử nghiệm.

●Thiết bị bảo vệ quá áp và quá nhiệt cho máy nén.

●2 lỗ cổng cáp φ80.

●Cửa một cánh có cửa sổ kiểm tra bằng kính cường lực để quan sát mẫu thử nghiệm bên trong buồng thử với hệ thống gia nhiệt trước để tránh hiện tượng ngưng tụ.

●Buồng bên trong và buồng bên ngoài bằng thép không gỉ được phủ màu tiêu chuẩn TOPECT.

●Chức năng báo động tự chẩn đoán được sử dụng để xác định và hỗ trợ tìm lỗi cũng như giải quyết vấn đề.

●Thiết bị điều chỉnh áp suất bay hơi (để ngăn bộ phận bay hơi bị đóng băng trong quá trình thử nghiệm nhiệt độ và độ ẩm).

●Thiết bị điều chỉnh áp suất bay hơi để ngăn ngừa áp suất quá mức trong quá trình máy nén chạy.

●Thiết bị điều chỉnh áp suất ngưng tụ (thiết bị làm mát bằng nước dùng để điều chỉnh môi trường mùa đông và mùa hè).

● Dải đệm cửa có chức năng cách nhiệt độc đáo và các lỗ thử nghiệm được trang bị để giảm hiện tượng ngưng tụ và đóng băng.

● Khay hứng nước trên cửa được thiết kế để ngăn nước nhỏ giọt xuống sàn khi cửa buồng mở.

●Bảo vệ tiếp địa và chống rò rỉ dòng điện.

●Bảo vệ quá tải và ngắn mạch.

●Bảo vệ quá nhiệt cho quạt tuần hoàn.

● Chức năng nhắc nhở và báo động bằng âm thanh và ánh sáng.

●Thiết bị bảo vệ chống cháy khô cho máy tạo độ ẩm.

●Chức năng tự động điều chỉnh nhiệt độ và độ ẩm từ bộ điều khiển.

●Thiết bị bảo vệ thứ tự pha và mất pha cho nguồn điện chung.

●Thiết bị bảo vệ quá nhiệt có thể điều chỉnh (bảo vệ quá nhiệt 1).

●Bộ điều khiển có chức năng kiểm soát nhiệt độ quá mức (bảo vệ nhiệt độ quá mức 2).

●Chức năng khóa màn hình của bộ điều khiển.

●Thiết bị bảo vệ áp suất thấp cho nguồn cung cấp nước làm mát (Đầu vào).

●Lắp đặt bảo vệ quá nhiệt cho kênh điều hòa không khí (bảo vệ quá nhiệt 2).



Phụ kiện tùy chọn của Buồng thử nghiệm nhiệt độ cao thấp và áp suất thấp TOPECT – High and low temperature low pressure test chamber

●Đầu nối hút chân không (ổ cắm hàng không)

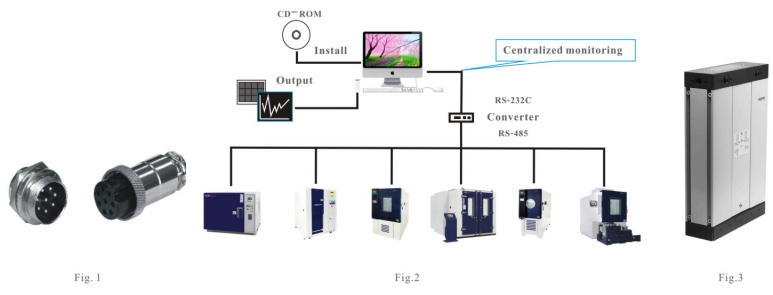

●Cổng giao tiếp và phần mềm để điều khiển từ xa và truyền dữ liệu (hình 2).

●Lỗ dẫn có nhiều thông số kỹ thuật khác nhau có thể được cung cấp theo yêu cầu của khách hàng (φ50, φ80，φ100，φ160，v.v.).

●Máy ghi nhiệt độ (Ghi lại đường cong nhiệt độ)

●Cảm biến nhiệt độ di động

●Tùy chỉnh giỏ hàng mẫu theo nhu cầu của người dùng

●Thiết bị tùy chỉnh không theo tiêu chuẩn có thể đáp ứng nhu cầu của người dùng

●Giá đỡ mẫu chịu lực đặc biệt và tấm đáy
