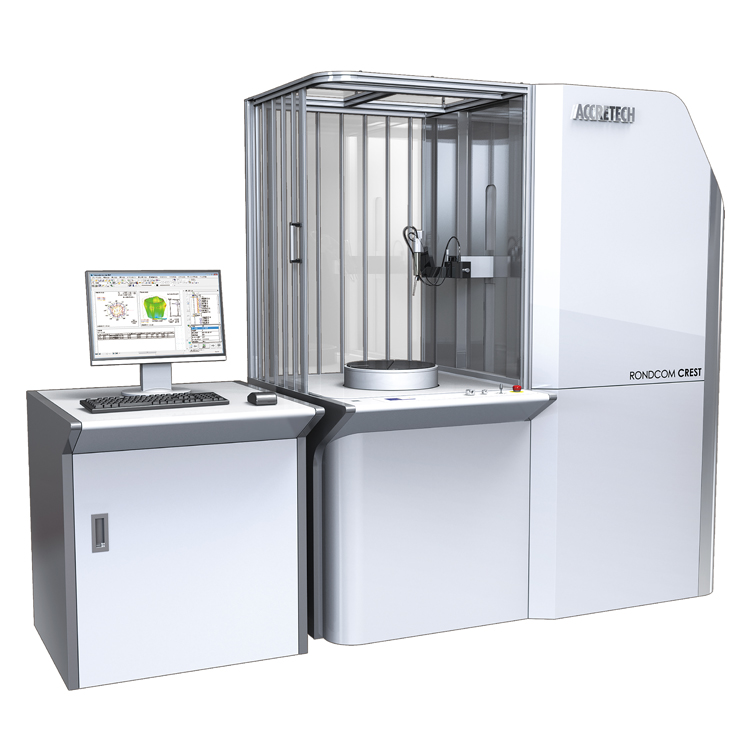

RONDCOM CREST Accretech Roundness and Cylindrical Profile Measuring Instruments – Thiết bị đo độ tròn và hình trụ

RONDCOM CREST có các cơ cấu mới được phát triển gắn trên trục Z của cột và trục R của bộ truyền động, thể hiện bản chất của truyền thống và công nghệ của Tokyo Seimitsu.

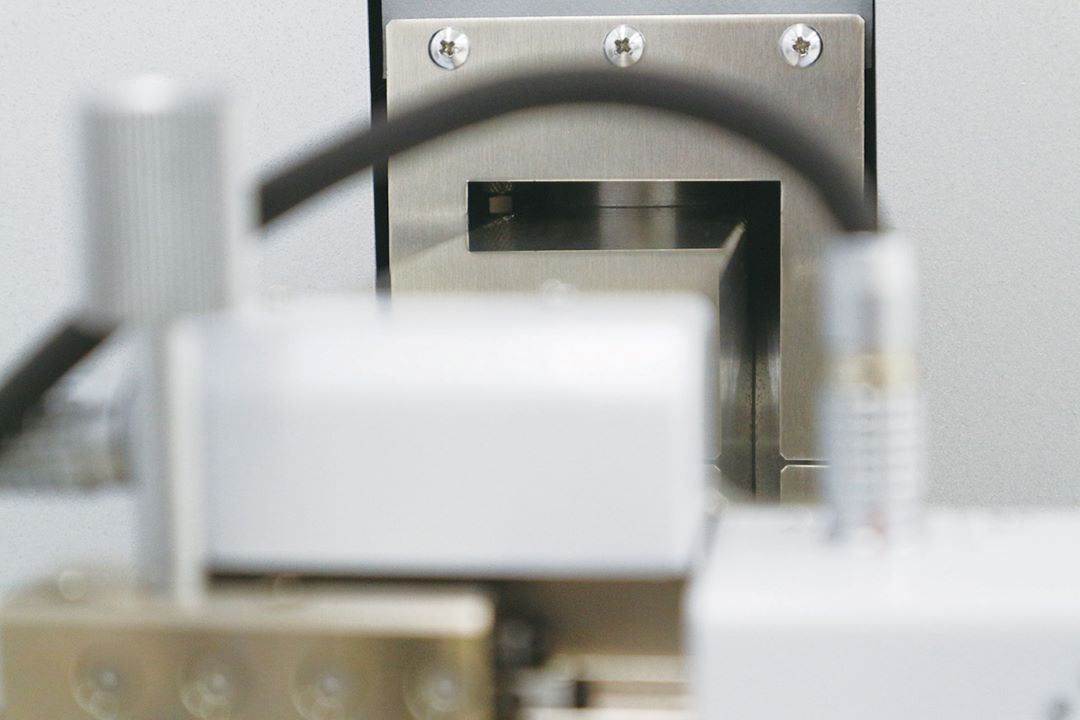

Đối với hệ thống truyền động, một hệ thống mới kết hợp công nghệ truyền động động cơ tuyến tính không tiếp xúc và độ rung thấp, có uy tín lâu đời trên các máy đo độ nhám và đường viền của Accretech, và một cơ cấu định vị ban đầu mới được phát triển đã được áp dụng. Hệ thống dẫn hướng, cũng mới được phát triển, kế thừa công nghệ hỗ trợ không tiếp xúc dựa trên ổ trục khí, được phát triển trong các máy đo tọa độ và mở rộng sang dòng RONDCOM 60, với ổ trục khí được nâng cấp để đáp ứng các thông số kỹ thuật độ rung thấp dành riêng cho RONDCOM CREST.

Sự kết hợp của các hệ thống dẫn động và dẫn hướng này đã cải thiện đáng kể độ chính xác quay cũng như độ chính xác định vị và độ thẳng của từng trục, đạt được độ chính xác cực cao ở mức cao nhất thế giới, khiến nó xứng đáng là một máy tham chiếu. Vì cả hệ thống truyền động và dẫn hướng đều có cấu trúc không tiếp xúc nên phần dẫn hướng không bị mài mòn, thể hiện độ chính xác cao và ổn định trong thời gian dài.

Hướng dẫn không tiếp xúc dựa trên ổ trục khí

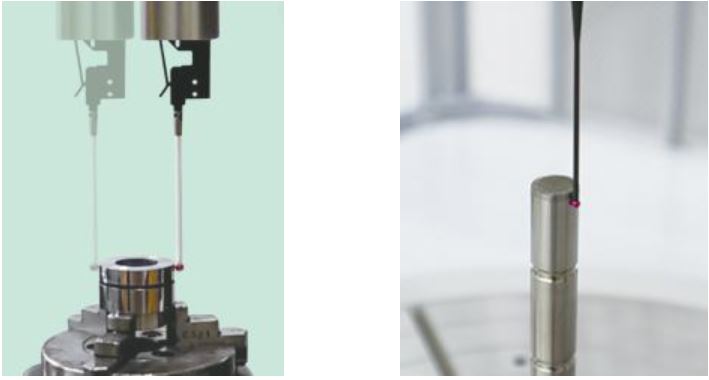

Bộ dò trước đây yêu cầu điều chỉnh thủ công hướng đo, lực đo và hành trình trước/sau bằng cách sử dụng núm vặn phía trước, nhưng bộ dò kiểm soát lực đo cho phép điều chỉnh tự động những thông số này trên phần mềm.

Chức năng điều chỉnh tự động hướng đo và lực đo kết hợp với tùy chọn đo độ nhám và bút T thực hiện chuyển đổi tự động giữa phép đo độ tròn và phép đo độ nhám. Không giống như các mẫu trước, mẫu mới giúp tiết kiệm công thay đổi bộ dò và bút cho các phôi cần đánh giá cả độ tròn và độ nhám.

Ngoài ra, nếu phôi được khía, bằng cách chỉ định hành trình trước (hạn chế độ rơi của bút) để ngăn bút va vào khía, có thể thực hiện phép đo mà không làm hỏng bút hoặc bộ dò.

Hơn nữa, vị trí đầu bút có thể được kiểm soát trong phạm vi đo ±1 mm (bằng cách thu lại).

Khi đo bề mặt bên trong của một lỗ nhỏ, trục bút có thể cản trở phôi khi tiếp cận. Bằng cách thu lại bút stylus để làm cho nó hướng thẳng xuống dưới* và đưa nó vào lỗ rồi hủy bỏ việc thu lại khi nó chạm đến điểm đo, có thể tiếp cận điểm đo một cách trơn tru mà không ảnh hưởng đến
phôi.

* Chỉ áp dụng cho bút stylus cần được hướng thẳng xuống dưới để đo như một tiêu chuẩn

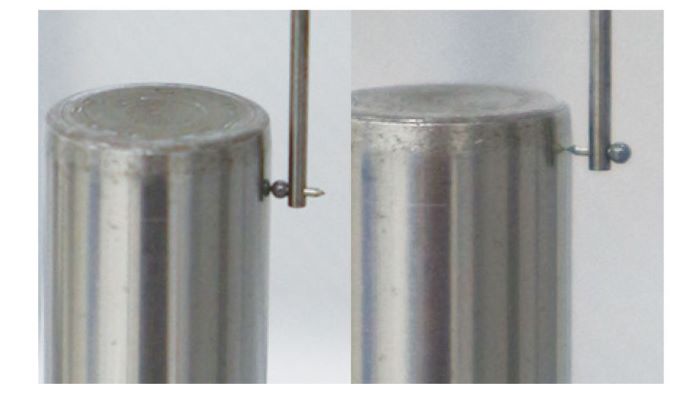

Ví dụ về phép đo bằng bút T

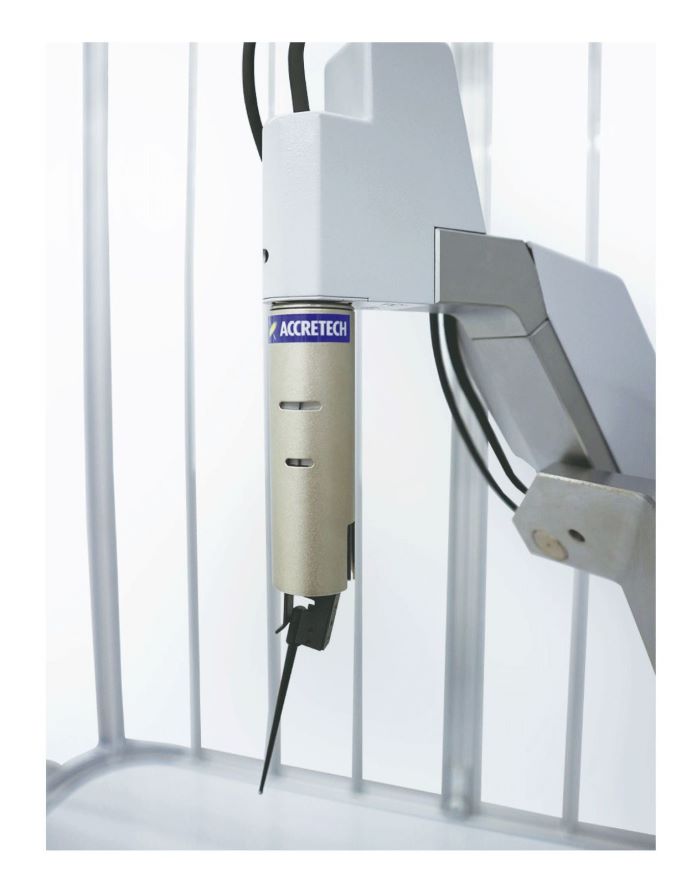

Measuring force control detector
