RMVT | RMH Series của Tokyo Optoelectronics là thiết bị kiểm tra trục lăn (roller) trong máy in bán tự động, được trang bị máy đo vi laser trên bàn đo thức ăn thủ công
Thiết bị có sẵn hai dòng: loại dọc (RMVT) và loại ngang (RMH) với chức năng nhập dữ liệu (phần mềm) vào PC cũng được cung cấp.

Danh mục: Thiết bị đo quang học

Liên hệ báo giá

Tư Vấn Kỹ Thuật

Tổng quan
Cấu hình chi tiết

RMVT | RMH Series Tokyo Optoelectronics Semi-automatic roller measuring device – Thiết bị đo trục lăn (Roller) bán tự động

Thiết bị thủ công cấp số lượng nhỏ/chuyển đơn giản

Được trang bị máy đo vi laser trên bàn đo thức ăn thủ công
Có sẵn hai dòng: loại dọc (RMVT) và loại ngang (RMH)
Chức năng nhập dữ liệu (phần mềm) vào PC cũng được bao gồm.

Xem các sản phẩm khác của Tokyo Optoelectronics tại đây!

Đặc trưng

Thiết bị này có LMG được gắn vào bàn đo nguồn cấp dữ liệu thủ công và có loại dọc (dòng RMVT) và loại nằm ngang (dòng RMH).
Các con lăn được quay bằng điện và có thể đo và in các phép đo đường kính ngoài cố định, đường kính ngoài quay và độ đảo chỉ bằng một nút nhấn.
(Không cần thay đổi cài đặt trên chính LMG).
Loại có PC cũng có sẵn và kết quả đo có thể được tự động nhập vào PC.
TOE cũng có các mô hình thuận lợi cho phép bạn sử dụng PC của riêng mình (đã cài đặt Excel).

Dòng RMVT loại dọc

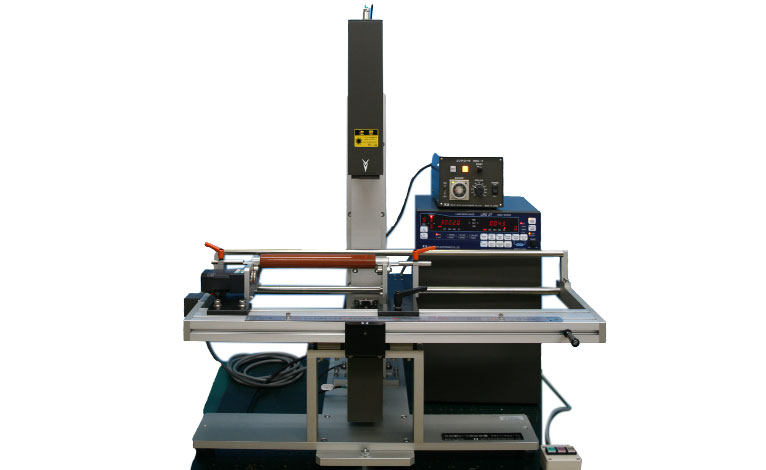

Thiết bị này có một thước đo vi mô bằng laser được gắn thẳng đứng trên bàn đo nguồn cấp dữ liệu thủ công.
Dòng RMVT là thiết bị trong đó LMG được gắn thẳng đứng trên bàn đo nạp thủ công và so với loại nằm ngang (dòng RMH), nó có khả năng làm việc tốt hơn và đặc biệt dễ dàng gắn và tháo các con lăn.

Dòng RMVT loại ngang

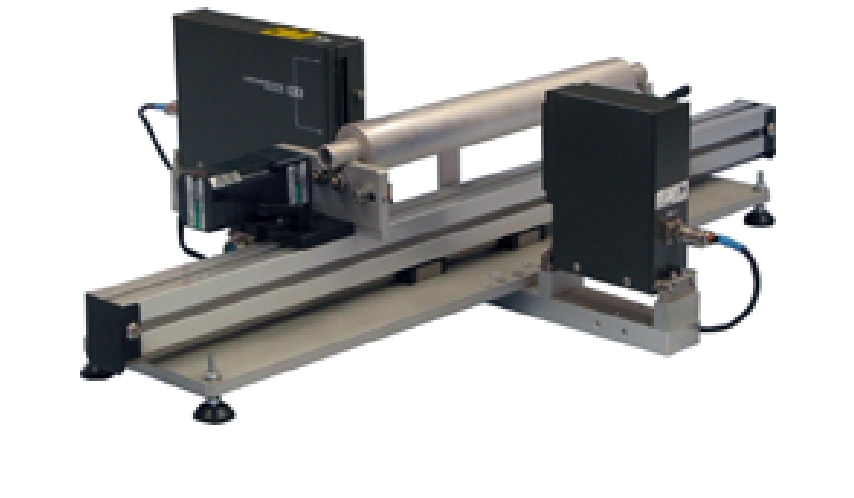

Đây là thiết bị trong đó LMG được gắn theo chiều ngang trên bàn đo được nạp thủ công.
Hệ thống có thể được xây dựng theo cách tiết kiệm không gian

Video

Ví dụ về thông số kỹ thuật RMVT−660

Kích thước con lăn đo được	Đường kính: tối đa 60mm, chiều dài: tối đa 600mm
Đo lường độ chính xác	Đường kính ngoài: ±4μm, độ đảo 7μm

Đồ gá đặc biệt cho thiết bị đo con lăn bán tự động

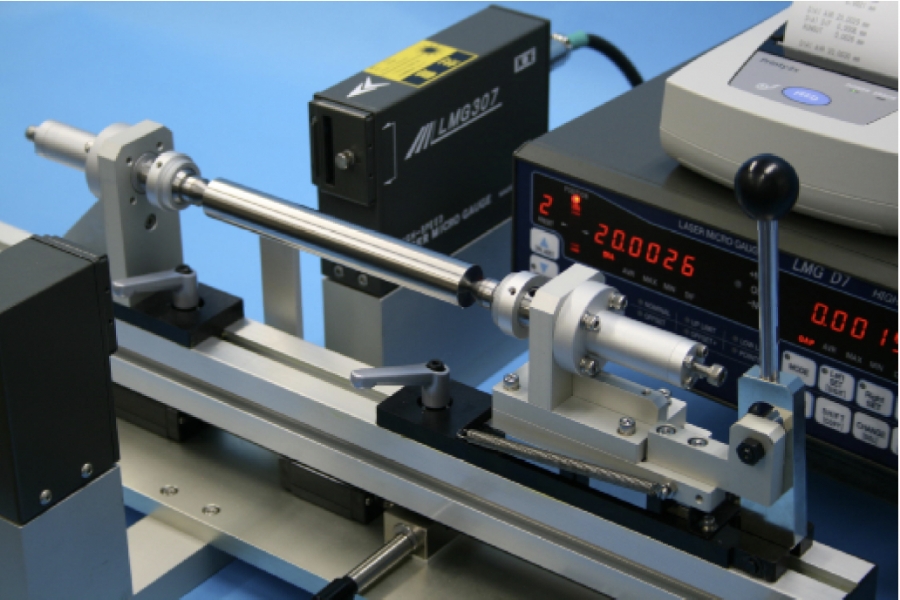

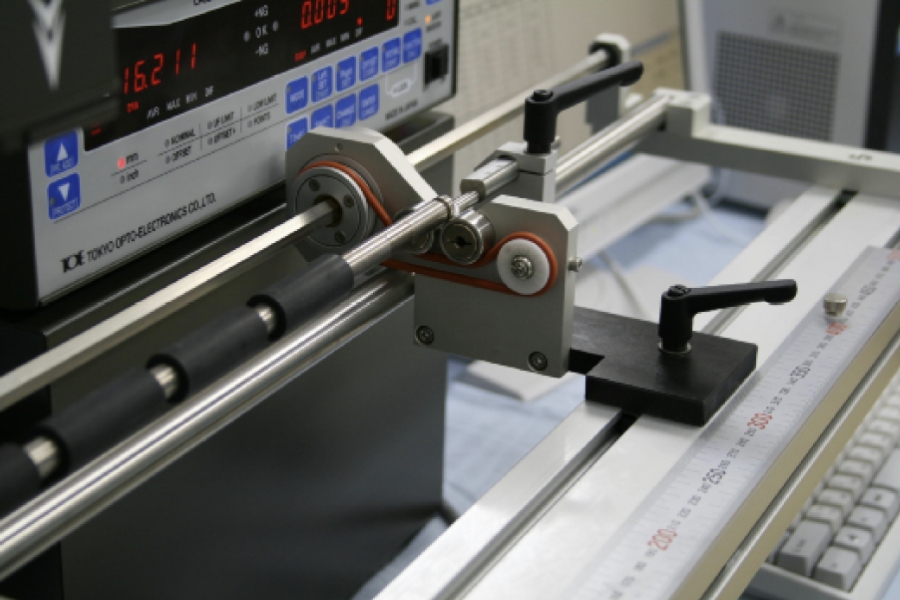

Bộ phận giữ trung tâm loại nhỏ (có thể thay thế đầu tip)	Bộ truyền động cả hai bên

Phần đo	Thước micro laser LMGD7 (607, 807, 1507)
Phạm vi đo lường	Đường kính ngoài tối đa ~60mm (607), ~80mm (807), ~150mm (1507) *Đối với phép đo đường kính nhỏ ~30mm, loại LMGD7-307 cũng có thể được sản xuất.
Mục đo lường	Đường kính ngoài cố định, đường kính ngoài quay (giá trị tối đa, tối thiểu, trung bình), độ đảo (khoảng cách đến chỉ số)
Bắt đầu đo	Đo bằng nút khởi động điều khiển hoặc công tắc tay
sân khấu	Hướng chuyển động: Dẫn hướng tuyến tính thủ công (để kiểm tra khoảng cách di chuyển, với thang đo trực quan) Hướng quay: Tự động Truyền động động cơ (có thể cài đặt tốc độ và thời gian) Vòng bi: Vòng bi có độ chính xác cao (sản phẩm được chọn)
Hướng lắp cảm biến	Dòng RMH (cảm biến nằm ngang, loại giá thành thấp, chiều cao làm việc được xem xét dựa trên sự kết hợp giữa đường kính trùm và đường kính ngoài) Dòng RMVT (lắp đặt cảm biến dọc, tiết kiệm không gian, đường kính trùm được tự do trong kích thước đường kính ngoài)
phần điều khiển	Model RMC-7 (có thể đo đồng thời đường kính ngoài và độ đảo, tốc độ quay và cài đặt thời gian có thể thay đổi)
Giấy chứng nhận hiệu chuẩn	Chúng tôi sẽ cấp chứng chỉ hiệu chuẩn dưới dạng thiết bị đo con lăn.
*Thông số kỹ thuật bổ sung	Máy in nhiệt mini để xuất dữ liệu, các phép đo cũng có thể được thực hiện bằng cách sử dụng công tắc tay hoặc công tắc chân. Trung tâm xoay có thể hoán đổi cho nhau (mở/đóng thủ công), phần mềm thu thập dữ liệu “GetLMGEx” (tự động xuất ra các ô được chỉ định trong bảng tính Excel)

Về hoạt động/cài đặt

Phương pháp đo đơn giản như nhấn công tắc khởi động trên bộ điều khiển.
Có hai chế độ đo để lựa chọn: đường kính ngoài cố định và đường kính ngoài quay + đo đồng thời độ đảo.
Tốc độ và thời gian quay có thể được thiết lập dễ dàng bằng bộ điều khiển tùy theo quy mô công việc.
Các phép đo cũng có thể được thực hiện bằng cách sử dụng công tắc tay hoặc công tắc chân, giúp sử dụng dễ dàng hơn. Vui lòng chọn tùy chọn theo môi trường đo.
Cũng có thể thêm một khuôn dẫn động hai mặt cho phép quay ổn định ngay cả với các con lăn nhẹ.
Bằng cách kết hợp màn hình D7 và bộ điều khiển mới RMC7, dữ liệu đo có thể được nhập trực tiếp vào bảng Excel trên PC. Nếu bạn có định dạng được chuẩn bị trước, chẳng hạn như báo cáo kiểm tra, bạn có thể nhập dữ liệu đo vào đó.
Đi kèm với phần mềm thu thập dữ liệu (GetLMGEx) cho phép bạn chọn các mục đo cần thiết từ đường kính ngoài, độ đảo, độ tròn và độ trụ cũng như chỉ định một số điểm đo.
Chỉ cần di chuyển ray dẫn hướng theo cách thủ công và nhấn nút bắt đầu ở vị trí đo của phôi, dữ liệu của hạng mục đo được chỉ định sẽ tự động được xuất ra một trang tính, chẳng hạn như báo cáo kiểm tra.
Ngoài ra còn có chức năng đo lại trong trường hợp phôi bị loại do vị trí đo sai hoặc do ảnh hưởng của bụi và bụi được loại bỏ bằng cách thổi khí và phép đo được thực hiện lại.

Bộ điều khiển thiết bị đo con lăn bán tự động Công tắc dạng đạp chân, công tắc tay

Đề xuất hệ thống

Đồ gá đo dòng RMH hoặc RMVT + màn hình D7 + bộ chương trình thu thập dữ liệu.
Bằng cách sử dụng mẫu Excel đi kèm, bạn có thể dễ dàng thiết lập và lưu (đăng ký) mọi thứ từ việc chỉ định vị trí ô bắt đầu cho đến di chuyển ô sau khi đo.
Kết quả đo được tự động xuất ra ô được chỉ định và chuyển sang ô tiếp theo, do đó bạn có thể đánh giá và lưu kết quả đo của nhiều con lăn chỉ bằng cách nhấn nút bắt đầu đo.

Ví dụ về thông số kỹ thuật Đồ gá đo dòng RMH hoặc RMVT + màn hình D7 + bộ chương trình thu thập dữ liệu

Kích thước phôi tối đa được đo	(30mm/60mm/80mm)
Mục đo lường	Đo đường kính ngoài (cố định/quay), độ đảo, độ tròn, độ trụ
Điều kiện PC đo lường	Máy tính để bàn Windows hoặc máy tính xách tay có cài đặt Excel 2007, 2010, 2013. Khuyến nghị I/F RS232C, cần có bộ chuyển đổi để kết nối USB.

Chương trình thu thập dữ liệu “GETLmgEx”

Đây là chương trình nhập trực tiếp dữ liệu đo sê-ri RMH hoặc RMVT vào bảng PC Excel.
Bạn có thể chọn các mục đo cần thiết từ đường kính ngoài, độ đảo, độ tròn và độ trụ cũng như chỉ định số điểm đo.
Nếu bạn có định dạng như báo cáo kiểm tra được chuẩn bị trước, bạn có thể nhập dữ liệu đo vào đó.
