LMG series của Tokyo Optoelectronics là thiết bị đo laser độ chính xác cao (Laser micro gauge), là dụng cụ đo đường kính ngoài quét chùm tia laser ở tốc độ cao và đo đường kính ngoài và khe hở với độ chính xác cao mà không cần tiếp xúc. Tokyo Optoelectronics có nhiều loại cảm biến có thể đo mọi thứ từ dây 10 micron đến phôi có kích thước trên 200 mm.

Danh mục: Thiết bị đo quang học

Liên hệ báo giá

Tư Vấn Kỹ Thuật

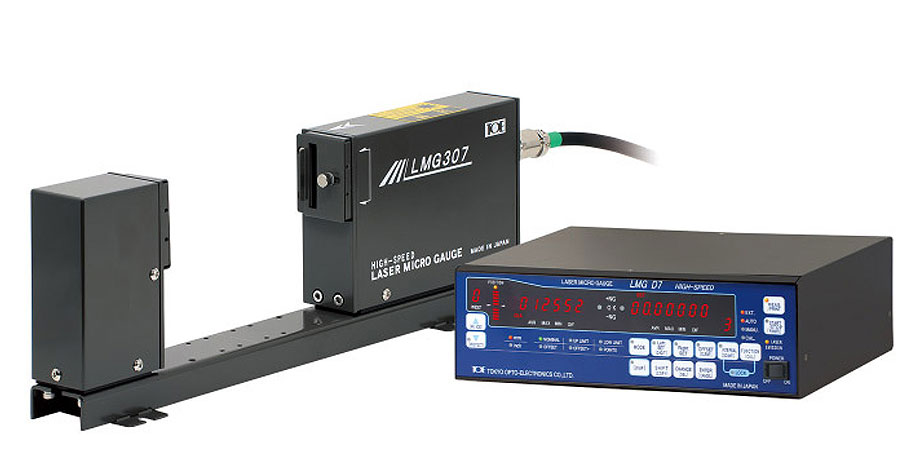

LMG series Tokyo Optoelectronics (TOE) Laser micro gauge – Thiết bị đo laser độ chính xác cao

LMG series: LMG027, LMG127, LMG307, LMG607, LMG807, LMG1507, LMGW2207

Đo tốc độ cực cao ở 3600 lần quét/giây

Đo ngay lập tức đường kính ngoài và khe hở mà không cần tiếp xúc bằng ánh sáng laser

Được trang bị hiển thị đồng thời hai loại giá trị đo và nhiều chế độ đo khác nhau

7 phạm vi có sẵn từ loại chiều rộng đo 2mm đến loại 220mm.

Thông tin về các sản phẩm khác của Tokyo Optoelectronics tại đây!

Đặc điểm LMG series

Đây là dụng cụ đo đường kính ngoài quét chùm tia laser ở tốc độ cao và đo đường kính ngoài và khe hở với độ chính xác cao mà không cần tiếp xúc. Tokyo Optoelectronics có nhiều loại cảm biến có thể đo mọi thứ từ dây 10 micron đến phôi có kích thước trên 200 mm.

Ngoài ra, vì không tiếp xúc nên có thể đo các vật phẩm dễ vỡ, dễ biến dạng và nhiệt độ cao/thấp. Có thể đo lường với độ chính xác cao và tốc độ cao, thậm chí có thể phát hiện được những thay đổi nhỏ và nhanh chóng về kích thước.

Đo tốc độ cực cao 3600 lần/giây

Dòng LMG7 đạt được số lần đo gấp đôi (3600 lần/giây) so với mẫu trước đây.
Dòng LMG7 cũng có khả năng chống đo trên các đường chuyển động ở tốc độ cao và ảnh hưởng của rung động tại vị trí lắp đặt.

Đạt được sự cải thiện hơn nữa về độ chính xác của phép đo

Các phép đo có độ chính xác cao có thể được thực hiện trong thời gian bằng một nửa so với các phương pháp thông thường. Mạch điều khiển ổn định tốc độ cao cũng cải thiện đáng kể khả năng lặp lại.

Độ ổn định của phép đo với phép đo không tiếp xúc

Các lỗi riêng lẻ trong phép đo được giảm thiểu so với các phương pháp tiếp xúc. Nó không làm hỏng vật cần đo và chất liệu của vật cần đo không thành vấn đề.

Được trang bị nhiều chế độ đo và chức năng hiển thị (bộ hiển thị dòng D7)

Được trang bị nhiều chức năng khác nhau như hiển thị đồng thời hai loại giá trị đo, chuyển đổi hiển thị mm/inch, chế độ đo tự động để cài đặt dễ dàng và đăng ký cài sẵn lưu trữ tối đa 10 loại cài đặt.

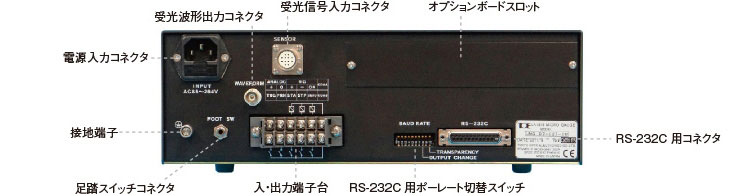

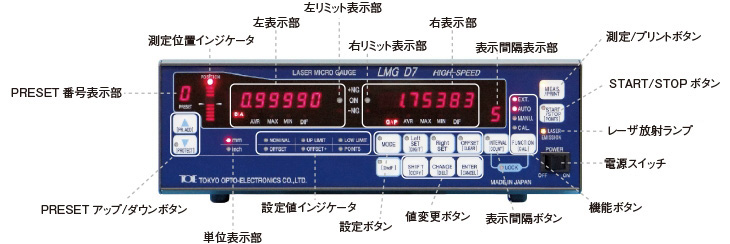

Mặt trước	Mặt sau

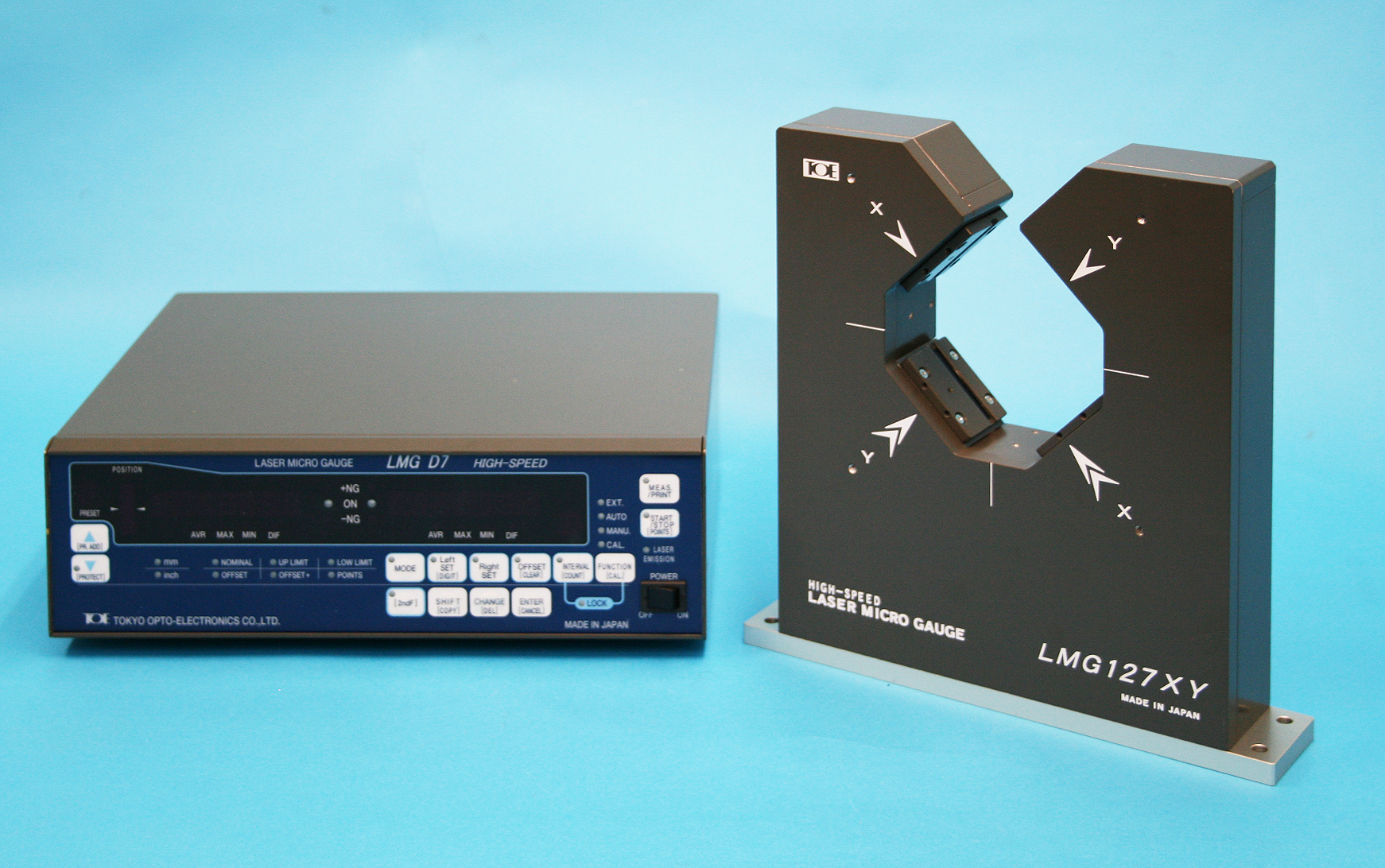

Model 2 trục <XY> tích hợp (dòng LMG-XY) cũng có sẵn.

Hữu ích cho việc kiểm soát chất lượng của ống nhựa mềm, ống dẫn, sợi, dây kim loại siêu mịn, v.v., bất kể chúng trong suốt hay mờ đục. Phần cảm biến có thể được đo theo chiều dọc hoặc chiều ngang.

Đường kính ngoài bên X và đường kính ngoài bên Y có thể được hiển thị đồng thời trên phần hiển thị bên trái và bên phải, đồng thời cũng có thể đặt hiển thị chênh lệch X-Y.

Đặt dung sai cho các giá trị hiển thị bên trái và bên phải và phán đoán hiển thị/đầu ra (bộ đèn tuần tra tùy chọn cũng có thể được kết nối)

Nguyên lý đo lường LMG series

Phương pháp phán đoán đoạn

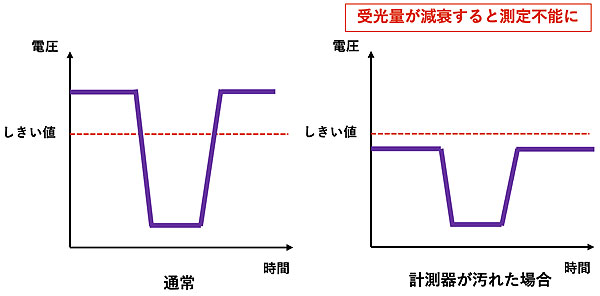

Sơ đồ hình ảnh của phương pháp đo kích thước đường kính ngoài chung

Các dụng cụ đo kích thước đường kính ngoài bằng laser điển hình đo ở mức (1/2 phán đoán) của lượng ánh sáng laser nhận được. Nếu môi trường xung quanh kém và bụi bẩn bám vào bề mặt kính của thiết bị đo thì lượng ánh sáng nhận được có thể bị suy giảm, dẫn đến sai số đo hoặc không thể đo được.

Vì vậy, chỉ cần thực hiện phép đo trong môi trường sạch sẽ hoặc thường xuyên lau chùi bề mặt kính.

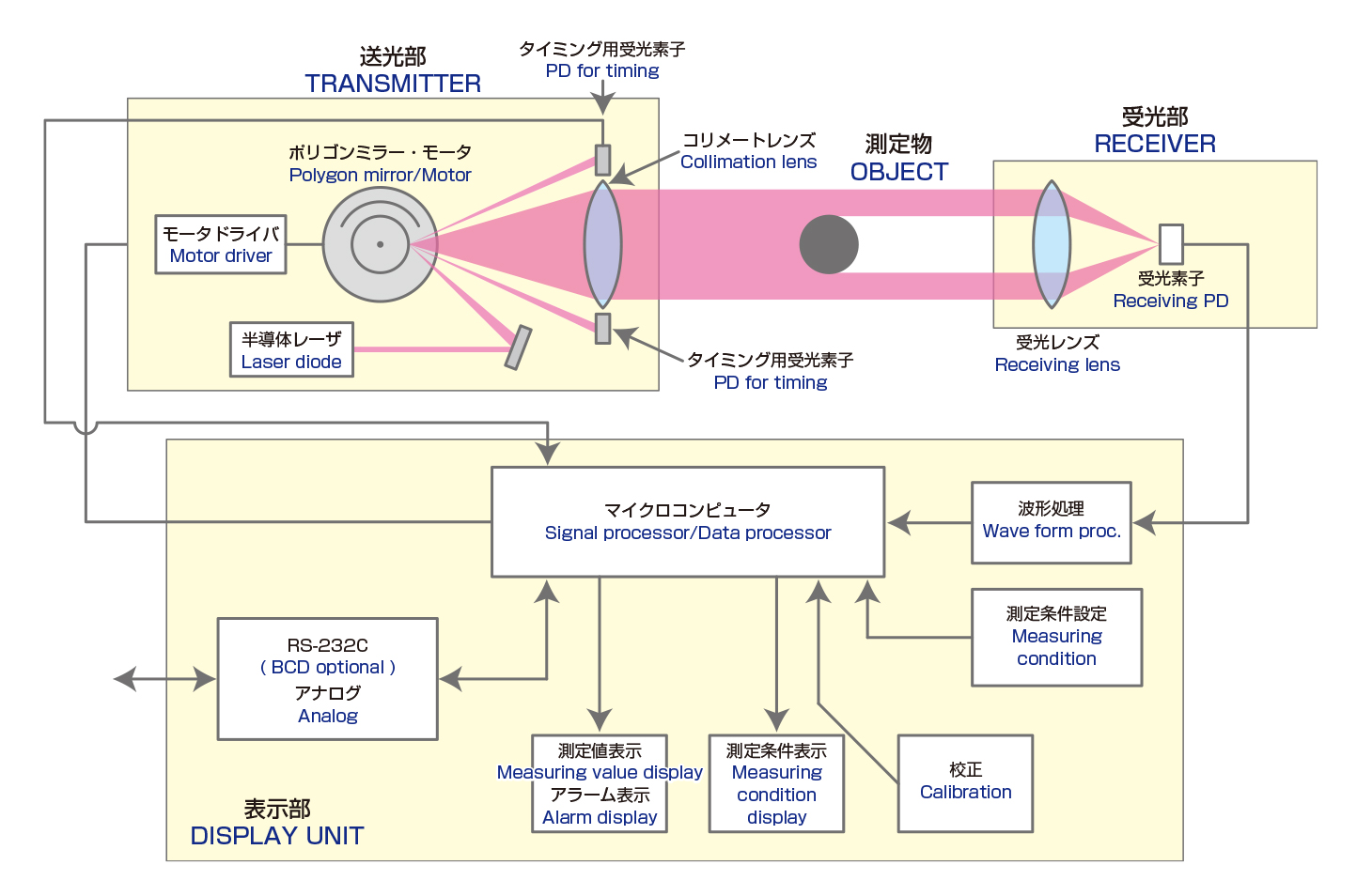

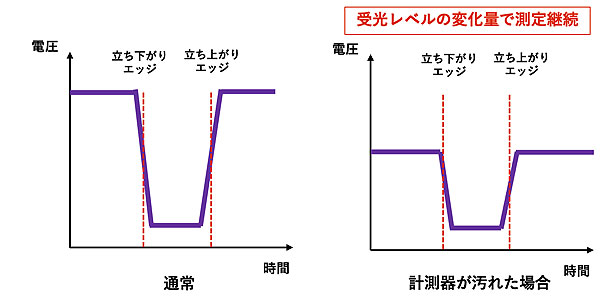

Sơ đồ hình ảnh của hệ thống dòng LMG của chúng tôi

Dòng LMG sử dụng phương pháp xác định cạnh ít bị ảnh hưởng bởi việc giảm lượng ánh sáng nhận được. Ngay cả khi lượng ánh sáng nhận được giảm do bụi bẩn trên bề mặt kính, v.v., vẫn có thể tiếp tục đo miễn là có thể xác nhận được mức độ thay đổi trong mức ánh sáng nhận được.

Thiết bị có thể được sử dụng trong môi trường bẩn bị ảnh hưởng bởi các dụng cụ đo laser thông thường và có thể giảm số lần bề mặt kính phải được làm sạch thường xuyên.

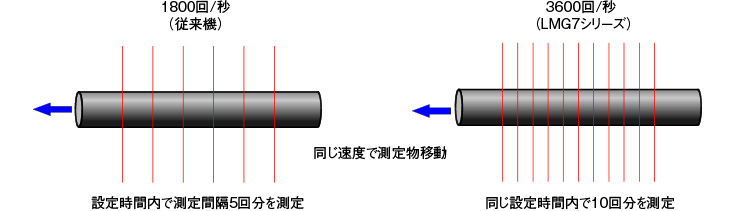

Đo tốc độ cao

Độ chính xác cao hơn có thể với khoảng thời gian đo ngắn hơn.

Mạch điều khiển ổn định tốc độ cao cho phép số lần đo gấp đôi (3600 lần/giây) so với các mẫu thông thường.

Độ chính xác cao có thể đạt được chỉ bằng một nửa thời gian đo so với các phương pháp thông thường. Độ chính xác lặp lại cũng đã được cải thiện đáng kể.

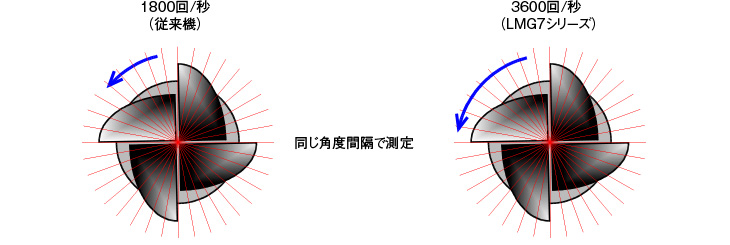

Rút ngắn thời gian takt cho các phép đo tự động

Ngay cả khi tốc độ quay của thiết bị đo con lăn hoặc thiết bị đo dao phay ngón tự động đo độ quay của vật cần đo tăng gấp đôi và thời gian đo giảm đi một nửa thì vẫn có thể đạt được phép đo có độ chính xác cao như trước.

Nó giúp tăng đáng kể số lần kiểm tra mỗi giờ và cực kỳ hiệu quả đối với thiết bị kiểm tra được trang bị thiết bị cấp liệu tự động.

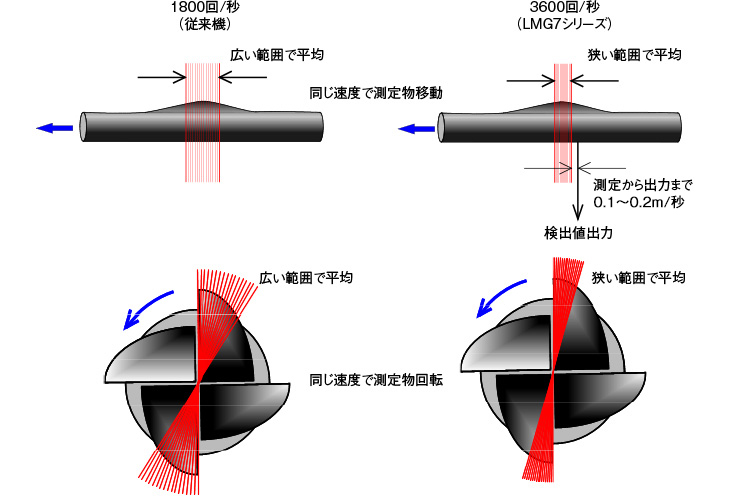

Ghi lại các đỉnh chính xác hơn (giá trị tối đa và tối thiểu) trong quá trình đo liên tục

Bắt chính xác các đỉnh trong quá trình đo liên tục

Tốc độ quét tăng lên cũng làm giảm độ mờ do rung dọc.

Phương thức đo lường LMG series

Đo tiêu chuẩn (đường kính ngoài)	Đo khoảng cách

Đo độ tròn, độ lệch tâm và độ lắc lư	Đo đường kính và khoảng cách chân đầu nối

Đo độ dày băng và tấm	Đo chiều rộng và vật thể lớn

Đo đường kính ngoài của máy khoan/máy nghiền cuối

Ứng dụng LMG series

Đo đường kính ngoài của dây, ren, ống điện khi đang chạy	Được tích hợp vào thiết bị kiểm tra tự động để đo chiều dài và đường kính

Đo nhiều đường kính dây và chiều rộng đai	Đo đường kính ngoài, độ tròn và độ xoay của con lăn và ống

Đo XY đồng thời của con lăn, ống và ống	Đo chiều rộng của băng, màng và tấm kim loại

Đo nhiệt độ cao của vật lò qua kính cửa sổ	Đo hình dạng của con lăn, v.v.

Các ứng dụng đo lường khác

Đo đường kính ngoài, độ tròn, độ lệch tâm và độ xoay lõi của thanh tròn, ống, con lăn, v.v.
Đo đường kính ngoài của các vật mềm, giòn, dễ vỡ như cao su, thủy tinh, nhựa tổng hợp và dao kéo.
Đo mũi khoan và dao phay ngón (số răng lẻ/chẵn)
Đo độ giãn nở, co lại, biến dạng của vật liệu, v.v.
Đo sự giãn nở nhiệt của vật thể trong lò nhiệt độ cao qua kính cửa sổ
Đo trực tuyến (trong khi chạy ở tốc độ cao) dây điện, ống cao su/nhựa, sợi quang, v.v.
Đo sự thay đổi hình dạng (hình dạng bên ngoài) của một vật dẻo được đẩy ra từ vòi phun
Đo chiều rộng của tấm kim loại, băng, phim, v.v.
Đo độ dày của lớp phủ, lớp phủ và tấm
Đo các khoảng trống khác nhau
Đo đường kính ngoài của vật thể có đường kính lớn và chiều rộng của vật thể rộng (dùng 2 đơn vị)
Đo các vật thể hình lược như đầu nối và chân IC
Đường kính trong và đường kính ngoài của đĩa
Đường kính ngoài của bánh răng, độ đảo

Dòng LMG

LMG7 Series (bộ phận cảm biến)

Model	Phạm vi đo (mm)	Giá trị hiển thị tối thiểu (μm)	khu vực đo		Phần hiển thị
Model	Phạm vi đo (mm)	Giá trị hiển thị tối thiểu (μm)	Trên và dưới (mm)	Mặt trước và mặt sau (mm)	Phần hiển thị
LMG027	0,01 đến 2	0,01	2	0 ^*1	D7
LMG127	0,05 đến 12		12	4 (2) ^*2
LMG307	0,2 đến 30		30	Mười
LMG607	0,5 đến 60	0,1	60	30
LMG807	0,5 đến 80		80	40
LMG1507	0,7 đến 150		150	20
LMGW2207 ^*3	0,7 đến 220		220	40	D7-W
LMG127XY	0,1 đến 12	0,01	6 ^*4		D7-XY

*1 Chỉ vị trí trung tâm
*2 Giá trị trong ngoặc đơn dành cho đối tượng được đo từ 0,05mm đến 0,1mm
*3 Đây là phần hiển thị chuyên dụng với hai vùng đo, trên và dưới.
*4 Bán kính từ vị trí trung tâm

Trang bị tiêu chuẩn

Cáp kết nối giữa bộ truyền ánh sáng và bộ nhận ánh sáng
Cáp kết nối giữa cảm biến và bộ hiển thị (4m)
Cáp nguồn (2m)
Sách hướng dẫn

Option

Đồ gá ngoại vi (cho trục và thanh tròn)

Block chữ V có khe	Giá đựng mẫu

Đồ gá ngoại vi (cho dây và dây điện)

Block chữ V có khe	Giá đựng mẫu

Sự lựa chọn khác

Chức năng đo vật thể trong suốt
Chức năng đo nhiều đoạn cho đường kính ngoài và khe hở
Các giao diện như BCD và đầu ra analog mở rộng
Hiển thị giá trị đo bên ngoài
Màn trập điện từ để chống bụi
Mũ có thổi khí để chống bụi
Chân đế lắp đặt đặc biệt
Đồng hồ đo tiêu chuẩn khác nhau (có chứng nhận)
Sản xuất thiết kế dây chuyền đo
Sản xuất phần mềm máy tính như xử lý dữ liệu đo lường
Sản xuất các sản phẩm có thông số kỹ thuật đặc biệt
Thiết bị đo con lăn mini

Chương trình thu thập dữ liệu đo lường sang Excel

Đây là chương trình nhập dữ liệu đo của máy đo vi mô laser vào máy tính và nhúng trên màn hình Excel theo thời gian thực.

Các giá trị đo được có thể được hiển thị ở định dạng bảng và được lưu dưới dạng tệp Excel.
Người dùng có thể dễ dàng thực hiện các phép tính thống kê và tạo biểu đồ bằng các hàm Excel.

Chương trình thu thập dữ liệu đo lường sang Excel

Chương trình ghi dữ liệu

Đây là chương trình nhập dữ liệu đo từ thước đo vi mô laser, v.v. vào máy tính và hiển thị biểu đồ, danh sách theo thời gian thực. Bạn cũng có thể lưu dữ liệu đã nhập vào tệp định dạng CSV.

Nhập dữ liệu đo vào máy tính của bạn, hiển thị ở định dạng bảng và xuất ra tệp CSV.
Dữ liệu thu được có thể được hiển thị theo thời gian thực dưới dạng biểu đồ và cũng có thể được in ra.

Chương trình thu thập dữ liệu “GETLmgEx”

Đây là chương trình nhập trực tiếp dữ liệu đo của dòng LMG vào bảng Excel trên PC.

Người dùng có thể chọn các mục đo cần thiết từ đường kính ngoài, độ đảo, độ tròn và độ trụ cũng như chỉ định số điểm đo.

Nếu người dùng có định dạng như báo cáo kiểm tra được chuẩn bị trước, bạn có thể nhập dữ liệu đo vào đó.

Dòng LMG7 (bộ phận cảm biến)

Model		LMG027	LMG127	LMG307	LMG607	LMG807	LMG1507	LMGW2207 ^*5
nguồn sáng		Laser bán dẫn nhìn thấy được (bước sóng: 655nm)
lớp học laze		LỚP 2 (IEC/JIS ^*6 )
Phạm vi đo (mm)		0,01 đến 2	0,05 đến 12	0,2 đến 30	0,5 đến 60	0,5 đến 80	0,7 đến 150	0,7 đến 220
Đơn vị hiển thị tối thiểu (μm)		0,01			0,1
khu vực đo	Trên và dưới (mm)	2	12	30	60	80	150	220
khu vực đo	Mặt trước và mặt sau (mm)	0 ^*2	4 (2) ^*3	Mười	30	40	20	40
Độ chính xác đo (μm) ^*1	Khả năng tái lập	±0,5	±1	±2	±4	±5	±12	±15 (±5) ^*4
	sự tuyến tính	±0,3	±0,5	±1	±2,5	±4	±8	±12 (±4) ^*4
	Độ lặp lại	±0,03	±0,04	±0,10	±0,35	±0,6	±2	±2 (±0.6) ^*4
Số lần đo (/s)		3600
Tốc độ quét (m/s)		85	226	355	707	990	11 giờ 30	990
Nhiệt độ môi trường (°C)		0 đến 45
Khối lượng (kg)	Bộ phận truyền ánh sáng	2.0	2,5	2.7	2.2	4.0	7,5	20,0
	Phần tiếp nhận ánh sáng				1.0	2.0	4,5	6.0
	Chân đế lắp đặt				1.6	3.0	4,5	7,0
	Tổng khối lượng	2.0	2,5	2.7	4,8	9,0	16,5	33,0

Khi đo đường kính ngoài của thanh tròn ở nhiệt độ môi trường 20 ± 5°C và số đếm trung bình là 896 lần (khoảng thời gian hiển thị 0,25 giây) trở lên (không bao gồm lỗi lượng tử hóa ±1 chữ số)
Độ tái lập: Chênh lệch so với giá trị đo được tại tâm vùng đo khi đo bằng cách di chuyển vật thể trong phạm vi lên xuống 70% và qua lại 100% tính từ tâm vùng đo Độ
tuyến tính: Thước chuẩn ở tâm vùng đo khu vực đo Độ lặp lại lỗi khi đo với các kích thước khác nhau
: giá trị ±2σ khi đo cùng một thước đo tiêu chuẩn nhiều lần tại trung tâm của khu vực đo (trong khi đo liên tục trong 2 phút)
Chỉ trung tâm vị trí đo
Giá trị trong ngoặc là để đo các vật thể có kích thước từ 0,05mm đến 0,1mm.
( ): Độ chính xác đo ở vùng đo phía dưới
LMGW2207 là loại có 2 vùng đo trên và dưới và có phần hiển thị chuyên dụng.
Hãy liên hệ với chúng tôi để biết thông tin FDA.

D7 Series (màn hình)

Model	D7	D7-M	D7-W
Số lượng cảm biến được kết nối	Một	Hai cảm biến giống hệt nhau LMG127/307/607/807	1 chiếc (cho LMGW2207)
Phần hiển thị giá trị đo	Các giá trị đo được từ hai vị trí có thể được hiển thị đồng thời trên phần hiển thị giá trị đo bên trái và bên phải Màn hình kỹ thuật số lên đến 7 chữ số Có thể chuyển đổi mm/inch
Khoảng thời gian hiển thị	Đặt tùy ý trong khoảng 0,28ms đến 4,4 giây: có thể đăng ký 5 loại
Cài đặt giá trị mục tiêu	Đặt riêng cho giá trị đo bên trái và bên phải
Cài đặt dung sai	Đặt giới hạn trên và dưới của dấu thập phân.
Chế độ đo	Chọn tối đa 2 vị trí đường kính ngoài và 3 vị trí khoảng cách
Xử lý tính toán dữ liệu	Giá trị trung bình, giá trị tối đa, giá trị tối thiểu, giá trị tối đa – giá trị tối thiểu, giá trị trung bình di chuyển
đầu ra dữ liệu	RS-232C, analog ±10V (BCD là tùy chọn)
báo thức	Khi lỗi nằm trong phạm vi dung sai, đèn trên bảng hiển thị sẽ sáng lên và tiếp điểm cảnh báo trên khối đầu cuối phía sau sẽ đóng lại.
người khác	Đo bằng tín hiệu bên ngoài, hiệu chuẩn, bù giá trị đo, cài đặt điểm 0
khối	4kg
Nguồn cấp	AC100-240V, 50/60Hz, 30VA

Dòng LMG-XY (bộ phận cảm biến)

Người mẫu		LMG127XY
nguồn sáng		Laser bán dẫn nhìn thấy được (bước sóng: 655nm)
lớp học laze		LỚP 2 (IEC/JIS ^*2 )
Phạm vi đo (mm)		0,1 ~ 12
Đơn vị hiển thị tối thiểu (μm)		0,01
khu vực đo	Bán kính từ tâm (mm)	6
Độ chính xác đo (μm) ^*1	Khả năng tái lập	±0,5
	sự tuyến tính	±0,5
	Độ lặp lại	±0,05
Số lần đo (/s)		3600
Tốc độ quét (m/s)		226
Nhiệt độ môi trường (°C)		0 đến 45
Khối lượng (kg)		Năm

Khi đo đường kính ngoài của thanh tròn ở nhiệt độ môi trường 20 ± 5°C và số đếm trung bình là 896 lần (khoảng thời gian hiển thị 0,25 giây) trở lên (không bao gồm lỗi lượng tử hóa ±1 chữ số)
Độ tái lập: Chênh lệch so với giá trị đo được tại tâm vùng đo khi đo bằng cách di chuyển vật thể trong phạm vi ±1 mm theo mỗi hướng X và Y tính từ tâm vùng đo.
Tuyến tính: Thay đổi kích thước của thước đo tiêu chuẩn tại tâm vùng đo Sai số lặp lại khi đo
: giá trị ±2σ khi đo liên tục cùng một thước đo chuẩn tại tâm vùng đo (khi đo liên tục trong 2 phút)
Hãy liên hệ với chúng tôi để biết thông tin FDA.

Dòng LMG-XY (phần hiển thị)

Model		D7-XY
Số lượng cảm biến được kết nối		LMG127XY 1 chiếc
Phần hiển thị giá trị đo		Hai giá trị đo được có thể được hiển thị đồng thời ở phần hiển thị giá trị đo bên trái và bên phải.
Khoảng thời gian hiển thị		Bất kỳ cài đặt nào trong khoảng từ 0,28 mili giây đến 4,4 giây: có thể đăng ký 5 loại (cũng có thể đặt đường trung bình động)
Cài đặt giá trị mục tiêu		Đặt riêng cho giá trị đo bên trái và bên phải
Cài đặt dung sai		Đặt giới hạn trên và dưới của dấu thập phân cho từng giá trị tính toán dữ liệu bên trái và bên phải.
Chế độ đo		Ngoài 2 vị trí trên đường kính ngoài và 3 vị trí trên mỗi X và Y, đường kính ngoài XY và giá trị trung bình của đường kính ngoài X và Y.
Xử lý tính toán dữ liệu		Giá trị trung bình, giá trị tối đa, giá trị tối thiểu, giá trị tối đa – giá trị tối thiểu
đầu ra dữ liệu		RS-232C, analog ±10V (BCD là tùy chọn)
báo thức		Khi lỗi nằm trong phạm vi dung sai, đèn trên bảng hiển thị sẽ sáng lên và tiếp điểm cảnh báo trên khối đầu cuối phía sau sẽ đóng lại.
người khác		Đo bằng tín hiệu bên ngoài, hiệu chuẩn, bù giá trị đo, cài đặt điểm 0
khối		4kg
Nguồn cấp		AC85 đến 264V, 50/60Hz, 30VA

Thiết bị đặc điểm kỹ thuật đặc biệt

Phát triển sản phẩm với tư cách là nhà sản xuất chuyên về dụng cụ đo laser. TOE có thể tùy chỉnh sản xuất một thiết bị đo laser đáp ứng mong muốn của người dùng, bắt đầu chỉ từ một thiết bị. TOE có thể phát triển và sản xuất các dụng cụ đo laze, bệ đo, đồ gá lắp và các chương trình thu thập dữ liệu khác nhau, vì vậy chúng tôi có thể đảm bảo hỗ trợ toàn diện.

Máy đo vi laser đặc biệt

Máy đo vi laser để đo vật thể có nhiệt độ cao

Hỗ trợ tổng thể cho việc phát triển và sản xuất phù hợp với điều kiện tại chỗ

Là nhà sản xuất chuyên về dụng cụ đo laze, chúng tôi cũng có thể xử lý việc tùy chỉnh để đáp ứng nhu cầu của các cơ sở sản xuất.
Chúng tôi có thể cung cấp hỗ trợ toàn diện cho việc phát triển và sản xuất các dụng cụ đo laze, bệ đo, đồ gá lắp và các chương trình thu thập dữ liệu khác nhau.
Có thể đo vật liệu có nhiệt độ cao lên tới 2400oC.

Đây là một thước đo vi mô bằng laser có thêm chức năng đo kích thước của các vật thể nóng sáng ở nhiệt độ cao. Những thay đổi về kích thước do giãn nở nhiệt ở nhiệt độ cao trong gốm sứ, kim loại, v.v. có thể được đo với độ chính xác cao.

Việc đo kích thước có độ chính xác cao của các vật thể có nhiệt độ cao vượt quá 1000oC gần như không thể thực hiện được bằng các dụng cụ đo loại tiếp xúc và mong muốn đo không tiếp xúc.

Các dụng cụ đo thông thường sử dụng ánh sáng laser phù hợp cho các phép đo có độ chính xác cao, không tiếp xúc, nhưng khi nhiệt độ tăng lên, ánh sáng phát ra từ vật thể trở nên mạnh hơn và đi vào phần tiếp nhận ánh sáng, khiến cho việc đo lường trở nên khó khăn.

TOE đã giải quyết vấn đề này thông qua nghiên cứu và thử nghiệm nhiều lần.

Máy đo vi laser để đo vật thể có nhiệt độ cao

Phương pháp đo

Đối tượng cần đo được đặt bên trong lò gia nhiệt và được đo thông qua kính cửa sổ lắp trên thành lò.

Việc đo kích thước có độ chính xác cao của các vật thể có nhiệt độ cao vượt quá 1000oC gần như không thể thực hiện được bằng các phương pháp tiếp xúc và mong muốn đo không tiếp xúc.

Các dụng cụ đo thông thường sử dụng ánh sáng laser là lý tưởng cho các phép đo không tiếp xúc, có độ chính xác cao, nhưng khi nhiệt độ tăng lên, ánh sáng phát ra từ vật được đo sẽ trở nên mạnh hơn và đi vào phần tiếp nhận ánh sáng, gây cản trở các phép đo.

Giải pháp cho vấn đề này là máy đo vi mô laser để đo các vật thể có nhiệt độ cao.

Chi tiết	Thông số kỹ thuật cơ bản (hình dạng, phạm vi đo, chức năng đo) giống như máy đo vi mô laser tiêu chuẩn.
Nhiệt độ của vật cần đo	Lên đến khoảng 2.400oC (chúng tôi cũng có thể tham khảo ý kiến của bạn về các phép đo nhiệt độ cao trên 2.400oC)
Mục đích	Đo độ giãn nở nhiệt ở nhiệt độ cao và biến dạng nhiệt của vật liệu như gốm sứ và kim loại
Nhận xét	1. Nhiệt độ vật thể đo được có liên quan đến lượng ánh sáng từ vật thể thực tế. 2. Độ chính xác của phép đo phụ thuộc vào độ dốc nhiệt độ và sự dao động của khí gần vật được đo. Nên sử dụng lò chân không để đo có độ chính xác cao.

Máy đo vi laser đặc biệt được sản xuất theo đơn đặt hàng. Vui lòng liên hệ với chúng tôi để biết thông số kỹ thuật.

Chương trình tạo biểu đồ tốc độ mở rộng

Đây là chương trình thu thập dữ liệu kích thước từ dữ liệu nhiệt kế và thước đo vi mô bằng laser, đồng thời tạo biểu đồ hệ số giãn nở.

Bởi vì nó sử dụng thiết bị đo kích thước không tiếp xúc nên có thể đo ngay cả khi vật cần đo có nhiệt độ cao hoặc thấp.
Tự động tính toán hệ số giãn nở bằng cách nhập dữ liệu nhiệt độ và kích thước vào máy tính
Hiển thị tốc độ mở rộng bằng đồ họa và tạo báo cáo

LMG series: Tokyo Optoelectronics Laser micro gauge – Thiết bị đo laser độ chính xác cao

LMG series Tokyo Optoelectronics (TOE) Laser micro gauge – Thiết bị đo laser độ chính xác cao

LMG series: LMG027, LMG127, LMG307, LMG607, LMG807, LMG1507, LMGW2207

Đặc điểm LMG series

Đo tốc độ cực cao 3600 lần/giây

Đạt được sự cải thiện hơn nữa về độ chính xác của phép đo

Độ ổn định của phép đo với phép đo không tiếp xúc

Được trang bị nhiều chế độ đo và chức năng hiển thị (bộ hiển thị dòng D7)

Model 2 trục <XY> tích hợp (dòng LMG-XY) cũng có sẵn.

Nguyên lý đo lường LMG series

Phương pháp phán đoán đoạn

Đo tốc độ cao

Độ chính xác cao hơn có thể với khoảng thời gian đo ngắn hơn.

Rút ngắn thời gian takt cho các phép đo tự động

Ghi lại các đỉnh chính xác hơn (giá trị tối đa và tối thiểu) trong quá trình đo liên tục

Tốc độ quét tăng lên cũng làm giảm độ mờ do rung dọc.

Phương thức đo lường LMG series

Đo tiêu chuẩn (đường kính ngoài)

Đo độ tròn, độ lệch tâm và độ lắc lư

Đo đường kính và khoảng cách chân đầu nối

Đo độ dày băng và tấm

Đo chiều rộng và vật thể lớn

Đo đường kính ngoài của máy khoan/máy nghiền cuối

Ứng dụng LMG series

Đo đường kính ngoài của dây, ren, ống điện khi đang chạy

Được tích hợp vào thiết bị kiểm tra tự động để đo chiều dài và đường kính

Đo nhiều đường kính dây và chiều rộng đai

Đo đường kính ngoài, độ tròn và độ xoay của con lăn và ống

Đo XY đồng thời của con lăn, ống và ống

Đo chiều rộng của băng, màng và tấm kim loại

Đo nhiệt độ cao của vật lò qua kính cửa sổ

Đo hình dạng của con lăn, v.v.
