MPW201B Line Impedance Stabilization Network (LISN) Micronix Một môi trường thử nghiệm có thể dễ dàng được xây dựng trong một không gian hạn chế. LISN là cần thiết để thực hiện phép đo nhiễu nhiễu ổn định và có thể tái tạo. Trở kháng của nguồn điện quan sát được từ phía EUT được giữ cố định bằng cách đưa LISN vào đường dây cấp nguồn.

EMI conducted emission

Khi đo lượng phát xạ dẫn được thải qua đường dây cấp điện, giá trị đo được sẽ bị ảnh hưởng bởi trở kháng của nguồn điện.

Mức ồn được đo ở mức thấp nếu trở kháng thấp và được đo ở mức cao nếu trở kháng cao ngược lại. Với điều này, không có tính phổ quát cũng như độ tin cậy trong giá trị đo được.

Sau đó, để đo tiếng ồn nhiễu một cách ổn định và có khả năng tái tạo, trở kháng của nguồn điện phải được giữ không đổi. Trở kháng của nguồn điện quan sát được từ phía EUT được giữ cố định bằng cách đưa mạng ổn định trở kháng đường dây (LISN) vào đường dây cấp điện.

Tuy nhiên, trở kháng của đường dây nguồn có đặc tính tần số nhưng đường cong trở kháng được cung cấp bởi CISPR



Cấu trúc



Xác nhận với CISPR16-1

Mạch của MPW201B sử dụng <50Ω/50μH và loại V> dựa trên CISPR16-1.

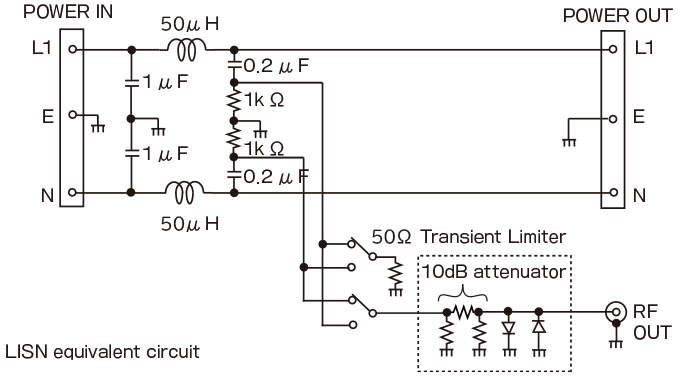

Dải tần từ 150kHz đến 30 MHz và điều kiện cung cấp điện là một pha, điện áp tối đa 250VAC, dòng điện định mức 15A và 50/60Hz. Như được trình bày trong mạch tương đương, nhiễu nhiễu phát ra từ EUT được dẫn đến bộ giới hạn nhất thời có đầu vào 50Ω thông qua bộ lọc thông cao gồm tụ điện và điện trở, sau đó đưa vào máy phân tích phổ MSA438E/538E/558E.

Có thể đo nhiễu nhiễu ở cả hai cực của L1 và N, nhưng có thể tạo ra xung điện áp cao nhất thời khi chuyển mạch đường đo. Để bảo vệ máy phân tích phổ khỏi xung này, một bộ giới hạn nhất thời bao gồm bộ suy giảm 10dB và điốt được tích hợp sẵn.

Thông số kỹ thuật

Frequency range	150kHz to 30MHz
Circuit type	50Ω/50μH and V type based on CISPR16-1
Impedance accuracy	±20％
Number of phase	Single
Max. power supply voltage	250VAC
Rated current	15A
Power supply frequency	50/60Hz
RF Connectors	BNC female
Transient limiter	Built-in
Operating temperature	0 to 40℃(Guaranteed at 23±10℃)
Dimensions	260(W)×125(H)×220(D)mm （excluding projections）
Weight	approx. 2.3kg

Dòng điện rò rỉ do tụ điện tích hợp trong LISN (MPW201B) là khoảng 53 mA @ 100 VAC/50 Hz, có thể gây điện giật hoặc ngắt cầu dao của nguồn điện. Chúng tôi khuyến nghị nên cung cấp riêng một biến áp cách ly hoặc nguồn điện ổn định AC với sản phẩm này và lắp đặt giữa LISN (MPW201B) và đường dây nguồn AC.
