MM6000 RF Matrix Switch Box Micronix Hộp chuyển mạch có thể kết hợp các tín hiệu RF nhiều đầu vào x nhiều đầu ra trong một ma trận.



• Hộp chuyển đổi ma trận RF dòng MM 6000 là thiết bị chuyển mạch tín hiệu RF có nhiều cổng đầu vào và cổng đầu ra.
• Với phần mềm ứng dụng, đường dẫn tín hiệu sẽ được chuyển mạch ở tốc độ cao và theo dạng ma trận, nhờ đó tín hiệu đầu vào sẽ được dẫn đến một cổng đầu ra tùy ý.

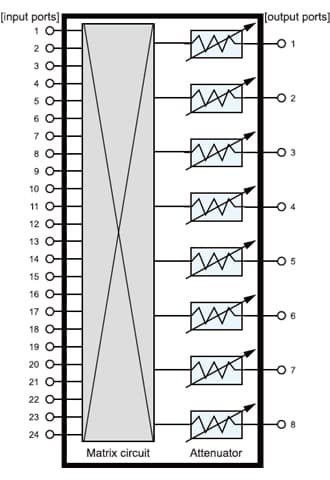

• Hơn nữa, bộ suy giảm lập trình điện tử được lắp đặt ở tất cả các cổng đầu ra và tín hiệu RF có thể bị suy giảm liền mạch.

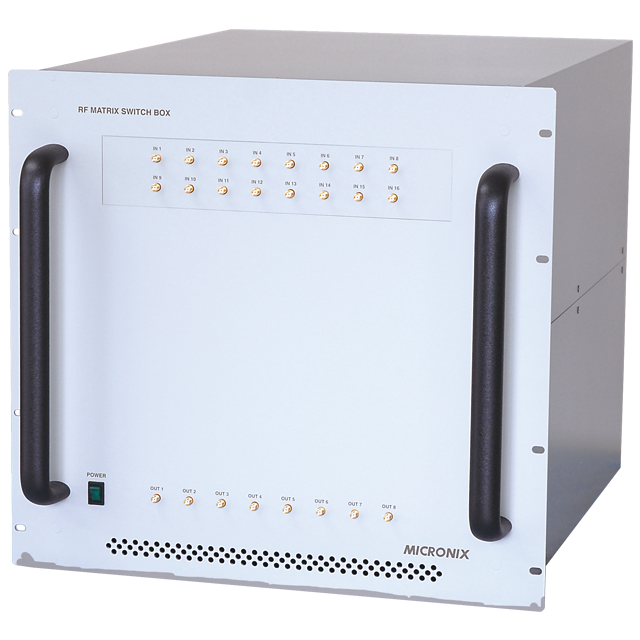

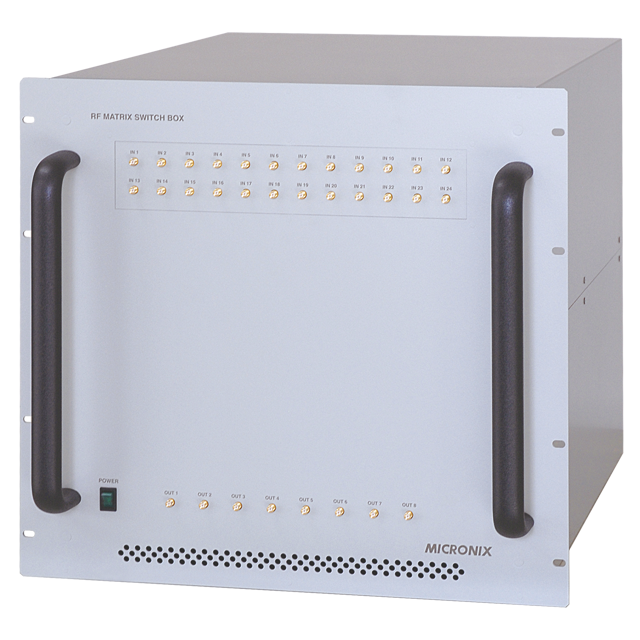

24 x 8 RF matrix switch box MM6824	16 x 8 RF matrix switch box MM6816



Model	MM6824	MM6816	MM6824C	MM6816C	MM6824D	MM6816D
Frequency range	700MHz to 4GHz00		700MHz to 6GHz		700MHz to 40GHz
VSWR	<2.0		<2.5		<2.5＠700M to 6GHz <3.0＠6G to 40GHz
Maximum input level (base station)	1W(+30dBm)		1W(+30dBm)		1W(+30dBm)
Maximum input level (terminals)	200mW(+23dBm)		200mW(+23dBm)		100mW(+20dBm)
Insertion loss	20dB(typical)		20dB(typical)＠700M to 4GHz 23dB(typical)＠4G to 6GHz		20dB(typical)＠700M to 6GHz 36dB(typical)＠6G to 30GHz 46dB(typical)＠30G to 40GHz
Isolation (switch)	≧80dB		≧80dB		≧50dB
Isolation (splitter)	≧17dB		≧15dB		≧15dB
Number of input / output ports (base station)	24	16	24	16	24	16
Number of input / output ports (terminals)	8		8		8
Input / output combination	1 to 1		1 to 1		1 to 1
RF Connectors	SMA(J)		SMA(J)		K(J)
Impedance	50Ω		50Ω		50Ω
Switch	Relay type		Relay type		Relay type
Attenuator	Electronic (digital)		Electronic (digital)		Electronic (digital)
Attenuation	0 to 95.5dB (0.5dB step)		0 to 95.5dB (0.5dB step)		0 to 95.5dB (0.5dB step)
Interface	LAN		LAN		LAN
Dimensions	483(W)×444(H)×550(D)mm		483(W)×444(H)×550(D)mm		Undecided
Shape	10U		10U		Undecided
Weight	approx.50kg	approx.45kg	approx.50kg	approx.45kg	Undecided
Power source	AC100V(50/60Hz)		AC100V(50/60Hz)		AC100V(50/60Hz)



Ứng dụng

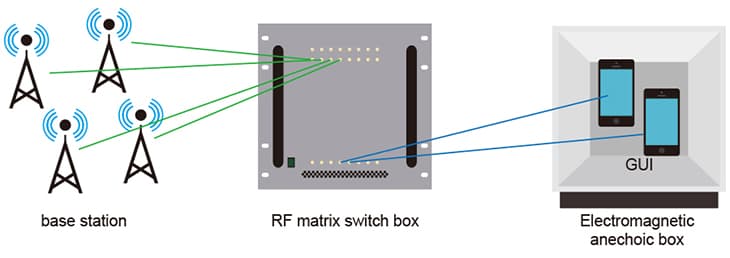

Môi trường đường truyền như chuyển giao giữa nhiều CA và 4 × 4 MIMO có thể được điều khiển bằng GUI. Chúng tôi sản xuất và bán các hộp chắn để cách ly thiết bị đầu cuối khỏi sóng vô tuyến thương mại.

Bảng chú giải

• CA=Tập hợp nhà cung cấp dịch vụ. Công nghệ tăng tốc độ bó các sóng vô tuyến (đường) có tần số khác nhau.
• MIMO=Nhiều đầu vào và nhiều đầu ra. Công nghệ truyền và nhận nhiều dữ liệu đồng thời bằng sóng vô tuyến cùng tần số sử dụng nhiều ăng-ten trên trạm gốc và thiết bị đầu cuối.



Phần mềm điều khiển

Đây là phần mềm ứng dụng điều khiển từ xa từ PC trong mạng LAN.

Vì cổng được người dùng khác sử dụng là cổng độc quyền nên hoạt động sai sót sẽ được ngăn chặn. Có thể điều khiển tối đa bốn đơn vị hộp ma trận RF bằng GUI.

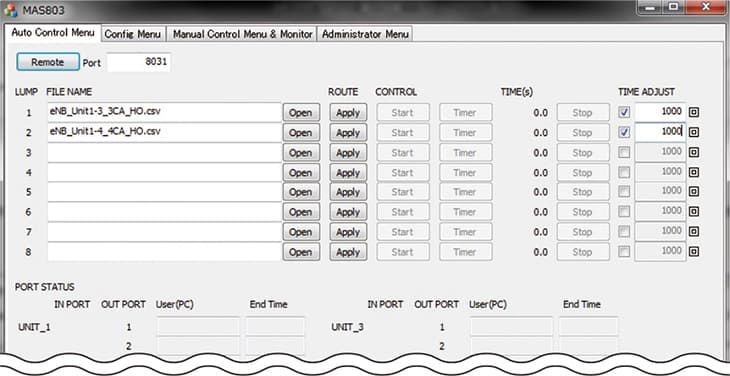

Màn hình điều khiển tự động: Một menu điều khiển chung việc cài đặt tuyến chuyển mạch và bộ suy hao được tạo trước.

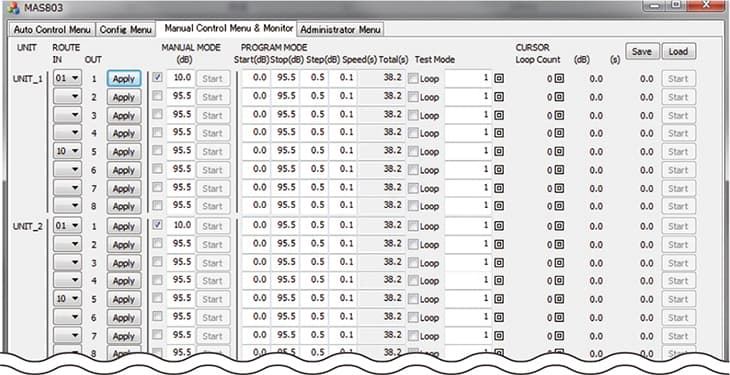

Màn hình điều khiển thủ công: Một menu điều khiển cài đặt đường dẫn công tắc và bộ suy giảm riêng biệt.

Cấu hình hệ thống và hình ảnh giá đỡ

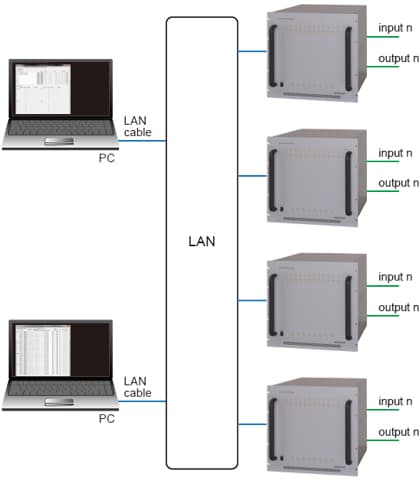

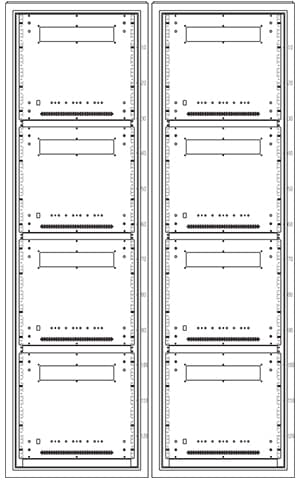

Có khả năng điều khiển cùng một thiết bị từ nhiều PC trong mạng LAN.	Hình ảnh ma trận 24 x 8 Đường dẫn giữa đầu vào và đầu ra có thể được chuyển đổi tự do.	Hình ảnh lắp đặt 8 thiết bị. 4 thiết bị có thể được lắp đặt trên giá 44 U. (Trừ mẫu D)

*Vui lòng liên hệ với chúng tôi để biết chi tiết và kết hợp hệ thống.
