DM-8000H của Iwatsu là hệ thống kiểm tra Isolation System với băng thông tần số DC~500MHz, cho phép đo đồng thời đa kênh (2ch~24ch). Các bộ phận đo và vận hành điện áp cao được tách biệt bằng cách ly cáp quang. DM-8000H thích hợp để đo đồng thời tín hiệu nhánh trên và nhánh dưới của biến tần, đo tổn thất mô-đun điện,…

Danh mục: Thiết bị kiểm tra máy biến áp

Liên hệ báo giá

Tư Vấn Kỹ Thuật

DM-8000H Iwatsu Isolation System

Hỗ trợ đo đồng thời băng rộng, đa kênh và đo điện áp cao thả nổi

Đặc trưng

Băng thông tần số DC~500MHz
Đo đồng thời đa kênh (2ch~24ch)
Các bộ phận đo và vận hành điện áp cao được tách biệt bằng cách ly cáp quang
Phần đo điện áp cao hoạt động bằng pin (hoạt động liên tục trong khoảng 12 giờ)

Lý tưởng cho các ứng dụng này

Đo đồng thời tín hiệu nhánh trên và nhánh dưới của biến tần
Đo tổn thất mô-đun điện
Đo xung điện khoảng cách xa của các công tắc, v.v. (khoảng cách truyền tối đa 200m)
Quan sát dạng sóng xung sét

DM-8000

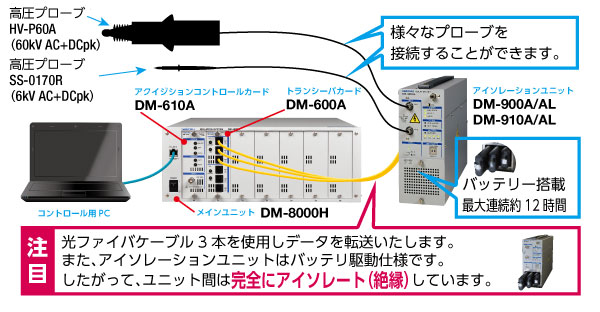

Ưu điểm của sự cách ly hoàn toàn

Khi đo Vce và Vge nhánh trên của biến tần cần đo điện áp cổng và điện áp cực góp dựa trên dạng sóng đầu ra. Sẽ rất nguy hiểm khi sử dụng đầu dò đầu vào một đầu được cung cấp cùng với máy hiện sóng nên không thể sử dụng được.

Trước đây, các đầu dò vi sai đã được sử dụng cho các phép đo như vậy, nhưng do tỷ lệ loại bỏ cùng pha và hạn chế điện áp cùng pha, dạng sóng bị biến dạng và khó đảm bảo đủ băng thông đo.

Trong hệ thống cách ly này, cách ly cáp quang và chạy bằng pin cho phép quan sát tín hiệu chính xác mà không gặp những ràng buộc trên.

Ví dụ cấu hình hệ thống

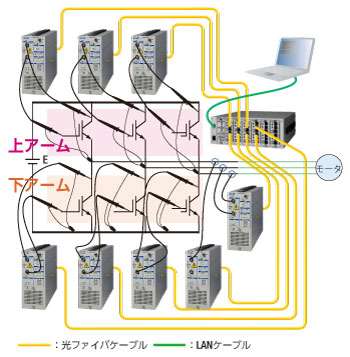

Đo đồng thời nhánh trên và dưới của biến tần 3 pha

Có thể đo đồng thời Vce, Vge, Ic, điện áp đầu ra và dạng sóng dòng điện của nhánh trên và nhánh dưới của biến tần. Ngoài ra, có thể đo được các thông số như dv/dt, di/dt và tổn thất điện năng.

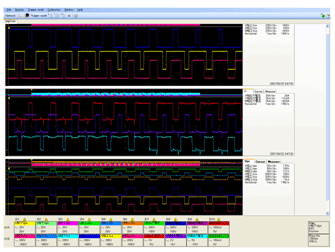

Measurement screen example

	Order number	Qty.
Main unit	DM-8000H	1
Acquisition control card	DM-610A	1
Transceiver card	DM-600A	4
Isolation unit(16ch)	DM-900A	8
Optical fiber cable(5m)	DM-005	8

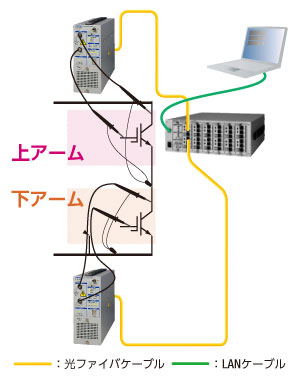

Đo đồng thời nhánh trên và dưới của biến tần một pha

Product name	Order number	Qty.
Main unit	DM-8000H	1
Acquisition Control card	DM-610A	1
Transceiver card	DM-600A	1
Isolation unit(4ch)	DM-900A	2
Optical fiber cable(5m)	DM-005	2

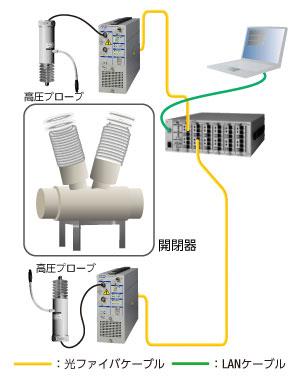

Đo đột biến đa điểm ở khoảng cách xa như công tắc

Trong các phép đo đột biến cho thiết bị chuyển mạch, khi khoảng cách giữa phần đo điện áp cao và phần vận hành được tách ra, có thể đo khoảng cách lên tới 200m bằng cách kéo dài cáp quang.

Product name	Order number	Qty.
Main unit	DM-8000H	1
Acquisition Control card	DM-610A	1
Transceiver card	DM-600A	1
Isolation unit(4ch)	DM-900A	2
Optical fiber cable(100m)	DM-009	2

1 đánh giá cho DM-8000H Iwatsu Isolation System

Chưa có đánh giá nào.

Hãy là người đầu tiên nhận xét “DM-8000H Iwatsu Isolation System” Hủy

Isolation Unit DM-900A/900AL/910A/910AL Specifications

Item		DM-900A	DM-900AL	DM-910A	DM-910AL
Signal input part	Frequency characteristics (-3dB)	500MHz
	Band limiter	20MHz/100MHz
	Input impedance	1MΩ//16pF
	Maximum input voltage	400Vmax(DC+peak AC≦5kHz)CAT I
	Number of channels	2 (However, no isolation between channels)		1
	Input coupling	GND, DC1M, AC1MΩ		GND, DC1MΩ
	Input sensitivity	2mV/div~10V/div,1-2-5 step		MAIN:50mV/div~5V/div,1-2-5 step Zoom:2mV/div~1V/div,1-2-5 step
	Offset range	2mV/div ~ 50mV/div: ±1V 100mV/div ~ 500mV/div: ±10V 1V/div ~ 10V/div: ±100V		MAIN: 50mV/div ~ 500mV/div: ±10V 1V/div ~ 5V/div: ±100V ZOOM: 2mV/div ~ 20mV/div: ±2V 50mV/div ~ 1V/div: ±20V
	DC gain accuracy	±(1.5％ +0.5％ of fullscalle)
	Offset accuracy	2 mV/div ~ 50 mV/div :① 100 mV/div ~ 500 mV/div :② 1 V/div ~ 10 V/div :③		CH1-MAIN : 　50mV/div ~ 500mV/div :② 　1V/div ~ 5V/div :③ CH2-ZOOM : 　2mV/div ~ 20mV/div : ① 　50mV/div ~ 1V/div :②
	Offset accuracy	①:±(1.0% +0.5% of fullscalle+1mV) ②:±(1.0% +0.5% of fullscalle+10mV) ③:±(1.0% +0.5% of fullscalle+100mV)
	Probe sense	10:1, 100:1, 1000:1(Detection/optional setting)
	Maximum Sample rate	2GS/s (1ch), 1GS/s (2ch)		1GS/s
	Vertical axis resolution	8-bit		8 bits + 8 bits
	Maximum memory length	500kpoints/ch	16Mpoints/ch	500kpoints/ch	16Mpoints/ch
Trigger System part	Trigger source	CH1, CH2		CH1-MAIN
	Trigger slope	Positive/Negative
	Coupling	AC, DC, HFREJ, LFREJ
	Level range	125% of full scale
Interface		1 pair of 3 optical interfaces (2m to 200m optical fiber)
Power supply battery part	Battery	Three battery packs can be integrated (can operate with one)
	Battery	Can be charged with the main unit
	Battery Charger	Sold separately
	Power consumption	120VAmax(AC power supply)
	Battery Operating time	Approximately 12 consecutive hours (when 3 batteries are used)
	Battery Charging time	Charging with the main unit for approx. 6 hours
	AC power supply	AC100V~240V(50/60Hz)
Calibration signal		0.6V/6V (Switching)
Mechanism	External dimensionsmm	Approx.122W×258H×544D
	Weight	Approx. 7kg (excluding battery pack and accessories) Battery pack (sold separately) Mass approx. 660g/piece
	Operating environmental temperature	0 ~ 40ºC
	Performance warranty temperature	10 ~ 35ºC
Accessories	Battery pack	Sold separately
Power cord	1 pc

Main unit DM-8000H Specification

Item		DM-8000H
Transceiver card	Number of connected slots	6 slots (up to 12 isolation units or acquisition units can be connected)
Time axis	Sweep range	1ns/div ~ 20s/div
	Clock accuracy	≦10ppm
	Acquisition mode	Normal/Peak
Trigger system	Trigger operation mode	Auto, Normal, Single, Stop
	Trigger source	Up to 24CH, EXT trigger
	Trigger type	Edge, pulse width
	Trigger delay	Yes
Power supply part	AC power supply	100 ~ 240V( 50/60Hz)
Power supply part	Power consumption mass	130VAmax
Accessories	LAN cable	1 pc
	Power cord	1 pc
	Instruction manual	CD-R
	Control software	IS Viewer DM-800 CD-R (1 pc)

Transceiver Card DM-600A Specifications

Item	DM-600A
Isolation unit/ Number of acquisition unit connections	DM-600A: 2( DM-900A/AL, DM-910A/AL)
Operation indicator	Equipped with LED status display
Mechanism	Card type to be inserted into the main unit DM-8000H
Operating environmental temperature	0 ~ 40ºC
Performance warranty temperature	0 ~ 35ºC

Control software IS viewer DM-800 specifications (included with DM-8000H main unit)

Item		DM-8000
Main features	Operations	＋，－，×，÷，¦×¦，¦÷¦，∫，dy/dx
	Parameter measurement	Max, Min, p-p, Top, Base, Top-Base, RMS, CycleRMS, Mean, Cyclemean, +/－Overshoot, TransitionTime, dv/dt, Freq, Period, +/－PulseCount, +/－PulseWidh, Duty, Integral, Integral(abs), Integr(al pos), Integr(al neg), Ske(w ％), Ske(w Level)
	Other functions	XY display, FFT, cursor, smoothing, channel deskew, rescale, offline view function
	Waveform save	CSV
	Image save	BMP, PNG,Clipboard
	Setup save	with Waveform/without Waveform
Accessories	Installer	CD-R (1 pc)
PC specifications		CPU: 1GHz or faster 64-bit CPU Memory: At least 2 GB OS: Windows 7 SP1 (64-bit), Windows 8.1 (64-bit), Windows 10 (64-bit) Display: WXGA display (1280 x 768 pixels) or higher recommended (SXGA display (1280×1024) required for full display)

Order number	Frequency bandwidth (MHz)	Attenuation	Input withstand voltage(kV)			Cable length
Order number	Frequency bandwidth (MHz)	Attenuation	Acrms	Vdc+Acpeak	Impulse peak	Cable length
Click here for high voltage passive probes
*SS-101R*	DC~500	10 : 1	–	0.6	–	1.5m
*PHV1000*	DC~400	100 : 1	1.0	–	6.0	2.0m
*PHVS1000*	DC~400	1000 : 1	1.0	–	6.0	2.0m
*PHV641-L*	DC~380	100 : 1	2.0	3.0	4.0	1.2m
*PHV642-L*	DC~300					2.0m
*PHV643-L*	DC~150					3.0m
*PHV661-L*	DC~380		2.8	4.0	6.0	1.2m
*PHV662-L*	DC~300					2.0m
*PHV663-L*	DC~150					3.0m
*PHVS662-L*	DC~400	1000 : 1	2.8	4.0	6.0	2.0m
*PHVS663-L*	DC~250		2.8	4.0	6.0	3.0m
*PHV4002-3*	DC~100		14.0	20.0	40.0	3.0m
*HV-P30A*	DC~50		–	30.0	40.0	3.0m
*HV-P60A*	DC~50	2000 : 1	–	60.0	80.0	4.0m


PHVS662-L	HV-P30A

Product name

Order number

High-speed main unit *1

DM-8000H

Acquisition control card

DM-610A

Transceiver card

DM-600A

Isolation unit (500k points) *2

DM-900A

Isolation unit (16M points) *2

DM-900AL

Isolation unit (high resolution, 500k points) *3

DM-910A

Isolation unit (high resolution, 16M points) *3

DM-910AL

DM-910A, DM-910ALDedicated probe (made-to-order product)

Input RC	33 MΩ±5% // 6 pF ± 1pF
Attenuation	Within 100: 1 ±1% (single probe)
Frequency bandwidth	DC~10MHz ±0.2dB DC~350MHz – 3dB
Waveform compensation possible input capacitance	14pF~18 pF
Cable length	2m
Connector type	BNC
Input withstand voltage	1kV(DC+Peak AC)
Probsense	Yes

IE-1233

Battery pack

NL2044HD22

Battery charger*4

CH5050A

Optical fiber cable S(2m) *5

DM-002

Optical fiber cable S(5m) *5

DM-004

Optical fiber cable(5m)

DM-005

Optical fiber cable(10m)

DM-006

Optical fiber cable(20m)

DM-007

Optical fiber cable(50m)

DM-008

Optical fiber cable(100m)

DM-009
