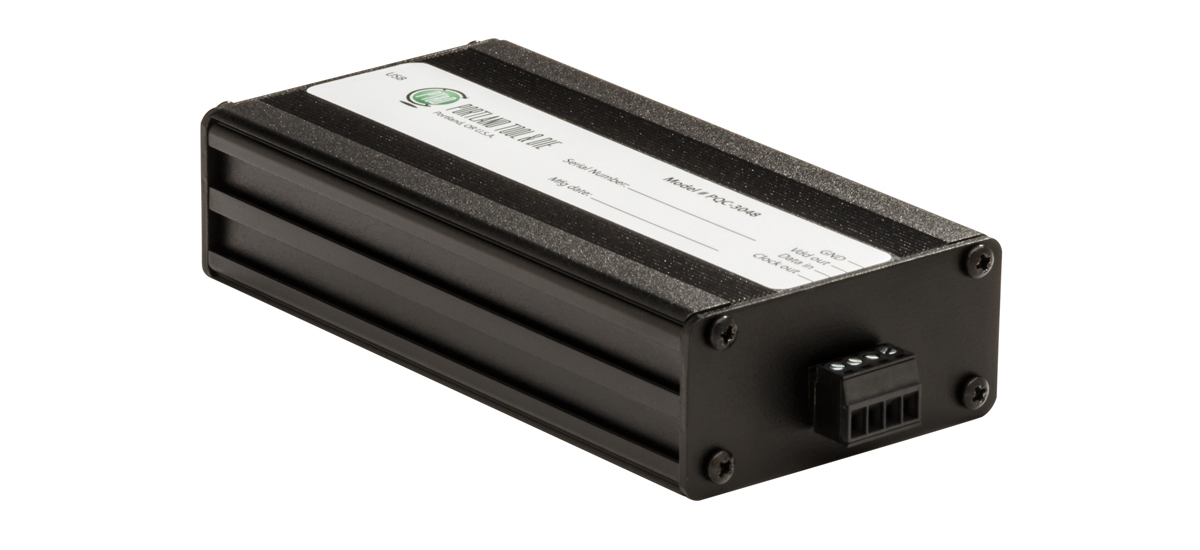

DCC-1448 & PQC-3048 Listen MEMS Microphone Interfaces – Bộ giao tiếp microphone MEMS

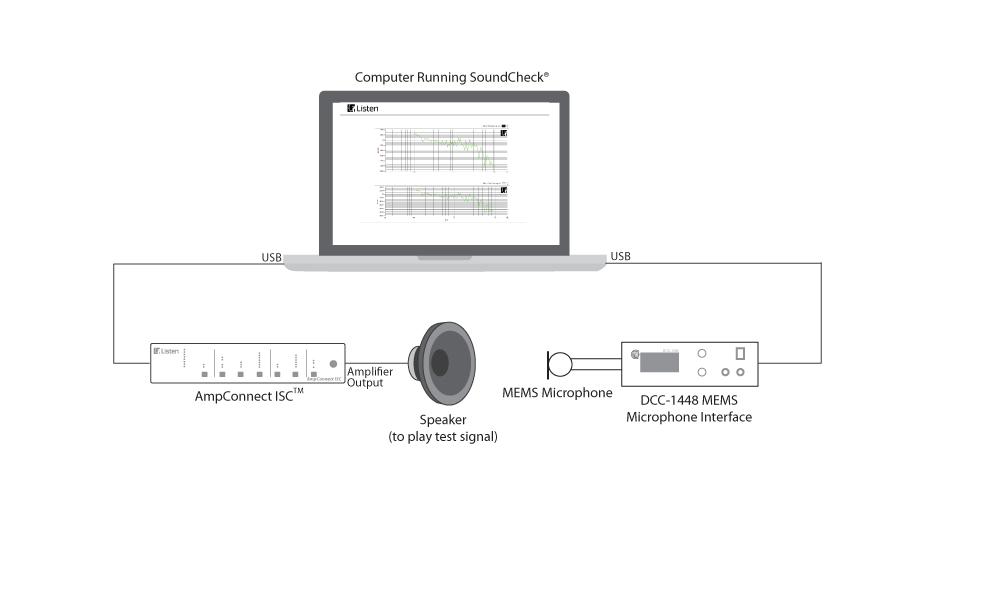

DCC-1448 là giao diện cấp nghiên cứu để đo lường và mô tả đặc điểm của micrô MEMS (Hệ thống vi cơ điện tử) và các thiết bị khác với đầu ra PDM (Điều chế mật độ xung) 1 bit. Được sử dụng kết hợp với hệ thống kiểm tra âm thanh như SoundCheck®, nó tạo thành giải pháp hoàn chỉnh cho thử nghiệm định lượng và đo lường micrô kỹ thuật số MEMS.

Ngoài việc chuyển đổi đầu ra PDM 1 bit của micrô MEMS thành tín hiệu PCM 24 bit, 48kHz, nó còn bao gồm các tính năng để đo các đặc điểm riêng của micrô MEMS. Chúng bao gồm đồng hồ có thể lập trình để đo hiệu suất so với tốc độ lấy mẫu, nguồn điện có thể lập trình để đo hiệu suất so với điện áp cung cấp và máy phát suy giảm từ chối nguồn điện để đo tỷ lệ từ chối nguồn điện (PSRR). Thiết bị này không gây tiếng ồn và do đó có thể được sử dụng bên trong buồng không phản xạ, một tính năng hữu ích vì micrô MEMS chỉ có thể điều khiển cáp ngắn.

Các tính năng bao gồm:

• Kiểm soát và cấu hình trong SoundCheck, qua USB hoặc sử dụng bảng điều khiển phía trước
• Hoạt động đơn giản – đầu vào dữ liệu, đồng hồ, Vdd và giao diện mặt đất nằm trên bảng điều khiển phía trước và bảng điều khiển phía sau chứa các giao diện USB và
• SPIDIF để kết nối với giao diện âm thanh của máy tính
• Đầu ra âm thanh kỹ thuật số SPDIF và USB đồng thời tương thích với hầu hết các thiết bị kiểm tra có đầu vào âm thanh kỹ thuật số và cả máy tính Mac và Windows.
• Đồng hồ có thể lập trình thường hoạt động như đồng hồ chính, nhưng cũng có thể hoạt động ở chế độ phụ (ví dụ: để đo hiệu suất của máy phát tín hiệu PDM, đồng bộ hóa nhiều micrô trong một mảng hoặc khi sử dụng đồng hồ ngoài được ưu tiên)
• Chuyển đổi diễn ra hoàn toàn trong miền kỹ thuật số
• Có thể giao tiếp với hai micrô cùng lúc. Điều này hữu ích để kiểm tra sản phẩm hoàn thiện có chứa nhiều micrô hoặc để mô tả các cặp phù hợp. Khi sử dụng hai micrô, tất cả các kết nối đều được chia sẻ, bao gồm cả đường dữ liệu; một micrô truyền dữ liệu trên cạnh tăng của xung đồng hồ và micrô còn lại trên cạnh giảm của xung đồng hồ.
• Bên trong thiết bị, dữ liệu đã giải mã được gửi đến các kênh trái và phải của đầu ra SPDIF và USB. Khi sử dụng hai micrô, đường lựa chọn L/R của một micrô được nối đất và micrô còn lại được nối với Vdd.
