Giao diện dữ liệu âm thanh nối tiếp có thể lập trình Portland Tool & Die PIO-9216 cung cấp kết nối đơn giản và trực tiếp giữa các thành phần của bảng mạch như DSP, DAC, ADC, CODECS, v.v. và hệ thống kiểm tra âm thanh của bạn. Điều này cho phép kiểm tra chính xác các thiết bị sử dụng định dạng dữ liệu âm thanh I2S, Left Justified, Right Justified và TDM. Khả năng này rất có giá trị trong phòng thí nghiệm R&D để đánh giá và gỡ lỗi các thiết kế bảng mạch và cũng phổ biến trên dây chuyền sản xuất, ví dụ, để kiểm tra/QC các bảng mạch trước khi lắp vào thiết bị. PIO-9216 hoạt động với bất kỳ hệ thống kiểm tra âm thanh nào và có thể được điều khiển bằng máy tính từ bên trong SoundCheck hoặc thông qua chương trình bên ngoài.

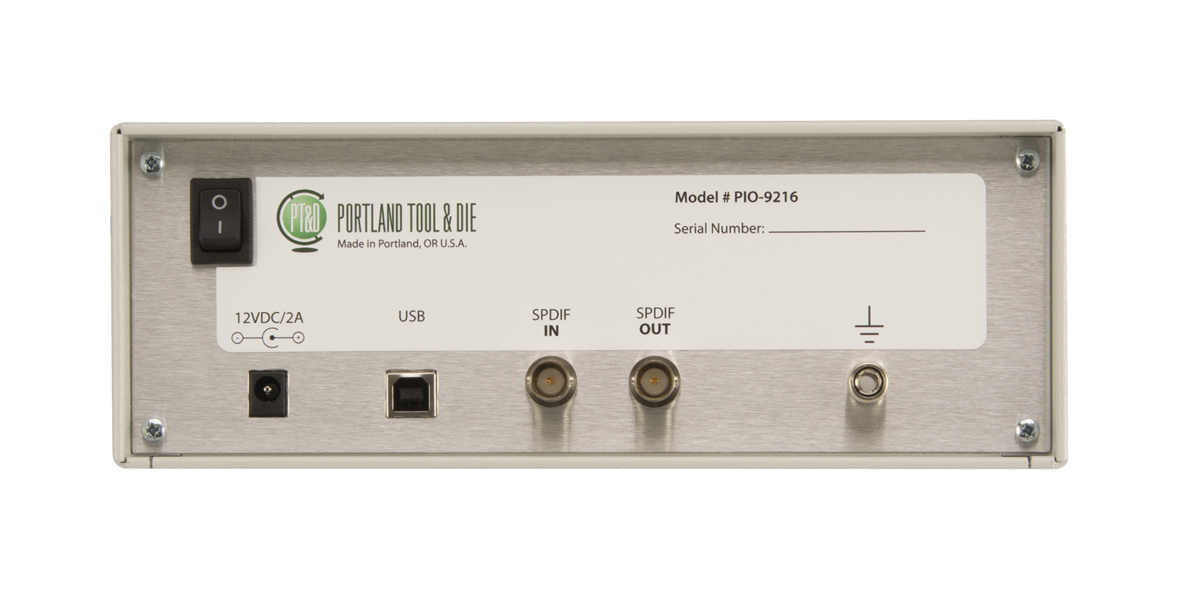

PIO-9216 giao tiếp với các hệ thống kỹ thuật số với các mẫu âm thanh từ 8 đến 24 bit và từ tốc độ mẫu từ 4 đến 216 kHz và hỗ trợ một hoặc hai kênh. Âm thanh đã giải mã có sẵn để giao tiếp trực tiếp với máy tính qua giao diện âm thanh USB tương thích phổ biến hoặc qua SPDIF. Giao diện USB sử dụng bộ chuyển đổi tốc độ mẫu kỹ thuật số thuần túy để cho phép máy tính phổ thông truy cập vào các thiết bị có tốc độ mẫu và độ sâu bit bất thường trong khi giao diện SPDIF có thể được thiết lập để truyền âm thanh trực tiếp hoặc chuyển đổi tốc độ mẫu.

Cổng nối tiếp có thể lập trình cung cấp xung nhịp chính, xung nhịp bit và xung nhịp khung rời rạc. Xung nhịp chính có thể hoạt động ở tần số lên đến 50 MHz và có thể được tạo hoặc nhận. Xung nhịp bit và xung nhịp khung đồng bộ với nguồn và cũng có thể được tạo hoặc nhận. Việc căn chỉnh dữ liệu bên trong khung dữ liệu, kích thước của khung dữ liệu và tỷ lệ NxFS của xung nhịp chính đều có thể lập trình độc lập.

Thiết bị đầu cuối dữ liệu, sử dụng đầu nối BNC 50 Ohm, là hai chiều và có thể được thiết lập để truyền hoặc nhận dữ liệu. Mỗi đầu nối đầu vào/đầu ra được đệm và phản xạ trên một giao diện giám sát chuyên dụng cho phép máy hiện sóng giám sát hoặc đánh hơi tín hiệu mà không cần tải mạch đang thử nghiệm. Tính linh hoạt của giao diện cho phép thiết bị giao tiếp với hầu hết mọi IC âm thanh kỹ thuật số.

Xem thêm các sản phẩm khác của Listen tại đây!

PIO-9216 Listen Digital Serial Data Audio Interface >> Brochure pdf download

Mã đặt hàng

• Part # 5813: Portland Tool & Die PIO-9216 I2S and serial audio interface
