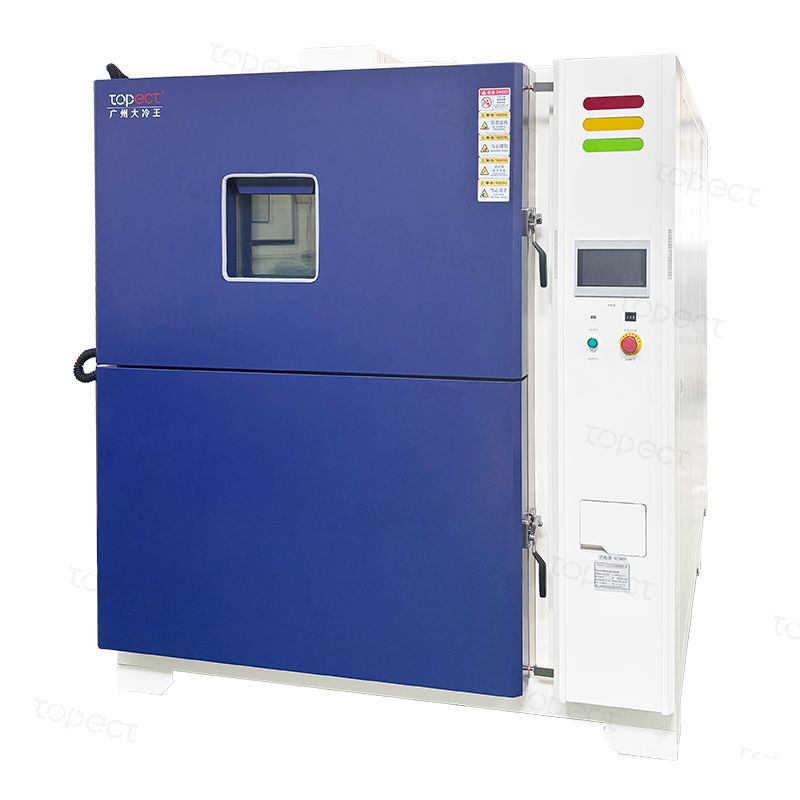

Bộ cung cấp nguồn ACBuồng thử nghiệm sốc nhiệt 2 vùng TOPECT 100L ~ 300L – Thermal Shock Test Chamber
Model: TⅡ100-40W | TⅡ200-40W | TⅡ300-40W | TⅡ100-55W | TⅡ200-55W | TⅡ300-55W | TⅡ100-65W | TⅡ200-65W |NTⅡ300-65W
● Đường kính bên trong có thể được tùy chỉnh theo yêu cầu của khách hàng.
● Khóa đòn bẩy độc đáo.
● Có thể thêm cửa sổ quan sát.
● Có lỗ dẫn chì ở cả hai mặt.
● Sử dụng phương pháp 2 pha giúp rút ngắn thời gian phục hồi nhiệt độ của mẫu.
● Phương pháp di chuyển lên xuống của giỏ thử nghiệm; Nó được truyền động đều đặn bằng xi lanh.
Xem thêm các sản phẩm khác của TOPECT tại đây!
Thông số kỹ thuật của Buồng thử nghiệm sốc nhiệt 2 vùng TOPECT 100L ~ 300L – Thermal Shock Test Chamber
| Model | TⅡ100-40W | TⅡ200-40W | TⅡ300-40W | TⅡ100-55W | TⅡ200-55W | TⅡ300-55W | TⅡ100-65W | TⅡ200-65W | TⅡ300-65W | ||
| Thể tích bên trong (L) | 100 | 200 | 300 | 100 | 200 | 300 | 100 | 200 | 300 | ||
| Kích thước bên trong (mm) | W | 650 | 650 | 970 | 650 | 650 | 970 | 650 | 650 | 970 | |
| H | 460 | 460 | 460 | 460 | 460 | 460 | 460 | 460 | 460 | ||
| D | 370 | 670 | 670 | 370 | 670 | 670 | 370 | 670 | 670 | ||
| Kích thước bên ngoài (mm) | W | 1660 | 1660 | 1980 | 1660 | 1660 | 1980 | 1660 | 1660 | 1980 | |
| H | 2050 | 2050 | 2050 | 2050 | 2050 | 2050 | 2050 | 2050 | 2050 | ||
| D | 2100 | 2400 | 2400 | 2100 | 2400 | 2400 | 2100 | 2400 | 2400 | ||
| Trọng lượng mẫu (kg) | 7.8 | 7.8 | 7.8 | 7.8 | 7.8 | 7.8 | 7.8 | 7.8 | 7.8 | ||
| Phương pháp thử nghiệm | Giỏ treo của vùng mẫu đi lên hoặc đi xuống | ||||||||||
| Nhiệt độ làm nóng trước và làm mát trước | Làm nóng trước: (60～185)℃ Làm mát trước: (-80～5)℃ | ||||||||||
| Phục hồi nhiệt độ a/Thời gian chuyển mạch | Thời gian phục hồi: 2～5 phút Thời gian chuyển mạch: ≤10 giây | ||||||||||
| Độ lệch nhiệt độ (℃) | ±2,0℃ | ||||||||||
| Thời gian phơi nhiễm | Tiếp xúc ở nhiệt độ cao: 30 phút Tiếp xúc ở nhiệt độ thấp: 30 phút | ||||||||||
| Cân nặng (kg) | 1090 | 1480 | 1550 | 2000 | 1100 | 1510 | 1580 | 1170 | 1590 | ||
| Dòng điện tối đa (A) | 46 | 60 | 65 | 110 | 51 | 65 | 65 | 58 | 96 | ||
| Công suất (kW) | 30 | 37 | 40 | 76 | 32 | 40 | 40 | 37 | 60 | ||
| Nước làm mát tuần hoàn (t/h) | 5 | 8 | 8 | 15 | 5 | 10 | 10 | 9 | 13 | ||
| Vật liệu | Phòng bên trong | SUS304Tấm thép không gỉ SS304 | |||||||||
| Phòng ngoài | Tôn mạ kẽm hai mặt – bề mặt được xử lý bằng sơn tĩnh điện | ||||||||||
| Cách nhiệt | Bông thủy tinh/Rockwool & xốp PU chịu nhiệt độ cao | ||||||||||
| Bộ truyền động | Bể chứa nhiệt độ cao | Lò sưởi: dây sưởi điện niken-crom | |||||||||
| Quạt sốc nhiệt độ cao; quạt hướng trục để gia nhiệt trước | |||||||||||
| Bể chứa nhiệt độ thấp | Bộ gia nhiệt: dây điện gia nhiệt niken-crom; bộ tái sinh: tấm nhôm lát | ||||||||||
| Quạt: Quạt chịu nhiệt độ thấp | |||||||||||
| Trình điều khiển giảm chấn | Xi lanh khí nén: Để dẫn động xi lanh di chuyển lên xuống | ||||||||||
| Cung cấp không khí | |||||||||||
| Hệ thống làm lạnh | Chế độ làm lạnh: Máy nén loại piston có độ ồn thấp & làm lạnh tầng nhị phân | ||||||||||
| Chất làm lạnh: Chất làm lạnh bảo vệ môi trường R404A, R23 | |||||||||||
Hệ thống điều khiển |
Màn hình & PLC | 7.0″ hoặc 10.0″, độ phân giải 800×480, đầu ra hỗn hợp PLC | |||||||||
| Chế độ chạy | Chế độ chương trình | ||||||||||
| Chế độ cài đặt | Tiếng Trung giản thể và tiếng Anh, nhập bằng cảm ứng | ||||||||||
| Năng lực chương trình | nhóm chương trình, mỗi nhóm gồm 3 phần để cài đặt 32000 chu kỳ. Chương trình có chức năng liên kết. | ||||||||||
| Cài đặt phạm vi | Điều chỉnh ±5.0℃ theo phạm vi tối đa của thiết bị | ||||||||||
| Độ phân giải màn hình | Nhiệt độ: 0,1℃; thời gian: s | ||||||||||
| Cảm biến | PT100 (điện trở bạch kim) | ||||||||||
| Chế độ điều khiển | Cân bằng lạnh ở nhiệt độ thấp & PID bão hòa chống tích phân & tự động điều chỉnh | ||||||||||
| Bản ghi đường cong | Có chức năng lưu trữ dữ liệu tự động. Người dùng có thể duyệt dữ liệu bằng cách trượt trên màn hình; có sẵn chức năng chụp ảnh màn hình. | ||||||||||
| Chức năng bổ sung | Báo động lỗi, nguyên nhân và phương pháp xử lý: Khởi động/dừng theo thời gian; bảo vệ khi mất điện, chức năng phân quyền người dùng | ||||||||||
| Chức năng giao tiếp | Hỗ trợ RS485, LAN (cổng internet), GPRS (điện thoại) và các phương thức giao tiếp khác, cho phép người dùng giám sát từ xa một cách đơn giản. Thu thập dữ liệu: Máy tính tương thích IBM PC. CPU trên PII, bộ nhớ trên 128MB, hệ điều hành bằng tiếng Trung giản thể/tiếng Anh. | ||||||||||
| Thu thập dữ liệu | 1. Với giao diện USB, dữ liệu đường cong trong ba tháng có thể được lưu trữ và dữ liệu đường cong và dữ liệu thử nghiệm lịch sử có thể được tải xuống. 2. Có thể thay thế cho máy ghi. Với bộ nhớ bổ sung tích hợp, dữ liệu 3 tháng có thể được lưu trữ trong điều kiện máy hoạt động liên tục 24 giờ. Thời gian lấy mẫu là 1 phút. Có thể thay thế bộ nhớ máy tính. Người dùng có thể xuất dữ liệu lịch sử qua ổ USB (thời gian tùy chọn) và tạo tệp ở định dạng CSV. 3. Kết nối với máy tính (tùy chọn) – Ghi lại dữ liệu thử nghiệm thông qua phần mềm giám sát máy tính. Nó có thể hiển thị đường cong. Máy tính có thể được sử dụng như một thiết bị đầu cuối từ xa để thực hiện giám sát từ xa. |
||||||||||
| Khí nén |
Áp suất: 0,5～0,7MPa Lưu lượng: 0,1m3/phút | ||||||||||
| Nước làm mát tuần hoàn |
Áp suất nước: 0,25～0,4MPa Nhiệt độ nước: ≤30℃ | ||||||||||
| Nguồn điện (V)/(Hz) |
Điện áp xoay chiều 380V±38V Tần số 50Hz±0.5Hz 3 pha 4 dây & bảo vệ tiếp địa | ||||||||||
| Cấu hình tiêu chuẩn |
1Lỗ thử nghiệm Φ50; 1 bộ giá đỡ mẫu; 4 bánh xe | ||||||||||
| Thiết bị an toàn |
Công tắc rò rỉ, động cơ, máy nén, trình tự pha, bảo vệ quá nhiệt, bảo vệ cháy khô, v.v. | ||||||||||
a Điều kiện phục hồi: Nhiệt độ phòng +25℃. Mẫu là mạch tích hợp được bọc nhựa (phân bố đều).
Lưu ý: Buồng thử nghiệm loạt xung kích có thể được tùy chỉnh theo yêu cầu của khách hàng.
Tính năng sản phẩm của Buồng thử nghiệm sốc nhiệt 2 vùng TOPECT 100L ~ 300L – Thermal Shock Test Chamber
● Có thể thêm cửa sổ quan sát theo yêu cầu của khách hàng.
●Sử dụng phương pháp 2 hộp giúp rút ngắn thời gian phục hồi nhiệt độ của mẫu.
●Phương pháp chuyển động lên xuống ổn định của giỏ thử nghiệm được điều khiển bằng xi lanh.
●Tốc độ không khí cao và nhiệt độ mẫu đồng đều đảm bảo hiệu quả tính đồng nhất của nhiệt độ bên trong buồng.
●Buồng bên trong được làm bằng thép không gỉ SS304; buồng bên ngoài được làm bằng CRCS với lớp phủ bột tĩnh điện.
●Hệ thống tủ lạnh dạng mô-đun, hệ thống đường nước và hệ thống điều khiển điện đảm bảo an toàn và dễ bảo trì.
●Các lỗ thông gió được đặt ở góc 45° trong buồng để đảm bảo nhiệt độ đồng đều bên trong buồng và nhiệt độ và độ ẩm có thể trở nên ổn định ở tốc độ nhanh hơn nhiều, góc của cánh dẫn hướng có thể được điều chỉnh tự do, đảm bảo hiệu quả sự đồng đều bên trong buồng.
Hệ thống làm lạnh của Buồng thử nghiệm sốc nhiệt 2 vùng TOPECT 100L ~ 300L – Thermal Shock Test Chamber
● Linh kiện và phụ kiện chính từ các thương hiệu nổi tiếng thế giới.
●Hệ thống sử dụng môi chất lạnh R404A và R23 với hệ số suy giảm tầng ôzôn là 0.
●Tất cả các tụ điện đều được lắp đặt thiết bị lọc, đảm bảo thiết bị hoạt động đáng tin cậy lâu dài
●Hệ thống điều khiển làm lạnh thông minh giúp tối ưu hóa mức tiêu thụ điện năng.
●Máy nén nhập khẩu: Copeland, Bock hoặc Bitzer, độ ồn thấp, hoạt động ổn định và hiệu suất mạnh mẽ.
●Trước khi hàn, tất cả các đường ống đều được nạp nitơ để bảo vệ phần bên trong của bộ phận đồng khỏi bị oxy hóa. Các mối hàn được phun vecni để bảo vệ.
● Đơn vị làm lạnh áp dụng sản xuất theo mô-đun, bao gồm lắp ráp phụ, lắp ráp bộ phận và lắp ráp chung; các mô-đun tiêu chuẩn thuận tiện cho việc lắp đặt, gỡ lỗi và bảo trì.
Hệ thống điều khiển của Buồng thử nghiệm sốc nhiệt 2 vùng TOPECT 100L ~ 300L – Thermal Shock Test Chamber
Bộ điều khiển nhiệt độ và độ ẩm cảm ứng Topect được Topect phát triển đặc biệt cho ngành thiết bị môi trường; bao gồm màn hình cảm ứng, PLC, mô-đun nhiệt độ và mô-đun độ ẩm. Màn hình cảm ứng được trang bị phần mềm chỉnh sửa trực quan, bộ lập trình logic PLC, cổng I&O mở rộng và nhiệt độ đa điểm mở rộng; giao diện USB cho phép người dùng xuất dữ liệu hàng tháng/hàng tuần. Giám sát từ xa được thực hiện thông qua giao tiếp RS485 và kết nối PC.
Máy nén Tecumseh của Pháp
●Bộ điều khiển hiệu suất cao được TOPECT phát triển độc lập, đặc trưng bởi màn hình cảm ứng TFT 65536 màu 7″， màu thực và ma trận điểm 800×480, đảm bảo hiệu ứng thực tế và dễ vận hành. Ngoài ra, toàn bộ giao diện ngắn gọn và rõ ràng, thuận tiện và đáng tin cậy.
Máy nén Bitzer của Đức
●Bộ điều khiển của chúng tôi có chức năng bảo vệ gỡ lỗi mạnh mẽ, cảnh báo lỗi và mô tả xử lý sự cố; cổng I&O có thể mở rộng có thể được sử dụng để nhập các chương trình điều khiển khác nhau theo yêu cầu để thực hiện các chức năng khác nhau; chúng có thể được tùy chỉnh theo yêu cầu.
●Với chương trình điều khiển PLC, hệ thống này có chức năng chạy và dừng theo thời gian và chức năng bảo vệ khi mất điện để cải thiện tính ổn định của hệ thống.
●Có thể kết nối với phần mềm giám sát tập trung và hỗ trợ giao thức truyền thông, thuận tiện cho người dùng phát triển lại chương trình; nhiều buồng thử nghiệm có thể được giám sát từ xa.
Cấu hình tiêu chuẩn và phụ kiện tùy chọn của Buồng thử nghiệm sốc nhiệt 2 vùng TOPECT 100L ~ 300L – Thermal Shock Test Chamber
●Đầu cuối điều khiển nguồn điện cho mẫu thử nghiệm.
●Thiết bị bảo vệ quá áp và quá nhiệt cho máy nén.
●1 Lỗ cổng cáp φ50.
●Buồng bên trong và buồng bên ngoài bằng thép không gỉ được phủ màu tiêu chuẩn TOPECT.
●Chức năng báo động tự chẩn đoán được sử dụng để xác định và hỗ trợ giải quyết vấn đề.
●Thiết bị điều chỉnh áp suất bay hơi (được sử dụng để ngăn bộ phận bay hơi bị đóng băng trong quá trình thử nghiệm nhiệt độ và độ ẩm).
●Thiết bị điều chỉnh áp suất xả (dùng để ngăn áp suất quá mức khi máy nén chạy).
●Thiết bị điều chỉnh áp suất ngưng tụ (thiết bị làm mát bằng nước được sử dụng để thích ứng với các môi trường mùa đông và mùa hè khác nhau).
● Dải đệm cửa có chức năng cách nhiệt độc đáo và các lỗ kiểm tra được trang bị để giảm hiện tượng ngưng tụ và đóng băng.
●Thiết bị bảo vệ quá nhiệt được lắp đặt cho kênh điều hòa không khí (bảo vệ quá nhiệt 2).
● Thiết bị chống rò rỉ và tiếp địa.
●Bảo vệ quá tải và ngắn mạch.
●Bảo vệ quá nhiệt cho quạt tuần hoàn.
● Chức năng nhắc nhở và báo động bằng âm thanh và ánh sáng.
●Chức năng tự động điều chỉnh nhiệt độ và độ ẩm của bộ điều khiển.
●Thiết bị bảo vệ thứ tự pha và mất pha của nguồn điện chung.
●Thiết bị bảo vệ quá nhiệt có thể điều chỉnh (bảo vệ quá nhiệt 1)
●Bộ điều khiển có chức năng kiểm soát nhiệt độ quá mức (bảo vệ nhiệt độ quá mức 2).
●Chức năng khóa màn hình của bộ điều khiển
●Thiết bị bảo vệ áp suất thấp cho nguồn cung cấp nước làm mát (Đầu vào).
Phụ kiện tùy chọn của Buồng thử nghiệm sốc nhiệt 2 vùng TOPECT 100L ~ 300L – Thermal Shock Test Chamber

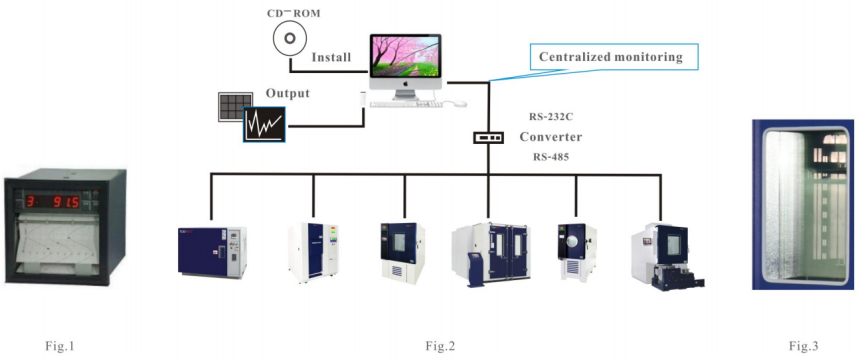

● Máy ghi nhiệt độ (hình 1).
● Cổng giao tiếp và phần mềm điều khiển từ xa và truyền dữ liệu (hình 2).
● Cửa sổ quan sát (hình 3).
● Có thể cung cấp lỗ dẫn với nhiều thông số kỹ thuật khác nhau theo yêu cầu của khách hàng (φ50, φ80, φ100, φ160, v.v.).
● Thời gian đông lạnh cực dài.
● Cảm biến nhiệt độ di động.
● Tùy chỉnh xe đẩy mẫu theo nhu cầu của người dùng.
● Thiết bị được tùy chỉnh theo yêu cầu.
