WT300E Yokogawa Digital Power Analyzer – Thiết bị phân tích công suất

Dòng WT300E cung cấp nhiều loại giao diện truyền thông như USB, GP-IB hoặc RS-232 (có thể lựa chọn) và Ethernet Modbus/TCP (Tùy chọn)

Phạm vi đầu vào hiện tại rộng

• Phạm vi đầu vào dòng điện rộng: Dòng WT300E bao gồm nhiều loại đầu vào dòng điện, từ vài mA đến 40 A rms. Có thể đo được cả dạng sóng AC và DC.
• Đo đồng thời tất cả các thông số: WT300E có thể đo tất cả các thông số DC và AC. Dòng WT300E cũng có thể đo sóng hài và thực hiện tích phân đồng thời mà không cần thay đổi chế độ đo.
• Tốc độ hiển thị và cập nhật dữ liệu nhanh: Màn hình hiển thị nhanh và tốc độ cập nhật dữ liệu tối đa là 100ms trên dòng WT300E, giúp rút ngắn thời gian thực hiện các quy trình kiểm tra.
• Chức năng giữ MAX: Có thể giữ các giá trị tối đa của Điện áp và dòng điện RMS/PEAK, Công suất hoạt động, Công suất phản kháng và Công suất biểu kiến.
• Khả năng lọc đường truyền và lọc tần số: Các chức năng lọc này sẽ loại bỏ các thành phần nhiễu và sóng hài không cần thiết cho các phép đo dạng sóng cơ bản.

Do đó, người dùng có thể linh hoạt chọn nhiều cài đặt khác nhau tùy theo nhu cầu ứng dụng của họ, ví dụ: từ dây chuyền sản xuất đến băng ghế thử nghiệm kỹ thuật. Người dùng có thể sử dụng phần mềm WTViewerFreePlus để thiết lập mọi phép đo cơ bản và nâng cao. Ngoài ra, các giá trị số, hiển thị dạng sóng* và biểu đồ xu hướng của dữ liệu đo có thể được hiển thị và lưu lại.

*Hiển thị dạng sóng yêu cầu tùy chọn /G5 Harmonic

Khả năng kết nối của Modbus/TCP*1 với đầu ghi của YOKOGAWA và Ethernet*1 với PLC

Dữ liệu kỹ thuật số được đo bằng dòng WT có thể được thu thập trực tiếp bằng máy ghi GP10*2, *3 và GM*2, *3 của YOKOGAWA qua Ethernet hoặc Modbus/TCP. Cũng có thể sử dụng phần mềm ghi dữ liệu GA10*2 để giám sát và ghi lại dữ liệu.

Dòng WT300E cũng có thể được kết nối với PLC, FA-M3V*2 của YOKOGAWA bằng giao thức Modbus TCP cho các lĩnh vực sản xuất.

*1 /C7 Tùy chọn Ethernet là bắt buộc.
*2 GP10/GM/GA10/FA-M3V được sản xuất bởi Tập đoàn Điện lực Yokogawa.
*3 Cần có các tùy chọn /E2 và /MC.

Đầu ra D/A để ghi lại phép đo

Tùy chọn D/A được sử dụng để xuất dữ liệu Điện áp, Dòng điện, Công suất và dữ liệu đo khác để ghi vào bộ ghi dữ liệu bằng cách sử dụng đầu ra có tỷ lệ +/- 5Vdc.

Chế độ so sánh

Chế độ này sẽ so sánh các giá trị được đo, tính toán và tích hợp với các giá trị được xác định trước đó bằng lệnh truyền thông và kết quả được xác định đầu ra (từ -5V đến +5V) bằng đầu ra D/A.

Tự động điều chỉnh điểm 0

Dòng WT300E bù đắp bất kỳ sai lệch nào ở mức 0 bằng cách tự động thực hiện điều chỉnh mức 0 khi phạm vi đầu vào thay đổi. Điều này đạt được trong vòng chưa đầy 100 ms và không yêu cầu ngắt kết nối dây.

Đồng hồ đo công suất dòng WT300E dễ sử dụng, tiết kiệm chi phí và chính xác cho nhiều ứng dụng, chẳng hạn như sản xuất, thử nghiệm, đánh giá cũng như nghiên cứu và phát triển.

Đối với thiết bị gia dụng và thiết bị văn phòng

Dây chuyền sản xuất hoặc kiểm tra QA của thiết bị điện

• Kích thước nửa giá đỡ nhỏ gọn giúp các kỹ sư xây dựng các hệ thống thử nghiệm nhỏ hơn với lợi tức đầu tư tốt hơn
• Chức năng đầu ra D/A và Modbus/TCP* để ghi dữ liệu
• Nhiều giao diện truyền thông: USB, RS-232 hoặc GP-IB và khả năng Ethernet

Việc đo đồng thời các thông số tiêu thụ điện năng như U, I, P, tần số, hệ số công suất và sóng hài cho dây chuyền sản xuất hoặc kiểm tra QA, giúp giảm thời gian xử lý, do đó giảm thời gian và chi phí kiểm tra. Đầu ra D/A và giao diện truyền thông cho phép dữ liệu được thu thập từ xa và linh hoạt. *Chức năng “Modbus/TCP” có sẵn với tùy chọn Ethernet (/C7).

Công cụ phát triển và đánh giá thiết bị gia dụng

• Phạm vi 5mA cho phép đo dòng điện nhỏ (WT310E)
• Chức năng tự động đo phạm vi trong chế độ tích hợp

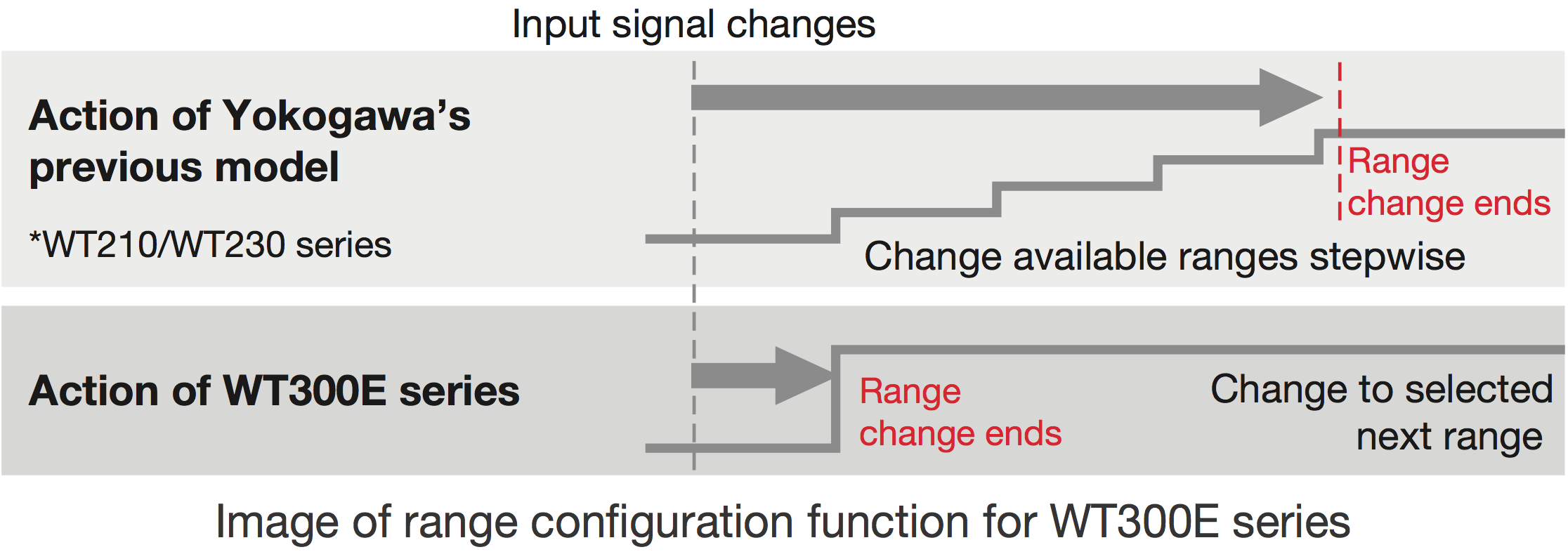

• Chức năng bỏ qua phạm vi (cấu hình phạm vi) cung cấp khả năng chọn trước các phạm vi có thể sử dụng. Phạm vi tự động cho phép dòng

Chức năng bỏ qua phạm vi làm giảm thời gian chuyển tiếp giữa các thay đổi phạm vi. WT310E có thể đo chính xác cả dòng điện lớn và nhỏ chỉ trong một lần kiểm tra. Điều này có thể giảm tổng thời gian đánh giá hoặc loại bỏ nhu cầu sử dụng hai đồng hồ đo điện thay vì một cho ứng dụng, từ đó tiết kiệm chi phí vốn cho thử nghiệm.

Thử nghiệm theo tiêu chuẩn quốc tế như IEC62301, Energy Star và SPECpower*1

• WT310E có độ phân giải đo cao tối đa 100 μW trong cài đặt phạm vi 5 mA.
• Đo đồng thời các thông số công suất bình thường, các thành phần hài và THD.
• Khả năng đầu vào động của hệ số đỉnh tối đa 300 (Giá trị đỉnh/giá trị RMS hiệu dụng tối thiểu)
• Phần mềm PCM miễn phí để thử nghiệm IEC62301*2

WT310E cùng với phần mềm Đo mức tiêu thụ điện năng (PCM) cho phép người dùng thực hiện kiểm tra nguồn điện dự phòng theo tiêu chuẩn quốc tế.

*1 Sắp có
*2 IEC62301E2.0 là tiêu chuẩn tham chiếu trong Chỉ thị EN50564: 2011. Phần mềm này tương ứng với phương pháp thử nghiệm của hai tiêu chuẩn đó.

Đánh giá thiết bị hiện tại lớn

• Đo dòng điện cao trực tiếp lên tới 40Arms mà không cần sử dụng cảm biến bên ngoài (WT310EH)
• Chức năng tự động chọn phạm vi cho chế độ Tích hợp.

WT310EH cho phép 40 Arms được kết nối trực tiếp với đầu vào mà không cần sử dụng kẹp dòng hoặc cảm biến dòng. Điều này không chỉ giúp đo lường chính xác hơn mà còn tiết kiệm chi phí đầu tư. Phạm vi dòng điện rộng là từ 1 A đến 40 A và phạm vi điện áp là từ 15 V đến 600 V.

Người dùng có thể sử dụng nó để đánh giá các thiết bị điều khiển dạng sóng đặc biệt như bếp IH và máy sưởi.

Đối với thiết bị công nghiệp và giao thông vận tải

Đánh giá thiết bị điều khiển bằng pin hoặc DC trên ô tô

• Đo DC chính xác: tổng cộng 0,3%
• Đo dòng điện cao trực tiếp lên tới 40A mà không cần bất kỳ cảm biến dòng điện bên ngoài nào.
• Đo năng lượng sạc/xả cho pin

Kiểm tra thời lượng và đo hiệu suất cho động cơ công nghiệp và máy quay

Dòng WT300E cung cấp các phép đo tích hợp dòng điện (Ah) và Năng lượng (Wh) đáng tin cậy trong tối đa 10.000 giờ. Tùy chọn D/A có thể được sử dụng để truyền các phép đo này đến bộ ghi hoặc ghi dữ liệu bên ngoài, chẳng hạn như ScopeCorder, đồng thời theo dõi và ghi dữ liệu cùng với các thông số khác, chẳng hạn như nhiệt độ, mô-men xoắn và tốc độ quay. Giao tiếp Modbus/TCP với tùy chọn /C7 được sử dụng để lưu và giám sát kết quả đo lên tới 200 chs. Phần mềm ghi dữ liệu YOKOGAWA GA10 có thể được sử dụng trực tiếp để lưu dữ liệu cùng với các thông số khác như nhiệt độ, mô-men xoắn và tốc độ quay bằng Giao thức Modbus/TCP này.

• Đo lường tích hợp trong thời gian dài
• Giao thức Modbus/TCP để ghi dữ liệu
• Khả năng băng thông rộng DC, 0,1 Hz đến 100 kHz

Kiểm tra sự phù hợp và đánh giá của nguồn cung cấp điện liên tục (UPS)

• Cài đặt thứ tự hài hòa tối đa để tính toán THD
• Đo hiệu suất bằng một đồng hồ đo điện duy nhất
• Đo công suất hoạt động trung bình ở chế độ tích hợp

Dòng WT300E cho phép người dùng tiến hành kiểm tra sự phù hợp theo tiêu chuẩn kiểm tra hiệu suất của UPS. Dòng WT300E được sử dụng để đo và tính toán mức đầu vào và đầu ra, hiệu suất, tần số và THD. Dữ liệu công suất hoạt động trung bình cũng cung cấp giá trị chính xác về mức tiêu thụ điện năng. Thiết bị này cùng với phần mềm WTViewerFreePlus giúp đo đồng thời tất cả các thông số cần thiết để kiểm tra một UPS, từ đó giảm thời gian đánh giá.
