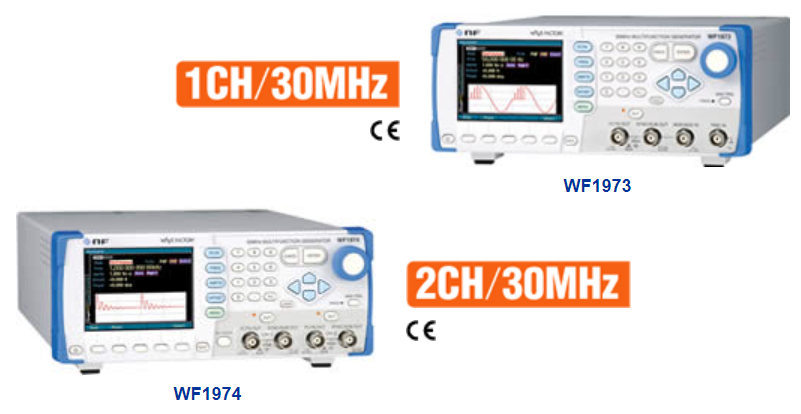

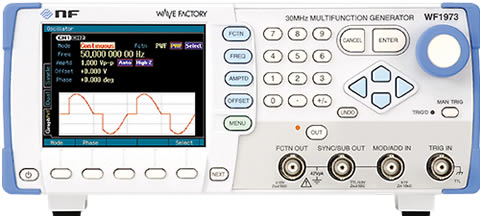

WF1973 | WF1974 NF Multifunction Generator – Bộ tạo tín hiệu đa chức năng
 |
 |
| 0.01 µHz to 30M Hz | Được trang bị các dạng sóng tiêu chuẩn, tùy ý và “có thể thay đổi tham số”. |
 |
 |
| Chức năng trình tự cho phép bạn dễ dàng lập trình các mẫu đầu ra. | Liên tục, bùng nổ/kích hoạt/cổng, điều chế bên trong/bên ngoài, quét và dao động chuỗi |
 |
 |
|
|
 |
|
| Hai kênh độc lập, hai pha, chênh lệch tần số không đổi, tỷ lệ tần số không đổi và đầu ra vi sai |
 |
 |
 |
Tần số dao động: 0,01 µHz đến 30 MHz |
 |
Trên hết, các bộ tạo hàm phải rất chính xác. WF1973 và WF1974 là các thiết bị có thông số kỹ thuật cao mang lại độ chính xác, độ ổn định và độ tin cậy vượt trội để hỗ trợ nhiều ứng dụng. |
| Độ chính xác tần số: | ± (3 ppm of setting + 2 pHz) (External frequency reference of 10 MHz usable.) |
| Độ phân giải tần số: | 0.01 µHz |
| Độ chính xác biên độ: | ± (1% of amplitude setting [Vp-p] + 2 mVp-p)/open |
| Độ phân giải cài đặt pha: | 0.001° (setting range: –1800.000° to +1800.000°) |
| Phạm vi cài đặt duty | 0.0000% to 100.0000%; resolution: 0.0001% |
| Thời gian tăng/giảm sóng xung: | 15.0 ns to 58.8 Ms; 3-digit resolution/0.1 ns |
| Độ phân giải biên độ dữ liệu dạng sóng tùy ý: | 16 bits |
 |
Được trang bị các dạng sóng tiêu chuẩn, tùy ý và “có thể thay đổi tham số”. |
Dạng sóng đầu ra: Sin, vuông, xung, dốc, nhiễu, DC, tùy ý và biến tham số
 |
 |
 |
| Sine wave | Square wave | Pulse wave |
 |
 |
|
| Ramp wave (Synmetry variable) |
Noise (Gaussian distribution) |
 |
Up to 512 K words/Waveform, 4 M words |
Có thể xuất ra dạng sóng tùy ý lên tới 512 K từ. Có thể lưu trữ tới 128 dạng sóng trong bộ nhớ lớn 4 M từ. Các dạng sóng có độ chính xác cao được tạo ra bằng cách lấy mẫu có độ phân giải cao (14 bit), tốc độ cao (120M mẫu/giây). Có thể tạo dạng sóng dễ dàng thông qua bảng điều khiển (nội suy tuyến tính của các điểm kiểm soát) hoặc trong phần mềm sử dụng Trình chỉnh sửa dạng sóng tùy ý, tính năng này cũng cho phép nhập dữ liệu bên ngoài và áp dụng các biểu thức toán học.
Các dạng sóng biến tham số được lập trình sẵn có thể được truy xuất và chỉnh sửa theo yêu cầu.
 |
 |
| Main Unit editing screen | Arbitrary Waveform Editor |
 |
Chế độ dao động: Continous, burst/trigger/gate, internal/external modulation, sweep and sequence |
Chức năng quét và điều chế
Quét tần số, pha, biên độ, bù DC và quét nhiệm vụ có thể được thực hiện ở chế độ một chiều hoặc con thoi, độ dốc tuyến tính hoặc logarit* và các chế độ quét một lần liên tục, một lần hoặc có kiểm soát. Đầu ra Marker và X-drive có sẵn. Hỗ trợ các chế độ điều chế bù DC và xung nhịp DC cũng như FM, FSK, PM, PSK và AM—cả điều chế bên trong và bên ngoài. Các bộ tạo chức năng này có thể xử lý nhiều ứng dụng, bao gồm kiểm tra chức năng băng cơ sở cho truyền thông kỹ thuật số.
 |
 |
 |
 |
 |
| Amplitude sweep | Gated sweep | AM | Offset modulation | PWM |
Burst/trigger/gate
Ở chế độ dao động bùng nổ, dao động có thể được bắt đầu hoặc dừng ở bất kỳ số lượng sóng nào.
WF1973 và WF1974 hỗ trợ bốn chế độ;
- Auto burst: No trigger is needed
- Trigger burst: Oscillation in sync with the trigger
- Gate: Oscillation in sync with the gate signal
- Triggered gate: Gate oscillation switched on/off by gate upon trigger
Pha bắt đầu dao động/ dừng và mức độ bắt đầu/dừng dao động có thể được đặt.
 |
 |
 |
 |
| Burst | Triggered gate | 3-value pulse (burst/trigger) |
Full-wave rectification waveform (burst/trigger) |
Các chức năng khác
Là máy phát xung
Với tốc độ và khả năng hoạt động tuyệt vời, WF1973 và WF1974 cho thấy hiệu suất tuyệt vời khi được sử dụng làm bộ tạo xung hoặc nguồn tín hiệu cho các mạch kỹ thuật số. Nhiệm vụ/thời gian, thời gian tăng và thời gian giảm của sóng xung có thể được đặt riêng lẻ, do đó, các bộ tạo này phù hợp nhất để thử nghiệm hoạt động của nhiều loại thiết bị và thiết bị kỹ thuật số, thiết bị truyền dữ liệu, v.v.
 |
 |
 |
| Pulse width variable | Rising/falling time variable | Rising time (15 ns) X: 10 ns/DIV, Y: 2 V/DIV |
Đầu vào tham chiếu tần số 10 MHz bên ngoài, hoạt động đồng bộ của nhiều máy phát
Tần số có độ chính xác cao có thể được xuất ra khi tín hiệu chuẩn 10 MHz bên ngoài được đưa vào đầu vào tham chiếu tần số 10 MHz bên ngoài (REF IN).
Có thể vận hành đồng bộ tối đa sáu khối dưới dạng kết nối chính/phụ*, sử dụng đầu ra tần số tham chiếu (REF OUT) và đầu vào tham chiếu tần số (REF IN). Có thể cấu hình bộ tạo dao động đa kênh (nhiều pha).
* Cáp BNC được sử dụng để kết nối.
Hàm đơn vị do người dùng xác định
Tần số, chu kỳ, pha, biên độ, độ lệch DC và nhiệm vụ có thể được đặt và hiển thị theo đơn vị mong muốn (tối đa bốn ký tự), sử dụng biểu thức chuyển đổi được chỉ định.
Các tính năng khác ……
- Mặt đất tín hiệu đầu vào/đầu ra độc lập với vỏ và mặt đất tín hiệu giữa các kênh cũng được cách điện.
- Điện áp đầu ra dưới trở kháng tải quy định có thể được đặt và hiển thị.
- Tín hiệu bên ngoài có thể được thêm vào và xuất ra.
- Có thể lưu tối đa mười cài đặt.
- Giao diện USB và GPIB
- Bao gồm trình điều khiển LabVIEW.
- Đầu vào nguồn điện từ 90 V AC đến 250 V AC cho phép sử dụng trên toàn thế giới.
- Hiển thị dạng sóng (LCD màu TFT với độ phân giải cao QVGA)
- Thân máy phẳng và nhẹ (cao 88 mm, nặng khoảng 2,1 kg)
 |
Dạng sóng mong muốn có thể được tạo nhanh chóng |
NF đã kết hợp một thư viện dạng sóng cải tiến được gọi là hàm dạng sóng có thể thay đổi tham số.
Dạng sóng có thể thay đổi tham số cung cấp một hệ thống dạng sóng có thứ tự dễ dàng. Bạn có thể dễ dàng tạo dạng sóng thích hợp cho mục đích của mình: chỉ cần chọn dạng sóng được lập trình sẵn và chỉnh sửa nó bằng các thông số cụ thể theo yêu cầu của bạn. 25 loại dạng sóng có sẵn bao gồm dạng sóng liên quan đến mạch, liên quan đến giao tiếp và dạng sóng liên quan đến máy.
Tên và các thông số biến đổi của dạng sóng được lập trình sẵn (25 loại):
| 1. Unbalanced sine | 2. Clipped sine | 3. CF controlled sine | 4. Conduction angle controlled sine |
 |
 |
 |
 |
| • 1st half amplitude • 2nd half amplitude |
• Clip rate | • Crest Factor | • Conduction angle |
| 5. Staircase sine | 6. Multi-cycle sine | 7. On-phase controlled sine |
8. Off-phase controlled sine |
 |
 |
 |
 |
| • Number of steps | • Number of cycles • Start phase |
• Complete-on phase • On-slope time |
• Off-phase • Off-slope time |
| 9. Chattering-on sine | 10. Chattering-off sine | 11. Gaussian pulse | 12. Lorentz pulse |
 |
 |
 |
 |
| • On-phase • Number of chattering • On-state time • Off-state time |
• Off-phase • Number of chattering • On-state time • Off-state time |
• Standard deviation | • Half value of width |
| 13. Haversine | 14. Half-sine pulse | 15. Trapezoid pulse | 16. Sin(x)/x |
 |
 |
 |
 |
| • Width | • Width | • Slope width • Upper base width |
• Number of zero crossings |
| 17. Exponential rise | 18. Exponential fall | 19. 2nd-order LPF step response |
20. Damped oscillation |
 |
 |
 |
 |
| • Time constant | • Time constant | • LPF natural frequency • LPF Q |
• Oscillation frequency • Damping time constant |
| 21. Oscillation surge | 22. Pulse surge | 23. Trapezoid wave with offset |
24. Half-sine edge |
 |
 |
 |
 |
| • Oscillation frequency • Damping time constant • Trailing time constant |
• Rising time • Duration time |
• Leading delay • Rising-slope width • Upper base width • Falling-slope width • Offset |
• Leading edge time • Trailing edge time • Duty |
| 25. Bottom-referenced ramp | |||
 |
|||
| • Symmetry |
Ví dụ
| CF (hệ số đỉnh) có thể được đặt trong phạm vi từ 1,41 đến 10,00 và dễ dàng thay đổi bằng cách sử dụng núm điều chỉnh. Dạng sóng được tạo theo cách này có thể được coi là dạng sóng tiêu chuẩn về tần số, biên độ, chế độ dao động và các thông số khác. |
 |
 |
Mẫu đầu ra chương trình linh hoạt |
Thông số:
- Dạng sóng, tần số, pha, biên độ, độ lệch DC, nhiệm vụ sóng vuông, thời gian bước, thao tác giữ, đích nhảy, số lần nhảy, pha dừng bước, vận hành nhánh, điều khiển chấm dứt bước, v.v.
- Số bước: 1 đến 255 mỗi chuỗi
- Số trình tự đã lưu: 10
- Số dạng sóng tối đa có thể sử dụng: 128
 |
 |
 |
Ví dụ về chương trình sử dụng hàm tuần tự
Sequence Editor
Bảng sau đây hiển thị chương trình (danh sách tuần tự) được sử dụng để tạo tín hiệu ở bên trái. WF1973 và WF1974 có thể tự động thực hiện các chương trình đơn giản như vậy. Trình chỉnh sửa trình tự tạo điều kiện thuận lợi cho việc tạo, chỉnh sửa và một số quy trình khác cho các chương trình phức tạp hơn.
|
 |
Máy phát 2 kênh lý tưởng |
WF1974 là bộ tạo chức năng kênh đôi. Mỗi kênh được cách ly khỏi vỏ và có chức năng cũng như hiệu suất tương tự như WF1973 một kênh. Ngoài ra, WF1974 còn cung cấp hai pha, chênh lệch tần số không đổi, tỷ lệ tần số không đổi và đầu ra vi sai—tất cả các tính năng chỉ có ở bộ tạo chức năng kênh đôi NF.
 WF1974 |
 WF1974 rear panel |
|
|
 Two channels independent |
 Differential output |
