VOAC7523H | VOAC7522H | VOAC7520H | VOAC7521H thuộc dòng Đồng hồ vạn năng để bàn VOAC752xH  với độ chính xác lên tới 5 1/2 của  của Iwatsu, với cấu hình 1 kênh và 2 kênh, cho phép đo lên tới 1000V DC và 750V AC.

Danh mục:
Liên hệ báo giá
Tư Vấn Kỹ Thuật

Đồng hồ vạn năng kỹ thuật số VOAC7523H/7522H/7520H/7521H

  • VOAC7523H/7520H có thể đo hai điện áp DC trong một thiết bị bằng đầu vào đo DC 2 kênh và màn hình kép, góp phần tiết kiệm không gian và giảm thời gian đo.
  • VOAC 7522H/7521H chỉ có một kênh đầu vào nhưng màn hình kép cho phép bạn đo điện áp và dòng điện hoặc điện áp và tần số trong một đơn vị duy nhất.
  • VOAC7523H/7522H đạt được độ phân giải cao khi đo điện áp DC 0,1μV và băng thông rộng lên tới 300kHz khi đo điện áp xoay chiều.
 VOAC7523H

Độ chính xác 5,5 digit

Có thể nhập 2 kênh riêng biệt và hiển thị kép. (chỉ VOAC7523H/7520H)

Đầu vào đo DC 2 kênh được cung cấp.

Vì hai kênh bị cô lập nên rất dễ so sánh điện áp của các mạch khác nhau và đo lường sự khác biệt tiềm năng của các thành phần khác nhau trong cùng một mạch. Điều này giúp có thể đo điện áp DC của hai thiết bị trong một thiết bị, góp phần tiết kiệm không gian và giảm thời gian đo.

Ngoài ra, máy còn được trang bị chức năng hiển thị kép đồng thời hiển thị số đo cho các chức năng khác nhau.

Ví dụ, khi đo các chức năng khác nhau bằng đồng hồ vạn năng hiển thị đơn thông thường, cần phải thay thế cáp đầu vào hoặc chuyển đổi chức năng, nhưng VOAC 7523H/7520H có thể đo bằng một đơn vị.


Có thể hiển thị kép.

Trước đây, các phép đo khác nhau phải được thực hiện bằng cách ngắt kết nối cáp đầu vào và chuyển đổi chức năng. Dòng VOAC752xH có thể thực hiện nhiều phép đo trong một thiết bị duy nhất, điều mà trước đây yêu cầu nhiều thiết bị, giúp công việc đo lường hiệu quả hơn nhiều.

Ví dụ: nếu bạn muốn đo mức tiêu thụ điện năng (công suất biểu kiến VA), bạn có thể đo công suất theo thời gian thực bằng cách đo và tính toán điện áp và dòng điện trong một đơn vị.


Ba loại giao diện có sẵn.

Giao diện tiêu chuẩn là RS-232. Bạn có thể chọn LAN (Ethernet 10BASE-T) hoặc GP-IB tùy chọn.


Đo khoảng thời gian dài lên tới 3000 giờ

Đo khoảng thời gian, có thể được cấu hình từ 10ms đến 3600 giây và chức năng lưu trữ dữ liệu với tối đa 3000 dấu thời gian có thể được sử dụng để đo từ 30 giây đến 3000 giờ.


Đo giá trị RMS thực

Tất cả các dòng đều có thể đo điện áp xoay chiều và dòng điện xoay chiều giá trị RMS thực.


Chức năng hoạt động khác nhau

Bạn có thể thực hiện các phép toán decibel (dBm, dBμ), các phép toán chia tỷ lệ (SCLE), các đường trung bình động (AVG), các phép toán vi phân (REL), các phép toán thống kê (MAX, MIN, X, σ), các phép toán so sánh (COMP) và các phép toán số học giữa các chức năng kép.


Đầu ra đầu vào kỹ thuật số (DIO) thuận tiện cho dây chuyền sản xuất (tùy chọn)

Bằng cách kết hợp đầu ra kích hoạt và đầu ra bộ thu hở với mức đánh giá đạt/không đạt gồm 5 bước, giờ đây việc sử dụng thiết bị trong dây chuyền sản xuất thậm chí còn dễ dàng hơn.

Giới thiệu những lợi ích của Đồng hồ vạn năng kỹ thuật số dòng VOAC752xH

Bằng cách kết hợp đầu ra kích hoạt và đầu ra bộ thu hở với mức đánh giá đạt/không đạt gồm 5 bước, giờ đây việc sử dụng thiết bị trong dây chuyền sản xuất thậm chí còn dễ dàng hơn.

1. Đầu ra DA SC-354 có khả năng xuất giá trị đo được ở điện áp DC

Được sản xuất bởi IWATSU MEASUREMENT, công ty biết rằng vẫn còn nhiều người dùng cần đầu ra đo lường tương tự.

Figure (input and output)


2. Giao diện I/O kỹ thuật số SC-352 có thể được nhúng vào đường truyền như hiện tại

Ngoài đầu ra bộ so sánh để đánh giá GO/NOGO, nó còn có đầu vào kích hoạt bên ngoài. Ngoài ra, đầu ra là bộ thu mở nên bạn có thể kết nối trực tiếp với đèn, rơle hoặc còi. Nó tiết kiệm rất nhiều công sức khi xây dựng một đường dây. Thiết bị đầu cuối đầu ra là một khối thiết bị đầu cuối được sử dụng rộng rãi.

Example of sequence control using VOAC7521AD


3. Giao diện phong phú bậc nhất

  • Giao diện phong phú nhất trong lớp
  • Giao diện GPIB
  • Giao diện RS-232 (tiêu chuẩn)
 Sample Software Screen


4. Đo nhiệt độ toàn diện

Thiết bị này cung cấp một mức độ đặc biệt của các tính năng phong phú.

  • Cặp nhiệt điện loại vỏ bọcSC-0107: -200oC~+800oC
  • Cặp nhiệt điện loại bề mặt cố địnhSC-0116: 0oC~+500oC

Ngoài ra, tất cả các cặp nhiệt điện đa năng như R, K(KA), T(CC), J(IC) và E(CRC) đều có thể được sử dụng.

SC-0107, SC-0116

5. Đo tần số

Đo tần số cao tối đa 1,00000 MHz.


6. Model duy nhất cùng loại có phép đo điện trở 4 cực (VOAC7522H/VOAC7521H)

Bạn có thể đo điện trở thấp mà không cần lo lắng về điện trở tiếp xúc của dây đo hoặc dây dẫn. Đây là một chức năng tận tâm mà bạn sẽ hiểu khi sử dụng nó.


7. Đầu vào 2 kênh cách ly (VOAC7523H/VOAC7520H)

VOAC7523H/VOAC7520H, trong đó đầu vào CH-A và CH-B được cách điện, có thể đo điện thế của các mạch khác nhau cùng một lúc.

Figure(CH-AとCH-B)

Đồng hồ vạn năng kỹ thuật số VOAC7523H/7522H/7520H/7521H


Độ phân giải tối đa DCV 0,1μV(VOAC7523H/VOAC7522H)


Đầu vào 2 kênh biệt lập (VOAC7523H/VOAC7520H)

VOAC7523H/VOAC7520H có thể đo hai điện áp độc lập. Điều này giúp có thể đo được hai hiệu điện thế, điện áp đầu vào và điện áp đầu ra trong mạch trong một đơn vị.
CH-B measurement

* Các đơn vị của đơn vị hiển thị (V, A, Hz) không được hiển thị trên máy thực tế. Các đơn vị dữ liệu phía bên trái vùng hiển thị sáng lên bằng phím “FUNCTION” tương ứng. Đơn vị dữ liệu ở bên phải (V, A, Ω/AC, dBm) được chiếu sáng bằng đèn LED trong phần “ĐƠN VỊ HIỂN THỊ SUB” ở phần trên bên phải của thiết bị hiển thị.


Cải thiện hơn nữa màn hình kép và chức năng kép

Thiết bị này có thể thực hiện nhiều phép đo trong một thiết bị duy nhất, trước đây yêu cầu hai thiết bị, giúp công việc đo lường hiệu quả hơn nhiều.
Loại mới có thêm chức năng Cài đặt Hiển thị kênh để dễ sử dụng hơn.

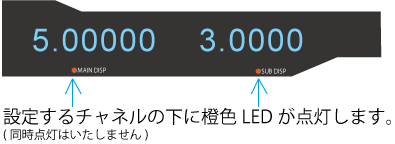

New functions

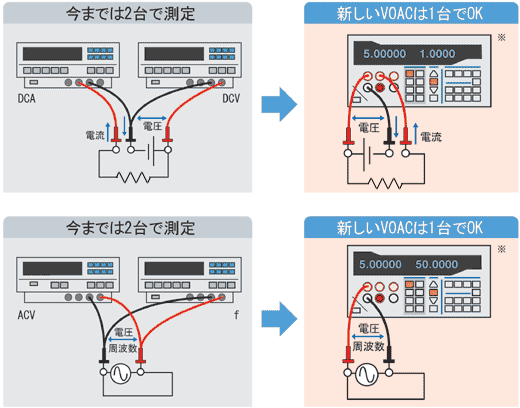

Connection example
* Các đơn vị của đơn vị hiển thị (V, A, Hz) không được hiển thị trên máy thực tế. Các đơn vị dữ liệu phía bên trái vùng hiển thị sáng lên bằng phím “FUNCTION” tương ứng. Đơn vị dữ liệu ở bên phải (V, A, Ω/AC, dBm) được chiếu sáng bằng đèn LED trong phần “ĐƠN VỊ HIỂN THỊ SUB” ở phần trên bên phải của thiết bị hiển thị.
* Hoạt động chức năng kép có những hạn chế sau so với hoạt động chức năng đơn.

  • Bạn không thể chọn tốc độ lấy mẫu.
  • Tốc độ lấy mẫu sẽ bị trì hoãn. (Ví dụ: trong trường hợp chức năng kép có sự kết hợp giữa DCV và DCA, giới hạn là khoảng 1 lần/giây. Vui lòng liên hệ với chúng tôi để biết thêm chi tiết.)
  • Màn hình không hiển thị kết quả của các thao tác so sánh, loại dữ liệu thống kê hoặc thông tin thuộc tính như hàm, phạm vi và dấu thời gian.
  • Đơn vị đo chính không được hiển thị. Đơn vị đo của mặt phụ được hiển thị bằng đèn LED của “SUB DISP UNITS”.


Hiển thị tối đa 509999, với dòng VOAC752xH số chữ số không thay đổi.

  • Đo 1V cho 1,00000V
  • Đo 2V cho 2,00000V
  • Đo 3V cho 3.00000V
  • Đo 4V cho 4.00000V
  • Đo 5V cho 5.00000V


Có thể kết nối với mạng LAN.

Standard RS-232
Option LAN interface (10BASE-T), GP-IB interface
(LAN interface and GP-IB interface cannot be installed at the same time.)


Đo khoảng thời gian dài lên tới 3.000 giờ

Đo khoảng thời gian, có thể được cấu hình từ 10ms đến 3600 giây và chức năng lưu trữ dữ liệu với tối đa 3000 dấu thời gian có thể được sử dụng để đo từ 30 giây đến 3000 giờ.

Screen example


Đo giá trị RMS thực

Giá trị RMS thực có thể đo được điện áp AC và dòng điện xoay chiều.
Giá trị RMS bao gồm cả dòng điện một chiều cũng có thể được đo. (DC＋AC)V　(DC＋AC)A


Chức năng hoạt động khác nhau

Bạn có thể thực hiện các phép toán decibel (dBm, dBμ), các phép toán chia tỷ lệ, các phép toán trung bình động, các phép toán vi phân, các phép toán thống kê (MAX, MIN, X, σ), các phép toán so sánh (có thể xuất ra với tùy chọn DIO) và các phép toán số học giữa các hàm kép.


DC, AC, (DC + AC) phạm vi 10A

Tiêu chuẩn trên tất cả các mô hình.


SC-352 (Giao diện đầu vào đầu vào kỹ thuật số) tiện lợi để đánh giá Đạt/Không đạt

Khi thực hiện thao tác tốc độ so sánh với giao diện DIO (tùy chọn) được cài đặt, kết quả của thao tác so sánh sẽ được xuất ra HI/GO/LO của đầu ra DIO bằng cách sử dụng bộ thu mở.
Hình bên phải là ví dụ về kết nối sử dụng đầu ra này để đưa ra đánh giá đạt/không đạt.
Cho biết khi nào kết quả của thao tác so sánh là GO.		 Connection example


Thời gian hoạt động của bộ so sánh: Đặt Yellow-HI/LO/Red-HI/LO trong menu so sánh.

Sau khi kích hoạt được nhập, tín hiệu STRB cho biết kết thúc phép đo sẽ trở thành “L” và ngưỡng được chọn trong đầu ra DIO (lựa chọn Màu vàng hoặc Đỏ) sẽ cập nhật HI/GO/LO của đầu ra và rút ngắn thành GND.
Đầu ra cực thu hở có thể điều khiển DC40V, 100mA. Vì khả năng phán đoán GO/NOGO có thể thực hiện được nhờ đèn, còi, rơ-le, v.v., điều này góp phần rất lớn vào việc xây dựng dây chuyền sản xuất hiệu quả.

Timing of comparator operation.


Ví dụ về các phép đo hữu ích sử dụng giao diện

Bằng cách kết nối với PC bằng giao diện, bạn có thể dễ dàng tạo biểu đồ xu hướng bằng cách tải dữ liệu bằng Excel, v.v.

Screen example

Bảng điều khiển phía trước
Front panel photo

1. Ống hiển thị huỳnh quang dễ nhìn thấy

Trong màn hình đơn, giá trị đo và thông tin thuộc tính của nó (dấu thời gian, chức năng, phạm vi) được hiển thị. Trong màn hình kép, các giá trị đo của chức năng bên trái và bên phải được hiển thị. Hình trên dành cho cả DCV trái và phải. Trong trường hợp hiển thị đơn, cũng có thể hiển thị như trong hình bên phải.

Single display example


2. Đầu vào tín hiệu

VOAC7523H/VOAC7520H có đầu vào chung cho điện áp, điện trở, nhiệt độ và tần số, đầu vào dòng điện cho 0,5A và 10A và đầu vào đo CH-B.
Trong VOAC7522H/VOAC7521H, đầu vào đo CH-B là đầu vào đo điện trở 4 cực.

3. FUNCTION area

Bạn có thể chọn các mục đo lường.
Chức năng hiện đang được đo sáng lên.
How to select measurement items (key operation instructions)

4. RANGE area

Bạn có thể chọn phạm vi đo.
Với phạm vi AUTO, phạm vi tối ưu được đo theo tín hiệu đầu vào.

5. SAMPLE area

Có thể chọn tốc độ mẫu đo, có thể giữ lại giá trị đo và có thể thực hiện phép đo đơn lẻ.

6. SUB DISP UNITS area

Các đơn vị ở mặt phụ (phía bên phải) của màn hình kép được hiển thị bằng đèn LED.

7. DISP Area

Chuyển đổi giữa phép đo một màn hình và phép đo màn hình kép.
Sử dụng phím SEL để chuyển đổi màn hình và chuyển đổi chức năng chính/phụ.

8. Utility Area

Bạn có thể chọn các mục vận hành, lưu và đọc dữ liệu đo lường cũng như cài đặt bảng điều khiển cũng như đặt cài đặt hệ thống.

Utility settings screen list

Setting items Description
REF Reference value setting (arbitrary value)
AVG Average count setting (2 to 255)
COMP Set the comparator operation comparison value (set the upper and lower limits).
SCLE Scaling operations (X-A) × arbitrary numerical settings in B/C and D/X
MAX / MIN Setting the statistical operation mode (calculates the maximum, minimum, average, and standard deviation within the specified number of samples)
In addition, in continuous (CONT) operation, the peak hold of the maximum and minimum values during the measurement period is performed.
Ω < Continuity test threshold operation (continuity tests can be performed at the same time as resistance measurement)

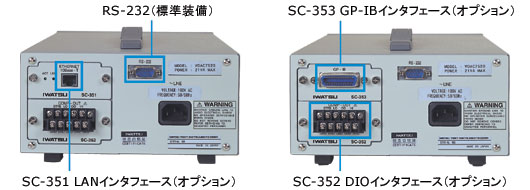

Rear panel photo

Digital Multimeters VOAC7523H/7522H/7520H/7521H Performance

* Độ chính xác: ±(X% giá trị đọc + chữ số Y) được viết là X + Y. Độ chính xác cho tất cả là 1 năm sau khi hiệu chuẩn.


1. Typical sample rate and resolution

Sample rate Resolution Measurement count Hum rejection
SLOW 5.5-digit Approx. 4 times/second ○
MID 5.5-digit Approx. 20 times/second ○
FAST 4.5-digit Approx. 100 times/second
×

2. DC voltage measurement (DCV)

Phạm vi 50mV chỉ là VOAC 7523H/7522H.

Range Resolution Input resistance Accuracy *
5.5-digit 4.5-digit SLOW/MID FAST
50mV 0.1μV 1μV 100MΩ or more 0.025+10 0.025+15
500mV 1μV 10μV 1000MΩ or more 0.012+5 0.012+10
5V 10μV 100μV 0.012+2 0.012+7
50V 100μV 1mV Approx. 10MΩ 0.016+5 0.016+10
500V 1mV 10mV 0.016+2 0.016+7
1000V 10mV 100mV
  • Độ chính xác của phạm vi 50mV và 500mV sau khi hiệu chỉnh về 0 bằng thao tác REL
  • Tốc độ mẫu của phạm vi 50mV là SLOW/MID: xấp xỉ. 0,5 lần/giây, NHANH CHÓNG: xấp xỉ. 50 lần/giây
  • Điện áp cho phép tối đa: Dải 50mV đến 5V ±800V liên tục: Dải 50V đến 1000V ±1100V liên tục


Resolution and noise rejection

Resolution Sample rate NMRR CMRR
5.5-digit SLOW 55dB or more 120dB or more
5.5-digit MID 55dB or more 120dB or more
4.5-digit FAST 0dB 55dB or more

3. CH-B DC voltage measurement (DCV)

VOAC7523H/7520H only

Range Resolution Input resistance Accuracy *
4.5-digit SLOW/MID FAST
5V 100μV CH-B:H~CH-B:L　10MΩ±3%
CH-B:H~CH-A:L　 5MΩ±3%
CH-B:L~CH-A:L　　5MΩ±3%		 0.025+2 0.025+30
50V 1mV 0.025+8
300V 10mV 0.025+5

Điện áp tối đa cho phép: ±300V, ±300V giữa CH-A L và CH-B


Độ phân giải và loại bỏ tiếng ồn

Resolution Sample rate NMRR CMRR Influence of voltage between CH-A and L
4.5-digit SLOW/MID 55dB or more 120dB or more 56dB or more
4.5-digit FAST 0dB 55dB or more

4. AC voltage measurement (ACV, DC + ACV) True RMS value detection

* VOAC 7521H/7520H up to 100kHz

Range Resolution Measurement range Input resistance
5.5-digit SLOW MID/FAST
500mV 1μV 15Hz~300kHz * 200Hz~300kHz * Approx. 1MΩ//
100pF or less
5V 10μV
50V 100μV
500V 1mV 45Hz~100kHz 200Hz~100kHz
750V 1mV 45Hz~20kHz 200Hz~20kHz

Accuracy: SLOW/MID/FAST sample

Frequency Accuracy *
15Hz~45Hz 0.5+150
45Hz~100Hz 0.25+150
100Hz~30kHz 0.2+150
30kHz~100kHz 0.5+300
100kHz~300kHz 2.5+1000
Đối với sóng hình sin trong khoảng từ 5% đến 100%

Hệ số cho đầu vào không phải sóng hình sin

Frequency Crest factor
1~1.5 1.5~2 2~3
15Hz~30kHz 0.05% 0.15% 0.30%
30kHz~300kHz 0.20% – –

Response time

Sample rate Resolution Measurement count Response time
SLOW 5.5-digit 4 times/second 3 seconds or less
MID/FAST 5.5-digit 20 times/second 2 seconds or less
  • Điện áp tối đa cho phép: 780Vrms, ±1100VDC (liên tục)
  • Đối với DC + ACV, thêm 500 (45Hz trở xuống) hoặc 300 (45Hz trở lên) vào chữ số chính xác.
  • Tốc độ lấy mẫu NHANH CHÓNG tương đương với MID. 20 lần/giây.


5. Đo dòng điện một chiều (DCA)

Range Resolution Accuracy * Input resistance
5.5-digit 4.5-digit SLOW/MID FAST
5mA 10nA 100nA 0.05+7 0.05+17 150Ω or less
50mA 100nA 1μA 15Ω or less
500mA 1μA 10μA 2Ω or less
10A 100μA 1mA 0.2+7 0.2+17 0.1Ω or less
  • Các cực đầu vào của phạm vi 5mA đến 500mA và phạm vi 10A là khác nhau, do đó phạm vi tự động giữa chúng không được thực hiện.
  • Dòng điện tối đa cho phép: 5mA đến 500mA phạm vi 500mA (Cầu chì 0,5A/250V): 10A phạm vi 10A (CẦU CHÌ 15A/250V)

6. Đo dòng điện xoay chiều (ACA, DC+ACA)

Range Resolution Measurement range Input resistance
5.5-digit SLOW/MID FAST
5mA 10nA 15Hz~5kHz 200Hz~5kHz 150Ω or less
50mA 100nA 15Ω or less
500mA 1μA 45Hz~5kHz 2Ω or less
10A 100μA 0.1Ω or less

Accuracy: SLOW sample

Frequency Accuracy * Crest factor
1~1.5 1.5~2 2~3
15Hz~45Hz 1+200 0.05% 0.15% 0.30%
45Hz~1kHz 0.4+200
1kHz~5kHz 5.0+200

5% of the range (10% of the 10A range) to 100% for sine waves



Response time

Sample rate Resolution Measurement count Response time
SLOW 5.5-digit 4 times/second 3 seconds or less
MID/FAST 5.5-digit 20 times/second 2 seconds or less
  • Dòng điện tối đa cho phép: 5mA đến 500mA phạm vi 500mA (CẦU CHÌ 0,5A): 10A phạm vi10A (CẦU CHÌ 15A)
  • Nhỏ hơn hoặc bằng dòng điện tối đa cho phép bao gồm cả thành phần DC được đặt chồng lên dòng điện đầu vào.
  • Đối với 45Hz đến 1kHz trong phạm vi 10A, hãy thêm 0,3 vào mục %.
  • Đối với DC + ACA, thêm 500 (45Hz trở xuống) hoặc 300 (45Hz trở lên) vào chữ số chính xác.
  • Tốc độ lấy mẫu NHANH CHÓNG tương đương với MID. 20 lần/giây.


7. Đo điện trở (2WireΩ/4WireΩ)

4WireΩ chỉ có VOAC 7522H/7521H

Range Resolution Accuracy * Measured current
SLOW/MID FAST SLOW/MID FAST
50Ω 0.1mΩ 1mΩ 0.025+10 0.025+15 Approx. 10mA
500Ω 1mΩ 10mΩ 0.014+3 0.014+8 Approx. 10mA
5kΩ 10mΩ 0.1Ω Approx. 1mA
50kΩ 0.1Ω 1Ω Approx. 100μA
500kΩ 1Ω 10Ω 0.015+3 0.015+33 Approx. 10μA
5MΩ 10Ω 10Ω 0.033+30 0.033+30 Approx. 1μA
50MΩ 100Ω 100Ω 0.25+30 0.25+30 Approx. 100nA
500MΩ 1kΩ 1kΩ 1.5+50 1.5+50 Approx. 10nA
  • Điện áp tối đa cho phép: ± 500Vpeak
  • Điện áp mở đầu cuối: 12V trở xuống
  • Phạm vi từ 50Ω đến 5kΩ là độ chính xác sau khi hiệu chỉnh về 0 bằng thao tác REL.
  • NHANH CHÓNG trong phạm vi 5MΩ đến 500MΩ tương đương với MID, xấp xỉ. 20 lần/giây.

8. Đo điện trở công suất thấp (2WireΩ)

Range Resolution Accuracy * Measured current
SLOW/MID/FAST SLOW/MID FAST
500Ω 10mΩ 0.1+5 0.1+15 Approx. 1mA
5kΩ 0.1Ω Approx. 100μA
50kΩ 1Ω Approx. 10μA
500kΩ 10Ω 0.2+30 0.2+40 Approx. 1μA
5MΩ 100Ω 0.2+30 Approx. 100nA
50MΩ 1kΩ 1.5+30 1.5+30 Approx. 10nA
  • Điện áp tối đa cho phép: ± 500Vpeak
  • Điện áp mở đầu cuối: 12V trở xuống
  • Phạm vi từ 500Ω đến 5kΩ là độ chính xác sau khi hiệu chỉnh về 0 bằng thao tác REL.
  • NHANH CHÓNG trong phạm vi 5MΩ đến 50MΩ giống như MID, xấp xỉ. 20 lần/giây.
  • SLOW/MID/FAST đều có 4,5 chữ số


9. Diode measurement

Measured current Measurement range Accuracy * Terminal open voltage Maximum allowable voltage
Approx. 1mA or 10mA 0.1mV~5.0999V 0.014+13 12V or less ±500Vpeak


10. Temperature measurement

Thermocouple Measured temperature range Accuracy * Resolution Maximum allowable voltage
R -50~0℃ 0.2+70 0.1℃ ±500Vpeak
0~+100℃ 0.2+50
+100~+1768℃ 0.2+30
K(CA) -200~-100℃ 0.15+50
-100~0℃ 0.15+35
0~+1372℃ 0.15+20
T(CC) -200~-100℃ 0.15+50
-100~0℃ 0.15+35
0~+400℃ 0.15+20
J(IC) -200~-100℃ 0.15+50
-100~0℃ 0.15+35
0~+1200℃ 0.15+20
E(CRC) -200~-100℃ 0.15+50
-100~0℃ 0.15+35
0~+1000℃ 0.15+20
  • Độ chính xác trên không bao gồm độ chính xác của cặp nhiệt điện.
  • Nhiệt độ môi trường hoạt động của thiết bị là ±0,1°C/°C ở 0°C đến 18°C và 28°C đến 50°C (tổng cặp nhiệt điện).
  • Nhiệt độ đo được -200°C hoặc thấp hơn có thể được hiển thị nhưng độ chính xác không được đảm bảo.
  • Công suất nhiệt điện tham chiếu được tính theo xấp xỉ đường đứt nét theo JIS C 1602-1995.
  • Khi thiết bị và cặp nhiệt điện được kết nối thông qua phích cắm, lỗi bù nhiệt độ tiếp xúc sẽ được thêm vào.
  • Sau khi kết nối cặp nhiệt điện, chạy nhiệt ít nhất 1 giờ. (Không để máy tiếp xúc với gió)


11. Frequency measurement

Sample rate Measurement count (gate time) Number of digits to display and measurement range Accuracy *
SLOW Approx. 0.5 times/second (1s) 6-digit 15.0000Hz~1.00000MHz 0.02+2
MID Approx. 4 times/second (100ms) 5-digit 15.000Hz~1.0000MHz
FAST Approx. 10 times/second (10ms) 4-digit 150.00Hz~1.000MHz
  • Khớp nối AC, Hệ số đỉnh: 3 trở xuống
  • Bộ suy giảm đầu vào sử dụng phạm vi ACV AUTO.
  • Điện áp tối đa cho phép: 780Vrms, ±1100Vpeak



12. Combination of dual functions

*1 Trong bảng, số ở vai phải của dấu △ biểu thị số “Ràng buộc” tương ứng.
*2 CH-B DCV chỉ được cài đặt trên VOAC7520H/7523H.
*3 4WΩ chỉ được cài đặt trên VOAC7521H/7522H.
* Hoạt động chức năng kép có những hạn chế sau so với hoạt động chức năng đơn.
  • Bạn không thể chọn tốc độ lấy mẫu.
  • Tốc độ lấy mẫu sẽ bị trì hoãn. (Ví dụ: trong trường hợp chức năng kép có sự kết hợp giữa DCV và DCA, giới hạn là khoảng 1 lần/giây. Vui lòng liên hệ với chúng tôi để biết thêm chi tiết.)
  • Màn hình không hiển thị kết quả của các thao tác so sánh, loại dữ liệu thống kê hoặc thông tin thuộc tính như hàm, phạm vi và dấu thời gian.
  • Đơn vị đo chính không được hiển thị. Đơn vị đo của mặt phụ được hiển thị bằng đèn LED của “SUB DISP UNITS”.


13. General performance

Operations Moving average, scaling operations, decibel operations (dBm, dBμ), differential operations, statistical operations (MAX, MIN, x, σ), comparison operations, dual function arithmetic operations, continuity tests
Memory DATA 3000pcs data with 10msec resolution timestamp (elapsed time)
SET UP 10 pieces
Interface
(Full remote)		 Standard RS-232
Option LAN, GP-IB
Power supply Voltage 100VAC (standard)
110V, 220V, 240V (option)
Frequency 50Hz, 60Hz
Power consumption 21VA or less (including option)
Operating temperature and humidity 0°C to 50°C (80% RH or less)
However, there shall be no condensation and the between 40°C and 50°C, humidity shall be 70% RH or less.
Storage temperature and humidity -20°C to 60°C (70% RH or less)
However, there shall be no condensation. It also includes the operating temperature range.
Size Shape 210Wx99Hx353L mm (Optionally built into the main unit)
Weight 3.5kg or less (including option)
Accessories Current measurement spare fuse, test leads (1 set), adjustment screwdriver, simple manual, instruction manual (CD-ROM), AC power cable

Main Unit Option

SC-351, SC-354

SC-351 (giao diện LAN)… Ảnh phần trên

Sản phẩm này có thể được kết nối với PC qua Ethernet bằng giao diện mạng TCP/IP. Bạn cũng có thể kết nối trực tiếp sản phẩm với PC của mình thông qua cáp nối mạng.

Bạn có thể sử dụng bộ điều khiển bên ngoài (thường sử dụng PC) để thực hiện các thao tác tương tự như khi bạn điều khiển thủ công bằng thao tác nút trên thiết bị chính. Ngoài những thao tác đơn giản, có thể thu thập dữ liệu kết quả đo và xây dựng hệ thống đo tự động.

Thông số giao diện: 10Base-T

* Giao diện GPIB SC-353 không thể được gắn đồng thời.



SC-354 (đầu ra D/A) … Phần ảnh phía dưới

Bất kỳ ba chữ số nào của giá trị đo được đều được chuyển đổi thành D/A và xuất ra dưới dạng giá trị tương tự. Điện áp đầu ra có thể được chọn theo ba cách: ±99,9mV/ ±999mV/±9,99V. Thiết bị xuất ra các giá trị giới hạn trên hoặc dưới khi quá tải.



Hình dưới đây cho thấy một ví dụ về đầu ra của đầu ra D/A.

Phạm vi đầu ra của đầu ra D/A là ±9,99V.

Example output of D/A output

Đầu ra ví dụ của đầu ra D/A

Các kết quả đo nổi có thể là đầu ra D/A và được kết nối với bộ tuần tự, v.v. mà không cần sử dụng bộ khuếch đại bên ngoài.

*1. Giao diện DIO SC-352 không thể được gắn đồng thời.

SC-353, SC-352

SC-353 (giao diện GPIB)… Ảnh phần trên

Sản phẩm này cho phép bạn điều khiển thiết bị chính bằng giao diện GPIB.

Bạn có thể sử dụng bộ điều khiển bên ngoài (thường sử dụng PC) để thực hiện các thao tác tương tự như khi bạn điều khiển thủ công bằng thao tác nút trên thiết bị chính. Ngoài những thao tác đơn giản, có thể thu thập dữ liệu kết quả đo và xây dựng hệ thống đo tự động.

Thông số kỹ thuật về điện, cơ khí và chức năng: Tuân thủ IEEE Std. 488.1-1987 và JIS C 1901-1987

Thông số kỹ thuật cho các định dạng lệnh, giao thức, v.v.: Tuân thủ IEEE Std.488.2-1987

  • * 1 Giao diện LAN SC-351 không thể được gắn đồng thời.
  • * 2 Khả năng tương thích với hệ thống lệnh của đồng hồ vạn năng kỹ thuật số IWATSU ELECTRIC VOAC7521H/7520H/7522H/7523H, VOAC7411/7412/7413 và Dòng VOAC7510/7511/7512/7513 được kế thừa. Tuy nhiên, không thể lắp bộ GP-IB SC-303A tùy chọn.

SC-352 (giao diện DIO) … Phần ảnh phía dưới

Khi thực hiện thao tác so sánh với giao diện DIO (tùy chọn) được cài đặt, kết quả thao tác so sánh sẽ được xuất ra HI/GO/LO của đầu ra DIO bằng cách sử dụng bộ thu hở (có thể sử dụng bộ điều khiển DC40V, 100mA).

Hình bên dưới là ví dụ về kết nối sử dụng đầu ra này để đưa ra đánh giá đạt/không đạt. Cho biết khi kết quả hoạt động so sánh là GO.

Example of a connection that uses the DIO output to make a pass/fail judgment

Thời gian hoạt động của bộ so sánh DIO

Đặt Yellow-HI/LO/Red-HI/LO trong menu so sánh.

DIO comparator operation timing

Sau khi kích hoạt được nhập, tín hiệu STRB cho biết kết thúc phép đo sẽ trở thành “L” và ngưỡng được chọn trong đầu ra DIO (lựa chọn VÀNG hoặc ĐỎ) sẽ cập nhật HI/GO/LO của đầu ra và rút ngắn thành GND.

* Không thể lắp đồng thời đầu ra D/A SC-354.



SC-525 (bộ chuyển đổi RS232-USB) (tùy chọn)

Bằng cách sử dụng cáp chéo và sử dụng đầu nối RS làm đầu nối cái, có thể kết nối trực tiếp cổng USB và thiết bị đo.

Bạn có thể sử dụng bộ điều khiển bên ngoài (thường sử dụng PC) để thực hiện các thao tác tương tự như khi bạn điều khiển thủ công bằng thao tác nút trên thiết bị chính. Không chỉ hoạt động mà còn có thể thu thập dữ liệu kết quả đo (thông số kỹ thuật giao diện giống như RS-232 tiêu chuẩn).

Nó cũng có thể được sử dụng cho Sê-ri VOAC752X, Sê-ri SG-41XX bộ tạo tín hiệu, bộ đếm đa năng Sê-ri SC-720XH, Sê-ri dao động số BRINGO®, v.v.

Hệ điều hành được hỗ trợ: WindowsXP, Vista, 7, 10

Đo điện áp cao, dòng điện cao và điện trở cao

SC-004

SC-004(Dây đo điện trở cao)

Vì sử dụng cáp có vỏ bọc nên nó có cấu trúc ít bị ảnh hưởng bởi nhiễu bên ngoài khi đo điện trở cao.

(Sử dụng phạm vi 2MΩ đến 100MΩ)

Đo điện trở

sdssdd

TKL 90cm BAN [Dây đo Kelvin 4 dây (cáp đo điện trở 4 cực)]

Bằng cách giảm ảnh hưởng của điện trở dây dẫn và điện trở tiếp xúc lên cáp đo, có thể đo điện trở với độ chính xác cao. Đặc biệt, điều này có lợi trong việc đo điện trở thấp (do PMK sản xuất)

.

Chiều dài cáp đo: 90cm
Đường kính dây có thể kẹp được: Xấp xỉ. Φ6mm
Kích thước chi tiết của clip có tại đây.



Đo nhiệt độ

SC-0107

SC-0107(Cặp nhiệt điện loại vỏ bọc loại K)

Cặp nhiệt điện này là một cảm biến nhiệt độ hình vỏ bọc tích hợp ống bảo vệ kim loại (vỏ bọc) và bộ phận phát hiện.
Giữa vỏ bọc và bộ phận phát hiện (dây phần tử cặp nhiệt điện), nó được lấp đầy bằng các chất cách điện vô cơ như magie oxit, duy trì lớp cách điện trong khi vẫn kín khí bên trong để tránh bị ăn mòn bởi khí trong không khí và nhiệt độ cao. Nó có khả năng chống động đất tuyệt vời và có thể được sử dụng trong các điều kiện bất lợi như nhiệt độ cao, áp suất cao và không khí ăn mòn. Nó có thể uốn cong tự do và có thể được gắn ở những nơi có nhiều uốn cong. Nó có các tính năng rất tốt để sử dụng, chẳng hạn như đường kính ngoài hẹp, cho phép nó được sử dụng để phát hiện nhiệt độ ngay cả ở những nơi chật hẹp và cho các vật thể được đo nhỏ. Cũng hữu ích để đo chất lỏng và khí
(-200oC~+800oC)
SC-0116

SC-0116(Cặp nhiệt điện loại K cho bề mặt cố định)

Máy dò phổ biến nhất để đo nhiệt độ bề mặt cố định, nó phát hiện nhiệt độ bề mặt với tốc độ phản hồi nhanh từ 2 đến 3 giây. Dây cặp nhiệt điện cũng ít bị biến dạng hơn và có thể được sử dụng trong nhiều ứng dụng, từ phòng thí nghiệm và cơ sở thí nghiệm đến đo lường hiện trường.
Ví dụ, nó phù hợp để đo nhiệt độ gia nhiệt của động cơ, đo nhiệt độ tăng của máy biến áp và đo nhiệt độ của khuôn.

Chỉ cần bộ phận cảm biến có thể tiếp xúc theo chiều dọc thì có thể đo được nhiệt độ của nhiều vật thể khác nhau.
(0oC~+500oC)

PAMONA1286

POMONA 1286 (nắp chuối)

Đầu cắm đo của dòng VOAC752xH là đầu cắm hình chuối nhưng đầu cắm hình chuối không nhô ra ngoài bề mặt panel của thiết bị. Điều này có nghĩa là dây trần không thể kết nối trực tiếp, do đó, bằng cách sử dụng tùy chọn này, có thể kết nối trực tiếp dây trần như cặp nhiệt điện thương mại.

Dây đo cho VOAC 752xH (cũng có thể được sử dụng với Dòng VOAC 752x)

SC-020

SC-020(Test lead)

* Standard accessory
SC-026

SC-026(Kẹp mũi tên)

Bạn có thể kẹp vật đo bằng cách gắn nó vào đầu SC-020. Điều này thuận tiện cho việc kẹp dây dẫn IC.
(AC30V/DC60V/DC3A)

[Dừng sản xuất sau khi hết hàng]
SC-023

SC-023(Kẹp cá sấu H)

Kẹp cá sấu để đo điện áp cao. Nó được sử dụng bằng cách gắn nó vào đầu SC-020. (600Vrms, CAT II/10A)
* CAT II: Mạch sơ cấp của thiết bị có dây nguồn nối vào ổ cắm (đồ gia dụng, dụng cụ cầm tay,…)

Sản phẩm tương tự

SC-7205A Iwatsu – Universal Counter

Liên hệ

SC-7205A Iwatsu – Universal Counter

Liên hệ báo giá

VOAC7502 Iwatsu Digital Multimeter 5 1/2 – Đồng hồ vạn năng kỹ thuật số

Liên hệ

VOAC7502 Iwatsu Digital Multimeter 5 1/2 – Đồng hồ vạn năng kỹ thuật số

Liên hệ báo giá

7355 ADCMT Digital Multimeter 5 1/2 – Đồng hồ vạn năng điện tử 5 1/2

Liên hệ

7355 ADCMT Digital Multimeter 5 1/2 – Đồng hồ vạn năng điện tử 5 1/2

Liên hệ báo giá

7461A / 7461P / 7451A ADCMT Digital Multimeter 6 1/2 – Đồng hồ vạn năng điện tử 6 1/2

Liên hệ

7461A / 7461P / 7451A ADCMT Digital Multimeter 6 1/2 – Đồng hồ vạn năng điện tử 6 1/2

Liên hệ báo giá

5350 ADCMT Digital Electrometers – Điện kế số

Liên hệ

5350 ADCMT Digital Electrometers – Điện kế số

Liên hệ báo giá

SG-300 Iwatsu – Boost Amplifier

Liên hệ

SG-300 Iwatsu – Boost Amplifier

Liên hệ báo giá

7481 / 7482 ADCMT 8 1/2-digit digital multimeter – Đồng hồ vạn năng số 2 kênh 8 1/2

Liên hệ

7481 / 7482 ADCMT 8 1/2-digit digital multimeter – Đồng hồ vạn năng số 2 kênh 8 1/2

Liên hệ báo giá

VOAC7602 Iwatsu Digital Multimeter 6 1/2 – Đồng hồ vạn năng kỹ thuật số

Liên hệ

VOAC7602 Iwatsu Digital Multimeter 6 1/2 – Đồng hồ vạn năng kỹ thuật số

Liên hệ báo giá
