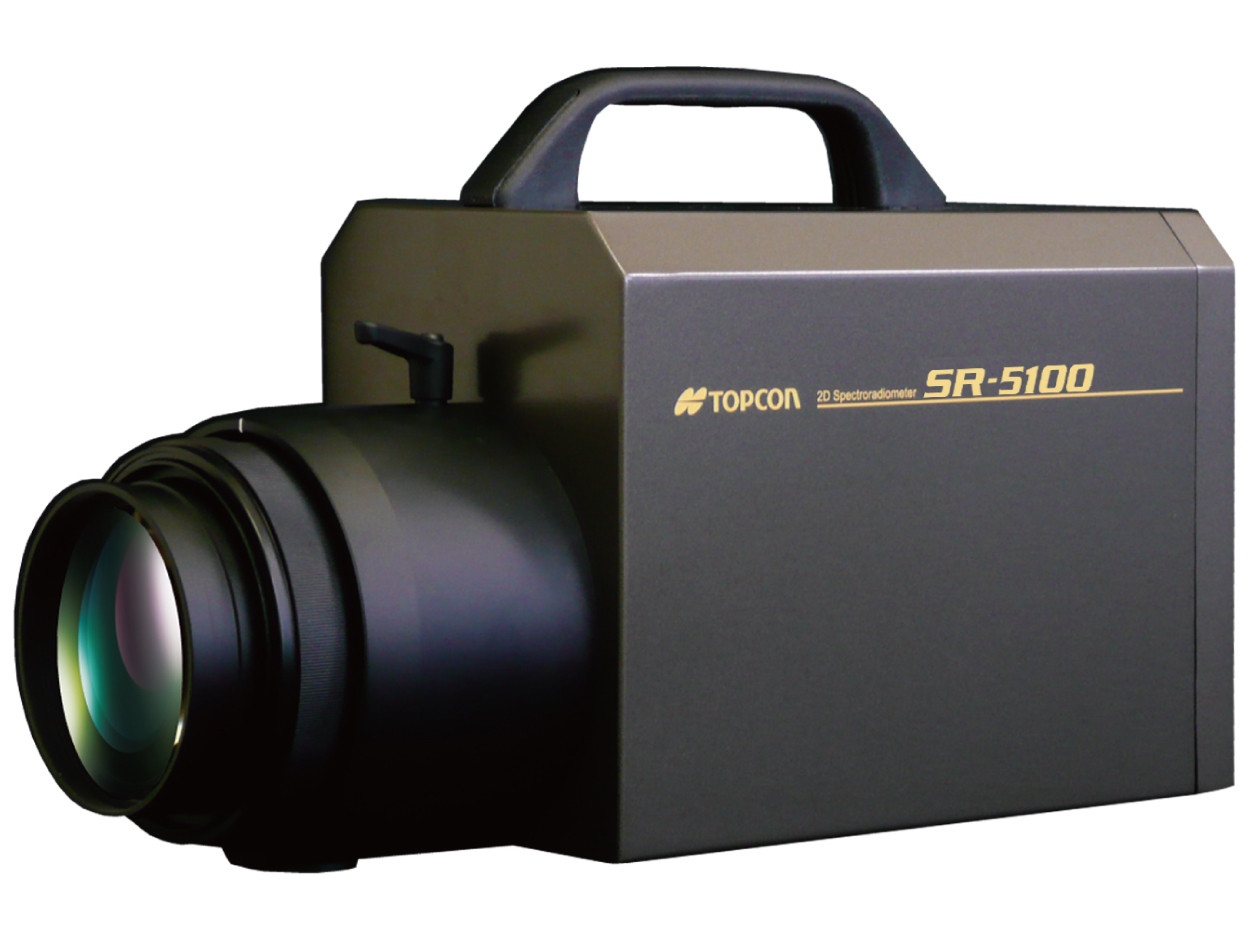

SR-5100 Series: SR-5100HWS, SR-5100HT, SR-5100HM

Máy quang phổ 2D là phép đo có độ chính xác cao và chính xác bằng công nghệ quang phổ 1nm với phần mềm phân tích dữ liệu mạnh mẽ. Bằng cách Không phá hủy và Không tiếp xúc, một thiết bị đo quang phổ góp phần duy trì chất lượng cao của nhiều sản phẩm khác nhau vì nó có thể đánh giá các đặc tính quang phổ của nguồn sáng hoặc vật thể theo đơn vị 5 triệu pixel, 17 tỷ cd/m2 và 1 nm, chẳng hạn như như đặc tính bước sóng của nguồn sáng, đặc tính truyền quang phổ của vật liệu.

Máy đo quang phổ 2D SR-5100, phân tích quang phổ đặc biệt của một vật thể và có thể được sử dụng không chỉ trong các đặc tính và sản phẩm phát quang mà không thể đánh giá được bằng phương pháp lọc, máy đo màu hình ảnh hoặc mắt người, mà còn trong ánh sáng phản chiếu và mô phỏng đánh giá một đối tượng. SR-5100S có thể được sử dụng cho nhiều ngành công nghiệp và ứng dụng, bao gồm màn hình LED micro/mini đang tăng tốc độ phát triển, các vật liệu liên quan, kết cấu của vật liệu, chăm sóc da, nhuộm dệt, phong cảnh, v.v.

Tính năng

• Đánh giá độ chói / sắc độ và quang phổ của LCD, OLED, QD, laser, micro LED và các thành phần liên quan
• Đặc tính phân bố khí thải và đánh giá quang phổ của bảng đồng hồ ô tô và hệ thống chiếu sáng nội/ngoại thất
• Đánh giá độ chói/sắc độ và quang phổ của phần phát sáng của đèn LED và đèn OLED
• Đánh giá quang phổ của mọi vật thể trong cảnh quan trong nhà và ngoài trời
• Đánh giá quang phổ của vải dệt nhuộm
• Đánh giá chăm sóc da về nhược điểm và sắc tố da
• Phân tích đặc tính hấp thụ, phản xạ và truyền qua
• Đo độ phủ màng và kính và các vân giao thoa
• Phân tích và đánh giá định lượng sự khác biệt nhỏ về tình trạng nhuộm màu của mô bệnh lý (SR-5100HM + kính hiển vi)



Công dụng chính

• Đánh giá độ chói / sắc độ và quang phổ của LCD, OLED, QD, laser, micro LED và các thành phần liên quan
• Đặc tính phân bố khí thải và đánh giá quang phổ của bảng đồng hồ ô tô và hệ thống chiếu sáng nội/ngoại thất
• Đánh giá độ chói/sắc độ và quang phổ của phần phát sáng của đèn LED và đèn OLED
• Đánh giá quang phổ của mọi vật thể trong cảnh quan trong nhà và ngoài trời
• Đánh giá quang phổ của vải dệt nhuộm
• Đánh giá chăm sóc da về nhược điểm và sắc tố da
• Phân tích đặc tính hấp thụ, phản xạ và truyền qua
• Đo độ phủ màng và kính và các vân giao thoa
• Phân tích và đánh giá định lượng sự khác biệt nhỏ về tình trạng nhuộm màu của mô bệnh lý (SR-5100HM + kính hiển vi)



Thông số kỹ thuật:

Measurement mode	Spectral Mode
Detector	5.0 mega pixel CMOS image sensor
Objective lens	Standard lens : Focal length f=32mm Standard lens with wide attachment lens : Focal length f=24mm (*1) Telephoto lens : Focal length f=140mm Macro lens *Lens selection type
Effective pixel	2448×2048
Measurement range(*2)	0.5～17,000,000,000 cd/m2
Wavelength range	380～780nm
Spcetral accuracy(*4)	±0.5 nm (On the wavelength of Hg emission line)
Spectral band width (*5)	7 nm (Half width)
Wavelength resolution	1 nm
Linearity in luminance	±2% (*3,*6)
Chromaticity accuracy	Standard lens with wide attachment lens・Macro ±0.0035 (*3,*6) ±0.0025 (*3,*6) ±0.005 (*6,*9) Telescope ±0.0035(≦1cd/m2) (*3,*6) ±0.0030(1cd/m2＜) (*3,*6) ±0.005(*6,*9)
In-plane uniformity(*10)	Luminance：±2% Chromaticity：±0.003
Repeatability	Standard lens with wide attachment lens・Macro Luminance：0.6%(≦1cd/m2) (*3,*6,*7) 0.5%(1cd/m2＜) (*3,*6,*7) Chromaticity(x,y)：0.003(≦1cd/m2) (*3,*6,*8) 0.002(1cd/m2＜) (*3,*6,*8) Telescope Luminance：0.8%(≦1cd/m2) (*3,*6,*7) 0.5%(1cd/m2＜) (*3,*6,*7) Chromaticity(x,y)：0.004(≦1cd/m2) (*3,*6,*8) 0.003(1cd/m2＜) (*3,*6,*8)
Interface	USB3.0 / External trigger
Power supply	AC100 – 240V(50/60Hz) Dedicated AC adapter (Standard accessory)
Power consumption	Approx. 20W
Operating condition	Temperature： 0 – 35℃ Humidity　  ： 80%R.H. or less(No condensation)
External dimensions	Wide type　　 ： W162×H247×D402.4 mm Telephoto type： W162×H247×D412.5 mm Macro type　  ： W162×H247×D330.5 mm *(Protruding parts are not included)
Weight	Wide type　　 ： Approx. 6.3kg Telephoto type： Approx. 8.2kg Macro type　  ： Approx. 5.8kg

*1 Ống kính tiêu chuẩn có ống kính gắn rộng
*2 Đèn chiếu sáng tiêu chuẩn A,
*3 Đèn chiếu sáng tiêu chuẩn A,
*4 Hg, chế độ chính xác Hi
*5 FWHM, chế độ chính xác Hi
*6 Tại trung tâm cảm biến
*7 Trong vòng 2σ
*8 Giá trị tối đa – Giá trị tối thiểu
*9 Đèn chiếu sáng tiêu chuẩn A + bộ lọc thủy tinh màu tiêu chuẩn của chúng tôi.
*10 Tâm cảm biến, Nguồn sáng tiêu chuẩn A, trong phạm vi 80% trường nhìn



Measurement mode	XYZ(Filter) Mode
Detector	5.0 mega pixel CMOS image sensor
Objective lens	Standard lens : Focal length f=32mm Standard lens with wide attachment lens : Focal length f=24mm (*1) Telephoto lens : Focal length f=140mm Macro lens *Lens selection type
Effective pixel	2248×2048
Measurement range (*2)	0.005～100,000 cd/m2
Linearity in luminance	±3.5%(≦1cd/m2) (*2,*3) ±3.0%(1cd/m2＜) (*2,*3)
Chromaticity accuracy	Standard lens with wide attachment lens・Macro ±0.0085(≦1cd/m2) (*3,*6) ±0.0050(≦0.05cd/m2) (*3,*6) ±0.0030(0.05cd/m2＜) (*3,*6) ±0.008 (*6,*9) Telescope ±0.0090(≦1cd/m2) (*3,*6) ±0.0050(≦0.05cd/m2) (*3,*6) ±0.0030(0.05cd/m2＜) (*3,*6) ±0.008 (*6,*9)
In-plane uniformity (*10)	Luminance：±2% Chromaticity：±0.003
Repeatability	Standard lens with wide attachment lens・Macro Luminance：0.70%(≦1cd/m2) (*3,*6,*7) 0.35%(1cd/m2＜) (*3,*6,*7) Chromaticity(x,y)：0.006(≦1cd/m2) (*3,*6,*8) 0.004(≦0.05cd/m2) (*3,*6,*8) 0.002(0.05cd/m2＜) (*3,*6,*8) Telescope Luminance：0.90%(≦0.01cd/m2) (*4,*7,*8) 0.35%(0.01cd/m2＜) (*4,*7,*8) Chromaticity(x,y)：0.009(≦1cd/m2) (*3,*6,*8) 0.004(≦0.05cd/m2) (*3,*6,*8) 0.002(0.05cd/m2＜) (*3,*6,*8)
Interface	USB3.0 / External trigger
Power supply	AC100 – 240V(50/60Hz) Dedicated AC adapter (Standard accessory)
Power consumption	Approx. 20W
Operating condition	Temperature： 0 – 35℃ Humidity　　： 80%R.H. or less(No condensation)
External dimensions	Wide type　　　： W162×H247×D402.4 mm Telephoto type： W162×H247×D412.5 mm Macro type　　： W162×H247×D330.5 mm *(Protruding parts are not included)
Weight	Wide type　　　： Approx. 6.3kg Telephoto type： Approx. 8.2kg Macro type　　： Approx. 5.8kg

*1 Ống kính tiêu chuẩn có ống kính gắn rộng
*2 Đèn chiếu sáng tiêu chuẩn A,
*3 Đèn chiếu sáng tiêu chuẩn A,
*4 Hg, chế độ chính xác Hi
*5 FWHM, chế độ chính xác Hi
*6 Tại trung tâm cảm biến
*7 Trong vòng 2σ
*8 Giá trị tối đa – Giá trị tối thiểu
*9 Đèn chiếu sáng tiêu chuẩn A + bộ lọc thủy tinh màu tiêu chuẩn của chúng tôi.
*10 Tâm cảm biến, Nguồn sáng tiêu chuẩn A, trong phạm vi 80% trường nhìn



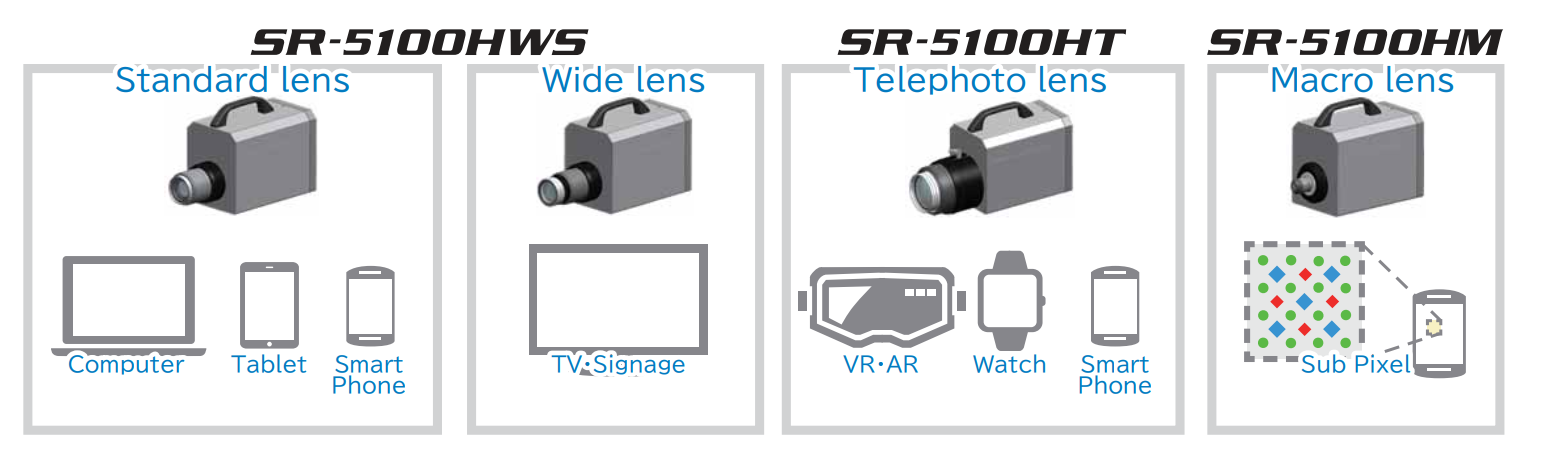

Vùng đo lường

SR-5100HWS: Standard lens

Measurement distance [mm]*	400	500	1000	1500	2000	2500
Horizonal [mm]	1780	221.5	435.9	649.7	866.2	1072.5
Vertical [mm]	148.9	185.3	364.7	543.5	724.7	897.2
Inch [diagonal]	9.1	11.4	22.4	33.3	44.5	55.1



SR-5100HWS: Standard lens with wide attachment lens

Measurement distance [mm]*	400	500	1000	1500	2000	2500
Horizonal [mm]	246.6	303.0	587.5	869.9	1155.0	1437.5
Vertical [mm]	206.3	253.5	491.5	727.8	966.2	1202.7
Inch [diagonal]	12.7	15.6	30.2	44.7	59.3	73.8



SR-5100HT: Telescope lens

Measurement distance [mm]*	600	1000	1500	2000	2500
Horizonal [mm]**	60.5	108.6	168.9	229.0	288.7
Vertical [mm]**	50.6	90.9	141.3	191.6	241.6
Inch [diagonal]	3.1	5.6	8.7	11.8	14.8



SR-5100HM： Macro lens

Measurement distance [mm]*	6
Horizonal [mm]**	6.8
Vertical [mm]**	5.7
Inch [diagonal]	0.3

* Khoảng cách đo là khoảng cách từ đầu vật cố định kim loại trên dụng cụ của vật kính.
** Đây là sản phẩm được sản xuất theo đơn đặt hàng

Điều kiện hoạt động

*Nên sử dụng cổng USB 3.0 trên bo mạch chủ.
*Nếu không nó có thể gây ra trục trặc.

OS	Windows 10 Pro(64bit)
CPU	Intel Core i7-4770 (4 Core 2.8GHz) or more
Memory	16GB or more
HDD	500 GB or more available disk space. *More than 3GB free space is necessary in the system drive. *Data size of its result is about 8GB if full size measurement.
USB port	USB 3.0 ：1 port
USB Host Controller	Intel® USB 3.0 eXtensible Host Controller
USB driver	Microsoft Windows 10 USB 3.0 driver * Windows 10 has a native in-box USB 3.0 driver.
Display	1024×768 or more, 16.77 million colors(32bit) or more
Optical drive	DVD-ROM drive

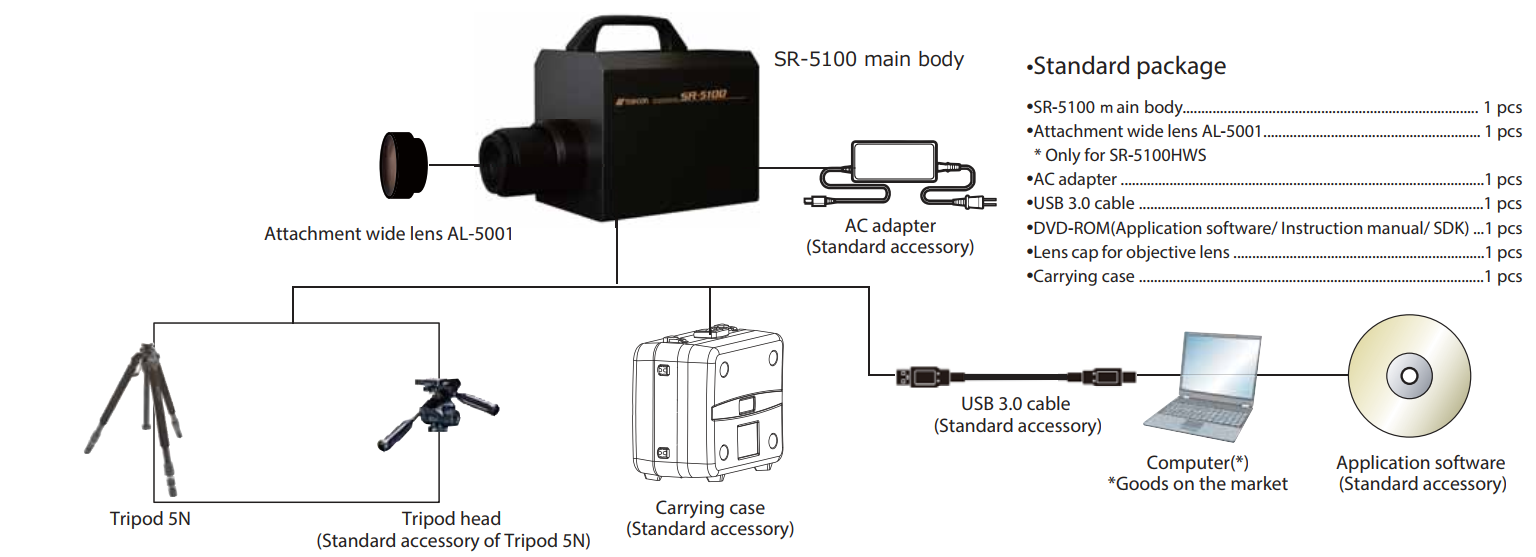

Phụ kiện

• Chân máy: Chân máy 5N
• MS-ADAPTER ：ZV-60(Là bộ chuyển đổi để kết nối kính hiển vi và cổng C-mount.)
• MS-CORRECT ：ZV-57(Công cụ hiệu chỉnh hệ số truyền quang phổ cho thấu kính hiển vi.)
• LENS-CORRECT ：ZV-61(Công cụ hiệu chỉnh hệ số truyền quang phổ cho ống kính zoom.)
