Bộ cung cấp nguồn ACSIRIUS X DEWEsoft – High-channel distributable data acquisition system – Hệ thống thu thập dữ liệu DAQ phân phối đa kênh
 |
SIRIUS® X là hệ thống thu thập dữ liệu tiên tiến thế hệ mới nhất của chúng tôi. Các hệ thống được trang bị một loạt các bộ khuếch đại điều hòa tín hiệu và cung cấp khả năng kết nối liền mạch. Mỗi SIRIUS® X có tới 32 kênh đầu vào trong khung máy mô-đun SIRIUS® quen thuộc và hỗ trợ tốc độ lấy mẫu lên tới 200 kS/giây @ độ phân giải 24 bit. Kết nối mạng Gigabit LAN mạnh mẽ và đồng bộ hóa PTPv2 cung cấp khả năng kết nối và mở rộng dễ dàng. Các thiết bị SIRIUS® X hoàn toàn tuân thủ SDK openDAQ và có thể tích hợp vào bất kỳ môi trường nào thông qua SDK nguồn mở.
|
Xem thêm các sản phẩm khác của DeweSoft tại đây!
Điểm nổi bật của SIRIUS X
| Lên đến 32 kênh | Đầu vào đa năng | Tốc độ lấy mẫu cao | Dải động 160 dB | CAN và CAN FD |
| Thiết bị SIRIUS® X có thể chứa tới 32 kênh đầu vào tương tự trong cùng một khung mô-đun SIRUS® quen thuộc. Điều này làm tăng gấp đôi số lượng kênh khả dụng và giảm đáng kể giá cho mỗi kênh. | Có nhiều loại bộ khuếch đại khác nhau, phù hợp để đo điện áp, biến dạng (tất cả các loại kết nối cầu) và tín hiệu IEPE. Các bộ khuếch đại này cũng hỗ trợ TEDS để dễ dàng nhận dạng cảm biến và đi kèm với kích thích cảm biến có thể lập trình, tăng cường tính linh hoạt và dễ sử dụng. | Bộ khuếch đại tín hiệu SIRIUS® X cung cấp khả năng thu thập dữ liệu nhanh, với tốc độ lên tới 200 kS/giây cho mỗi kênh. Tốc độ lấy mẫu cũng có thể được lựa chọn bằng phần mềm cho mỗi kênh đầu vào thông qua cài đặt phần mềm. | Bộ khuếch đại được trang bị ADC Delta-sigma 24 bit và bộ lọc chống răng cưa cho mọi kênh đầu vào tương tự. Thiết lập này cho phép dải động lên tới 160 dB, đảm bảo xử lý tín hiệu chất lượng cao. | Thiết bị SIRIUS® X có giao diện CAN 2.0b và CAN FD tốc độ cao. Cổng hỗ trợ thông lượng dữ liệu 1 Mbit/giây (CAN) và 8 Mbit/giây (CAN FD) và tương thích với các giao thức XCP, CCP, OBDII và J1939. Đầu ra CAN cũng được hỗ trợ. |
| Kết nối đơn giản | Đồng bộ hóa PTPv2 | PoE chủ động | Kích thích cảm biến | Linh hoạt và có thể mở rộng |
| Kết nối các thiết bị SIRIUS® X dễ dàng và đơn giản nhờ giao diện Ethernet gigabit hỗ trợ đồng bộ hóa PTPv2 và Power Over Ethernet (PoE) chủ động. Chỉ cần một cáp Ethernet giá cả phải chăng để truyền dữ liệu, cấp nguồn và đồng bộ hóa. | Các thiết bị được đồng bộ hóa bằng Giao thức thời gian chính xác (PTPv2) qua Ethernet, đảm bảo đồng bộ hóa dữ liệu cực kỳ chính xác trong các phép đo của bạn. | Bạn có thể dễ dàng liên kết và cấp nguồn cho nhiều thiết bị trong một chuỗi. Mỗi thiết bị đều hỗ trợ Power over Ethernet chủ động (cấp nguồn PoE++), bao gồm một đầu nối nguồn ra bổ sung và có bộ phun nguồn tích hợp để ngăn ngừa sụt áp, đảm bảo nguồn điện đáng tin cậy trong toàn bộ chuỗi. | Bạn có thể cấp nguồn cho tất cả các cảm biến trực tiếp từ bộ khuếch đại tín hiệu, cung cấp nguồn điện có thể lập trình cho từng kênh. Điều này cho phép kiểm soát độc lập nguồn điện cần thiết để kích hoạt từng cảm biến. | Hệ thống thu thập dữ liệu SIRIUS® X có thể phát triển cùng với ứng dụng của bạn. Nhiều thiết bị có thể dễ dàng được kết nối với nhau bằng một cáp Ethernet giá rẻ hỗ trợ đồng bộ hóa PoE chủ động và PTP v2. |
| Thiết kế không quạt | Phần mềm đi kèm | Chất lượng Dewesoft và bảo hành 7 năm | ||
| Thiết bị SIRIUS® X có vỏ máy chắc chắn, không quạt và được thiết kế không có quạt làm mát. Thiết kế này giúp chúng lý tưởng để sử dụng trong môi trường công nghiệp nặng và nhiều bụi. | Mỗi hệ thống thu thập dữ liệu Dewesoft đều được đóng gói kèm theo phần mềm thu thập dữ liệu DewesoftX từng đoạt giải thưởng. Phần mềm này dễ sử dụng nhưng rất phong phú và có nhiều chức năng. Tất cả các bản cập nhật phần mềm đều miễn phí mãi mãi mà không có phí cấp phép ẩn hoặc phí bảo trì hàng năm. | Tận hưởng chế độ bảo hành 7 năm hàng đầu trong ngành của chúng tôi. Hệ thống thu thập dữ liệu của chúng tôi được sản xuất tại Châu Âu, chỉ sử dụng các tiêu chuẩn chất lượng xây dựng cao nhất. Chúng tôi cung cấp dịch vụ hỗ trợ kỹ thuật miễn phí và tập trung vào khách hàng. Khoản đầu tư của bạn vào các giải pháp Dewesoft được bảo vệ trong nhiều năm tới. |
Giới thiệu X-line: Thế hệ tiếp theo của Hệ thống thu thập dữ liệu
 |
Hệ thống thu thập dữ liệu X-line đại diện cho công nghệ thu thập dữ liệu mới nhất, được thiết kế đặc biệt để cách mạng hóa cách bạn thu thập và phân tích dữ liệu. Với trọng tâm là đơn giản hóa quy trình thiết lập, giảm chi phí cáp và tăng cường cả tốc độ và khả năng kỹ thuật, dòng sản phẩm X-line đặt ra tiêu chuẩn mới về hiệu quả và hiệu suất trong các hệ thống thu thập dữ liệu, đồng thời nỗ lực giảm tổng chi phí. Các tính năng chính của X-line:
|

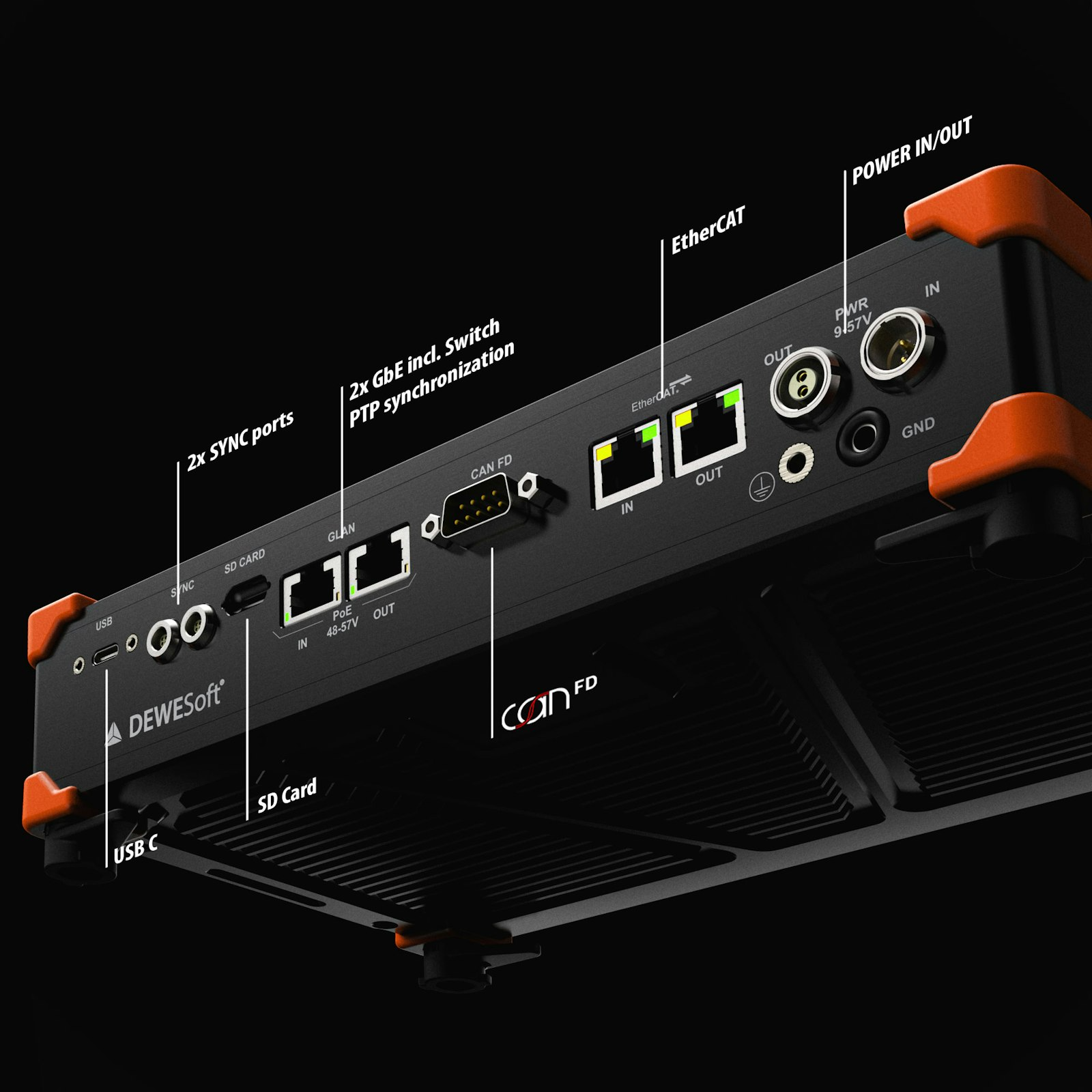

Tổng quan về thiết bị SIRIUS® X
Trong hình ảnh, bạn có thể thấy tổng quan chung về thiết bị SIRIUS® X:
|
 |

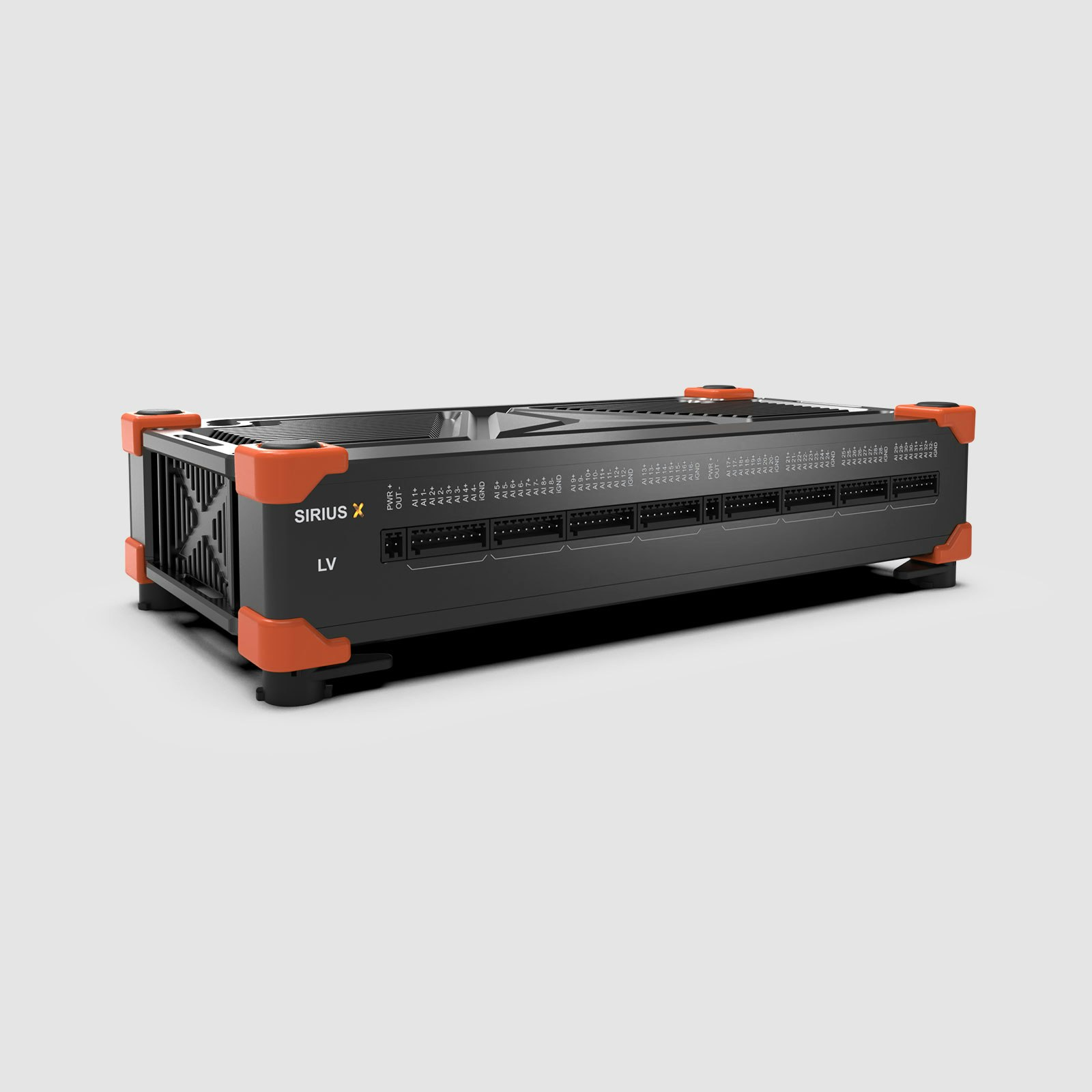

Nhiều kênh với mức giá hợp lý!
 |
Các thiết bị SIRIUS® X DAQ được thiết kế để tăng số lượng kênh mà không làm giảm kích thước và tính thân thiện với người dùng của khung gầm mô-đun SIRIUS. Người dùng có thể hưởng lợi từ 16 hoặc 32 kênh đầu vào tương tự cho mỗi thiết bị, tùy thuộc vào kiểu máy đã chọn. Sự cải tiến này cung cấp khả năng thu thập dữ liệu mở rộng hơn và giảm đáng kể chi phí cho mỗi kênh, khiến các thiết bị này trở thành lựa chọn có lợi về mặt kinh tế cho nhiều ứng dụng.
Việc mở rộng thêm số lượng kênh trở nên đơn giản với dòng SIRIUS® X. Nhiều thiết bị có thể được nối tiếp liền mạch với nhau, cho phép tăng dung lượng kênh theo khả năng mở rộng. Kết nối này được tạo điều kiện thuận lợi bằng một cáp Ethernet đơn giản, tiết kiệm chi phí, có thể truyền tín hiệu nguồn, dữ liệu và đồng bộ hóa. Tính năng này giúp đơn giản hóa quá trình thiết lập và giảm sự lộn xộn và phức tạp thường liên quan đến việc quản lý nhiều thiết bị thu thập dữ liệu, khiến SIRIUS® X trở thành giải pháp lý tưởng cho các dự án yêu cầu mật độ kênh cao và thời gian thiết lập tối thiểu.
|
Điều hòa tín hiệu cao cấp
Các thiết bị SIRIUS® X cung cấp khả năng điều hòa tín hiệu đặc biệt, phù hợp với nhiều mô-đun đầu vào và đầu ra. Các mô-đun này có khả năng đo nhiều loại tín hiệu khác nhau, bao gồm:
Các thiết bị SIRIUS® X phù hợp với tối đa 32 kênh đầu vào trong khung máy kiểu mô-đun SIRIUS quen thuộc. Bộ khuếch đại cung cấp dữ liệu ở độ phân giải 24 bit, không có bí danh và có dải động cao cùng SNR thấp. Tốc độ lấy mẫu có thể lựa chọn bằng phần mềm cho mỗi kênh đầu vào và cung cấp tốc độ thu thập lên đến 200 kS/giây. Sự kết hợp giữa phần cứng và phần mềm thu thập dữ liệu chất lượng cao của Dewesoft đảm bảo thu thập dữ liệu liền mạch và chính xác mà không bỏ sót một mẫu nào. Phần mềm DewesoftX đi kèm cung cấp các tính năng xử lý tín hiệu và trực quan hóa dữ liệu mạnh mẽ. |
 |

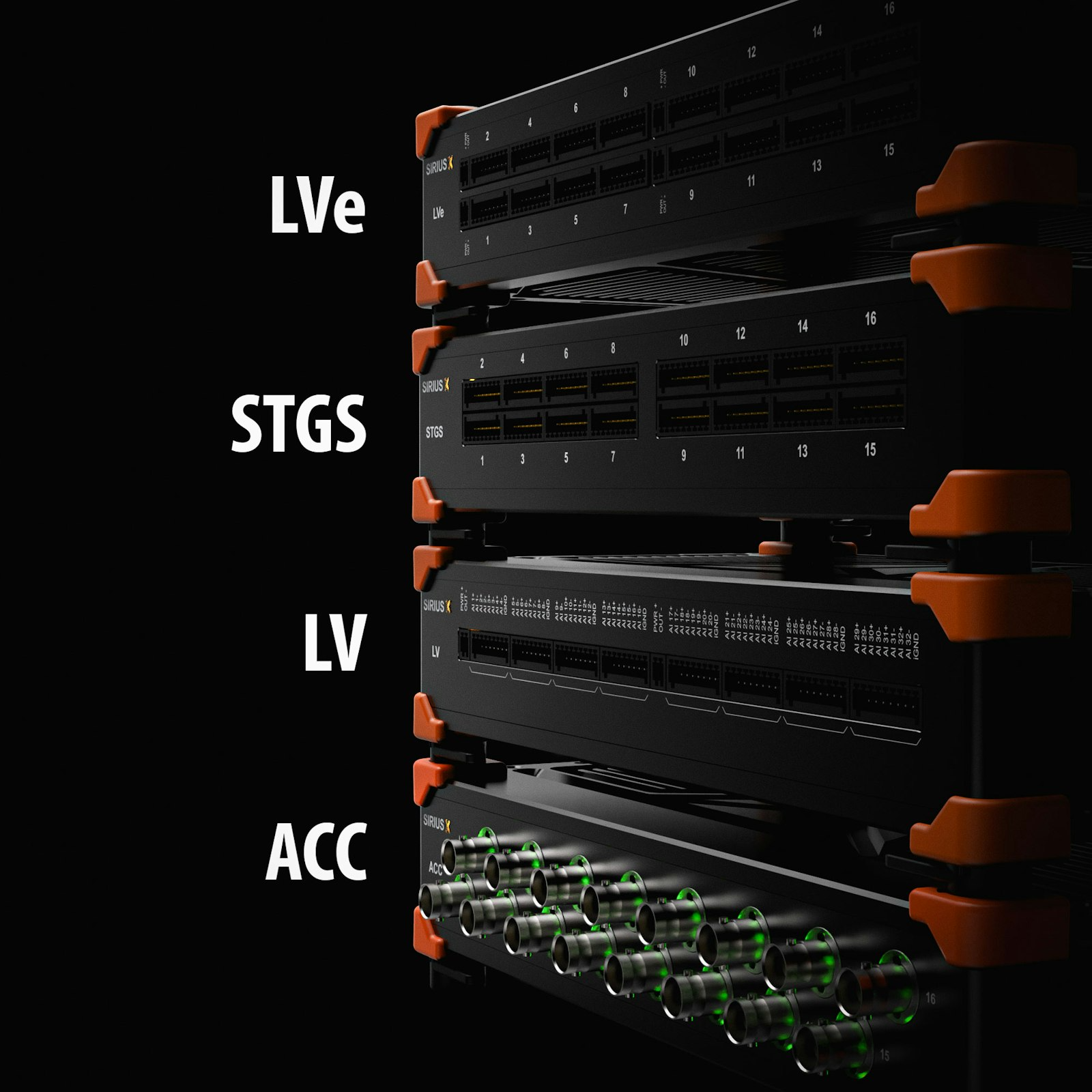

Mô-đun bộ khuếch đại SIRIUS® X
Xem danh mục các thiết bị SIRIUS® X. Hiện tại, các mẫu có sẵn bao gồm bộ khuếch đại cho tín hiệu điện áp với khả năng hỗ trợ kích thích cảm biến, điện trở, tín hiệu đo ứng suất trong các cấu hình cầu khác nhau và IEPE để đo âm thanh và độ rung. Nhiều thiết bị có thể dễ dàng được nối tiếp trong cùng một chuỗi đo lường, được kết nối với nhau bằng cáp Ethernet CAT6.
| Module | Voltage | Current | Resistance | Strain | IEPE | Charge | PTx | Thermocouple | Potentiometer | LVDT | Digital input | Digital output | TEDS | Excitation |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16xACC | ✓ | ✗ | ✗ | ✗ | ✓ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✓ | ✓ |
| 16xSTGS | ✗ | ✗ | ✗ | ✓ | ✗ | ✗ | ✗ | ✗ | ✓ | ✗ | ✗ | ✗ | ✓ | ✓ |
| 16xLVe | ✓ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✓ | ✓ |
| 32xLV | ✓ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ |
*DSI = Dewesoft Sensor Interface. Learn more about DSI adapters.
Xem thông số kỹ thuật đầy đủ của SIRIUS® X để biết thông số kỹ thuật chi tiết về hệ thống thu thập dữ liệu IOLITE và bộ khuếch đại của nó.

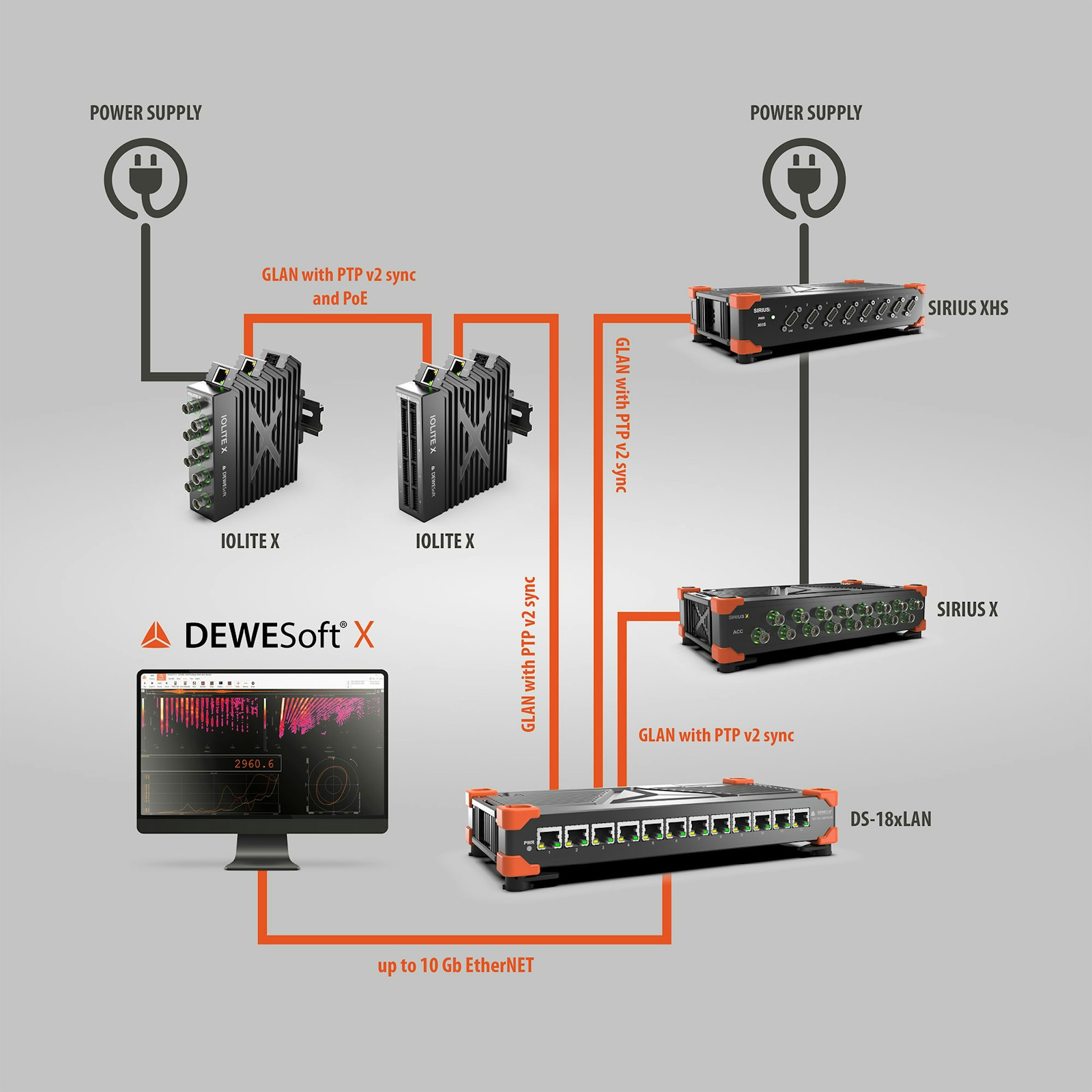

Thiết lập dễ dàng và khả năng kết nối với các thiết bị khác
 |
Dòng thiết bị thu thập dữ liệu X mới của Dewesoft, bao gồm IOLITE® X, SIRIUS® X, SIRIUS® XHS và OBSIDIAN®, thể hiện triết lý thiết kế nhất quán của chúng tôi: đơn giản và khả năng kết nối. Các thiết bị này không chỉ được thiết kế để kết nối và đồng bộ hóa với nhau một cách dễ dàng mà còn tích hợp liền mạch vào thiết lập thu thập dữ liệu hiện có của bạn, mang lại sự an tâm về khả năng tương thích của chúng. Tính năng này cho phép bạn mở rộng và tùy chỉnh hệ thống thu thập dữ liệu của mình một cách liền mạch. Hơn nữa, việc sử dụng các bộ chuyển mạch mạng DS-LAN có hỗ trợ PTP-sync sẽ cho phép bạn phân phối các thiết bị của mình một cách dễ dàng, đảm bảo thiết lập không gặp rắc rối. |

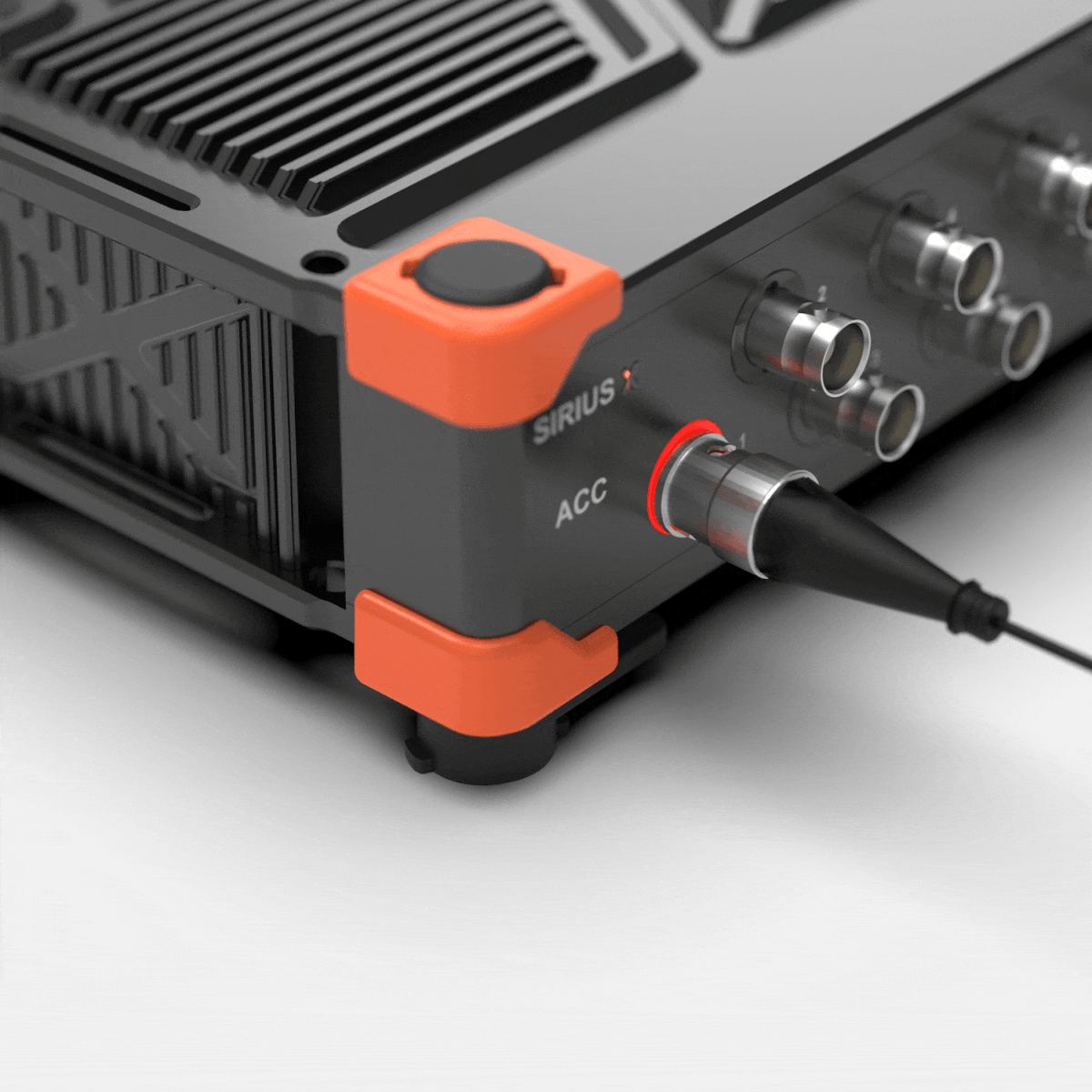

Kiểm tra cảm biến IEPE
| Bộ khuếch đại tín hiệu SIRIUS® X 16xACC dành cho cảm biến IEPE được trang bị một vòng đèn LED xung quanh đầu nối đầu vào để phản hồi trực quan cho biết cảm biến có được kết nối đúng cách hay không. Khi cảm biến IEPE được kết nối, bộ khuếch đại liên tục kiểm tra dòng điện chạy qua cảm biến và bật đèn LED sáng màu xanh lá cây hoặc đỏ tươi, tùy thuộc vào trở kháng của cảm biến có ổn không.
Với đèn báo LED này, bạn sẽ có phản hồi trực quan ngay lập tức nếu tất cả cảm biến IEPE của bạn, chẳng hạn như máy đo gia tốc hoặc micrô, đang hoạt động và được nối dây đúng cách. Đây chỉ là một chi tiết nhỏ nhưng tiện dụng khác giúp cuộc sống của bạn với tư cách là kỹ sư thử nghiệm dễ dàng hơn một chút. |
 |

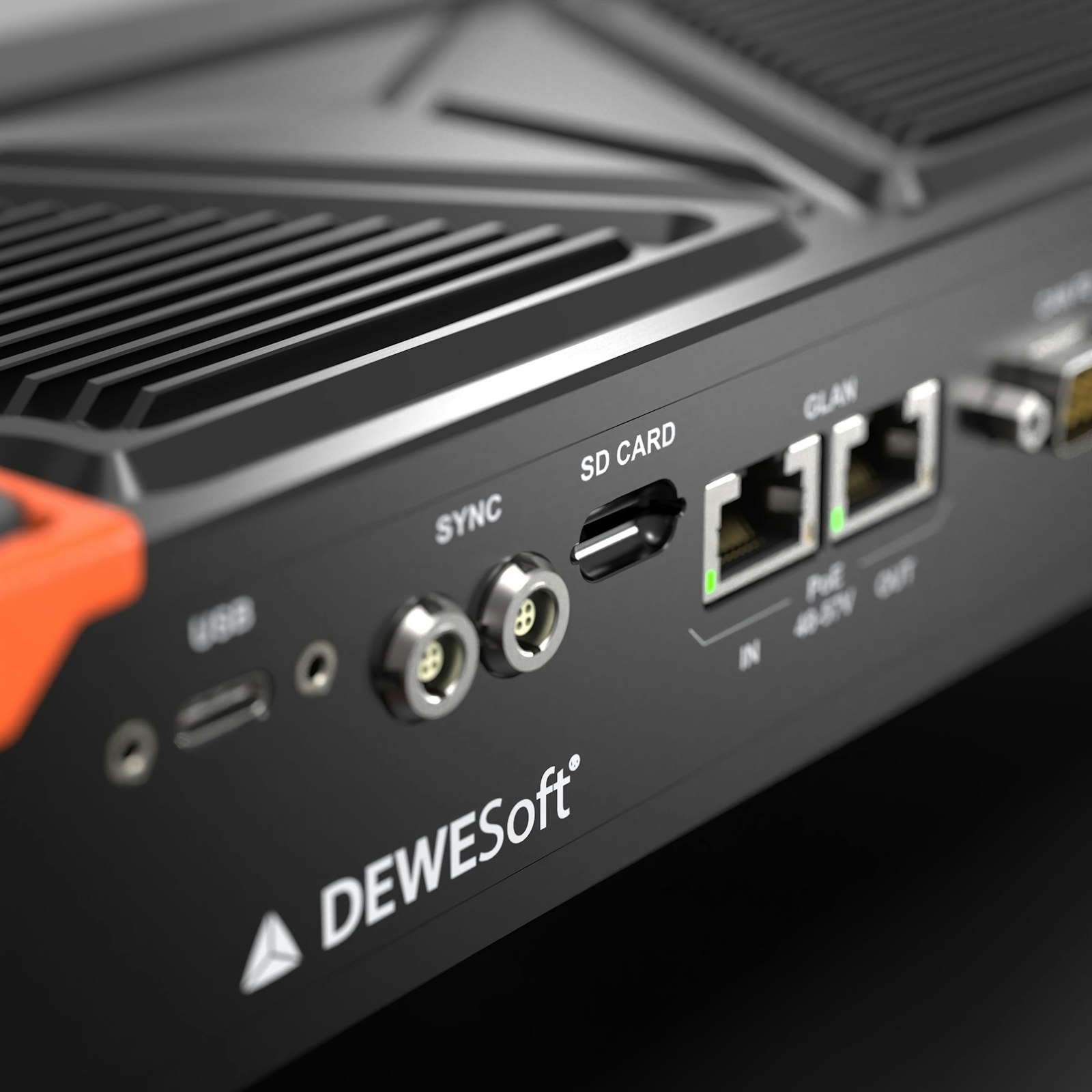

Lưu trữ thẻ SD trên bo mạch
 |
Các thiết bị SIRIUS® X được trang bị bộ xử lý ARM chạy hệ điều hành Linux. Chúng được cung cấp năng lượng bởi phần mềm DewesoftRT mới được nhúng của chúng tôi, có thể cho phép hoạt động theo thời gian thực và ghi dữ liệu trực tiếp trên thiết bị. Đó là lý do tại sao các thiết bị SIRIUS® X đi kèm với khe cắm thẻ SD cho phép lưu trữ dữ liệu trên bo mạch, hỗ trợ thẻ SD lên đến 2TB. Tính năng này cho phép các thiết bị lưu trữ dữ liệu thô trực tiếp trên thiết bị để phân tích trong tương lai, biến SIRIUS® X thành một máy ghi dữ liệu độc lập hoạt động độc lập với bất kỳ kết nối PC bên ngoài nào. Vào cuối năm nay, bản cập nhật cho phần mềm và chương trình cơ sở DewesoftRT nhúng sẽ nâng cao hơn nữa chức năng này. Bản cập nhật này sẽ giới thiệu các khả năng mới như mô-đun toán học trực tuyến, kích hoạt, lưu trữ và đầu ra theo thời gian thực, mở rộng chức năng và tính linh hoạt của các thiết bị SIRIUS® X. Lưu ý: Tính năng này vẫn chưa khả dụng. Tính năng này sẽ có trên thiết bị của bạn khi nâng cấp chương trình cơ sở. |

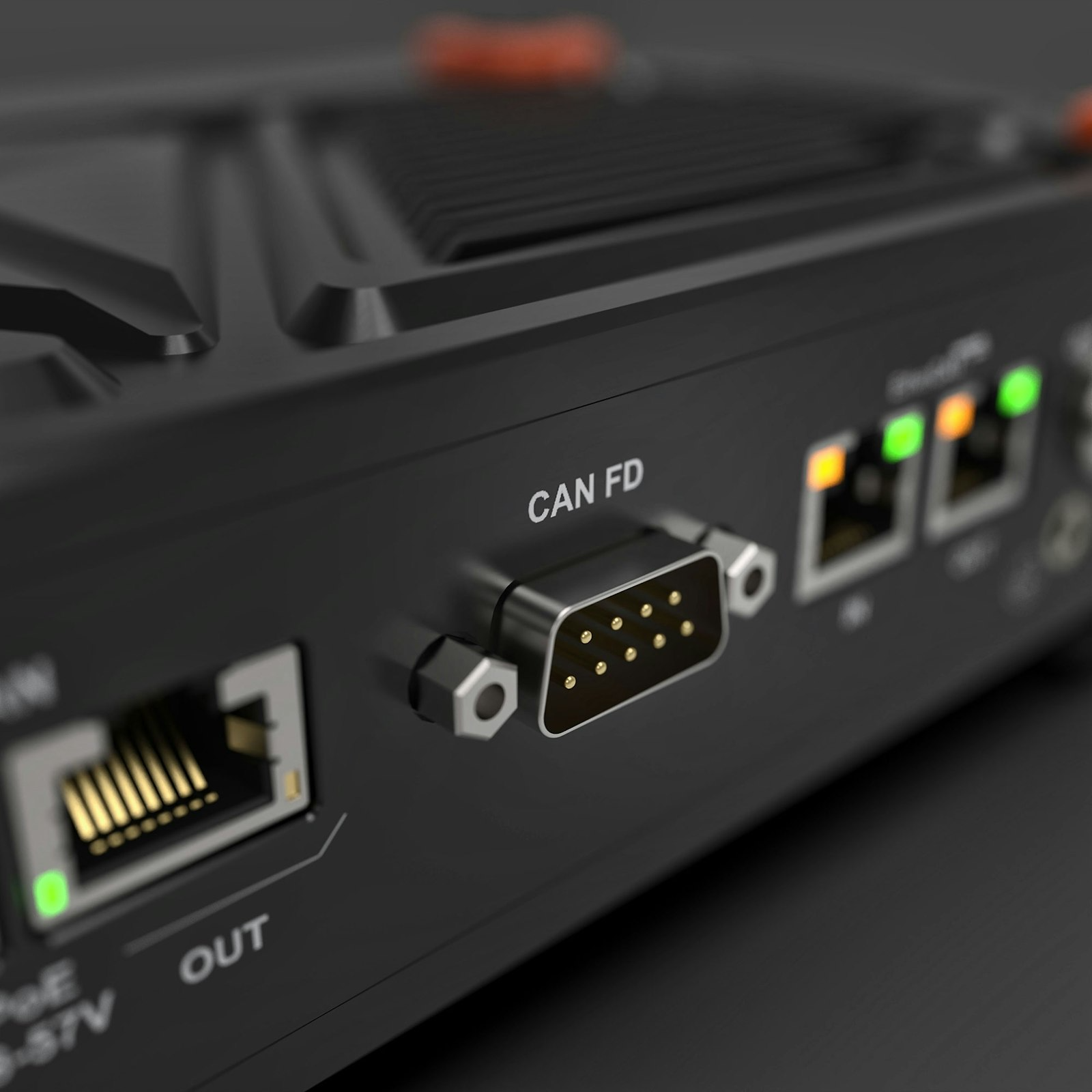

Giao diện CAN và CAN FD
|
Thiết bị SIRIUS® X có một cổng CAN/CAN FD để phân tích dữ liệu bus CAN. Giao diện CAN hỗ trợ truyền và nhận dữ liệu CAN 2.0b với tốc độ tối đa 1 Mbit/giây, trong khi giao diện CAN FD hỗ trợ giao diện CAN tốc độ cao với tốc độ dữ liệu lên đến 8 Mbps. Cả hai đều tương thích và cho phép giải mã J1939, J1587 và OBD II trên dữ liệu CAN. Tất cả các kênh CAN đều được cách ly để thu thập CAN không phải lo lắng trong môi trường nhiễu và để có chất lượng tín hiệu tối đa. Giao diện SIRIUS® CAN bổ sung khả năng:
Các kênh CAN có tính năng cách ly, đảm bảo thu thập dữ liệu CAN và CAN FD đáng tin cậy trong môi trường nhiễu trong khi vẫn duy trì chất lượng tín hiệu tối ưu. Giao diện SIRIUS® X CAN hỗ trợ đọc và ghi dữ liệu và cung cấp nguồn điện 5V và 12V cho các cảm biến. |
 |
Thiết bị hoàn toàn tuân thủ openDAQ™
 |
Hệ thống thu thập dữ liệu X-line mới từ Dewesoft hỗ trợ đầy đủ openDAQ, một SDK thu thập dữ liệu nguồn mở (Bộ phát triển phần mềm) tuân thủ các tiêu chuẩn công nghiệp. Điều này có nghĩa là bạn có thể dễ dàng khám phá, thiết lập và thu thập dữ liệu từ bất kỳ cảm biến, thiết bị thu thập dữ liệu và công cụ nào tuân thủ openDAQ. SDK openDAQ nổi bật vì dễ sử dụng, hiệu suất được tối ưu hóa và khả năng tương thích trên nhiều hệ điều hành khác nhau, bao gồm Linux, MacOS và Windows. Nó cũng hỗ trợ nhiều ngôn ngữ lập trình phổ biến, chẳng hạn như Python và C++, trong số những ngôn ngữ khác, cho phép các nhà phát triển làm việc trong môi trường mã hóa ưa thích của họ. Khám phá thêm về những gì openDAQ có thể cung cấp. |

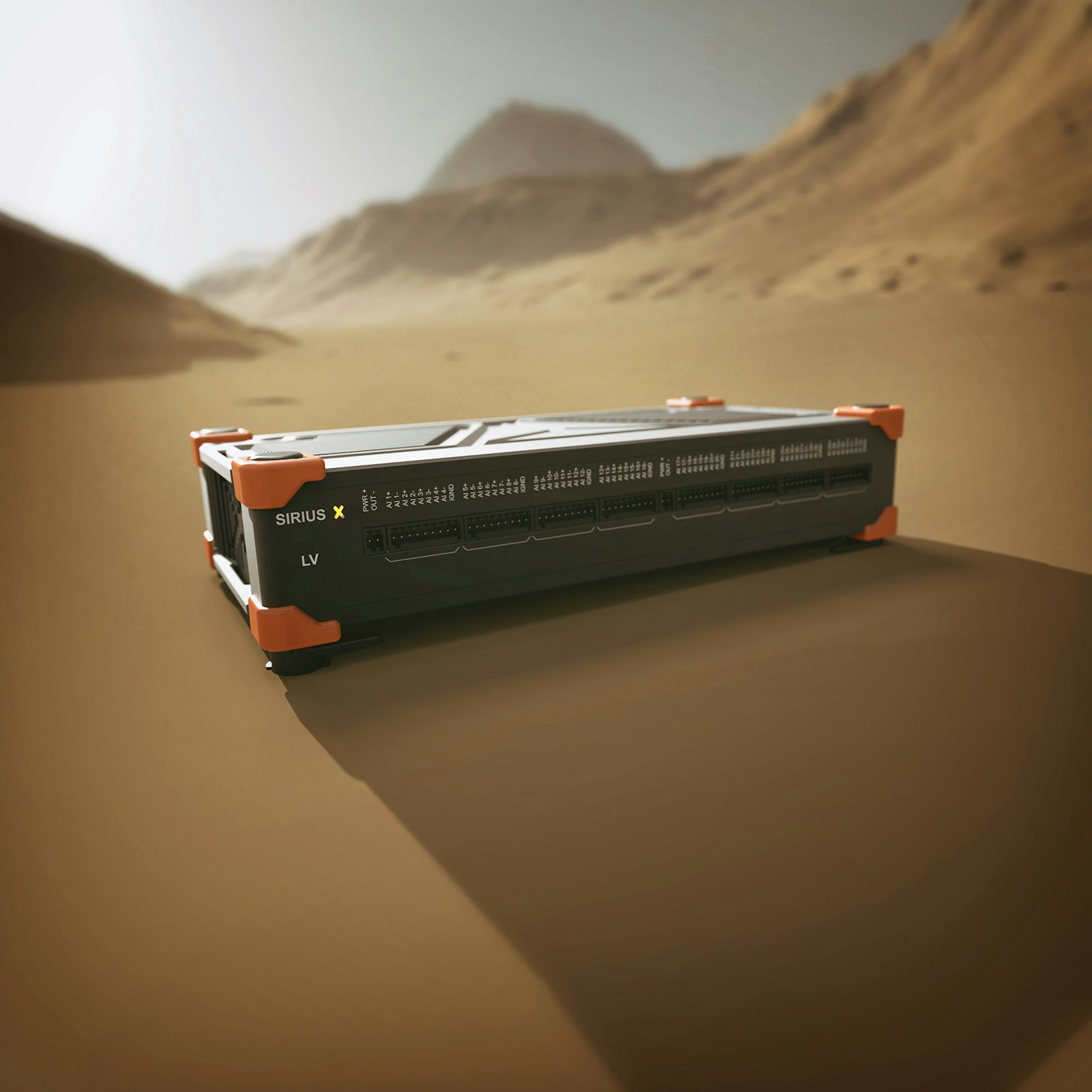

Thiết kế không quạt
|
Các thiết bị SIRIUS® X được chế tạo với vỏ máy chắc chắn, không quạt và được thiết kế đặc biệt không có quạt làm mát. Thiết kế không quạt này khiến chúng đặc biệt phù hợp để sử dụng trong môi trường công nghiệp khắc nghiệt, bao gồm cả những môi trường có nhiều bụi và mảnh vụn. Cấu trúc bền bỉ của chúng đảm bảo hiệu suất đáng tin cậy và tuổi thọ cao, ngay cả trong những điều kiện khắc nghiệt thường thấy trong các môi trường công nghiệp nặng. Lựa chọn thiết kế này không chỉ tăng cường độ bền mà còn giảm nhu cầu bảo trì và tăng độ tin cậy tổng thể của các hệ thống đo lường. |
 |

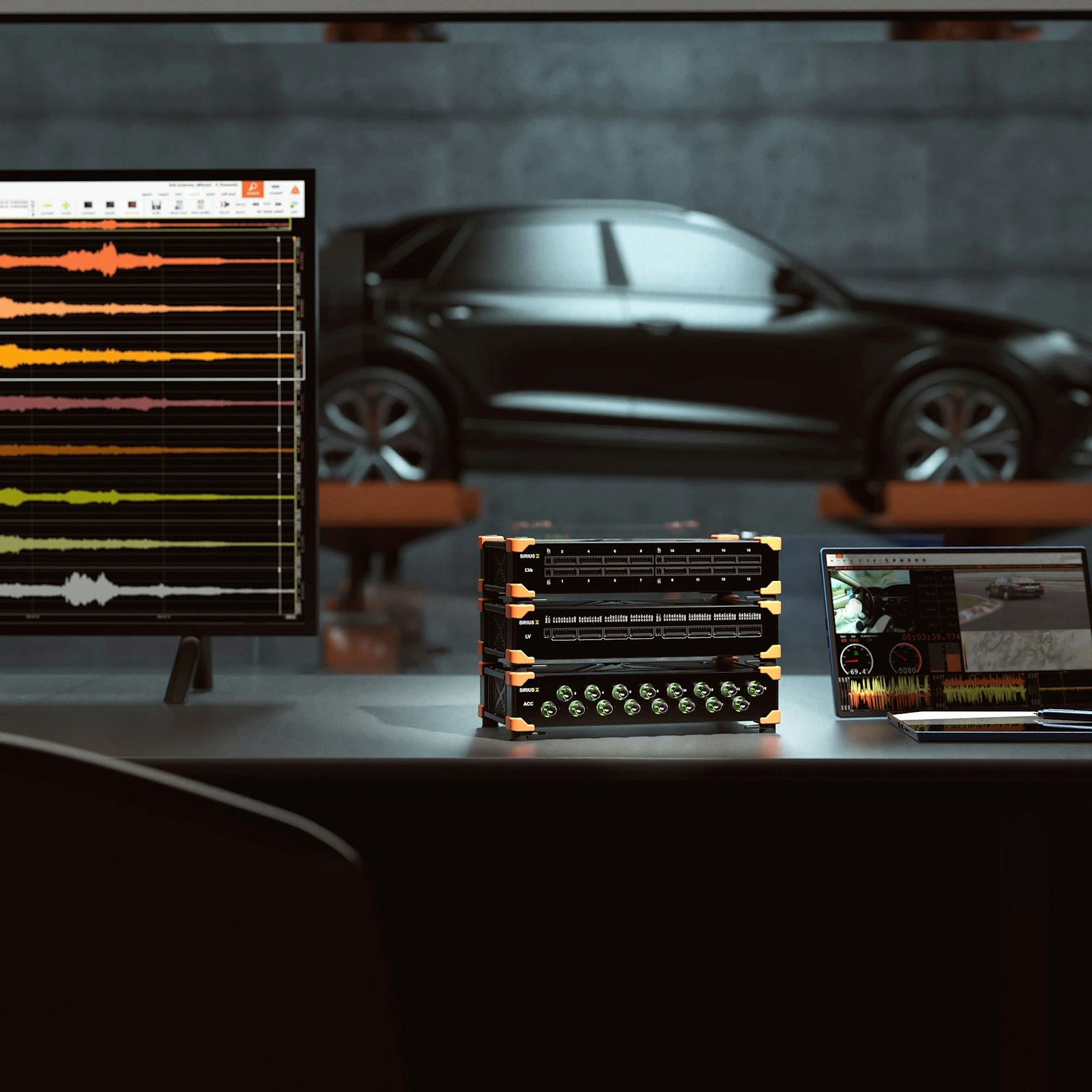

Phù hợp với nhiều ứng dụng khác nhau
 |
Các thiết bị SIRIUS® X rất linh hoạt và đặc biệt phù hợp với các ứng dụng thử nghiệm và đo lường đòi hỏi cao. Chúng lý tưởng cho nhiều nhiệm vụ đo lường, bao gồm:
Trong số nhiều ứng dụng khác, các thiết bị này được thiết kế để dễ dàng xử lý nhiều môi trường và nhiệm vụ đòi hỏi cao. |
