SG-300 Iwatsu – Boost Amplifier

SG-300 có thể được kết hợp với SG-4104/4105, DG-8000 và các bộ tạo tín hiệu khác để khuếch đại đầu ra lên tới 24Vp-p (ở 50Ω) và 48Vp-p (mở).

Tính năng

High output

Khi kết hợp với bộ tạo tín hiệu thương mại 48Vp-p (khi đầu ra mở) và 24Vp-p (ở đầu cuối 50Ω), có thể dễ dàng đạt được điện áp yêu cầu trong mỗi trường.

Chức năng đầu vào điều chế AM bên ngoài. Dễ dàng đạt được điều chế PAM

Chỉ cần thêm tín hiệu vào đầu vào điều chế AM sẽ thêm điều chế AM vào tín hiệu chính.

Ngoài ra, bằng cách sử dụng chức năng offset cùng nhau, thành phần DC của tín hiệu AM (điều chế biên độ xung) có thể được thay đổi rất dễ dàng. Theo truyền thống, PAM cũng đã được sử dụng trong tủ lạnh và máy giặt trong lĩnh vực điện tử tiêu dùng và dự kiến sẽ có những ứng dụng tiếp theo trong tương lai.

Chế độ đầu ra LO-Ω

Đầu ra 50Ω và đầu ra LO-Ω có thể được chuyển đổi. Bằng cách sử dụng chế độ đầu ra LO-Ω, ngay cả khi dòng điện chạy đến tải đầu ra, nếu nó nằm trong phạm vi dòng điện đầu ra thì có thể cung cấp tín hiệu ổn định cho tải trong khi vẫn duy trì biên độ điện áp.

Băng thông rộng 1 MHz

Biên độ tối đa 48Vp-p có thể được duy trì trong khi duy trì băng tần 1 MHz. Nó rất hiệu quả trong lĩnh vực cơ điện tử.

Ứng dụng

• Nguồn tín hiệu lái xe Cảm biến phần tử Hall được sử dụng trong ô tô, v.v.
• Cấp nguồn cho thiết bị bán dẫn tín hiệu nhỏ
• Mô phỏng pin nhỏ
• Nguồn tín hiệu cho các thiết bị điện dẫn động (động cơ nhỏ, động cơ định vị, v.v.)
• Tín hiệu mô phỏng cho điều khiển PAM

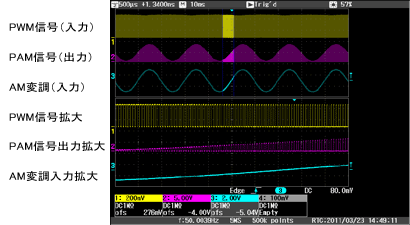

Ví dụ về tạo dạng sóng PAM

Đầu vào của SG-300 là tín hiệuPWM (CH1) với chu kỳ 20kHz. Ở đây, nếu đầu vào điều chế AM của SG-300 được đưa vào với sóng hình sin 50Hz và áp dụng điều chế AM thì sẽ thu được tín hiệu PAM có tần số điều chế là 50Hz.

SG-300 Specifications

Input characteristics
Number of channels		1
AMP input
Coupling		DC
Impedance		Approx. 1MΩ
Maximum voltage		±1.2Vpk (AMP) ±10Vpk (BYPASS)
Maximum allowable voltage		±10Vpk
MODULATION input
Coupling		DC
Impedance		Approx. 1MΩ
Input voltage		±2Vpk(－2V: 0%, +2V: 100%)
Maximum allowable voltage		±10Vpk
Bandwidth		100kHz
Output characteristics
AMP output
When AM modulation is turned off
Gain		10x, non-inverted
Gain accuracy		≤1% (1kHz sine wave)
Gain flatness		DC~10kHz 1% DC~100kHz 3% DC~1MHz 5%
Output impedance		Approx. 50Ω/LowΩ switching
Maximum voltage		24Vp-p (50Ω load) 48Vp-p (no-load) Vpk ≤0.3xRL (at LoΩ output, RLΩ load)
Maximum current		DC or Peak 240mA(50Ω load) DC or Peak 300mA continuous (LoΩ output) * Operation of 300mA or more is not guaranteed.
Offset voltage		≤10mV (50Ω load)
Through rate		≧300V/us(50Ω load)
Total Harmonic Distortion		≤0.1% (1kHz sine wave)
Noise		≦10mVp-p (Input 50Ω, 50Ω load, bandwidth 20MHz)
Sag ringing		≤5% (1kHz square wave, 50Ω load)
Full power bandwidth		≧1MHz(50Ω load, 24Vp-p output)
Rise/fall time		≦70ns
When AM modulation is turned on
Offset voltage		≦100mV(MOD OFST OFF)
Selectable range of the offset		-10V~+10V(50Ω load, AM) However, | Vpk | ≤12V (MOD OFST ON)
BYPASS output
Voltage		±10Vpk
Current		≦200mA
Bandwidth		≧15MHz(50Ω load)
Other features
Output On/Off		Yes
I/O through		Yes
External AM modulation input		Yes
External offset input		Yes (depends on the volume)
Remote control		No
General Specifications
Supply voltage		AC100V~240V ±10%
Power supply frequency		50Hz/60Hz
Power consumption		70VA
Standby power		0.75W
Operating environment		0°C to 40°C, 80% R.H., no condensation
Storage environment		-20ºC to +60ºC, 80% R.H., no condensation
Dimensions (mm)		Approx. 210W x 99H x 352L
Weight		Approx. 2.7kg
