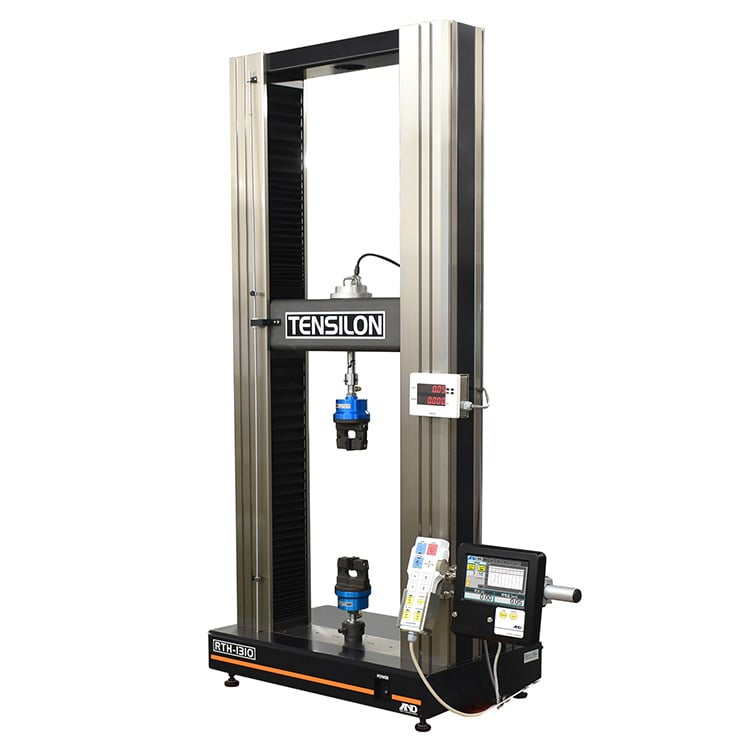

Bộ cung cấp nguồn ACRTH-1310 AND Universal Material Testing Machine 10kN- Máy kiểm tra kéo nén 10kN
 |
 |
 |
| RTH-2410 (with full cover) |
TENSILON RTH là máy kiểm tra kéo nén đa năng mới nhất của A&D cung cấp các khả năng đo lường tiên tiến, dựa trên kiến thức công nghệ sâu rộng và mới được phát triển của A&D với tải trọng tối đa từ 2,5kN đến 300kN. Được trang bị các tính năng nổi bật và độ ồn thấp (thấp hơn 40% so với mẫu trước đây)
- Có sẵn các loại độ chính xác cao và độ chính xác tiêu chuẩn
- Phạm vi tốc độ rộng: 0,0001~1500mm/phút
- Tốc độ trả về cao hơn giúp cải thiện hiệu quả đo lường. Tốc độ trả về: 1650 mm/phút
- Màn hình cảm ứng màu 7 inch
- Dữ liệu có thể được chuyển đến điện thoại thông minh
- Tiếng ồn thấp: Cân nhắc đến môi trường sử dụng
- Lấy mẫu tốc độ cao 0,2 msec đảm bảo những thay đổi tải tức thời không bị bỏ qua
Đặc trưng
|
Có sẵn các loại độ chính xác cao và độ chính xác tiêu chuẩn
|
Có sẵn các loại độ chính xác cao và độ chính xác tiêu chuẩn Phạm vi tốc độ rộng: 0,0001~1500mm/phút |
|
Tốc độ trả về nhanh hơn cải thiện hiệu quả đo lường Tốc độ trả về 1650mm/phút |
Màn hình cảm ứng màu 7 inch
|
|
Dữ liệu có thể được chuyển đến điện thoại thông minh |
Tiếng ồn nhỏ Xét về môi trường sử dụng, tốc độ này thấp hơn 40% so với mẫu trước đây của chúng tôi (ở tốc độ 1000mm/phút). |
|
Lấy mẫu tốc độ cao 0,2 msec Những thay đổi tải tức thời không bị bỏ qua |
Hệ thống xử lý dữ liệu Hệ thống xử lý dữ liệu TACT được tối ưu hóa cho Tensilon. Nó đạt được tốc độ lấy mẫu cao nhất thế giới ở mức 0,2 ms. Nó tối đa hóa hiệu suất của dòng RTH/RTI. Ngoài việc vận hành máy kiểm tra, dòng TACT còn có các chức năng phân tích, tính toán và lưu trữ dữ liệu tuyệt vời. |
|
Hiện thị Màn hình hiển thị kỹ thuật số độc lập về tải trọng và chuyển vị. Được cố định bằng nam châm và có thể gắn vào bất kỳ vị trí nào trên máy thử nghiệm. Vị trí hiển thị tự do rất thuận tiện khi gắn thiết bị vào mẫu hoặc thực hiện thử nghiệm. |
Commander Bộ điều khiển máy kiểm tra cầm tay, Commander. Màu sắc và kích thước của các nút điều khiển được thiết kế dựa trên yếu tố công thái học, giúp dễ dàng sử dụng. Núm xoay điều chỉnh phổ biến nằm ở bên hông, và hướng xoay của núm xoay khớp với chuyển động thẳng đứng của máy kiểm tra, cho phép vận hành trực quan. Bộ điều khiển có thể được gắn tự do vào bất kỳ vị trí nào trên máy kiểm tra, trên, dưới, trái hoặc phải. |
Màn hình cảm ứng
|
Màn hình thiết lập điều kiện |
Màn hình cài đặt tốc độ thử nghiệm |
Màn hình hiển thị thử nghiệm |
 |
 |
 |
Hiện thị và vận hành
|
bảng điều khiển cảm ứng |
Màn hình hiển thị | Commander | Phần mềm điều khiển |
 |
 |
 |
 |
Thông số kỹ thuật dòng RTH
| Model | RTH-2430 | RTH-2410 | RTH-1350 | RTH-1310 | RTH-1225 | |
|---|---|---|---|---|---|---|
| Phương pháp tải | Cơ chế servo kỹ thuật số vòng kín được điều khiển bằng máy vi tính | |||||
| Tải trọng tối đa | 300kN | 100kN | 50kN | 10kN | 2,5kN | |
| Chiều rộng thử nghiệm hiệu quả | 590mm | 420mm | ||||
| Khoảng cách giữa các bàn chữ thập | 1445mm | 1260mm | 1090mm | 1182mm | ||
| đột quỵ | 1265mm | 1160mm | 1000mm | 1100mm (1500mm với tùy chọn mở rộng hành trình) | ||
| Đột quỵ hiệu quả (*1) | 640mm (khi sử dụng J-JBM-300KN) | 620mm (khi sử dụng J-JBM-100KN) | 578mm (khi sử dụng J-JBM-50KN) | 599mm (khi sử dụng J-JBM-10KN) | 682mm (khi sử dụng J-JFM-5KN) | |
| Phạm vi tốc độ Crosshead | 0,0001 đến 500 mm/phút | 0,0001 đến 1000 mm/phút | 0,0001 đến 1200 mm/phút | 0,0001 đến 1500 mm/phút | ||
| Độ chính xác tốc độ đầu chữ thập (*2) | ±0,1% | |||||
| Tốc độ đầu chéo | Bước 0,0001mm trong phạm vi tốc độ của thanh trượt | |||||
| Tốc độ và lượng tải của thanh giằng chéo | Có thể thử nghiệm lên đến tải trọng tối đa trên toàn bộ phạm vi tốc độ | |||||
| Tốc độ trả về của Crosshead | – | 600, 1200 mm/phút | 825,1650mm/phút | |||
| Độ chính xác vị trí đầu chữ thập | Trong phạm vi ±0,1% giá trị chỉ định, nhưng ±0,01mm nếu giá trị chỉ định nhỏ hơn 10mm | |||||
| Kiểm tra độ chính xác của phép đo lực | Loại có độ chính xác cao (*3) | – | Trong phạm vi ±0,3% giá trị chỉ định (trong phạm vi từ 1/1 đến 1/100 giá trị định mức của cảm biến lực) Trong phạm vi ±0,5% giá trị chỉ định (trong phạm vi từ 1/100 đến 1/1000 giá trị định mức của cảm biến lực) |
|||
| Loại tiêu chuẩn | Trong phạm vi ±1% giá trị chỉ định (trong phạm vi từ 1/1 đến 1/1000 giá trị định mức của cảm biến lực) | Trong phạm vi ±0,5% giá trị chỉ định (trong phạm vi từ 1/1 đến 1/1000 giá trị định mức của cảm biến lực) | ||||
| Phạm vi lực thử nghiệm | Phạm vi hoàn toàn tự động (128 lần) | |||||
| Kiểm tra lực hiệu chuẩn | Hiệu chuẩn lực kiểm tra một chạm bằng mạch hiệu chuẩn được tích hợp vào cảm biến lực, với chức năng nhận dạng định mức cảm biến lực | |||||
| Tốc độ lấy mẫu | 0,2 mili giây (*4) | |||||
| Độ cứng của khung | 400kN/mm trở lên | 200kN/mm trở lên | 90kN/mm trở lên | 42kN/mm trở lên | ||
| Tiếng ồn (※5) | 70dBA hoặc thấp hơn | 70dBA hoặc thấp hơn | 65dBA hoặc thấp hơn | 65dBA hoặc thấp hơn | 60dBA hoặc thấp hơn | |
| thiết bị an toàn | Quá tải | Đã bao gồm | ||||
| đột quỵ | Đã bao gồm | |||||
| dừng khẩn cấp | Đã bao gồm | |||||
| Quá tải động cơ | Đã bao gồm | |||||
| Giới hạn mềm | Đã bao gồm | |||||
| Kích thước: Xấp xỉ (rộng x sâu x cao) | 1144x1040x2560mm | 1144×700×2275mm | 987×610×1655mm | 785×451×1555mm | ||
| Khối lượng (*6) | 1.450 kg | 800kg | 350kg | 130kg | 130kg | |
| nguồn điện | Cáp AC180-230 3φ 50/60Hz dài 5m có dây chia đôi ở cuối | Cáp AC95-122V 1φ 50/60Hz dài 3m có phích cắm 3P | ||||
| Tiêu thụ điện năng/nguồn điện/khả năng ngắt mạch | 5,1kW/7,6kVA/40A | 3,1kW/6,0kVA/30A | 1,6kW/3,3kVA/20A | 475W/1,7kVA/15A | 275W/700VA/15A | |
| điều kiện môi trường | Nhiệt độ: 5 đến 40°C, Độ ẩm: 20 đến 80% RH (không ngưng tụ) | |||||
| Điều kiện môi trường được khuyến nghị | Nhiệt độ 23±2℃, độ ẩm 50%RH hoặc thấp hơn | |||||
(*1) Khi sử dụng hàm tiêu chuẩn được đánh giá
(*2) Trong quá trình vận hành ổn định với phạm vi tốc độ thử nghiệm từ 0,05 đến 500 mm/phút
(*3) Loại có độ chính xác cao là một tùy chọn
(*4) Khi sử dụng hệ thống xử lý dữ liệu TACT
(*5) Điều kiện vận chuyển tại nhà máy: Tốc độ 500 mm/phút
(*6) Điều này không áp dụng khi lắp đặt thanh trượt cố định chịu tải trọng cao và các tùy chọn mở rộng hành trình. Trọng lượng tăng/giảm khi lắp đặt từng tùy chọn được hiển thị bên dưới.
– Khi lắp đặt thanh trượt cố định chịu tải trọng cao RTH-1225/RTH-1310: +15 kg, RTH-1350: +50 kg, RTH-2410: +150 kg
– Mở rộng hành trình RTH-1225/RTH-1310: +12 kg, RTH-1350: +20 kg, RTH-2410: +30 kg
Kích thước ngoài

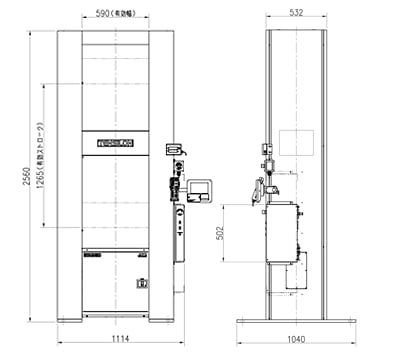

RTH-2430 Đơn vị: mm |

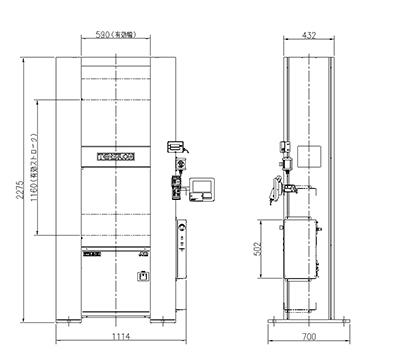

RTH-2410 Đơn vị: mm |
 |
 |

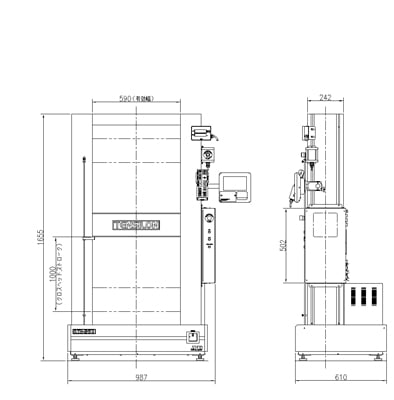

RTH-1350 Đơn vị: mm |

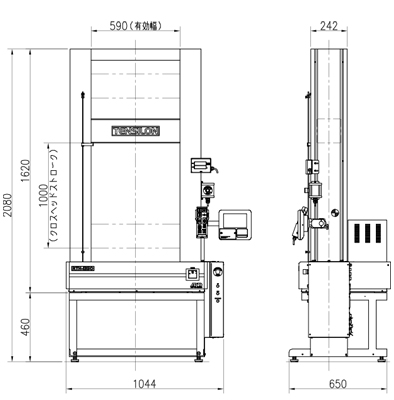

RTH-1350 (giá đỡ tùy chọn) Đơn vị: mm |
 |
 |

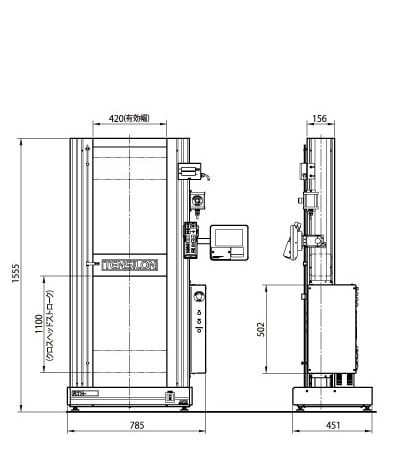

RTH-1225 / RTH-1310 Đơn vị: mm |

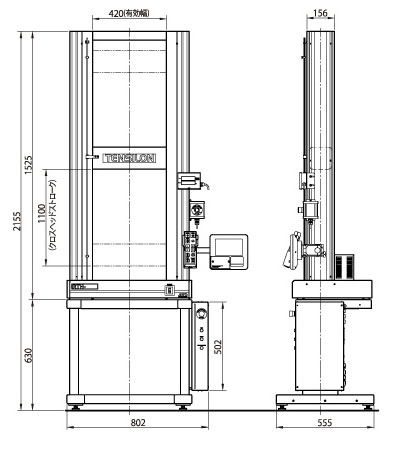

RTH-1225 / RTH-1310 (giá đỡ tùy chọn) Đơn vị: mm |
 |
 |
