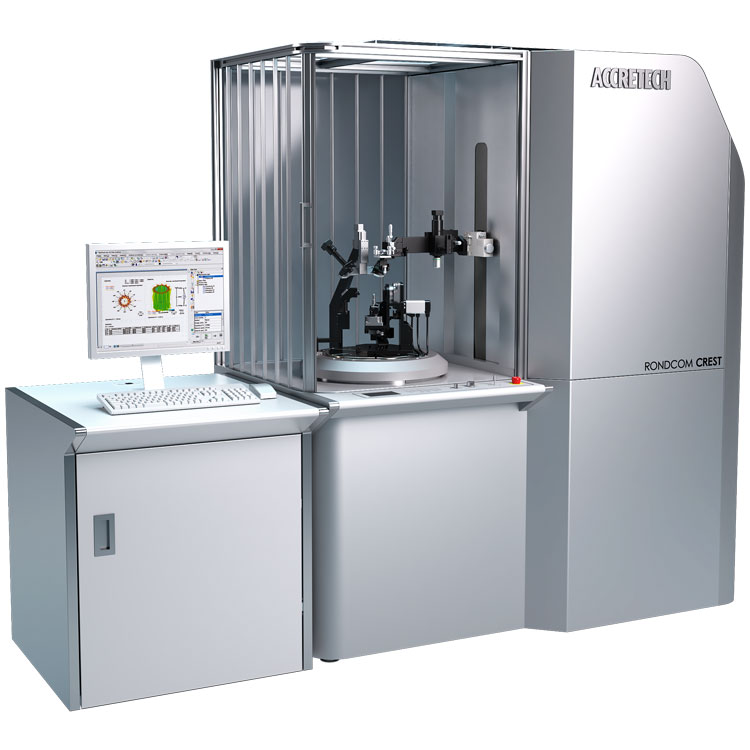

RONDCOM CREST FiANA Accretech Roundness and Cylindrical Profile Measuring Instruments – Thiết bị đo độ tròn và hình trụ
RONDCOM CREST FiANA là hệ thống đo lường tự động cải tiến của ACCRETECH dành cho bề mặt thành trong của các lỗ cực nhỏ. Hệ thống này dựa trên RONDCOM CREST, một thiết bị đo độ tròn/hình trụ có độ chính xác cực cao, với các tính năng bổ sung của đầu dò không tiếp xúc siêu mỏng và hệ thống chèn đầu dò tự động.
Xem thêm các sản phẩm khác của Accretech tại đây!
Đặc trưng

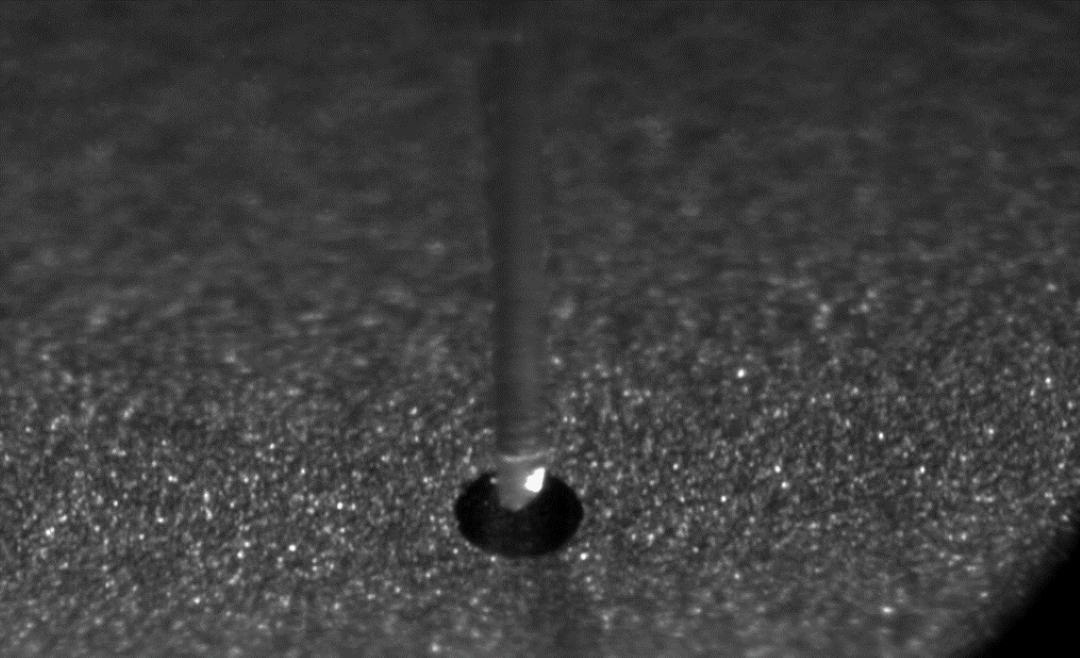

Đo lường chính xác, mượt mà hình dạng và kết cấu bề mặt của bề mặt thành bên trong cho các lỗ cực nhỏ tới φ0,14 mm
| RONDCOM CREST là một thiết bị đo độ tròn/hình trụ có độ chính xác cực cao, tự hào là một trong những thiết bị có độ chính xác cao nhất thế giới. Một trong những tính năng chính của thiết bị là phương pháp truyền động và dẫn hướng kết hợp công nghệ truyền động rung thấp được truyền động bởi động cơ tuyến tính, công nghệ hỗ trợ không tiếp xúc sử dụng ổ trục khí và cơ chế định vị độc đáo. Bằng cách bổ sung khả năng định vị có độ chính xác cực cao của RONDCOM CREST được thực hiện bằng phương pháp này với đầu dò không tiếp xúc φ 0,08 mm và hệ thống chèn tự động độc đáo giúp dẫn hướng chính xác đầu dò đến các điểm đo, giờ đây có thể đo độ nhám bề mặt và hình dạng của bề mặt thành trong của lỗ cực nhỏ với đường kính tối thiểu là φ 0,14 mm. RONDCOM Crest FiANA, một hệ thống đo lường hiện đại, thực hiện các phép đo bên trong các lỗ cực nhỏ mà trước đây mọi người đã từ bỏ vì cho rằng khó và tốn thời gian. |  |

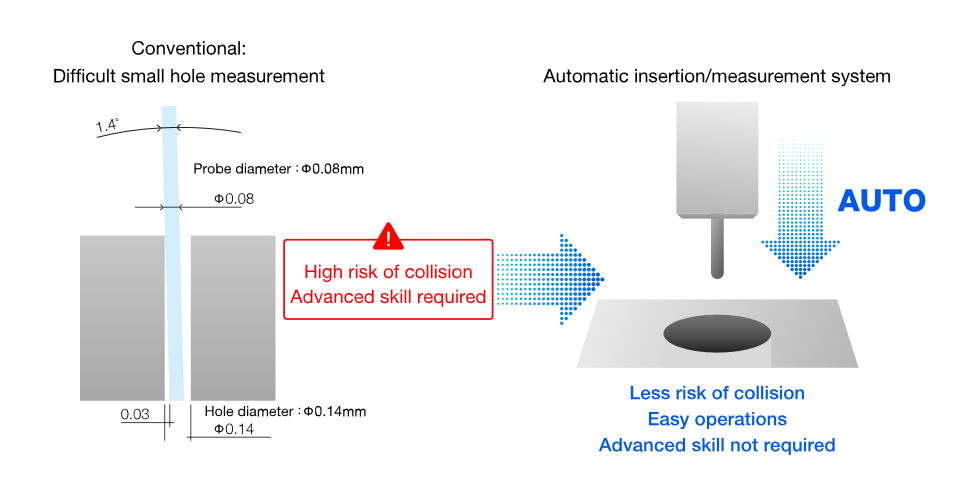

Hệ thống chèn đầu dò tự động cho phép đo lường dễ dàng và hiệu quả cho bất kỳ ai
 |
Nhìn chung, để đo bề mặt thành bên trong của các lỗ cực nhỏ, người vận hành phải vận hành thủ công dụng cụ đo và đưa đầu dò để đo vào một lỗ cực nhỏ. Thao tác này không chỉ đòi hỏi kỹ năng và sự tập trung cao độ mà còn tiềm ẩn nguy cơ đầu dò va chạm với phôi và gãy nếu vị trí hoặc góc lắp bị lệch dù chỉ một chút. RONDCOM CREST FiANA có hệ thống lắp đầu dò tự động độc đáo sử dụng hình ảnh camera để tự động định vị và căn chỉnh phôi, cũng như lắp và đo đầu dò. Điều này giúp bất kỳ ai cũng có thể dễ dàng thực hiện các phép đo trong thời gian ngắn cũng như giảm thiểu nguy cơ đầu dò bị gãy.
*Vị trí và góc của đầu dò được điều chỉnh thủ công (khoảng một lần mỗi ngày), tuy nhiên, có thể dễ dàng điều chỉnh bằng cách làm theo chương trình hiển thị đường hướng dẫn (đang chờ cấp bằng sáng chế). |

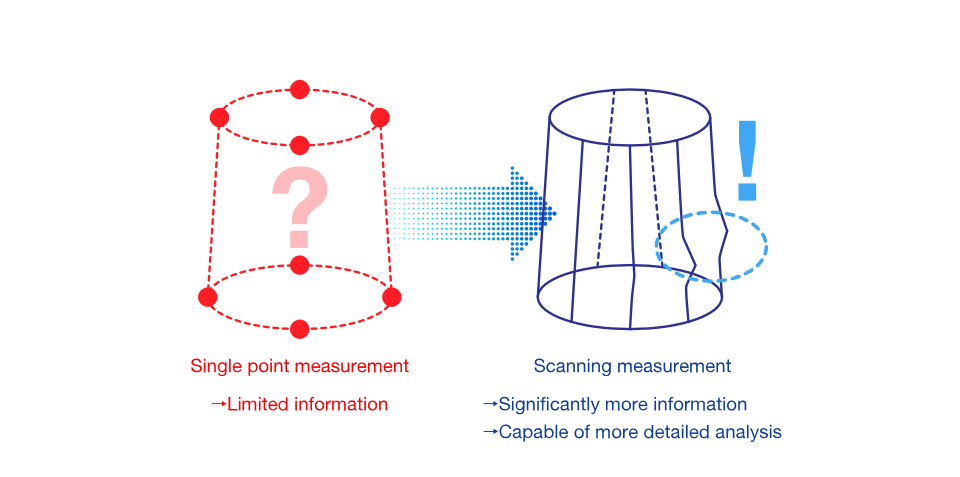

Từ phép đo điểm đơn đến phép đo quét
Phân tích đa dạng có thể thực hiện được với thông tin phong phú
|
Không giống như phép đo các lỗ lớn có thể đo bằng dụng cụ đo độ tròn và hình trụ thông thường, bề mặt thành bên trong của các lỗ cực nhỏ thường được đo tại “điểm đơn”, nhưng mật độ của các điểm này thấp, nghĩa là chỉ có thể thu được thông tin hạn chế, điều này có thể khiến việc đánh giá chính xác hình dạng trở nên khó khăn. RONDCOM CREST FiANA cho phép đo quét theo cả hướng quay và hướng tuyến tính, và bằng cách kết hợp nhiều đường đo, cho phép hình dung hình dạng 3D của thành bên trong. Từ phép đo điểm đơn đến phép đo quét. RONDCOM CREST FiANA giúp nâng cao monozukuri của khách hàng lên một bậc bằng phép đo hình dạng chính xác của bề mặt bên trong lỗ cực nhỏ. <Mục đo> Độ tròn, hình trụ, độ thẳng (Z), kết cấu bề mặt (hướng quay và hướng tuyến tính) |
 |

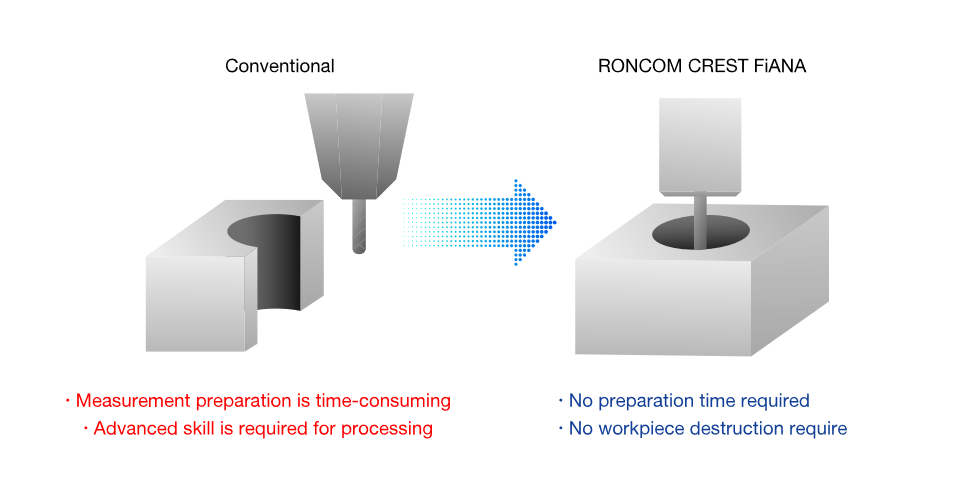

Không còn cần phải cắt ngang
Đo kết cấu bề mặt không phá hủy giúp giảm đáng kể thời gian và công sức cần thiết cho việc chuẩn bị đo lường
 |
Cho đến nay, để đánh giá kết cấu bề mặt của thành trong của lỗ cực nhỏ, cần phải cắt phôi, phơi bày bề mặt thành trong và theo dõi phần đó bằng dụng cụ đo kết cấu bề mặt loại tiếp xúc. Tuy nhiên, với RONDCOM CREST FiANA, có thể thực hiện phép đo không phá hủy thành trong, thì việc chuẩn bị cắt ngang như vậy là không cần thiết. Bằng cách loại bỏ toàn bộ quá trình thực hiện cắt ngang không chỉ tốn thời gian và công sức mà còn đòi hỏi các kỹ thuật gia công lành nghề để cắt chính xác phôi theo các lỗ nhỏ, thời gian và công sức chuẩn bị đo lường được giảm đáng kể. |
