Bộ cung cấp nguồn ACRDT-308 Rotational Direction Tester ECG-Kokusai – Máy kiểm tra hướng quay động cơ
Máy kiểm tra stator một pha và ba pha
Từ việc xác định hướng quay của cuộn dây stato, các khuyết tật và cuộn dây cũng có thể được phát hiện.
Đặc trưng
- Có thể đăng ký tối đa 10 mẫu để đặt điều kiện thử nghiệm: Dễ dàng gọi các giá trị tiêu chuẩn, giúp đơn giản hóa việc kiểm tra
- Việc kiểm tra đơn giản và chính xác có thể được thực hiện đồng thời ở hai chế độ thử nghiệm: được trang bị chế độ xác định CW/CCW và đo sự phân bố từ thông.
- Tự động phát hiện điều chỉnh độ nhạy bằng chức năng tự động tăng: Không cần điều chỉnh cho từng kiểu máy và chỉ có thể kiểm tra nó bằng cài đặt ban đầu.
Thông số kỹ thuật
| Power suply | AC90V-240V 50/60Hz | |
| Excitation Signal | Phase | Three Phase |
| Frequency | 5kHz （Sine wave） | |
| Excitation voltage | Phase 5Vp-p | |
| Setting range | 100 steps | |
| Detection | Sensitivity Range | 10 steps＋Auto setting range mode |
| Corresponding poles | 2/4極（Normal diecotor）
2/4/6/8極（Option ditector） |
|
| Outer diameter of ditector | 2/4 pole(Normal type）：Φ38mm
2/4 pole（Option type）：Φ22mm 2/4/6/8 pole（Option type）Φ45mm |
|
| General | Environment | Temperature range5℃-40℃ Humid range20%-80% |
| Dimensions/Weights | H98×W195×D350 (mm)/1.8kg | |
| Power consumption | 40VA以下 | |
| Communication | I/O、RS232C | |
| Accessories | Power cable (3m) 1 unit
3P-2P conversion adapter 1 unit Diteotor Cable（1.5m) 1 unit Excitation signal cable (1.5m) 1 unit Normal Ditector Coil 1 unit Manual 1unit Spare Fuse（1A） 1unit |
|

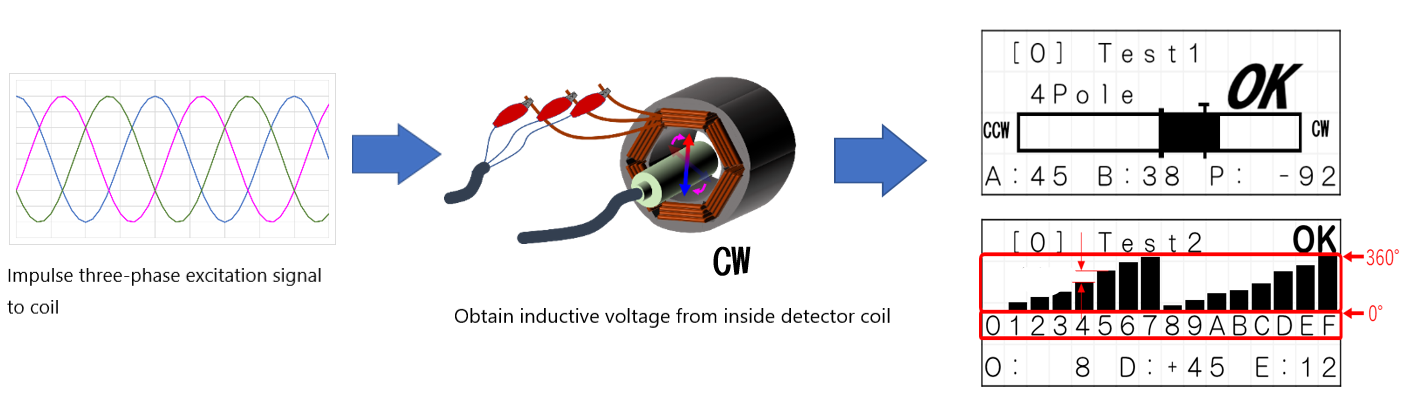

Danh mục kiểm tra
Có thể cài đặt “Chế độ thử nghiệm 1” chỉ phát hiện CW/CCW và “Chế độ thử nghiệm 2” vẽ đồ thị điện áp nhân quả và phát hiện sự bất thường cho từng pha. p> Ở chế độ thử nghiệm 1, máy dò sẽ cảm nhận được từ trường được tạo ra khi đặt điện áp vào stato. Nó phát hiện cường độ và hướng quay của toàn bộ từ trường. Vì không cần phải định vị trong chế độ kiểm tra 1 nên có thể kiểm tra một cách đơn giản.
Ở chế độ thử nghiệm 2, mối quan hệ vị trí giữa máy dò và cuộn dây được cố định và thử nghiệm được thực hiện theo cách tương tự như ở chế độ thử nghiệm 1. Ở chế độ này, tám cuộn dây được tích hợp trong máy dò (nếu tiêu chuẩn) cho phép bạn xem sự phân bố và độ rộng dòng điện của từng từ trường trên màn hình, do đó bạn có thể phát hiện ngay cả NG nhỏ nhất, chẳng hạn như cuộn dây hoặc kết nối kém ở một nơi.
- Thông số kỹ thuật và thiết kế có thể được thay đổi mà không cần thông báo sơ bộ vì lý do cải tiến, v.v.
- Có thể có sự khác biệt về màu sắc, họa tiết, v.v. trên ảnh được ghi trên danh mục trong quá trình in.
- Mặc dù chúng tôi đã nỗ lực cung cấp thông tin chính xác về nội dung của danh mục này, nhưng nếu có vấn đề gì cần tư vấn, chẳng hạn như lỗi văn thư, vui lòng thông báo cho bộ phận xúc tiến bán hàng của công ty chúng tôi.
