Bộ cung cấp nguồn AC
Nguồn điện mô phỏng lưới điện xoay chiều AC là bộ nguồn chuyên dụng cho các ứng dụng liên quan tới kiểm tra tính năng hòa lưới điện của nguồn AC, được sử dụng cho các ứng dụng liên quan tới pin năng lượng mặt trời hay nguồn điện nhân tạo.
Điều đầu tiên về sự khác biệt giữa Nguồn AC và Trình mô phỏng lưới điện AC vì cả hai đều được sử dụng để cấp nguồn cho các thiết bị chạy bằng nguồn AC. Nguồn AC cung cấp năng lượng điện áp AC xoay chiều. Nói cách khác, thiết bị cung cấp năng lượng một chiều vào DUT (xem Hình 1). Trong mọi trường hợp, bạn không thể cấp nguồn từ DUT vào Nguồn AC.
Về cơ bản, Nguồn AC có thể hoạt động ở góc phần tư I và III của biểu đồ IV truyền thống (xem Hình 2). Nó phải nguồn sink nên điện áp và dòng điện phải cùng dấu.

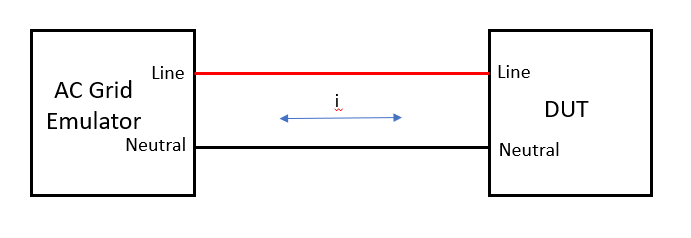

Điểm khác biệt lớn nhất giữa Grid Emulator và Nguồn AC là Grid Emulator hoạt động ở cả 4 góc phần tư nên có thể vừa cấp nguồn vừa tiêu thụ điện (khi ở chế độ sinking, điện áp và dòng điện sẽ trái dấu). Đây là cách lưới điện xoay chiều thực tế hoạt động, một thiết bị như bộ biến tần năng lượng mặt trời có thể đưa nguồn điện trở lại lưới điện. Để kiểm tra các loại thiết bị này, bạn cần có cách mô phỏng lưới để có thể kiểm tra tình huống bất thường trong môi trường được kiểm soát.
