Ene-phant® series của Keisoku Giken là Tải điện tử DC tái tạo (Regenerative DC electronic load), gồm 3 phiên bản: NT-AD-50KD-L, NT-AD-50KH-L, NT-AD-50KO-L ở mức công suất 50kW với các lựa chọn điện áp, dòng diện khác nhau. Thiết bị có thể ghép nối để cung cấp tải ở mức 100kW, 150kW, 200kW, và 250kW.

Danh mục: Tải điện tử DC

Liên hệ báo giá

Tư Vấn Kỹ Thuật

Ene-phant® series: NT-AD-50KD-L, NT-AD-50KH-L, NT-AD-50KO-L Regenerative DC electronic load 50kW Keisoku Giken – Tải điện tử DC tái tạo 50kW ~250kW

Tải điện tử DC tái tạo “Dòng NT-AD-50K■-L” là sản phẩm hỗ trợ điện áp cao 350V, 750V và 1500V. Hơn nữa, chức năng chính/phụ cho phép mở rộng tối đa 5 đơn vị/250kW và dòng điện tối đa 1500A.

Model name	electric power	maximum voltage	maximum current
NT-AD-50KO-L	50kW	1500V	100A
NT-AD-50KH-L		750V	200A
NT-AD-50KD-L		350V	300A

Chức năng tải

Nhiều chế độ tải khác nhau

Mặc dù thay đổi tùy theo kiểu máy nhưng nó hỗ trợ tới 12 chế độ tải ở chế độ AC và DC.

[Chế độ tải DC]

Model	CC	CR	CV	C.P.	CC＋CV	CP+CV	MPPT
NT-AD-50KO-L	○	○	○	○	○	○	○
NT-AD-50KH-L	○	○	○	○	○	○	○
NT-AD-50KD-L	○	○	○	○	○	○	○

Tương thích với điện áp cao

Một thiết bị có thể xử lý lên đến 1500V và hai thiết bị được kết nối nối tiếp có thể xử lý lên đến 1500V, do đó nó có thể hỗ trợ rộng rãi các thử nghiệm tải đầu ra của các thiết bị điện áp cao khác nhau do sự gia tăng điện áp của các linh kiện điện tử.

[DC]

Model	Low range/High range
NT-AD-50KO-L	50～1500V
NT-AD-50KH-L	20~750V
NT-AD-50KD-L	20~350V

Chế độ MPPT

Được trang bị chế độ MPPT (phương pháp leo núi*) cho phép kiểm tra các đặc tính IV bằng cách kết nối trực tiếp bảng PV. *Phương pháp điều khiển tiếp tục điều chỉnh điện áp và dòng điện hoạt động cho đến khi đạt được công suất tối đa.

Chế độ nối lưới – Grid connection

Tuân thủ quy định kết nối lưới

Được trang bị chức năng giám sát và bảo vệ lưới tuân thủ bài kiểm tra chứng nhận thiết bị bảo vệ kết nối lưới, nó có chức năng giám sát và bảo vệ tương tự như các máy điều hòa điện thông thường có bán trên thị trường và có thể luân chuyển năng lượng một cách an toàn và không lãng phí. Có thể. Các chức năng giám sát hệ thống khác nhau có thể được đặt thành bất kỳ giá trị nào.

Tiếng ồn năng lượng tái tạo Tuân thủ CISPR Loại A

Tiếng ồn nguồn tái tạo tuân theo loại A. Độ ồn thấp nên không ảnh hưởng đến các thiết bị khác như trục trặc do tiếng ồn nguồn tái tạo.

Hiệu suất tái sinh trên 90%, mức cao nhất trong ngành

Đạt hiệu suất cao trên 90% (ở mức tải định mức). Hơn nữa, nó đạt hiệu suất tái sinh từ 80% trở lên khi công suất định mức từ 15% trở lên. Có thể tái tạo hiệu quả cao trong phạm vi công suất tải rộng.

Thông qua cách điện bằng cách sử dụng máy biến áp

Cách điện giữa tải điện tử và hệ thống được cung cấp bởi máy biến áp. Nó được thiết kế để được an toàn và bảo mật.

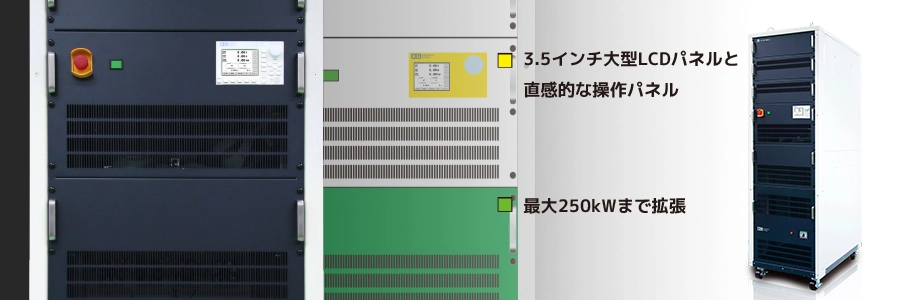

Giao diện người dùng

Khả năng hoạt động giống như máy hiện sóng

Thông qua cách bố trí và khả năng hoạt động của nút dao động. Chức năng dán hình ảnh vào nút chuyển đổi trên màn hình LCD, cho phép thao tác trực quan.

Nút dừng khẩn cấp

Được trang bị nút dừng khẩn cấp, rất cần thiết trong ngành điện tử ô tô. Trong quá trình vận hành, cổng đường dây điện bị chặn (do dây dẫn buộc phải mở). Nó được trang bị bộ phận bảo vệ để ngăn ngừa sự cố và cũng có thể điều khiển bên ngoài (đầu vào Di).

Giao diện phong phú

Được trang bị tiêu chuẩn với giao diện RS-232C, LAN (Ethernet) và PLC, cho phép điều khiển từ xa bao gồm tự động hóa từ PC chủ. Ngoài ra, model 10kW còn có cổng USB tiêu chuẩn. GP-IB (AX-OP04) cũng có thể được chọn làm tùy chọn.

Model	LAN	RS-232C	Di/Do	Ai
NT-AA-10KE-L	○	○	○	○
NT-AA-50KE-L	○	○	○	○

Tín hiệu đầu vào analog (Ai): CC/CP/cài đặt pha hiện tại
tín hiệu đầu vào số (Di): BẬT/TẮT tải
tín hiệu đầu ra kỹ thuật số (Do): Báo động khác nhau

Giám sát điện áp, dòng điện

Là một tùy chọn, đầu nối BNC (cách điện) cho phép giám sát điện áp và dòng điện (quan sát dạng sóng bằng máy hiện sóng, v.v.).

Điện áp cực 10V/1000V/50Ω BNC/đầu ra cách điện
Thiết bị đầu cuối BNC 10V/200A/50Ω hiện tại/đầu ra cách ly

Tính năng khác

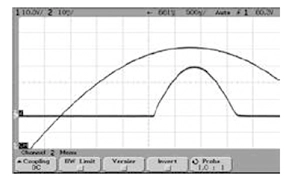

Chức năng khởi động mềm

Bạn có thể chọn từ 4 loại cài đặt thời gian cho mức tăng hiện tại: 1 giây, 2 giây, 5 giây và 10 giây, để bạn có thể phản hồi linh hoạt với phản hồi của nguồn điện cần kiểm tra.

Chức năng bảo vệ

Tám loại mạch bảo vệ được triển khai như một chức năng bảo vệ cho chính thiết bị tải điện tử để hỗ trợ các hoạt động thử nghiệm an toàn.

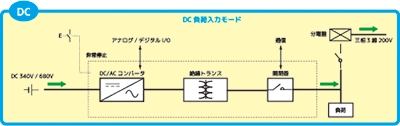

Sơ đồ kết nối đơn

Nó sẽ là một sơ đồ đường đơn.

Lên đến 1.500V so với hoạt động nối tiếp

Bằng cách sử dụng nhiều loại đầu vào DC, nó có thể được sử dụng như một bộ điều hòa nguồn giao diện đa nguồn. Có thể kết nối tối đa hai thiết bị nối tiếp và điện áp đầu vào có thể lên tới 1500V và công suất tối đa có thể lên tới 100kW. Ngoài ra còn có một mô hình (lên đến 250kW) hỗ trợ 1500V với một đơn vị 50KW.

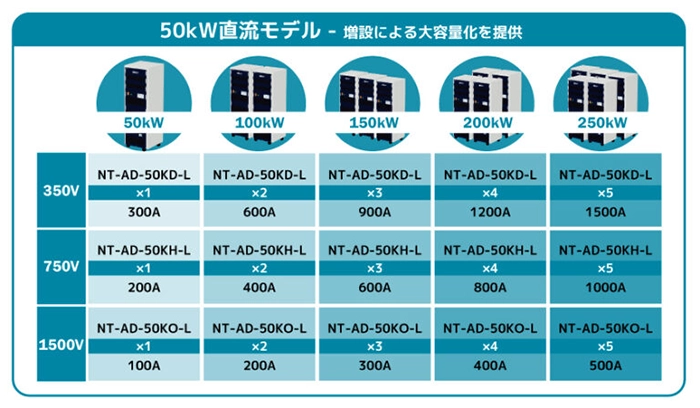

Công suất mở rộng lên tới 250kW

Công suất 150kW ba pha với ba cấu hình chính-phụ và có thể mở rộng lên tối đa 250kW bằng cách kết hợp năm tổ máy. Nó có thể được sử dụng để thử nghiệm bộ sạc nhanh và pin EV dung lượng lớn.

Model name		NT-AD-50KD-L	NT-AD-50KH-L	NT-AD-50KO-L
Basic functions
Load operating range		Click to enlarge	Click to enlarge	Click to enlarge
Rating	Rated power	50kW
	Rated voltage	350V	750V	1500V
	Rated current	300A	200A	100A
	Minimum operating voltage	0V
	ripple current	Within 4Ap-p (switching frequency component)
	Regeneration efficiency	Maximum 90% or more (at rated input/output)
Constant voltage (CV) mode	Voltage setting range	0~350V	0~750V	0~1500V
	Setting resolution	0.1V
	Setting accuracy	±0.3% of FS .
	response time	Within 500msec (10% to 90%)
Constant current (CC) mode	Current setting range	0~300A	0~200A	0~100A
	Setting resolution	0.3A	0.25A	0.125A
	Setting accuracy	±0.3% of FS .
	response time	Within 5msec (10% to 90%)
Constant resistance (CR) mode	Current setting range	0.05Ω～1.50kΩ	0.1Ω～3.00kΩ	1Ω～6.00kΩ
	Setting resolution	100S	50S	10S
	Setting accuracy	0.3% of rated current value
	response time	Within 5msec (10% to 90%)
Constant power (CP) mode	Power setting range	0 to 50kW
	Setting resolution	20W
	Setting accuracy	±0.5% of FS .
	response time	Within 5msec (10% to 90%)
MPPT mode		Mountain climbing method (factory option)
CC+CV mode		Setting range, resolution, and accuracy comply with CC mode and CV mode.
CP+CV mode		Setting range, resolution, and accuracy comply with CP mode and CV mode.
soft start		0, 1, 2, 5, 10sec
Measuring part
voltage measurement	Voltage measurement range	0.0 ~ 350.0V	0.0 ~ 750.0V	0.0 ~ 1500.0V
	Measurement resolution	0.1V	0.1V	0.2V
	Measurement accuracy	±0.3% of meas． ±1V	±0.3% of meas． ±1V	±0.3% of meas． ±2V
current measurement	Current measurement range	0.0 ~ 300.0A	0.0 ~ 200.0A	0.0 ~ 100.0A
	Measurement resolution	0.15A	0.125A	0.0625A
	Measurement accuracy	±0.3% of meas.±0.3A	±0.3% of meas.±0.25A	±0.3% of meas.±0.125A
power measurement	Power measurement range	0 to 50kW
	Measurement resolution	20W
	Measurement accuracy	±0.5% of meas.±62.5W
Limit function
voltage limit	Voltage setting range	0~360V	0~760V	0~1520V
	resolution	1V	1V	2V
	Operation at limit	Alarm is triggered at the limit set value. Output stop
current limit	Current setting range	0~300A	0~200A	0~100A
	resolution	0.3A	0.25A	0.125A
	Operation at limit	Clip current at limit setting value
power limit	Power setting range	0 to 50kW
	resolution	20W
	Operation at limit	Clip power at limit setting
Protection function
emergency stop		Emergency stop the equipment by pressing the emergency stop button on the overhead
overvoltage protection		390V	780V	1560V
Overcurrent protection		330A	220A	110A
Overpower protection		51.5kW
Overheating protection		90℃ (switching element temperature)
low voltage protection		-2V
Internal overvoltage protection		480V	960V	1920V
Reverse connection alarm		-2V
Grid protection function
Overcurrent protection		82Arms
overvoltage protection		435~465Vrms / Resolution 10Vrms / Detection time 0.1~2.5sec
Undervoltage protection		325~355Vrms / Resolution 10Vrms / Detection time 0.1~2.5sec
Overfrequency protection		50.0~65.9Hz / Resolution 0.1Hz / Detection time 0.0~9.9sec
Underfrequency protection		45.0~60.9Hz / Resolution 0.1Hz / Detection time 0.0~9.9sec
Islanding detection passive		Voltage phase jump detection / detection level 2 to 10° / enable/disable selectable
Islanding detection active		Reactive power fluctuation method / enable/disable selection possible
Other features
remote sensing	function	Corrects voltage drop in electric wires (up to 10V one way)
remote sensing	EXT IN terminal (rear panel)	Rear terminal block (M6)
Parallel operation	Maximum number of parallel units	5 pieces
Parallel operation	Maximum rated voltage/current/power	DC 350V 1500A 250kW	DC 750V 1000A 250kW	DC 1500V 500A 250kW
Series operation	Maximum number of units in series	2 units (parallel not possible when connected in series, factory option)		Cannot be connected in series
Series operation	Maximum rated voltage/current/power	DC 700V 300A 100kW	DC 1500V 200A 100kW	Cannot be connected in series
External control signal output/input
Digital I/O	Load on/off	Photocoupler input (DC12~24V/8mA)
	Protection/alarm status	Photocoupler output open collector (DC24V/10mA, recommended 1mA)
	Operation mode setting	Photocoupler input (DC12~24V/8mA)
	emergency stop	Photocoupler input (DC12~24V/8mA)
analog input	input voltage	0~10V
analog input	Setting items	CC, CC limit, CV, CV limit, CP, CP limit
Analog output voltage monitor	monitor output	0~10V/0~500V	0~10V/0~1000V	0~10V/0~2000V
	Output impedance	50Ω
	terminal	BNC / isolated output
Analog output current monitor	monitor output	0~10V/0~300A	0~10V/0~200A	0~10V/0~100A
	Output impedance	50Ω
	terminal	BNC / isolated output
interface
LAN	Communication specifications	IEEE 802.3
	connector	RJ45
	data rate	10Base-T 100Base-TX
RS-232C	connector	D-sub 9pin
General specifications
Power supply	Input rating	Grid side: 3-phase 3-wire 400±40V, 50 Hz ±2 Hz or 60 Hz ±2 Hz overvoltage category II
Power factor	At maximum load	0.9 or more
input power	No load	800 VA or less
input current	At maximum load (at AC400V)	60Arms
	At maximum load (at AC360V)	73Arms
	Recommended breaker	AC 100A
Terminal block screw diameter	Power output terminal block	M12	M10	M6
	System input terminal block	M6
	remote sense terminal block	M6
mass	only a main part	Approximately 950kg or less
size	Excluding protrusions	W600×H1977.5×D900mm
Environmental condition	Operating environment	indoor use
	operating temperature	0℃～+40℃
	operating humidity	20%rh to 85%rh (non-condensing)
	storage temperature	-20℃～+60℃
	storage humidity	20%rh to 85%rh (non-condensing)
	altitude	2000 m or less
cooling method		Forced air cooling by fan
Withstand voltage	Between input and output	No abnormality after applying AC1800 V for 1 minute.
Withstand voltage	Between input and FG	No abnormality after applying AC1800 V for 1 minute.
insulation resistance	Between input and FG	DC500 V, 30 MΩ or more
Compliant standards	EMC standard	EN 61000-3-2
	C.E.	Low Voltage Directive 2014/35/EU
	Safety standard	IEC 61010-1
option
AX-OP01	Master slave cable 1m	Master slave cable 1m
AX-OP02	Master slave cable 3m	Master slave cable 3m
AX-OP13	Grid side three-phase three-wire 200V option	Grid input voltage 3-phase 200V±20V 50Hz/60Hz change (factory option)


General Catalog	Ene-phant series catalog
