Ene-phant® series: NT-AA-50KE-L Regenerative AC/DC electronic load 50kW Keisoku Giken – Tải điện tử AC/DC tái tạo 50kW
NT-AA-50KE-L có thể được sử dụng làm tải điện tử AC hoặc tải điện tử DC. Công suất có thể được mở rộng bằng cách kết hợp nhiều thiết bị và có thể sử dụng 2 dây một pha/3 dây một pha/3 pha 3 dây.
Công suất có thể được mở rộng lên tối đa 250kW bằng cách kết nối song song 50kW (tương thích với tải điện tử AC một pha 2 dây/một pha 3 dây/ba pha 3 dây).

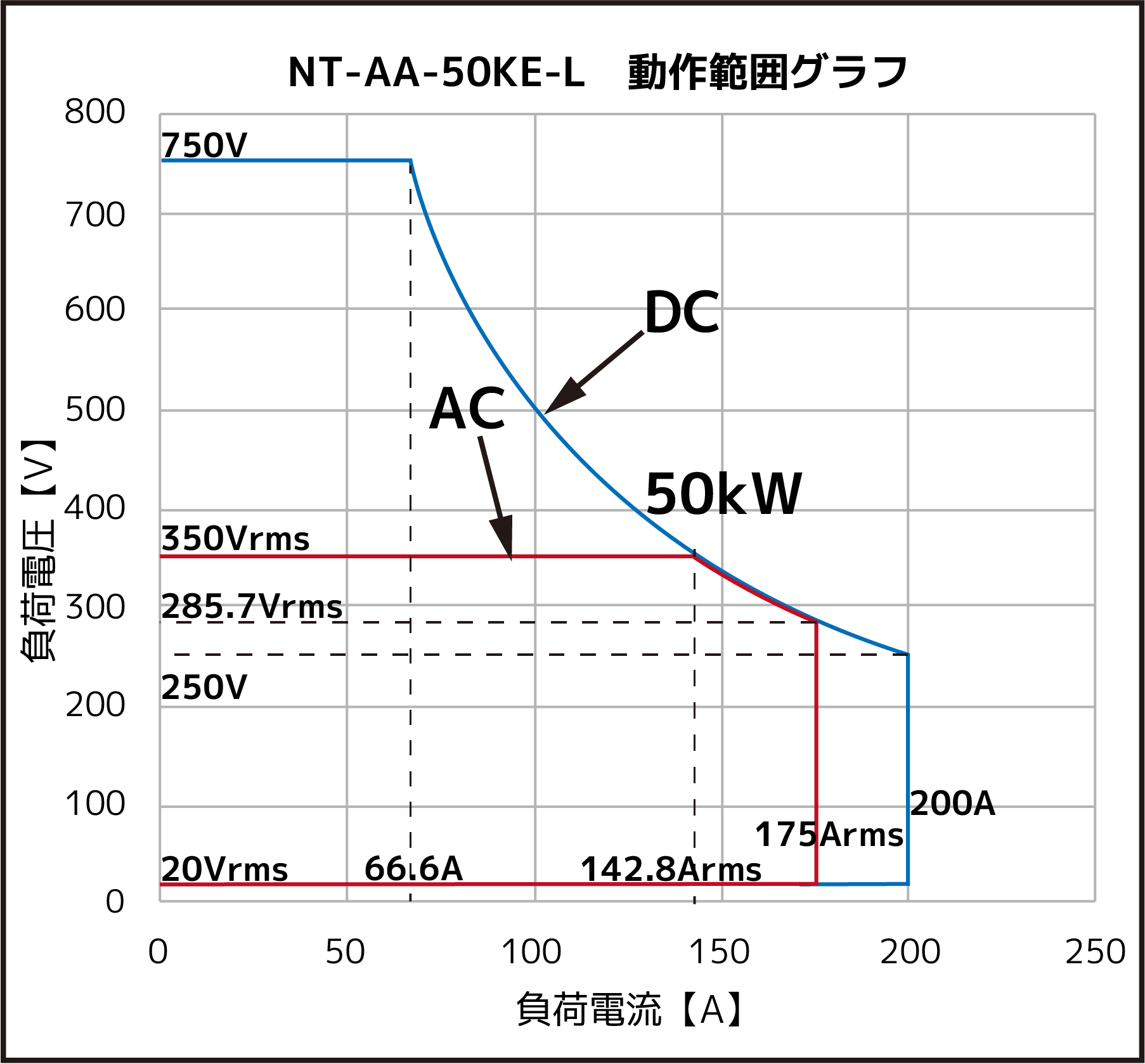

| Model name | electric power | maximum voltage | maximum current | Grid voltage |
|---|---|---|---|---|
| NT-AA-50KE-L | 50kW | AC:350Vrms DC:750V |
AC:175Arms DC:200A |
Three-phase three-wire 400V±40V 50/60Hz |
Tương thích với tần số 400Hz (40-70Hz/380-420Hz/40-420Hz
(Tùy chọn nhà máy: AX-OP14/AX-OP16)
Tần số tương thích tiêu chuẩn là 40~70Hz, nhưng nếu bạn chỉ định tùy chọn, nó có thể hỗ trợ AC 400Hz (380Hz~420Hz) cho máy bay và tàu thủy. Chúng tôi cũng cung cấp các tùy chọn tùy chỉnh có thể đáp ứng liền mạch từ 40 đến 420Hz. NT-AA-50KE-L cũng có thể được áp dụng để đánh giá và thử nghiệm các bộ biến tần động cơ công nghiệp (cần có độ tự cảm làm mịn riêng).
Chức năng tải
Nhiều chế độ tải khác nhau
Mặc dù thay đổi tùy theo kiểu máy nhưng nó hỗ trợ tới 12 chế độ tải ở chế độ AC và DC.
[Chế độ tải DC]
| Model name | CC | CR | CV | C.P. | CC＋CV | CP+CV | MPPT |
|---|---|---|---|---|---|---|---|
| NT-AA-50KE-L | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
[Chế độ tải AC]
| Model name | CC | CR | C.P. | C.F. | P.E. | GCC | GCR |
|---|---|---|---|---|---|---|---|
| NT-AA-50KE-L | ○ | ○ | ○ | – | ○ | – | – |
Tương thích với điện áp cao
Để hỗ trợ rộng rãi việc kiểm tra tải đầu ra của các thiết bị điện áp cao khác nhau do sự tăng điện áp của các linh kiện điện tử, tối đa 750V với một khối, 1500V với hai khối mắc nối tiếp (khi sử dụng nối tiếp, công suất tối đa có thể được mở rộng thành hai đơn vị, chỉ ở chế độ DC).
| Model name | Low range | High range |
|---|---|---|
| DC | 20~750V (40~1500V) | |
| AC | 20~350Vrms | |
Chế độ MPPT
Được trang bị chế độ MPPT (phương pháp leo núi*) cho phép kiểm tra các đặc tính IV bằng cách kết nối trực tiếp bảng PV.
*Phương pháp điều khiển tiếp tục điều chỉnh điện áp và dòng điện hoạt động cho đến khi đạt được công suất tối đa.
Chế độ CF (cài đặt hệ số đỉnh)
Hệ số đỉnh có thể được đặt tùy ý trong khoảng từ 1,4 (sóng hình sin) đến 4,0 với các bước 0,1. Điều này giúp có thể thực hiện các thử nghiệm tái tạo hệ số đỉnh của nguồn điện chuyển mạch loại đầu vào tụ điện.
Chế độ PF (cài đặt pha hiện tại sớm và trễ)
Tải điện dung (C), tải điện trở (R) và tải cảm ứng (L) có thể được mô phỏng bằng một đơn vị. Pha có thể được đặt trong phạm vi từ -90deg đến +90deg và cũng có thể cài đặt theo hệ số công suất. Lý tưởng như một tải đầu ra biến tần.
Chế độ GCC/GCR (chế độ tải máy phát điện)
(Tùy chọn nhà máy: AX-OP17)
Ngay cả khi dạng sóng đầu ra có biến dạng giống như máy phát động cơ, các chế độ tải mới GCC và GCR vẫn có thể xử lý tải ổn định.
Chế độ nối lưới – Grid connection
Tuân thủ quy định kết nối lưới
Được trang bị chức năng giám sát và bảo vệ lưới tuân thủ bài kiểm tra chứng nhận thiết bị bảo vệ kết nối lưới, nó có chức năng giám sát và bảo vệ tương tự như các máy điều hòa điện thông thường có bán trên thị trường và có thể luân chuyển năng lượng một cách an toàn và không lãng phí. Có thể. Các chức năng giám sát hệ thống khác nhau có thể được đặt thành bất kỳ giá trị nào.
Tiếng ồn năng lượng tái tạo Tuân thủ CISPR Loại A
Tiếng ồn nguồn tái tạo tuân theo loại A. Độ ồn thấp nên không ảnh hưởng đến các thiết bị khác như trục trặc do tiếng ồn nguồn tái tạo.
Hiệu suất tái sinh trên 90%, mức cao nhất trong ngành
Đạt hiệu suất cao trên 90% (ở mức tải định mức). Hơn nữa, nó đạt hiệu suất tái sinh từ 80% trở lên khi công suất định mức từ 15% trở lên. Có thể tái tạo hiệu quả cao trong phạm vi công suất tải rộng.
Thông qua cách điện bằng cách sử dụng máy biến áp
Cách điện giữa tải điện tử và hệ thống được cung cấp bởi máy biến áp. Nó được thiết kế để được an toàn và bảo mật.
Giao diện người dùng
Khả năng hoạt động giống như máy hiện sóng
Thông qua cách bố trí và khả năng hoạt động của nút dao động. Chức năng dán hình ảnh vào nút chuyển đổi trên màn hình LCD, cho phép thao tác trực quan.
Nút dừng khẩn cấp
Được trang bị nút dừng khẩn cấp, rất cần thiết trong ngành điện tử ô tô. Trong quá trình vận hành, cổng đường dây điện bị chặn (do dây dẫn buộc phải mở). Nó được trang bị bộ phận bảo vệ để ngăn ngừa sự cố và cũng có thể điều khiển bên ngoài (đầu vào Di).
Giao diện phong phú
Được trang bị tiêu chuẩn với giao diện RS-232C, LAN (Ethernet) và PLC, cho phép điều khiển từ xa bao gồm tự động hóa từ PC chủ. Ngoài ra, model 10kW còn có cổng USB tiêu chuẩn. GP-IB (AX-OP04) cũng có thể được chọn làm tùy chọn.
| Model | LAN | RS-232C | Di/Do | Ai |
|---|---|---|---|---|
| NT-AA-50KE-L | ○ | ○ | ○ | ○ |
- Tín hiệu đầu vào analog (Ai): CC / CP / cài đặt pha hiện tại
- Tín hiệu đầu vào kỹ thuật số (Di): BẬT / TẮT tải
- Tín hiệu đầu ra kỹ thuật số (Do): Các cảnh báo khác nhau
Tính năng khác
Chức năng khởi động mềm
Bạn có thể chọn từ 4 loại cài đặt thời gian cho mức tăng hiện tại: 1 giây, 2 giây, 5 giây và 10 giây, để bạn có thể phản hồi linh hoạt với phản hồi của nguồn điện cần kiểm tra.
Chức năng bảo vệ
Tám loại mạch bảo vệ được triển khai như một chức năng bảo vệ cho chính thiết bị tải điện tử để hỗ trợ các hoạt động thử nghiệm an toàn.
Sơ đồ kết nối đơn
Nó sẽ là một sơ đồ đường đơn.
Công suất mở rộng lên tới 250kW
Công suất 150kW ba pha với ba cấu hình chính-phụ và có thể mở rộng lên tối đa 250kW bằng cách kết hợp năm tổ máy. Nó có thể được sử dụng để thử nghiệm bộ sạc nhanh và pin EV dung lượng lớn.
Hỗ trợ lên tới 1.500V khi vận hành nối tiếp
Có thể kết nối tối đa 2 thiết bị nối tiếp và điện áp đầu vào có thể lên tới 1500V và có thể mở rộng công suất tối đa đến 2 đơn vị (100kW). (Chỉ chế độ DC)
