MSG703 RF Signal Generator MicronixChức năng tạo vectơ IQ, Chức năng điều chế và quét đầy đủ. |
Tính năng
Đầu ra tín hiệu điều chế IQ Đầu ra 64QAM |
Tín hiệu điều chế IQ được xuất ra bằng cách nhập tín hiệu IQ đó dưới dạng dữ liệu tương tự, kỹ thuật số hoặc danh sách (bộ nhớ USB và thủ công) vào bộ điều biến IQ (tùy chọn) từ bên ngoài. |
Chuyển đổi nhanh |
Có thể chuyển đổi nhanh 0,5μs ở tần số (tuy nhiên, 1,5ms ở điểm 10N-3(MHz)(N: số nguyên)) và 200μs ở mức. Đối với việc nhận lệnh và kích hoạt bên ngoài, cả hai đều là 1,5 mili giây (tuy nhiên, 3 mili giây ở điểm tần số 10N-3(MHz)(N: số nguyên). |
Chức năng ALC |
MSG703 đảm bảo mức đầu ra RF có độ chính xác cao bằng mạch ALC (Mạch điều khiển mức tự động). |
Tần số và mức đầu ra chính xác cao |
Tần số có thể được đặt ở mức tối đa 11 chữ số ở độ phân giải 0,1Hz. Độ chính xác của mức là ± 0,6dB (không bao gồm 625 đến 725 MHz) ở chế độ “ALC on”. |
Cài đặt tần số và mức theo ba cách |
Vì tần số và mức có thể được đặt bằng cách sử dụng phím mười, bộ mã hóa quay và phím mũi tên nên khả năng hoạt động sẽ tăng lên đáng kể. |
Chức năng điều chế phong phú
Dạng sóng phổ của FSK(PN15) |
FSK và PSK của điều chế kỹ thuật số và AM của điều chế tương tự được cung cấp theo tiêu chuẩn. FSK và PSK có chế độ thanh ghi với tốc độ truyền nhanh và chế độ trực tiếp tạo ra điều chế tùy ý. Ngoài ra, khả năng kiểm soát cụm có sẵn. |
Đủ chức năng quét
Dạng sóng quét |
MSG703 có tính năng quét danh sách theo danh sách tần số và mức tùy ý và quét từng bước ở tần số/mức nào từ khi bắt đầu cho đến khi dừng được quét theo bước được chỉ định. Hơn nữa, có thể điều khiển quá trình quét bằng tín hiệu kích hoạt và có bốn chế độ kích hoạt là cạnh 1, cạnh 2, cấp 1 và cấp 2. |
Chức năng bù pha |
Pha tín hiệu đầu ra của hai MSG703 có thể được đồng bộ hóa. |
Kích thước nhỏ và nhẹ |
Vì MSG703 có kích thước di động là 360 (W) × 160 (H) × 360 (D) mm và nhẹ chỉ 8,5kg nên có thể sử dụng dễ dàng mọi lúc, mọi nơi. |

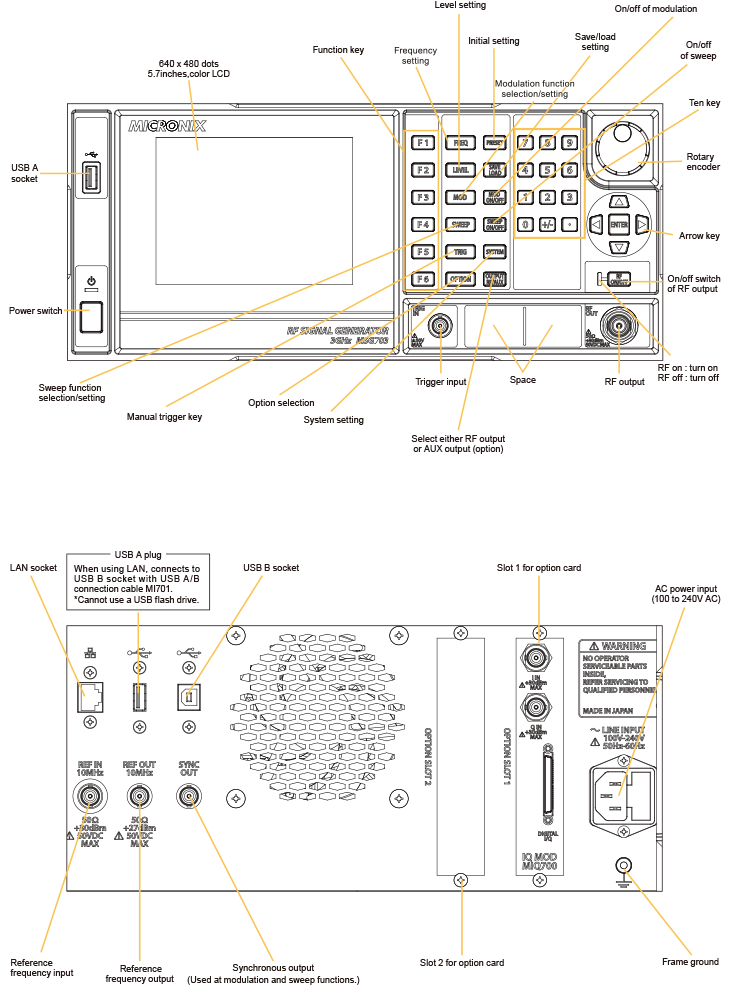

Đầy đủ giao diện |
Máy chủ USB, thiết bị USB và mạng LAN (1000BASE-T) được trang bị theo tiêu chuẩn. |
Màn hình LCD lớn và màu |
Màn hình dễ đọc 640 × 480 điểm, 5,7 inch và LCD màu. |
Hiển thị dạng sóng quét và dạng sóng điều chế trên màn hình
|
Dạng sóng quét tần số hoặc mức và dạng sóng điều chế FSK, PSK hoặc AM được hiển thị trên màn hình |
Dạng sóng điều chế PSK
Thông số kỹ thuật
| Frequency range | 5MHz to 3GHz |
|---|---|
| SSB phase noise | <-95dBc/Hz @ 1 to 3GHz, 20kHz offset <-100dBc/Hz @ 5M to 1GHz, 20kHz offset |
| Maximum output level | <at ALC on> +14dBm @ 5MHz to <1.025GHz +13dBm @ 1.025 to <2.025GHz +11dBm @ 2.025 to <2.825GHz +10dBm @ 2.825 to 3GHz |
| Kinds of sweep | List sweep, Step sweep |
| Kinds of modulation | FSK modulation, PSK modulation, Amplitude modulation(AM) |
| Interface | USB device, USB host, LAN(1000BASE-T) |
| Option |
|
