MR8880 Hioki – MEMORY HiCORDER – Thiết bị đo và ghi dữ liệu dạng sóng MR8880

Liên hệ

MR8880 của Hioki là Thiết bị đo và ghi dữ liệu dạng sóng Memory HiCorder có khả năng đo đồng thời nhiều hiện tượng thay đổi nhanh chóng nhờ sự cách ly hoàn toàn giữa các kênh và giữa mỗi kênh với đất. MR8880 là máy ghi thu thập dữ liệu (DAQ) tích hợp 4 kênh analog có thể nhận đầu vào trực tiếp 600V, cho phép đo các hệ thống 3 pha.

Danh mục:
Liên hệ báo giá
Tư Vấn Kỹ Thuật

MR8880 Hioki – MEMORY HiCORDER – Thiết bị đo và ghi dữ liệu dạng sóng MR8880

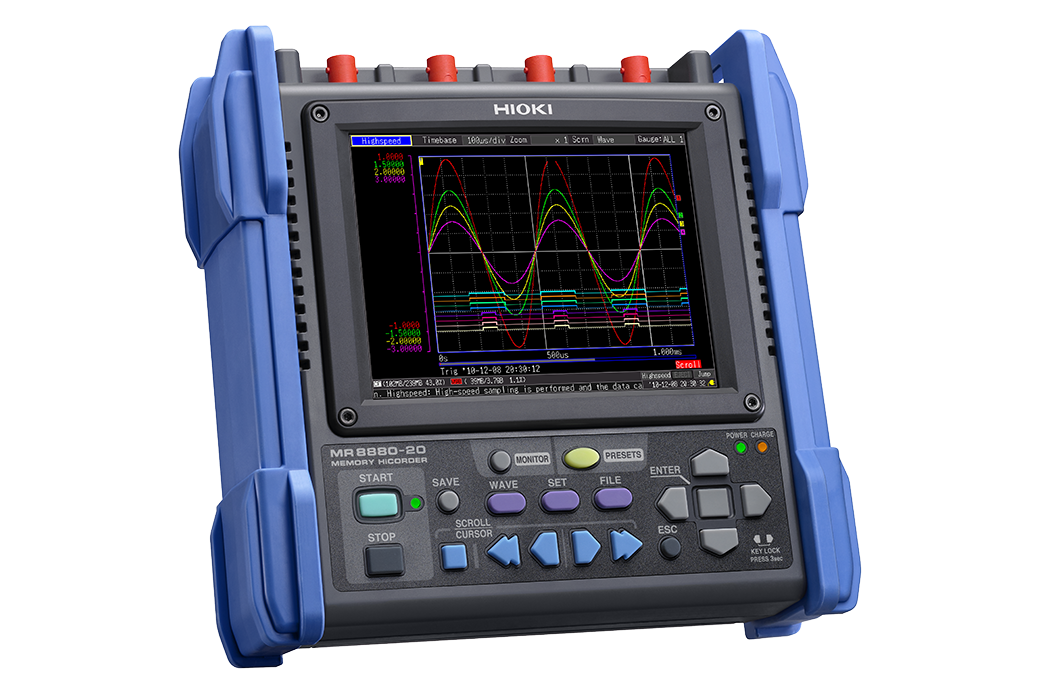

MR8880 Hioki - MEMORY HiCORDER - Thiết bị đo và ghi dữ liệu dạng sóng MR8880

MR8880 Máy ghi và giám sát dạng sóng tốc độ cao Hioki Memory HiCorder có khả năng đo đồng thời nhiều hiện tượng thay đổi nhanh chóng nhờ sự cách ly hoàn toàn giữa các kênh và giữa mỗi kênh với đất. MR8880 là máy ghi thu thập dữ liệu (DAQ) tích hợp 4 kênh analog có thể nhận đầu vào trực tiếp 600V, cho phép đo các hệ thống 3 pha.

Xem thêm các sản phẩm khác của Hioki tại đây!

Các tính năng chính của MR8880 Hioki – MEMORY HiCORDER – Thiết bị đo và ghi dữ liệu dạng sóng MR8880

  • Khả năng cách điện CAT III 600V; đo trực tiếp đường dây điện 480V.
  • 4 kênh hoàn toàn độc lập cho phép bạn ghi dữ liệu đồng thời trên đường dây điện 3 pha, cộng thêm một kênh dự phòng.
  • Chịu được môi trường khắc nghiệt; phạm vi nhiệt độ hoạt động từ -10°C đến 50°C.
  • Được chế tạo để chịu được các va chạm và rung động cơ học (được trang bị tiêu chuẩn với các tấm bảo vệ bên hông).
  • Dễ dàng thiết lập cấu hình với chức năng PRESETS.

Xem các phụ kiện của Bộ nhớ HiCORDER MR8880 tại đây!

Ghi lại thời gian PLC: Hướng dẫn sử dụng Hioki Memory HiCorders

Hãy xem video này để tìm hiểu cách sử dụng đầu dò logic để phân tích thời gian của các tín hiệu điều khiển thông qua 8 kênh logic và 4 kênh analog tích hợp trong Hioki MR8880. Dựa trên các cài đặt AND/OR, bộ kích hoạt của MR8880 sẽ hoạt động theo mức logic được chỉ định. Cài đặt trước khi kích hoạt cho phép bạn thu thập thông tin chi tiết về tình huống trước và sau khi bộ kích hoạt được kích hoạt.

Ghi lại hiện tượng sụt áp trong thời gian mất điện: Hướng dẫn sử dụng máy ghi hình Hioki Memory HiCorders

Hãy xem video này để tìm hiểu cách dễ dàng phát hiện khi nào sẽ xảy ra hiện tượng sụt áp trên nguồn điện lưới bằng cách sử dụng chức năng kích hoạt trên máy đo điện áp Hioki Memory HiCorder và đặt mức đỉnh của dạng sóng bằng mức điện áp. Các dạng sóng cũng có thể được tự động in tại chỗ và lưu vào phương tiện lưu trữ ngoài để phân tích sau này trên máy tính.

Thông số kỹ thuật cơ bản của MR8870 Hioki – MEMORY HiCORDER – Thiết bị đo và ghi dữ liệu dạng sóng MR8870

Độ chính xác được đảm bảo: 1 năm

Số lượng kênh 4 kênh analog + 8 kênh logic (tiêu chuẩn)
Lưu ý: Các kênh analog được cách ly, đầu vào và khung được cách ly, các kênh logic có chung GND.
Phạm vi đo
(10 vạch chia trên toàn thang đo)		 4 kênh đo điện áp; chế độ có thể chuyển đổi giữa dạng sóng tức thời hoặc giá trị RMS, 10 mV đến 100 V/div, 13 dải đo, độ phân giải: 1/640 của dải đo,
chế độ giá trị RMS: 30 Hz đến 10 kHz, hệ số đỉnh: 2
Điện áp định mức tối đa Giữa các cực: 600 V AC/DC, Giữa cực với đất: 600 V AC/DC CAT III; 300 V AC/DC CAT IV
Đặc tính tần số Từ DC đến 100 kHz (±3dB)
Trục thời gian
(Chức năng tốc độ cao)		 Độ phân giải: 100 µs đến 100 ms/div, 10 dải đo, Chu kỳ lấy mẫu: 1/100 của dải đo.
Khoảng thời gian ghi âm
(Chức năng thời gian thực)		 Từ 100 µs đến 1 phút, 19 lựa chọn (lấy mẫu đồng thời trên tất cả các kênh)
Chức năng đo lường Chức năng tốc độ cao (ghi hình tốc độ cao)
Chức năng thời gian thực (ghi hình theo thời gian thực)
Dung lượng bộ nhớ 14 bit × 1 triệu từ/kênh (1 từ = 2 byte)
Lưu trữ có thể tháo rời Khe cắm thẻ CF ×1 (Hỗ trợ tối đa 2 GB), cổng USB 2.0 ×1
In ấn [Bộ phận máy in là tùy chọn] Cuộn giấy nhiệt 112 mm (4,41 in) × 18 m (59,06 ft), Tốc độ ghi: 10 mm (0,39 in)/giây.
Lưu ý: Không hỗ trợ in khi sử dụng pin kiềm.
Trưng bày Màn hình LCD màu VGA-TFT 5,7 inch (640 × 480 điểm ảnh)
Ngôn ngữ hiển thị Tiếng Anh, tiếng Nhật, tiếng Trung
Giao diện truyền thông Cổng USB 2.0 mini-B × 1; Truyền tệp từ thẻ CF hoặc USB đã lắp đặt sang máy tính khi được kết nối, và điều khiển từ xa bằng máy tính.
Nguồn điện Bộ chuyển đổi AC Z1002: 100 đến 240 V AC (50/60 Hz), 45 VA (bao gồm bộ chuyển đổi AC, khi ghi hình thời gian thực), 107 VA (bao gồm bộ chuyển đổi AC, khi ghi hình thời gian thực và in ấn)
Bộ pin Z1000: Bộ chuyển đổi AC được ưu tiên khi sử dụng kết hợp với bộ pin, sạc bằng bộ chuyển đổi AC 3 giờ, sử dụng liên tục 3 giờ (với đèn nền BẬT)
8 pin kiềm LR6 (AA), sử dụng liên tục 40 phút (với đèn nền BẬT, không thể sử dụng với bộ phận máy in)
Nguồn điện DC: 10 đến 28 V DC
Kích thước và khối lượng Kích thước: 205 mm (8.07 in) Rộng × 199 mm (7.83 in) Cao × 67 mm (2.64 in) Sâu, 1.66 kg (58.6 oz) (khi lắp đặt bộ pin).
Khi máy in được kết hợp với thân máy chính: 303 mm (11.93 in) Rộng × 199 mm (7.83 in) Cao × 67 mm (2.64 in) Sâu, 2.16 kg (76.2 oz) (khi lắp đặt bộ pin).
Phụ kiện đi kèm Sách hướng dẫn sử dụng ×1, Bộ chuyển đổi nguồn AC Z1002 ×1, Hộp pin kiềm ×1, Dây đeo ×1, Cáp USB ×1, Đĩa ứng dụng (Wave viewer Wv, Bảng lệnh giao tiếp) ×1

Hỗ trợ LabVIEW và MATLAB

Các mẫu tương thích LabVIEW Tập lệnh MATLAB
MR8880-20 Không áp dụng Không áp dụng

Tải xuống cho MR8880 Hioki – MEMORY HiCORDER – Bộ thu thập dữ liệu và dạng sóng MR8880

Ứng dụng của MR8880 Hioki – MEMORY HiCORDER – Bộ thu thập dữ liệu và dạng sóng MR8880
