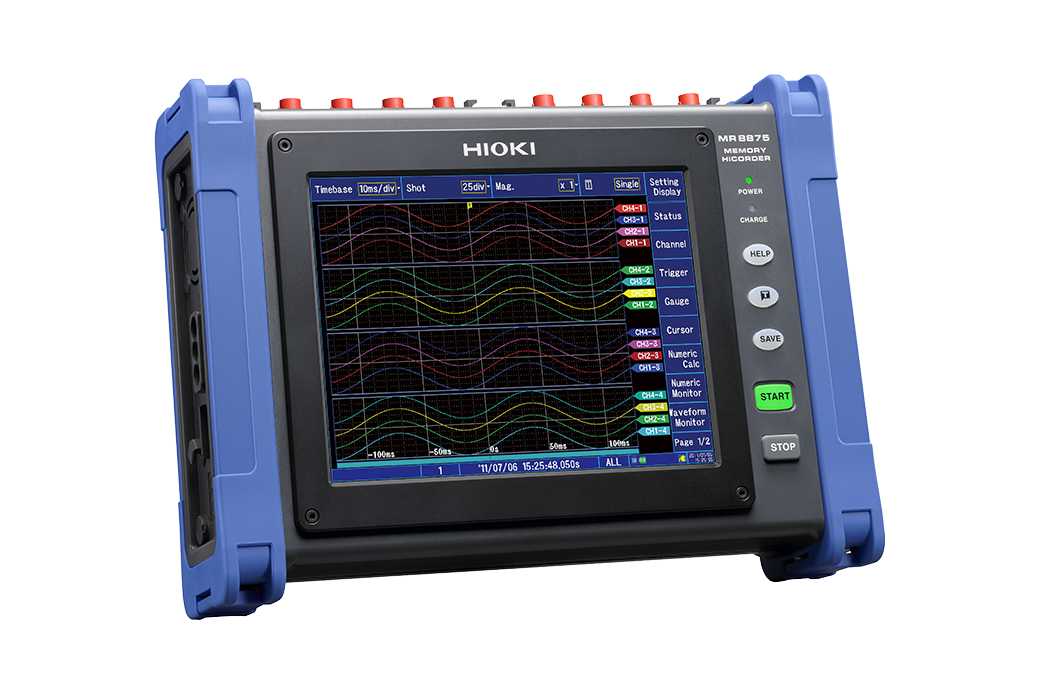

MR8875 Hioki – MEMORY HiCORDER – Thiết bị đo và ghi dạng sóng MR8875

MR8875 Hioki - MEMORY HiCORDER - Thiết bị đo và ghi dạng sóng MR8875

MR8875 Hioki Memory HiCorders là thiết bị giám sát và ghi lại dạng sóng tốc độ cao, có khả năng đo đồng thời nhiều hiện tượng vật lý như điện áp, dòng điện, nhiệt độ, độ rung, trọng lượng, gia tốc và chuyển động quay nhờ khả năng cách ly hoàn toàn giữa các kênh và giữa mỗi kênh với mặt đất. Bộ ghi thu thập dữ liệu (DAQ) MR8875 hỗ trợ các mô-đun đầu vào cắm và chạy để đáp ứng các ứng dụng như phân tích trên xe, kiểm tra mức tiêu thụ dòng điện của thiết bị di động và đo dạng sóng điện áp của vật liệu và tiếp điểm siêu dẫn.

Xem thêm các sản phẩm khác của Hioki tại đây!

Các tính năng chính của MR8875 Hioki – MEMORY HiCORDER – Thiết bị đo và ghi dạng sóng MR8875

  • Điện áp đầu vào 1000 V và khả năng đo dạng sóng DC hoặc RMS tức thời với bộ xử lý tín hiệu tương tự MR8905.
  • Bộ ghi dữ liệu đa kênh có khả năng đo nhiệt độ bằng cặp nhiệt điện lên đến 60 kênh với khoảng thời gian 10 mili giây.
  • Có thể đo nhiều kênh cùng lúc dù thiết kế cầm tay nhỏ gọn.
  • Tốc độ ghi dữ liệu đồng thời tối đa 2 μsec cho tất cả các kênh đầu vào.
  • Lưu trực tiếp vào thẻ SD theo thời gian thực để ghi nhật ký dài hạn không bị gián đoạn.
  • Đo lường điện áp, nhiệt độ, độ méo tín hiệu và tín hiệu CAN với độ phân giải cao 16 bit.
  • Tính toán FFT, các chức năng tính toán dạng sóng cho phân tích nâng cao
  • Màn hình cảm ứng trực quan cho khả năng vận hành tối ưu
  • Chịu được rung động và nhiệt độ khắc nghiệt

Mã đặt hàng: MR8875 [Tối đa 16 – 60 kênh, bộ nhớ 32MW, chỉ có thiết bị chính.]

Lưu ý: Dây dẫn thử nghiệm không được bao gồm. Vui lòng mua riêng dây dẫn phù hợp với ứng dụng của bạn. Bộ chuyển đổi AC Z1005 được bao gồm theo tiêu chuẩn.

Xem các phụ kiện của Bộ nhớ HiCORDER MR8848 tại đây!

Hướng dẫn sử dụng Memory HiCorders: Như một thiết bị ghi dữ liệu tốc độ cao đa kênh

Hioki MR8875 tạo nên cuộc cách mạng trong việc ghi dữ liệu bằng cách cho phép bạn ghi dữ liệu vào thẻ SD theo thời gian thực với tốc độ cao. Có thể ghi lại chính xác tới 3 giây dữ liệu với tốc độ nhanh đến 2μsec, và khi ghi dữ liệu lên đến 50μsec, bạn có thể lưu trữ tới 60 kênh tín hiệu, tất cả đều theo thời gian thực vào một thẻ SD duy nhất.

Hướng dẫn sử dụng Memory HiCorders: Đo gia tốc bằng bộ đo biến dạng

Sự biến động đột ngột về gia tốc có thể gây ra lỗi chuyển động không thể chấp nhận được trong ô tô, thiết bị vận tải và robot công nghiệp. Bộ ghi dữ liệu Hioki MR8857 Memory HiCorder được trang bị mô-đun đo biến dạng có thể hỗ trợ đắc lực trong việc đo lường và phân tích những biến động gia tốc bất ngờ này trên 16 kênh. Hãy xem video này để tìm hiểu cách kết nối cảm biến gia tốc đo biến dạng và thực hiện các cài đặt phù hợp với giao diện trực quan, cũng như sử dụng chức năng chia tỷ lệ của bộ ghi để ghi lại dạng sóng một cách hiệu quả.

Kiểm tra hiệu năng và độ bền

Với khả năng ghi dữ liệu đa kênh, thời gian dài, MR8875 rất phù hợp cho các ứng dụng phát triển như kiểm tra hiệu năng và độ bền. Ghi lại dữ liệu đầu ra của cảm biến, đánh giá cảm biến và các thiết bị khác, thậm chí có thể sử dụng như một máy ghi XY dạng phẳng.

Kiểm tra biến tần và động cơ

Lắp đặt thiết bị đầu vào điện áp cao MR8905 để dễ dàng đo và ghi lại dạng sóng từ phía sơ cấp và thứ cấp của bộ nguồn UPS cũng như các máy biến áp nguồn điện thương mại.

Thông số kỹ thuật cơ bản của MR8875 Hioki – MEMORY HiCORDER – Thiết bị đo và ghi dạng sóng MR8875

Độ chính xác được đảm bảo: 1 năm

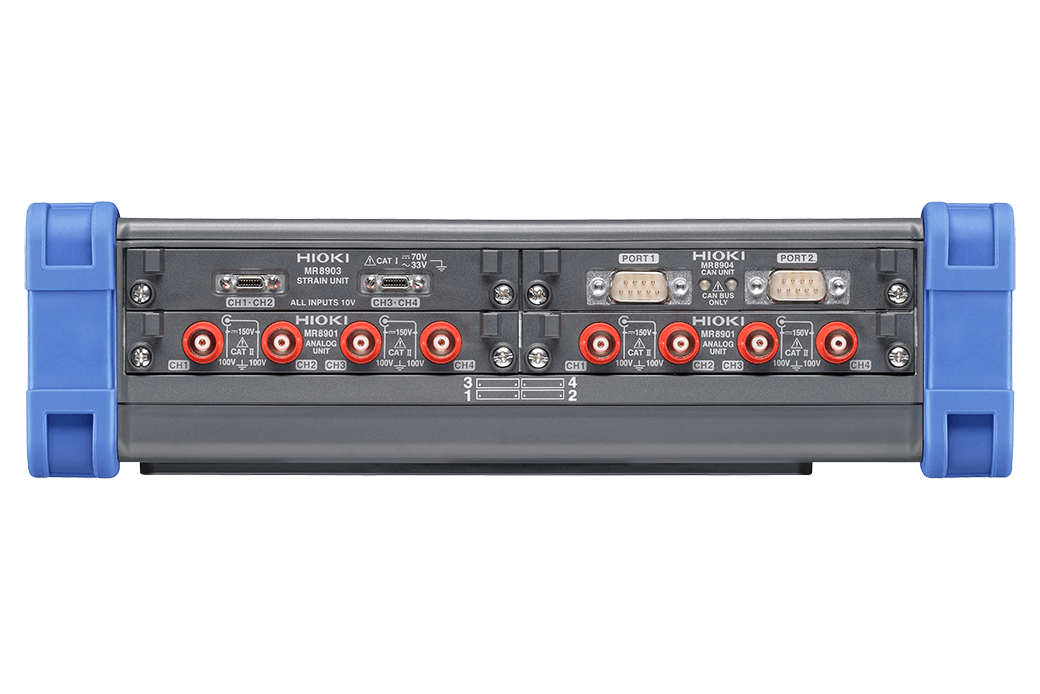

Số lượng đơn vị đầu vào Tối đa 4 khe cắm
Số lượng kênh Tối đa 16 kênh analog (tối đa 60 kênh khi sử dụng MR8902) + 8 kênh logic tiêu chuẩn + 2 kênh xung.
Lưu ý: Đối với các đơn vị analog, các kênh được cách ly với nhau và với GND của MR8875. Đối với các cổng đơn vị CAN hoặc các đầu cuối logic tiêu chuẩn hoặc các đầu cuối xung tiêu chuẩn, tất cả các kênh đều có chung GND.
Phạm vi đo
(20 vạch chia trên toàn thang đo)		 5 mV đến 10 V/div, 11 dải đo (khi sử dụng MR8901), 500 mV đến 50 V/div, 7 dải đo (khi sử dụng MR8905), độ phân giải: 1/1250 của dải đo
Điện áp định mức tối đa Giữa các cực: 150 V DC.
Giữa cực với đất: 100 V AC, DC (khi sử dụng MR8901).
Đặc tính tần số Từ DC đến 100 kHz (-3 dB, khi sử dụng MR8901)
Trục thời gian 200 µs đến 5 phút/chia vạch, 21 dải đo, chu kỳ lấy mẫu: 1/100 của dải đo, có thể lấy mẫu bên ngoài.
Tốc độ lấy mẫu tối đa [Khi sử dụng MR8901] 500 kS/s (chu kỳ 2 μs, tất cả các kênh đồng thời)
[Khi sử dụng MR8902] 10 ms (tất cả các kênh đầu vào được quét ở tốc độ cao trong mỗi khoảng thời gian ghi)
[Khi sử dụng MR8903] 200 kS/s (chu kỳ 5 μs, tất cả các kênh đồng thời)
Lấy mẫu bên ngoài: 200 kS/s (chu kỳ 5 μs)
Chức năng đo lường Chức năng tốc độ cao (ghi tốc độ cao), tính toán thời gian thực giữa các kênh, tính toán FFT hoặc các chức năng khác.
Dung lượng bộ nhớ lưu trữ Tổng cộng 32 M-word (mở rộng bộ nhớ: Không áp dụng, 8 MW mỗi đơn vị đầu vào)
Lưu ý: 1 word = 2 byte, do đó 32 Mega-word = 64 Mega-byte.
Lưu ý: Bộ nhớ lưu trữ có thể được phân bổ tùy thuộc vào số lượng kênh được sử dụng tại mỗi đơn vị đầu vào.

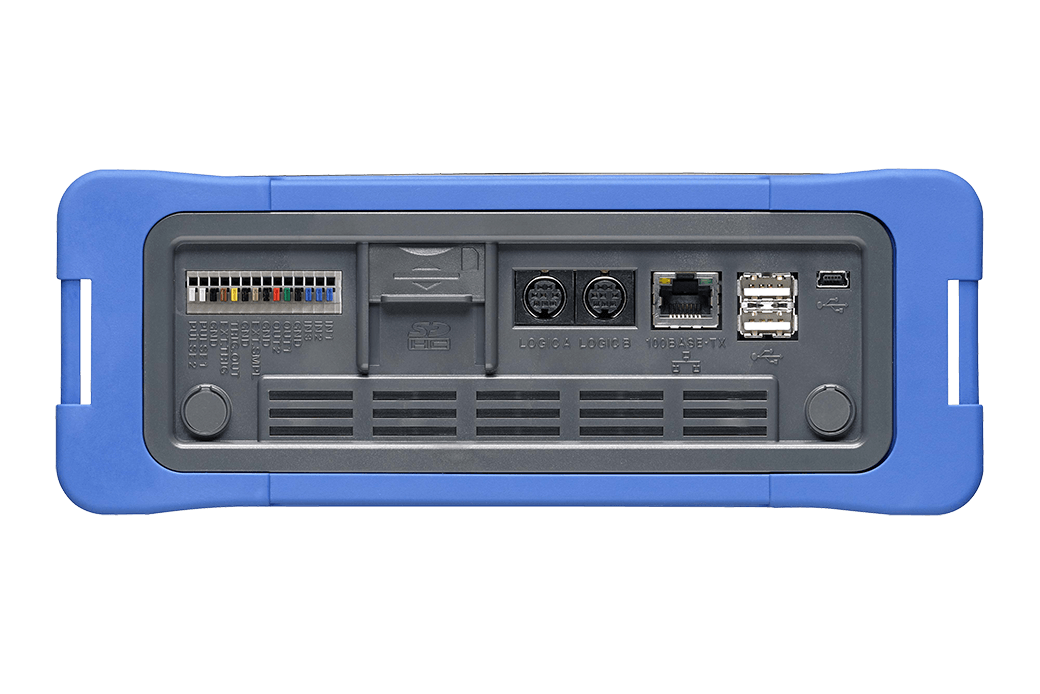

Lưu trữ có thể tháo rời Khe cắm thẻ SD ×1, bộ nhớ USB 2.0

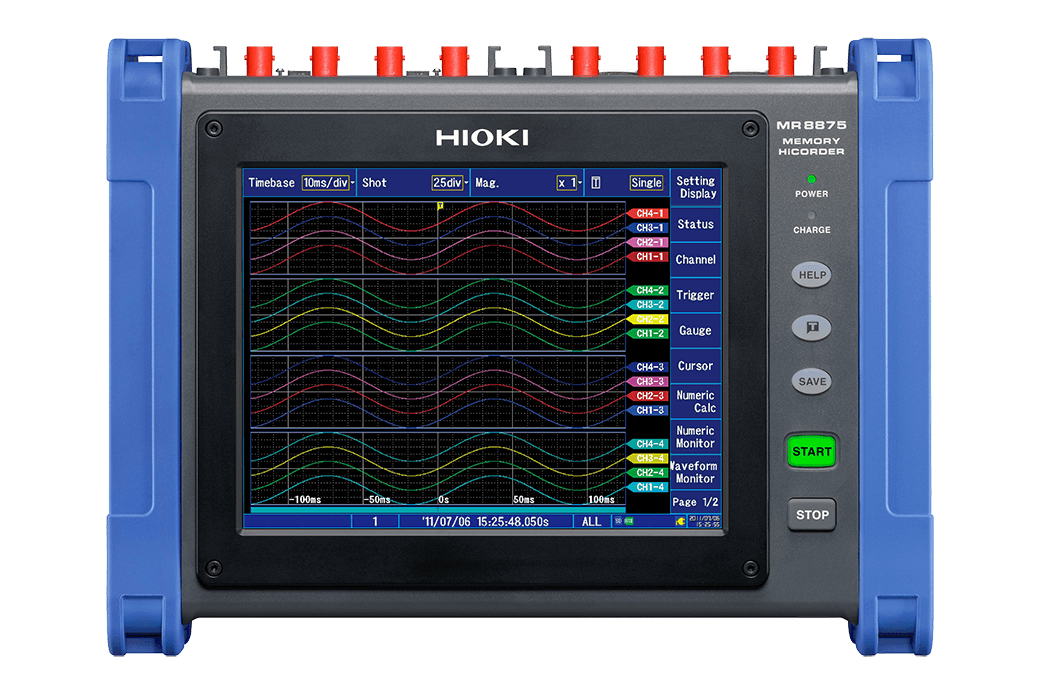

Trưng bày Màn hình cảm ứng LCD màu SVGA-TFT 8,4 inch (800 × 600 điểm ảnh)
Giao diện truyền thông Mạng LAN: 100BASE-TX (hỗ trợ DHCP, DNS, máy chủ/máy khách FTP, máy chủ WEB, gửi email, điều khiển lệnh)
USB: Chuẩn USB 2.0, 1 cổng mini-B (cài đặt/đo lường với lệnh giao tiếp hoặc truyền tập tin từ thẻ SD sang PC), 2 cổng A (bộ nhớ USB, chuột/bàn phím USB)
Nguồn điện 1) Bộ chuyển đổi AC Z1002: 100 đến 240 V AC (50/60 Hz), 56 VA
2) Bộ pin Z1003: 7.2 V DC, 36 VA, thời gian hoạt động liên tục: 1 giờ với đèn nền BẬT (bộ chuyển đổi AC được ưu tiên khi sử dụng kết hợp với bộ pin), Sạc khi được lắp đặt trong MR8875, thời gian sạc lại: 3 giờ
3) Nguồn DC bên ngoài: 10 đến 28 V DC, 56 VA
Kích thước và khối lượng 298 mm (11,73 in) Rộng × 224 mm (8,82 in) Cao × 84 mm (3,31 in) Sâu, 2,4 kg (84,7 oz), (không bao gồm các thiết bị đầu vào và bộ pin Z1003)
Dữ liệu tham khảo: 3,47 kg/ 122,4 oz (bao gồm 4 thiết bị MR8901 và bộ pin Z1003)
Phụ kiện đi kèm Sách hướng dẫn sử dụng ×1, Hướng dẫn đo lường ×1, Bộ chuyển đổi AC Z1002 ×1, Tấm bảo vệ ×1, Cáp USB ×1, Dây đeo vai ×1, Đĩa ứng dụng (Wave viewer Wv, bảng lệnh giao tiếp, CAN Editor) ×1

Hỗ trợ LabVIEW và MATLAB

Các mẫu tương thích LabVIEW Tập lệnh MATLAB
MR8875 Có sẵn Có sẵn
