MR8870 Hioki – MEMORY HiCORDER – Thiết bị đo và ghi dữ liệu dạng sóng MR8870

Liên hệ

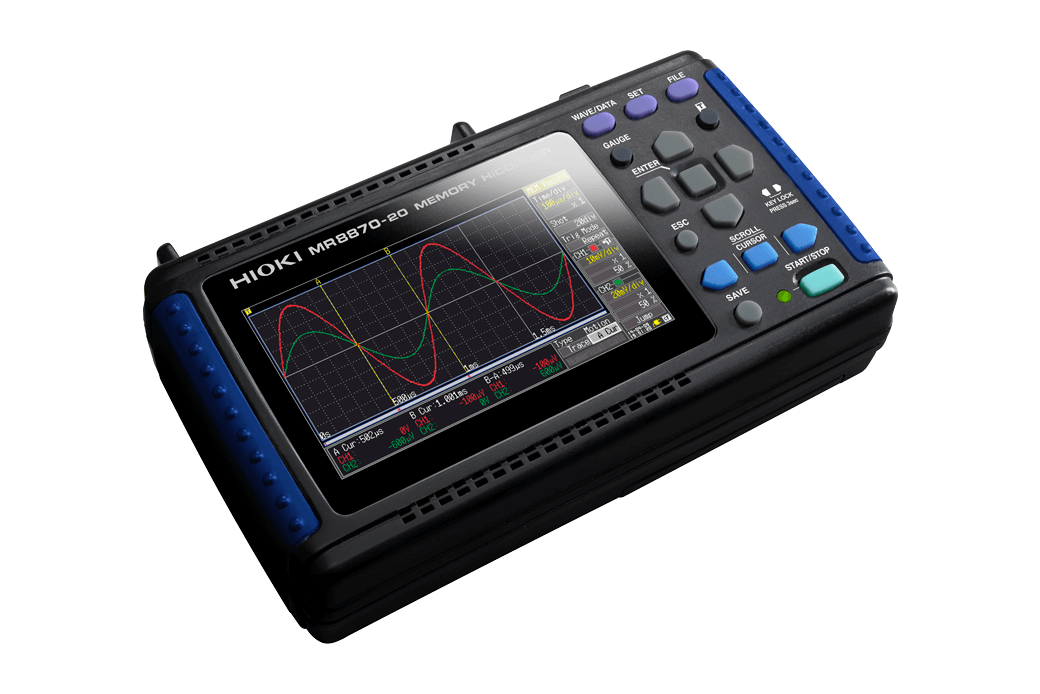

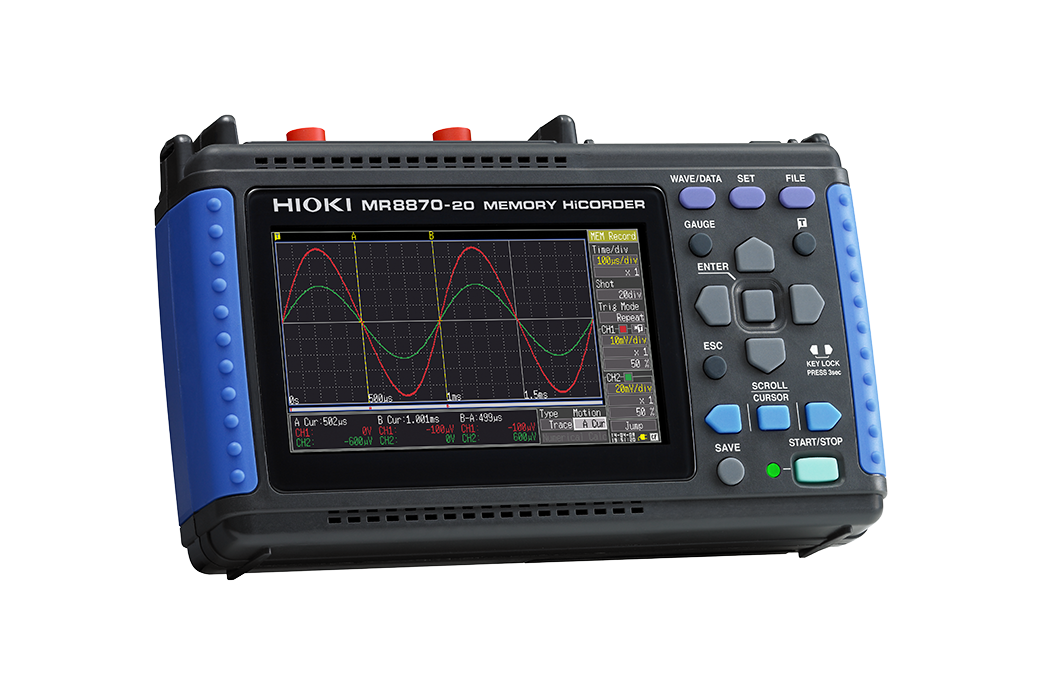

MR8870 của Hioki là Thiết bị đo và ghi dữ liệu dạng sóng Memory HiCorder có khả năng đo đồng thời nhiều hiện tượng thay đổi nhanh chóng nhờ sự cách ly hoàn toàn giữa các kênh và giữa mỗi kênh với mặt đất. MR8870 là máy ghi thu thập dữ liệu (DAQ) cầm tay tích hợp 2 kênh analog và bộ nhớ 2MW, phù hợp cho bảo trì thang máy, phân tích lỗi máy móc, động cơ và biến tần, thử nghiệm và kiểm tra.

Danh mục:
Liên hệ báo giá
Tư Vấn Kỹ Thuật

MR8870 Hioki – MEMORY HiCORDER – Thiết bị đo và ghi dữ liệu dạng sóng MR8870 MR8870

MR8870 Hioki - MEMORY HiCORDER - Bộ thu thập dữ liệu và dạng sóng MR8870

MR8870 Máy ghi và giám sát dạng sóng tốc độ cao Hioki Memory HiCorder có khả năng đo đồng thời nhiều hiện tượng thay đổi nhanh chóng nhờ sự cách ly hoàn toàn giữa các kênh và giữa mỗi kênh với mặt đất. MR8870 là máy ghi thu thập dữ liệu (DAQ) cầm tay tích hợp 2 kênh analog và bộ nhớ 2MW, phù hợp cho bảo trì thang máy, phân tích lỗi máy móc, động cơ và biến tần, thử nghiệm và kiểm tra.

Xem thêm các sản phẩm khác của Hioki tại đây!

Các tính năng chính của MR8870 Hioki – MEMORY HiCORDER – Thiết bị đo và ghi dữ liệu dạng sóng MR8870

  • Chế độ ghi lại dạng sóng tức thời và dao động RMS
  • Lưu trữ các giá trị theo thời gian thực vào thẻ CF.
  • Ghi đồng thời bốn kênh bằng cách đồng bộ hóa hai thiết bị với ứng dụng PC đi kèm.
  • Nhỏ gọn và dễ mang theo
  • Tốc độ xử lý nhanh, đạt 1ms/s dù kích thước nhỏ gọn.
  • Màn hình LCD QVGA-TFT rộng, tích hợp, nhỏ gọn nhưng sắc nét.

Mã đặt hàng: MR8870-20 (MR8870-20 w/ 9782, 9780, 9728, 2 x L9197)

Lưu ý: Dây nguồn và bộ pin không được bao gồm. Vui lòng mua riêng dây nguồn phù hợp với nhu cầu sử dụng. Bộ chuyển đổi AC Z1005 được bao gồm theo tiêu chuẩn.

Xem các phụ kiện của Bộ nhớ HiCORDER MR8848 tại đây!

Record dòng khởi động của động cơ

Ghi lại chính xác dạng sóng dòng điện khởi động động cơ khi kết hợp với đầu dò kẹp 9018-50 hoặc máy đo rò rỉ kẹp 3283. Đo dạng sóng dòng điện một chiều với nhiều loại cảm biến dòng điện AC/DC.



Đo CB Timing

Phân tích mối quan hệ giữa các tín hiệu logic đa điểm và dạng sóng tương tự để phát hiện các vấn đề về thời gian có thể ảnh hưởng đến các bộ ngắt mạch nguồn. Sử dụng đầu dò logic để ghi lại hoạt động của rơle trên tối đa bốn kênh, hoặc sử dụng đầu dò vi sai P9000 để đo điện áp đường dây ba pha 440V và hỗ trợ các loại đo CAT III 600V.

Phân tích các vấn đề về bộ điều khiển trình tự

Khi các bộ điều khiển trình tự được sử dụng trong các quy trình như dây chuyền sản xuất và thử nghiệm dừng lại do lỗi hoặc tạo ra tín hiệu cảnh báo, các nguyên nhân tiềm ẩn bao gồm sự gián đoạn nguồn điện xoay chiều tức thời và sụt áp. MR8870 lý tưởng để phân tích hoạt động của các hệ thống như vậy vì nó có thể ghi lại mối tương quan của tín hiệu rơle trình tự, mạch điện xoay chiều và mạch điện áp một chiều dưới dạng sóng bằng cách sử dụng các bất thường của nguồn điện làm tín hiệu kích hoạt.

Thông số kỹ thuật cơ bản của MR8870 Hioki – MEMORY HiCORDER – Thiết bị đo và ghi dữ liệu dạng sóng MR8870

Độ chính xác được đảm bảo: 1 năm

Số lượng kênh 2 kênh analog + 4 kênh logic (tiêu chuẩn)
Lưu ý: Các kênh analog được cách ly, đầu vào và khung được cách ly, các kênh logic có chung GND.
Phạm vi đo Thang đo: 10 mV đến 50 V/div (10 div trên toàn thang đo), 12 dải đo, Độ phân giải: 1/100 của dải đo
Điện áp định mức tối đa Giữa các cực: 400 VDC, Giữa cực với đất: 300 VAC, DC CAT II
Đặc tính tần số Từ DC đến 50 kHz (-3 dB)
Trục thời gian
(Chế độ bộ nhớ)		 Khoảng thời gian đo từ 100 µs đến 5 phút/div, 20 dải đo, độ phân giải 100 điểm/div, ba bước phóng đại trục thời gian từ ×2 đến ×10, và 9 bước nén trục thời gian từ ×1/2 đến ×1/1000.
Khoảng thời gian ghi
(chế độ RMS)		 Từ 1 ms đến 1 phút, 16 chế độ cài đặt, chu kỳ lấy mẫu: 200 μs (cố định) (đối với điện áp/dòng điện xoay chiều, 1.000 giá trị RMS/giây), chế độ bao hình luôn bật.
Lưu ý: Chỉ giá trị tối đa và giá trị tối thiểu cho mỗi khoảng thời gian ghi được ghi lại.
Chức năng đo lường Máy ghi nhớ (ghi tốc độ cao), máy ghi RMS (50/60 Hz, chỉ DC)
Dung lượng bộ nhớ 12 bit × 2 triệu từ/kênh (1 từ = 2 byte)
Lưu trữ có thể tháo rời Khe cắm thẻ CF loại I ×1 (Hỗ trợ tối đa 2 GB)
Trưng bày Màn hình LCD màu TFT WQVGA 4,3 inch (480 × 272 điểm ảnh)
Ngôn ngữ hiển thị Tiếng Anh, tiếng Nhật
Giao diện Cổng USB 2.0 mini-B ×1, Chức năng: Kết nối thiết bị với máy tính để gửi các tập tin trên thẻ CF sang máy tính. Không thể điều khiển thiết bị từ máy tính.
Máy in Không áp dụng
Nguồn điện Bộ chuyển đổi AC Z1005: 100 đến 240 VAC (50/60 Hz), tối đa 30 VA (khi sử dụng bộ chuyển đổi AC và sạc pin 9780 cùng với thiết bị).
Bộ pin 9780: 3 VA, thời gian hoạt động liên tục khoảng 2 giờ (giá trị tham chiếu ở 25°C; khi sử dụng với Z1005, Z1005 được ưu tiên), thời gian sạc 200 phút bằng bộ chuyển đổi AC (giá trị tham chiếu ở 25°C) (tùy chọn).
Nguồn DC ngoài: 10 đến 16 V, tối đa 10 VA (dây kết nối dài 3 m hoặc ngắn hơn có thể đặt hàng riêng).
Kích thước và khối lượng 176 mm (6,93 in) chiều rộng × 101 mm (3,98 in) chiều cao × 41 mm (1,61 in) chiều sâu, 600 g (21,2 oz) (khi lắp đặt bộ pin 9780)
Phụ kiện đi kèm Sách hướng dẫn sử dụng ×1, Hướng dẫn đo lường ×1, Bộ chuyển đổi nguồn AC Z1005 ×1, Dây đeo ×1, Cáp USB ×1, Đĩa ứng dụng (Chương trình chuyên dụng cho MR8870) ×1, Phiếu bảo vệ 9809 ×1

Hỗ trợ LabVIEW và MATLAB

Các mẫu tương thích LabVIEW Tập lệnh MATLAB
MR8870-20 Không áp dụng Không áp dụng

Tải xuống cho MR8870 Hioki – MEMORY HiCORDER – Bộ thu thập dữ liệu và dạng sóng MR8870

Ứng dụng của MR8870 Hioki – MEMORY HiCORDER – Bộ thu thập dữ liệu và dạng sóng MR8870
