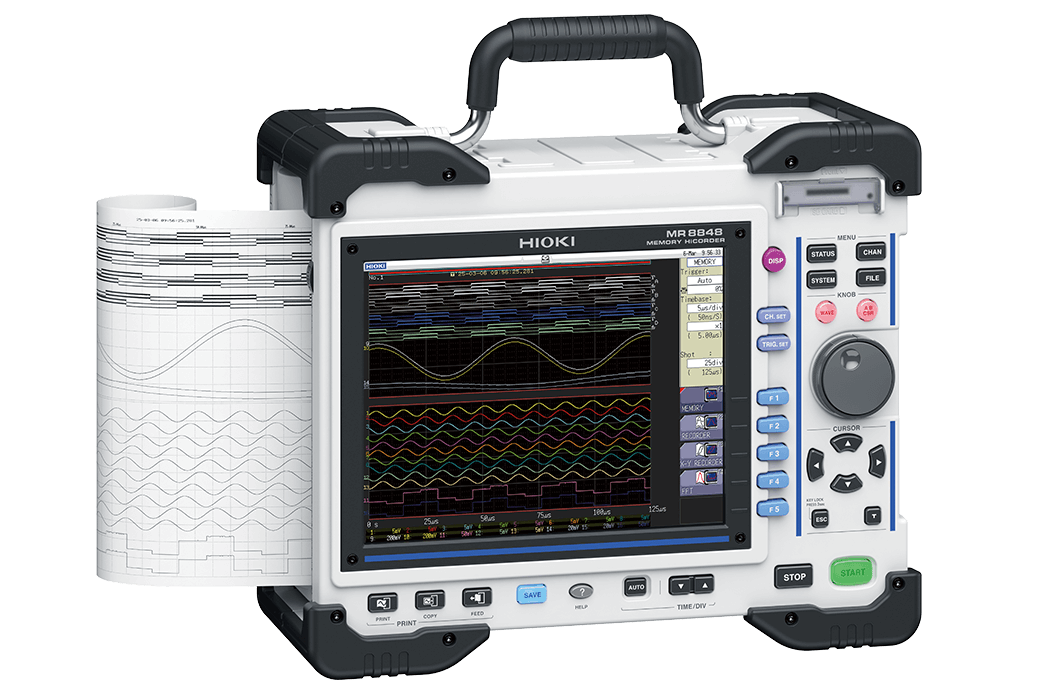

MR8848 Hioki – MEMORY HiCORDER – Bộ thu thập dữ liệu và dạng sóng MR8848

MR8848 Hioki - MEMORY HiCORDER - Bộ thu thập dữ liệu và dạng sóng MR8848

Hệ thống DAQ tốc độ cao mạnh mẽ

Memory HiCorder MR8848 là thiết bị ghi hình được sử dụng trong các lĩnh vực như nhà máy điện, đường sắt và nhà máy công nghiệp để đo các hiện tượng thoáng qua.

Thiết kế vỏ máy chắc chắn đã vượt qua các bài kiểm tra nghiêm ngặt như thử nghiệm rơi và thử nghiệm rung.

Với khả năng lấy mẫu tốc độ cao, ghi lại dạng sóng điện áp và dòng điện của biến tần, bộ nhớ dung lượng lớn lưu trữ toàn bộ sự kiện và các phép đo đa kênh cho phép xác minh mối tương quan giữa nhiều tín hiệu, thiết bị đảm bảo bạn sẽ không bỏ lỡ các dạng sóng quan trọng.

Xem thêm các sản phẩm khác của Hioki tại đây!

Các tính năng chính của MR8848 Hioki – MEMORY HiCORDER – Bộ thu thập dữ liệu và dạng sóng MR8848

Làm việc ở bất cứ đâu với thiết kế bền bỉ, chống sốc và di động
Đo an toàn với các kênh riêng biệt
Xử lý các tác vụ phức tạp bằng 32 kênh analog và 64 kênh logic
Ghi âm trong thời gian dài với bộ nhớ dung lượng cao
Đưa ra phán đoán thành công/thất bại bằng dạng sóng và phân tích số
Kiểm tra dạng sóng được in tại chỗ bằng máy in tích hợp (tùy chọn)

Mã đặt hàng: MR8848 (Lưu ý: MR8848 không thể hoạt động độc lập. Người dùng cần mua và cài đặt một hoặc nhiều module đầu vào tùy chọn, v.v.)

Xem các phụ kiện của Bộ nhớ HiCORDER MR8848 tại đây!

Dùng để đánh giá, kiểm thử và khắc phục sự cố

Hộp bảo vệ chắc chắn

Để giảm thiểu rủi ro hư hỏng do rơi và va đập, Memory HiCorder MR8848 sử dụng vỏ ngoài chắc chắn với các lớp bảo vệ giúp tăng độ bền.

Các phép đo an toàn và đáng tin cậy

Khi kiểm tra đồng thời các đường dây của các hệ thống điện khác nhau (ví dụ: đường dây điện và đường dây tín hiệu), hiện tượng ngắn mạch là một rủi ro nghiêm trọng. Không giống như máy hiện sóng, máy ghi nhớ HiCorder có các kênh được cách ly, do đó tai nạn ngắn mạch sẽ không xảy ra giữa các mạch khác nhau.

Phân tích tương quan của các hiện tượng vật lý khác nhau

Việc khắc phục sự cố và phân tích có thể được thực hiện chuyên sâu hơn bao giờ hết thông qua việc ghi lại đồng thời nhiều hiện tượng vật lý khác nhau. Thiết bị ghi dữ liệu Memory HiCorder MR8848 ghi lại và phân tích nhiều thông số vật lý—bao gồm điện áp, dòng điện, nhiệt độ, độ rung, áp suất và biến dạng—để xác định mối tương quan và nguyên nhân gốc rễ.

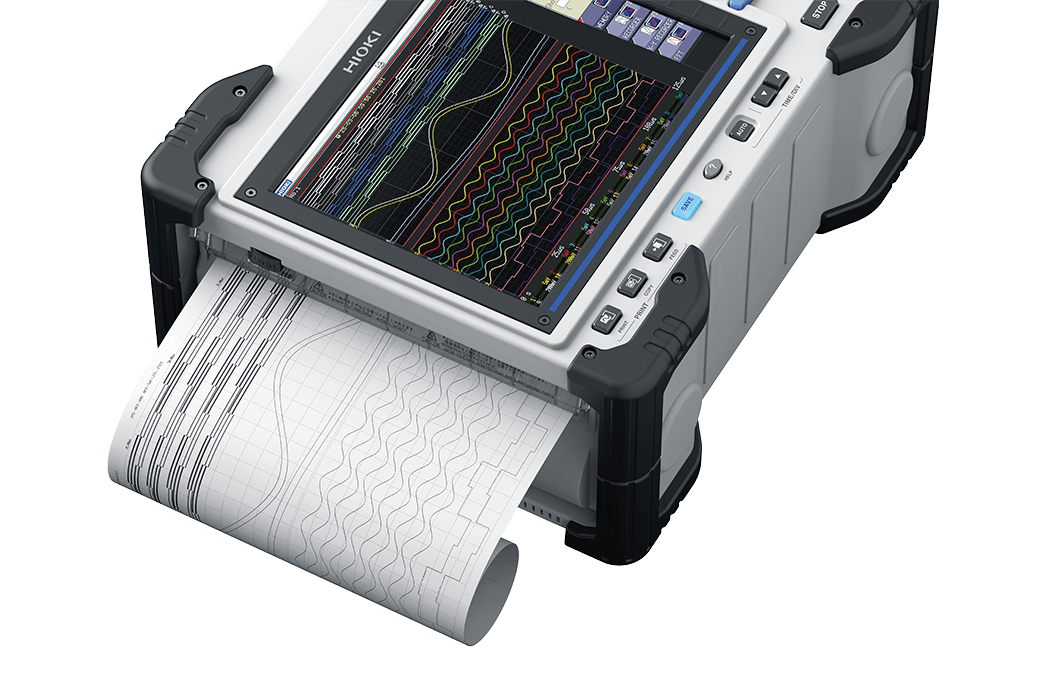

In ấn tại chỗ, chống giả mạo (Tùy chọn lắp đặt tại nhà máy)

Máy in tùy chọn của nhà sản xuất cho phép bạn in và chia sẻ ngay lập tức các bản sao cứng chống giả mạo về kết quả đo ngay tại chỗ, đảm bảo dữ liệu không thể bị can thiệp.

Ghi lại dạng sóng có thời lượng dài với bộ nhớ dung lượng cao.

Việc ghi lại dạng sóng trong thời gian dài trở nên khả thi nhờ lưu trữ dữ liệu trên ổ SSD dung lượng lớn 1 TB (U8334) với tùy chọn Ghi trực tiếp vào bộ nhớ (MR9001-01). Ví dụ, trong việc đo lường phương tiện đường sắt, Memory HiCorder sẽ ghi lại hơn 10 thông số với tốc độ lấy mẫu 10 µs/S trong hơn một giờ.

Thông số kỹ thuật cơ bản

Độ chính xác được đảm bảo: 1 năm

Chức năng đo lường	Chức năng bộ nhớ (ghi dạng sóng), chức năng ghi (ghi đỉnh/đáy), chức năng ghi XY, chức năng FFT.
Số kênh tối đa	16 kênh analog + 16 kênh logic 32 kênh analog + 16 kênh logic (khi gắn 8 IC U8975 hoặc U8978) 10 kênh analog + 64 kênh logic (khi gắn 3 IC logic chính + IC logic 8973) 20 kênh analog + 64 kênh logic (khi gắn 5 IC U8975 hoặc U8978 + 3 IC logic chính + IC logic 8973)

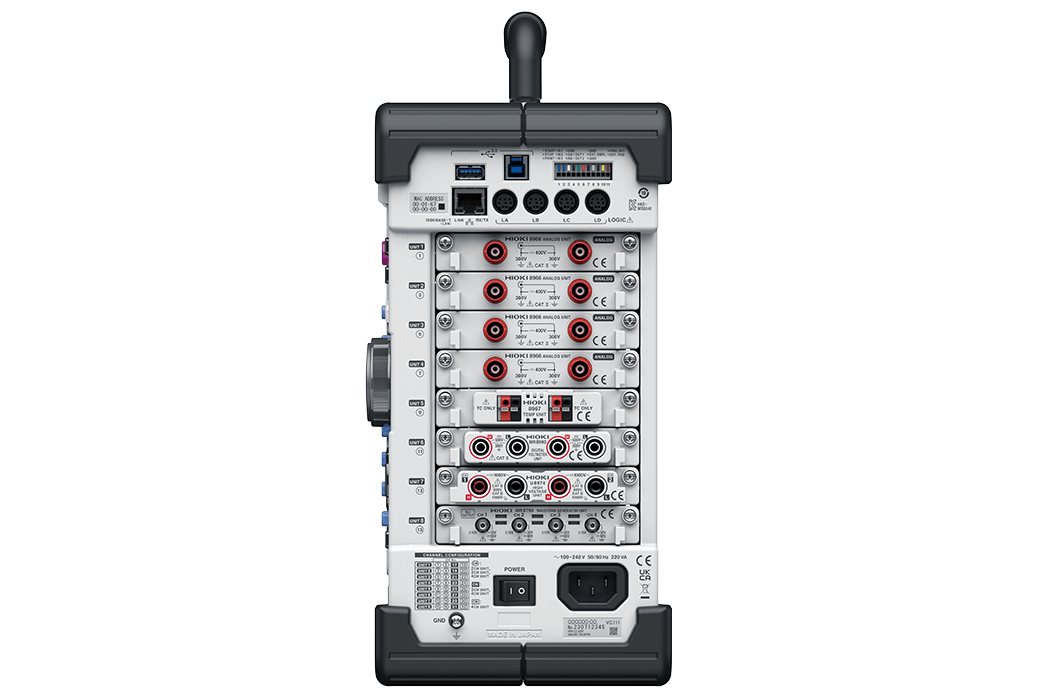

Khe cắm mô-đun	Giới hạn tối đa 8 mô-đun : Bộ điều khiển dòng điện 8971: có thể lắp đặt tối đa 4 mô-đun. Bộ điều khiển logic 8973: có thể lắp đặt tối đa 3 mô-đun. Bộ điều khiển dòng điện 3 kênh U8977: có thể lắp đặt tối đa 3 mô-đun.
Số lượng kênh logic của đơn vị chính	16 (Chân GND của đầu nối đầu vào đầu dò logic chung với chân GND của bộ phận chính) Khi lắp đặt Bộ đo điện áp kỹ thuật số MR8990 vào Bộ phận 1 và 2, mạch logic của bộ phận chính không thể sử dụng được. Các hạn chế sau đây khi sử dụng mạch logic của bộ phận chính (khi bật chế độ đo logic): – Độ phân giải đo của các mô-đun được lắp đặt trong Bộ phận 1 và 2 sẽ bị giới hạn ở 12 bit. – Không thể sử dụng các mô-đun tần số được lắp đặt trong Bộ phận 1 và 2.
Tốc độ lấy mẫu tối đa	20 MS/s khi sử dụng đồng thời tất cả các kênh (khi sử dụng Bộ xử lý tín hiệu tương tự 8966) 10 MS/s khi lấy mẫu bên ngoài
Dung lượng bộ nhớ	Tổng cộng 512 megaword (không mở rộng bộ nhớ) (16 megaword/kênh khi sử dụng 32 kênh analog, 256 megaword/kênh khi sử dụng 2 kênh analog)
Nguồn điện	Điện áp từ 100 V đến 240 V AC, tần số 50/60 Hz, điện áp từ 10 V đến 28 V DC (khi sử dụng bộ nguồn DC 9784)
Công suất định mức tối đa	130 VA (220 VA khi sử dụng Bộ phận máy in U8351)
Giao diện bên ngoài	Mạng LAN, USB, các thiết bị đầu cuối điều khiển bên ngoài
Bộ nhớ ngoài	Khe cắm thẻ SD, ổ cứng tích hợp (1 TB, tùy chọn cài đặt sẵn), ổ USB flash
Máy in	Khi lắp đặt bộ phận in U8351 tùy chọn được cài đặt sẵn từ nhà máy, sử dụng phương pháp ghi nhiệt với giấy ghi 9231, tốc độ ghi 50 mm/s.
Các chức năng khác	Kích hoạt, tính toán số học, tính toán dạng sóng, phân vùng lưu trữ, đo con trỏ, giám sát, hiển thị vị trí (VIEW), đánh giá dạng sóng, tạo dạng sóng
Kích thước và trọng lượng	Kích thước xấp xỉ 351W × 261H × 140D mm (13.8W × 10.3H × 5.5D in.) (không bao gồm các phần nhô ra) Kích thước xấp xỉ 365W × 307H × 160D mm (14.4W × 12.1H × 6.3D in.) (bao gồm các phần nhô ra) Trọng lượng xấp xỉ 6.9 kg (15.2 lbs.) (chỉ riêng thân máy) Trọng lượng xấp xỉ 7.4 kg (16.3 lbs.) (khi lắp đặt thêm bộ phận máy in U8351)
Phụ kiện đi kèm	Hướng dẫn khởi động × 1, Lưu ý khi vận hành × 1, Nhãn dây nguồn × 1, Dây nguồn × 1, Giấy ghi (khi lắp đặt máy in U8351) × 1, Khay giấy cuộn (khi lắp đặt máy in U8351) × 2
