ME9500 Multi-wave electric field strength automatic measurement system Micronix Hệ thống tốt nhất để khảo sát các khu vực có dịch vụ vô tuyến và bảo trì hệ thống truyền lại.

Đặc trưng

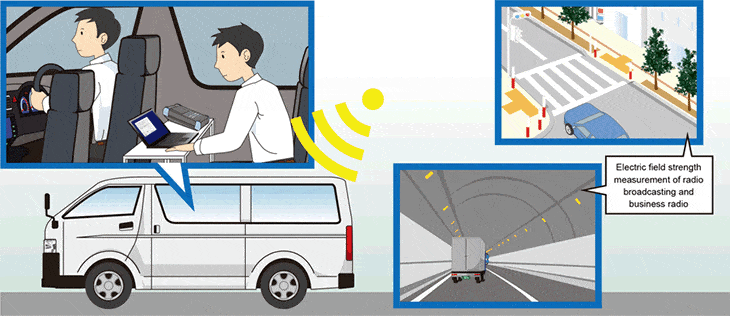

Tự động đo cường độ điện trường khi xe chạy ở tốc độ cao.

Cường độ điện trường như đài AM, đài FM, đài doanh nghiệp (cảnh sát, cứu hỏa, phòng chống thiên tai, v.v.) và VICS có thể được đo tự động khi lắp trên xe và chạy ở tốc độ cao.

Có thể đo nhiều dải tần được chọn từ đài AM (tối đa 14 ch) / đài FM (tối đa 14 ch) / đài doanh nghiệp (1 ch) / VICS (1 ch) có thể được đo cùng một lúc.

*Khoảng thời gian đo tối thiểu phụ thuộc vào số lượng dải tần được chọn như sau.
Khi di chuyển với tốc độ 72 km/h: số đo 1 băng tần: 8 mét, số đo 2 băng tần: 16 mét, số đo 3 băng tần: 24 mét

Hiển thị biểu đồ theo thời gian thực

Trong quá trình đo, có thể hiển thị biểu đồ đường cường độ điện trường theo thời gian thực trên màn hình PC.

Đã liên kết với Google Maps

Bằng cách liên kết với bản đồ Google sau khi đo, cường độ điện trường đo được có thể được hiển thị trên bản đồ. Tuy nhiên, trong trường hợp tùy chọn GPS được cài đặt.

Có thể được sử dụng cho các ứng dụng khác ngoài đo sóng vô tuyến.

Vì máy phân tích phổ cầm tay dòng MSA500 được sử dụng để đo cường độ điện trường nên nó có thể được sử dụng cho các ứng dụng khác ngoài đo sóng vô tuyến.

(Tần số đo tối đa: 3,3GHz@MSA538, 8,5GHz@MSA558)



Phần mềm

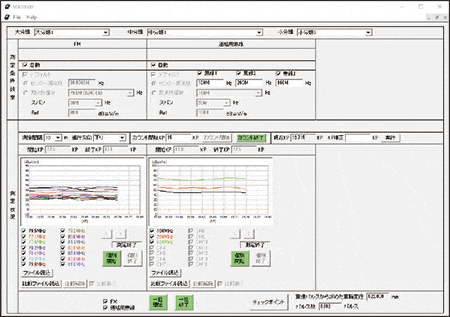

Màn hình cài đặt và đo lường

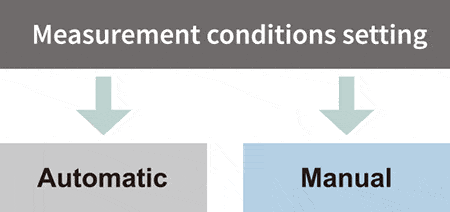

1. Chọn cài đặt điều kiện đo từ tự động hoặc thủ công.

• Tự động: Các giá trị cài đặt tối ưu để đo 14ch của đài AM, 14ch của đài FM và 1ch được chọn từ đài kinh doanh hoặc VICS sẽ được cài đặt tự động.
• Thủ công: Việc cài đặt tần số trung tâm, dải tần và mức tham chiếu có thể được thực hiện tự do.

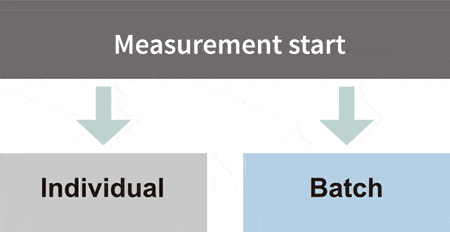

2. Bắt đầu đo bằng nút bắt đầu riêng lẻ hoặc hàng loạt.



• Individual: 1ch hoặc nhiều kênh được chọn sẽ được đo riêng lẻ.
• Batch:  Tất cả các kênh đã chọn đều được đo cùng một lúc.

Kết quả đo

Biểu đồ đường cường độ điện trường được hiển thị theo thời gian thực.

Chức năng hiển thị bản đồ (khi cài đặt tùy chọn GPS)

Bằng cách liên kết dữ liệu đo với bản đồ Google, cường độ điện trường có thể được hiển thị trên bản đồ. Ngoài ra, khoảng cách di chuyển là chính xác vì nó được nội suy bằng xung tốc độ xe.

Điểm được mã hóa màu ● cho từng cường độ điện trường được hiển thị trên bản đồ để bạn có thể xem nhanh làn sóng nào của tuyến đường nào mạnh hay yếu.

Ví dụ về cấu hình hệ thống

Đài AM, đài FM, đài doanh nghiệp và đo VICS + chức năng hiển thị bản đồ

Item	Model	Remarks
Spectrum analyzer	MSA538	3.3GHz max.
Lithium ion battery	MB400
Loop antenna	MAN120	for AM radio
Biconical antenna	MAN150
Connection box & cables
Preamplifier	MAP301	for AM & FM radio
Automatic measurement & display software
Map display function		GPS antenna, receiver and etc.

*The PC is needed separately.
*System integration costs such as equipment, installation and maintenance are estimated separately.

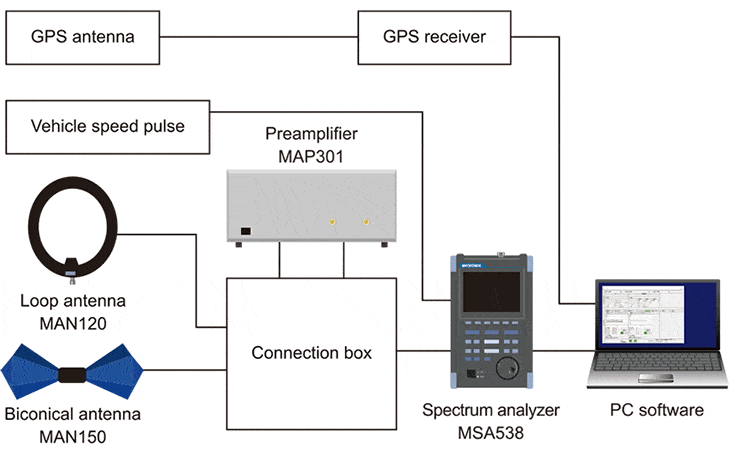

Sơ đồ khái niệm hệ thống
