Bộ cung cấp nguồn ACMAT800 Series High-Speed Programmable Attenuator Micronix – Bộ suy giảm lập trình tốc độ cao
MAT800-A, MAT800-B, MAT800-C, MAT800-D, MAT800-E
 |
MAT800 Series Bộ suy giảm lập trình tốc độ caoBộ suy giảm lập trình đa chức năng có thể chuyển đổi mức suy giảm ở tốc độ cực cao (2μs). Độ suy giảm tối đa 80dB. |
Tính năng
Có thể thực hiện được các chương trình suy giảm tùy ý.
- Có hai phương pháp để thiết lập độ suy giảm, bằng tay hoặc theo chương trình.
- Bộ nhớ chương trình tích hợp 128kwords.
- Tốc độ chuyển đổi (đọc) tối đa 2μs.
- Ba chế độ đọc MIỄN PHÍ, BURST và GATE.
- Thiết lập thời gian chờ theo số đồng hồ hoặc theo thời gian.
Phần mềm lập chương trình suy giảm là một phụ kiện tiêu chuẩn.

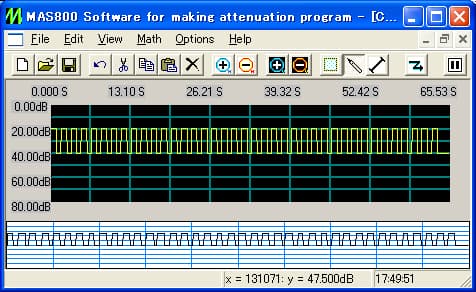

Phần mềm lập chương trình suy giảm MAS800 (Phụ kiện tiêu chuẩn)
Tạo dạng sóng
Chín loại dạng sóng tiêu chuẩn được chuẩn bị như sóng hình sin và sóng tam giác.
Dạng sóng được tạo bằng đầu vào đường thẳng, đầu vào tính toán số học (cộng, trừ, cắt, bù, v.v.), đầu vào một điểm và đầu vào dòng tự do bằng chuột.
Chỉnh sửa dạng sóng và quản lý tập tin
Việc chỉnh sửa dạng sóng và quản lý tệp có thể được thực hiện bằng cách sử dụng CUT, COPY, PASTE và UNDO.
| Model | Frequency range | Maximum Attenuation | Maximum input |
|---|---|---|---|
| MAT800A | 1.5 to 4.5GHｚ | 80dB | 100mW (+20dBm) *P1dB |
| MAT800B | 3.0 to 9.0GHz | ||
| MAT800C | 4.5 to 12.5GHz | ||
| MAT800D | 1.95 to 5.85GHz | ||
| MAT800E | 0.75 to 2.25GHz | ||
| MAT810 | 0.3 to 6.6GHz | 60dB | 25mW (+14dBm) *P2dB |
Độ suy giảm tối đa80dB
Kích thước bước suy giảm tối thiểu là 0,05dB.
Correspondence Table
| Application | MAT800 | |||||
|---|---|---|---|---|---|---|
| A | B | C | D | E | ||
| Cellular phone1 (JPN/USA) |
W-CDMA | √ | √ | |||
| HSDAPA | √ | √ | ||||
| HSPA+ | √ | √ | ||||
| LTE | √ | √ | ||||
| Cellular phone2 (JPN/USA) |
cdma | √ | ||||
| cdma2000 | √ | √ | ||||
| Cellular phone3 (EUR/ASIA) |
GSM | √ | √ | |||
| GPRS | √ | √ | ||||
| EDGE | √ | √ | ||||
| 1xEV-D0 | √ | √ | ||||
| PHS (JPN/ASIA) |
√ | √ | ||||
| Wireless LAN | 2.4GHz 11/11b/11g/11n |
√ | √ | |||
| 5GHz 11a/11n |
√ | √ | √ | |||
| UWB | 3.4 to 4.8GHz ＠JPN |
√ | ||||
| 7.25 to 10.25GHz ＠JPN |
√ | |||||
| 3.1 to 10.6GHz ＠USA |
√ | |||||
| Bluetooth | √ | |||||
| ZigBee | √ | |||||
| WiMAX・Mobil WiMAX | 2.5GHz | √ | √ | |||
| 3.5GHz | √ | √ | √ | |||
| 5.8GHz | √ | √ | √ | |||
| GPS 1.57542GHz |
√ | √ | ||||
| RF-ID | 900MHz | √ | ||||
| 2.5GHz | √ | |||||
| ETC/DSRC | √ | √ | ||||
| BS/CS Digital broadcasting |
Antenna Reception Frequency 11.72748 to 13GHz |
√ | ||||
| Converter Intermediate Frequency 1.04 to 2.03GHz ( Output VSWR : less than 2.0 ) |
√ | |||||
