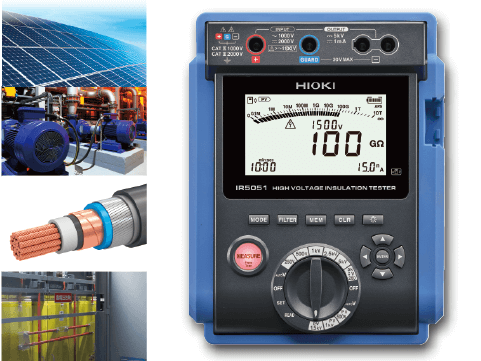

IR5051 Hioki – Thiết Bị Đo Điện Trở Cách Điện – High Voltage Insulation Tester

Liên hệ

IR5051 của Hioki là Thiết Bị Đo Điện Trở Cách Điện (High Voltage Insulation Tester) là thiết bị kiểm tra điện trở cách điện cao áp nhỏ gọn, nhẹ, có khả năng tạo ra điện áp lên đến 5 kV. Công nghệ đo lường độc đáo của nó cho phép đo ổn định lên đến 10 TΩ.

Danh mục:
Liên hệ báo giá
Tư Vấn Kỹ Thuật

IR5051 Hioki – Thiết Bị Đo Điện Trở Cách Điện – High Voltage Insulation Tester

IR5051 Hioki - Thiết Bị Đo Điện Trở Cách Điện - High Voltage Insulation Tester Đo điện trở cách điện của hệ thống quang điện mặt trời một cách an toàn và chính xác trong quá trình phát điện – Điện áp thử nghiệm tối đa 5kV – Khả năng đo điện trở cách điện lên đến 10 TΩ.

IR5051 là thiết bị kiểm tra điện trở cách điện cao áp nhỏ gọn, nhẹ, có khả năng tạo ra điện áp lên đến 5 kV. Công nghệ đo lường độc đáo của nó cho phép đo ổn định lên đến 10 TΩ. Ngoài ra, IR5051 có khả năng kiểm tra điện trở cách điện của hệ thống quang điện mặt trời trong quá trình phát điện, và có xếp hạng an toàn CAT III 2000 V cho phép kiểm tra hệ thống PV 2000 V.

  • Chức năng đo lường chuyên dụng: Ngoài chế độ đo điện trở cách điện thông thường, IR5051 còn có chế độ chuyên dụng để đo điện trở cách điện của tấm pin mặt trời.
  • Dải điện áp linh hoạt: Thiết bị này đo lường hiệu quả các hệ thống điện mặt trời 1500 V và sẵn sàng đáp ứng nhu cầu của các hệ thống lên đến 2000 V khi công nghệ phát triển.
  • Tuân thủ tiêu chuẩn: Tuân thủ tiêu chuẩn IEC 62446-1 cho các thử nghiệm Loại 1 và Loại 2, đảm bảo an toàn và hiệu suất mạnh mẽ.

Xem thêm các sản phẩm khác của Hioki tại đây!


Tính năng của IR5051 Hioki – Thiết Bị Đo Điện Trở Cách Điện – High Voltage Insulation Tester

  • Đo điện trở cách điện của hệ thống quang điện mặt trời một cách an toàn và chính xác trong quá trình tạo ra điện.
  • Đo độ cách điện của thiết bị điện cao áp (như máy biến áp, cáp và động cơ).
  • Dải điện áp thử nghiệm rộng, lên đến 5000 V từ nguồn DC 250 V
  • Dải đo điện trở cách điện rộng, lên đến 10 TΩ.
  • Tự động tính toán và hiển thị các chỉ số chẩn đoán cách điện (PI, DAR và DD).
  • Các chức năng lưu trữ dữ liệu giúp tăng hiệu quả công việc bằng cách loại bỏ các lỗi do con người gây ra trong quá trình báo cáo thủ công.
  • Tùy chọn giao diện tương thích: Cung cấp cả tùy chọn kết nối không dây và USB.
  • Nhỏ gọn và nhẹ, được trang bị hộp đựng đạt chuẩn IP65.


Mã đặt hàng:

IR5051 Bộ chuyển đổi không dây Z3210 không được bao gồm.
IR5051-90 Được bán kèm với bộ chuyển đổi không dây Z3210

Xem các phụ kiện của IR5051 Hioki – Thiết Bị Đo Điện Trở Cách Điện – High Voltage Insulation Tester tại đây!

Tương thích với hệ thống năng lượng mặt trời 2000V

Đo điện trở cách điện trong khi hệ thống quang điện mặt trời vẫn đang hoạt động.

Thiết bị đo IR5051 đạt tiêu chuẩn CAT III 2000 V và CAT IV 1000 V có thể đo điện trở cách điện và điện áp hở mạch trong hệ thống năng lượng mặt trời lên đến 2000 V một cách an toàn.

IR5051 có chức năng đo điện trở cách điện của tấm pin mặt trời. Nó có khả năng đo ngay cả khi hệ thống pin mặt trời đang phát điện. Điều này có nghĩa là bạn không cần phải đợi đến đêm để đo hoặc dừng việc phát điện.


Xác định các lỗi nối đất trong hệ thống điện mặt trời bằng ứng dụng miễn phí GENNECT Cross của chúng tôi.

Thiết bị đo IR5051 đạt tiêu chuẩn CAT III 2000 V và CAT IV 1000 V có thể đo điện trở cách điện và điện áp hở mạch trong hệ thống năng lượng mặt trời lên đến 2000 V một cách an toàn.

  • 1.Sử dụng chức năng cách điện PV chuyên dụng của IR5051 để đo điện trở cách điện của các chuỗi pin mặt trời trong quá trình hoạt động và phát hiện các chuỗi bị lỗi.
  • 2.Đo điện áp tại công tắc ngắt mạch và gửi dữ liệu đến phần mềm GENNECT Cross; phần mềm sẽ xác định vị trí bảng điện bị lỗi chạm đất. Thiết bị IR5051 này có khả năng đo điện áp một cách an toàn và chính xác lên đến 2.000 V DC.


Máy đo điện trở cách điện chính xác, dễ sử dụng

Kiểm tra cách điện cao áp trực quan và chính xác

Máy đo điện trở cách điện dễ sử dụng với núm xoay điều chỉnh trực quan.

  • Điện áp đầu ra có thể lựa chọn với 5 dải cài đặt để kiểm tra điện trở cách điện.
  • Điều chỉnh điện áp đầu ra trong khoảng từ 250 V đến 5 kV với bước tăng 10 V hoặc 25 V để phù hợp với nhu cầu thử nghiệm cụ thể.
  • Tự động phát hiện dòng điện AC/DC để đo điện áp liền mạch.


Độ ổn định chính xác trong thử nghiệm cách điện cao áp

Khi vật cần đo có điện trở rất cao, máy đo điện trở cách điện sẽ đo được các dòng điện rất nhỏ. Vì các phép đo như vậy rất nhạy cảm với cả những thay đổi nhỏ trong môi trường, nên kết quả đo có thể trở nên không ổn định. IR5051 giảm thiểu ảnh hưởng của môi trường bằng cách sử dụng dây dẫn được bọc chống nhiễu, và công nghệ đo độc đáo của nó cho phép đo ổn định lên đến 10 TΩ.


Chẩn đoán và tính toán nâng cao trong kiểm tra vật liệu cách điện

Các phương pháp đo lường được thiết kế riêng với chức năng chẩn đoán cách điện tiên tiến.

Khi điện áp thử nghiệm cao được liên tục đặt vào mạch cần kiểm tra, lớp cách điện có thể bị hỏng. Có thể ngăn ngừa các sự cố do việc đặt điện áp cao bằng cách giữ điện áp đặt vào càng thấp càng tốt trong quá trình kiểm tra lớp cách điện.

IR5051 được trang bị nhiều chức năng chẩn đoán cách điện khác nhau, cho phép bạn lựa chọn phương pháp đo tối ưu tùy theo ứng dụng thử nghiệm.


Chẩn đoán cách điện được tính toán và hiển thị tự động.

Sau khi quá trình đo hoàn tất, thiết bị không chỉ hiển thị điện trở cách điện và dòng rò mà còn cả các giá trị chỉ số đánh giá PI, DD và DAR. Thiết bị tính toán các chỉ số này dựa trên các giá trị đo được và hiển thị kết quả dưới dạng đạt/không đạt.


Thiết kế an toàn

Đồng hồ đo điện trở cách điện thiết kế an toàn cao

IR5051 đạt chuẩn CAT III, CAT IV và đáp ứng các tiêu chuẩn cao nhất về hiệu suất an toàn. Bạn có thể nghĩ rằng việc đo điện trở cách điện không nguy hiểm vì được thực hiện trong điều kiện mất điện, nhưng ngược lại, tai nạn có thể rất nguy hiểm. IR5051 có hiệu suất an toàn được nâng cao trong trường hợp xảy ra tai nạn như vậy.

Bắt đầu kiểm tra: Nhấn và giữ trong 1 giây để bắt đầu đo. Tính năng này giúp ngăn ngừa việc vô tình kích hoạt điện áp cao.
Để khuyến khích thận trọng, nút ĐO sẽ nhấp nháy khi điện áp cao được tạo ra hoặc phóng ra.

Hoàn tất: IR5051 sẽ tự động bắt đầu xả điện ngay sau khi quá trình kiểm tra kết thúc. Trong thời gian này, nút bắt đầu kiểm tra sẽ nhấp nháy màu đỏ để báo hiệu đang xả điện.


Các tùy chọn kết nối không dây và USB mang lại sự tiện lợi tối đa.

Hỗ trợ không dây(*1)

*1:Cần có bộ chuyển đổi không dây Z3210 tùy chọn.

Việc lắp đặt Bộ chuyển đổi không dây Z3210 vào thiết bị cho phép giao tiếp không dây Bluetooth®, giúp dễ dàng truyền dữ liệu đo đến điện thoại thông minh hoặc máy tính bảng của bạn.

Nâng cấp máy đo điện trở cách điện của bạn với GENNECT Cross

  • Đồ thị chuỗi thời gian của dòng điện cung cấp hình ảnh trực quan về trạng thái cách điện của cáp cao áp. Sử dụng chức năng ghi nhật ký của GENNECT Cross để tạo đồ thị chuỗi thời gian của dữ liệu được ghi lại theo khoảng thời gian một giây, giúp phân tích và hiểu rõ hơn các xu hướng.
  • Chức năng bảo trì tại hiện trường: Sử dụng hình ảnh hiện trường, chức năng này có thể hiển thị các giá trị đo tại vị trí thực hiện phép đo.
  • Chức năng báo cáo: Dễ dàng tạo báo cáo PDF với kết quả đo lường.

Xem thông tin chi tiết về GENNECT Cross tại đây.

Chức năng nhập liệu trực tiếp của Excel®

Tăng hiệu quả công việc tại hiện trường bằng cách cho phép bạn trực tiếp chuyển dữ liệu đo lường vào (tức là nhập trực tiếp các giá trị đo được vào) các mẫu được tạo dưới dạng Excel®.

Xem chi tiết về Bộ chuyển đổi không dây Z3210

Truyền dữ liệu qua USB sau khi đo.

Chuyển các giá trị đo được và dữ liệu ghi đã lưu trên thiết bị sang máy tính thông qua USB (*2). Chức năng này yêu cầu Sequence Maker, một tiện ích bổ sung miễn phí cho Excel.

Xem chi tiết về Trình tạo chuỗi

*2:Cần có thiết bị giao tiếp DMM DT4900-01 (bán riêng).


Bảo vệ chắc chắn

Hộp đựng chống bụi và chống nước dành cho công việc ngoài trời

Hộp đựng C0212 là một hộp cứng cáp với khả năng chống bụi và nước đạt chuẩn IP65. Hộp có không gian chứa máy đo điện trở cách điện và dây dẫn thử nghiệm, giúp việc vận chuyển dễ dàng hơn.

Hỗ trợ người dùng

Thông số kỹ thuật của IR5051 Hioki – Thiết Bị Đo Điện Trở Cách Điện – High Voltage Insulation Tester

Measurement parameters • Insulation resistance
• PV insulation resistance
• Leakage current
• Voltage
• Capacitance (DD function)
Max. rated voltage to terminals 1000 V AC, 2000 V DC
Max. rated voltage to ground 1000 V (CAT IV), 600 V (CAT III)
Operating temperature and humidity range -20°C to 50 °C (*1) (no condensation)
Storage temperature and humidity range -25°C to 65°C (-13°F to 149°F), less than 80% RH (no condensation)
Dustproof/waterproof IP40 (with protector attached, excluding terminals)
IP65 (CARRYING CASE C0212)
Standards EN61010 (safety), EN61326 (EMC), IEC 61557-1, IEC 61557-2 (Insulation resistance tester)
Power supply • LR6 (AA) alkaline battery × 8
• HR6 (AA) nickel-metal hydride (NiMH) rechargeable battery × 8
Continuous operating time (*2) Approx. 5 hours without Z3210 installed; approx. 4 hours with Z3210 installed and using wireless communication
Dimensions and weight 195 mm (7.68 in.) W × 254 mm (10 in.) H × 89 mm (3.50 in.) D, 1.7 kg (59.97 oz.) (including batteries)
Included accessories Test lead L9850-01 ×1, Test lead L9850-02 ×1, Test lead L9850-03 ×1, Alligator clip L9851-01 ×1, Alligator clip L9851-02 ×1, Alligator clip L9851-03 ×1, Test pin set L9852 ×1, Carrying Case C0212 ×1, LR6 Alkaline battery ×8, Instruction manual ×1, Operating precautions ×1, Wireless adapter Z3210（IR5051-90 only）

*1:-20°C to 40°C (-4°F to 104°F), less than 80% RH , 40°C to 45°C (104°F to 113°F), less than 60% RH , 45°C to 50°C (113°F to 122°F), less than 50% RH

*2:When using alkaline batteries, 5 kV generated, +/- terminals open, backlight off and comparator off

Functions

Insulation diagnosis PI, DAR, DD, SV, Ramp, Timer (*3)
Others Battery charge indicator, live circuit indicator, automatic power save, automatic discharge, backlight, buzzer, manual recording, logging recording, temperature and humidity input, elapsed time display, clock, filter, hardware filter, data-hold, system reset, USB communication (only when DT4900-01 is installed), wireless communication (only when Z3210 is installed), comparator, resistance gauge display, switching of insulation diagnosis function, breakdown cut-off, negative voltage notification

*3:Only for can be set in the PV insulation resistance function

PV insulation resistance

Test voltage range DC 250 V to 2.00 kV
Test voltage presets 500 V, 1 kV, 1.5 kV
User-set test voltage 250 V to 1 kV: in 10 V increments; 1 kV to 2 kV: in 25 V increments
Test voltage preset 500 V 1000 V 1500 V
Guaranteed accuracy range (1) 0.00 MΩ to 5.00 GΩ ±5% rdg ±5 dgt 0.00 MΩ to 10.00 GΩ ±5% rdg ±5 dgt 0.00 MΩ to 20.0 GΩ ±5% rdg ±5 dgt
Guaranteed accuracy range (2) 5.01 GΩ to 100 GΩ ±20% rdg 10.1 GΩ to 100 GΩ ±20% rdg 20.1 GΩ to 100 GΩ ±20% rdg
Rated current [Test voltage] / [20 MΩ]
Open-circuit voltage From 0% to 10% of test voltage
Short-circuit current 2 mA or less
Possible number of measurements 1000 times or more on one set of fully-charged batteries

Insulation resistance measurement

Test voltage range DC 250 V to 5.20 kV DC
User-set test voltage 250 V to 1 kV: in 10 V increments; 1 kV to 5 kV: in 25 V increments
Test voltage preset 250 V 500 V 1000 V 2500 V 5000 V
Guaranteed accuracy range (1) 0.00 MΩ〜2.50 GΩ ±5% rdg ±5 dgt 0.00 MΩ〜5.00 GΩ ±5% rdg ±5 dgt 0.00 MΩ〜10.0 GΩ ±5% rdg ±5 dgt 0.00 MΩ〜25.0 GΩ ±5% rdg ±5 dgt 0.00 MΩ〜50.0 GΩ ±5% rdg ±5 dgt
Guaranteed accuracy range (2) 2.51 GΩ〜500 GΩ ±20% rdg 5.01 GΩ〜1.00 TΩ ±20% rdg 10.1 GΩ〜2.00 TΩ ±20% rdg 25.1 GΩ〜5.00 TΩ ±20% rdg 50.1 GΩ〜10.00 TΩ ±20% rdg
Rated current 1 mA to 1.2 mA
Short-circuit current 2 mA or less
Possible number of measurements 200 times or more on one set of fully-charged batteries

Leakage current measurement

Measurement range (auto) 10 nA 100 nA 1000 nA 10 μA 100 μA 1 mA
Display range 0.00 nA to 9.99 nA 9.0 nA to 99.9 nA 90 nA to 999 nA 0.90 μA to 9.99 μA 9.0 μA to 99.9 μA 90 μA to 999 μA (*4)
0.90 mA to 3.00 mA (*5)
Resolution 0.01 nA 0.1 nA 1 nA 0.01 μA 0.1 μA *4: 1 μA
*5: 0.01 mA

Voltage measurement

Guaranteed accuracy range 30 V to 1,000 V AC (45 Hz to 65 Hz), ±10 V to ±2,000 V DC
Accuracy ±3% rdg. ±3 dgt.
Input resistance 500 kΩ or more (DC, 45 Hz to 65 Hz)
Overload protection 1100 V AC (1 min., between +/- terminals)
2200 V DC (1 min., between +/- terminals)

Capacitance measurement

Capacitance is automatically measured after insulation resistance measurement is over (not measured if output voltage is 250 V or less)
Accuracy ±10% rdg. ±5 nF (guaranteed accuracy range: 10.0 nF to 25.0 µF)
Measurement range 100 nF 1000 nF 10 μF
Display range 0.0 nF to 99.9 nF 100 nF to 999 nF 1.00 μF to 9.99 μF (*6)
10.0 μF to 25.0 μF
(*7)
Resolution 0.1 nF 1 nF *6: 0.01 μF
*7: 0.1 μF

Tải xuống IR5051 Hioki – Thiết Bị Đo Điện Trở Cách Điện – High Voltage Insulation Tester
