IR5050 Hioki – Thiết Bị Đo Điện Trở Cách Điện – High Voltage Insulation Tester

Name: IR5050 Hioki - Thiết Bị Đo Điện Trở Cách Điện - High Voltage Insulation Tester - TDMK
Brand: Hioki

Liên hệ

IR5050 của Hioki là Thiết Bị Đo Điện Trở Cách Điện (High Voltage Insulation Tester) là một thiết bị kiểm tra điện trở cách điện cao áp nhỏ gọn, nhẹ, có khả năng tạo ra điện áp lên đến 5 kV. Công nghệ đo lường độc đáo của nó cho phép đo ổn định lên đến 10 TΩ.

Danh mục: Thiết bị kiểm tra an toàn điện

Liên hệ báo giá

Tư Vấn Kỹ Thuật

IR5050 Hioki – Thiết Bị Đo Điện Trở Cách Điện – High Voltage Insulation Tester

IR5050 Hioki - Thiết Bị Đo Điện Trở Cách Điện - High Voltage Insulation Tester

Điện áp thử nghiệm tối đa 5kV – Khả năng kiểm tra điện trở cách điện lên đến 10 TΩ.

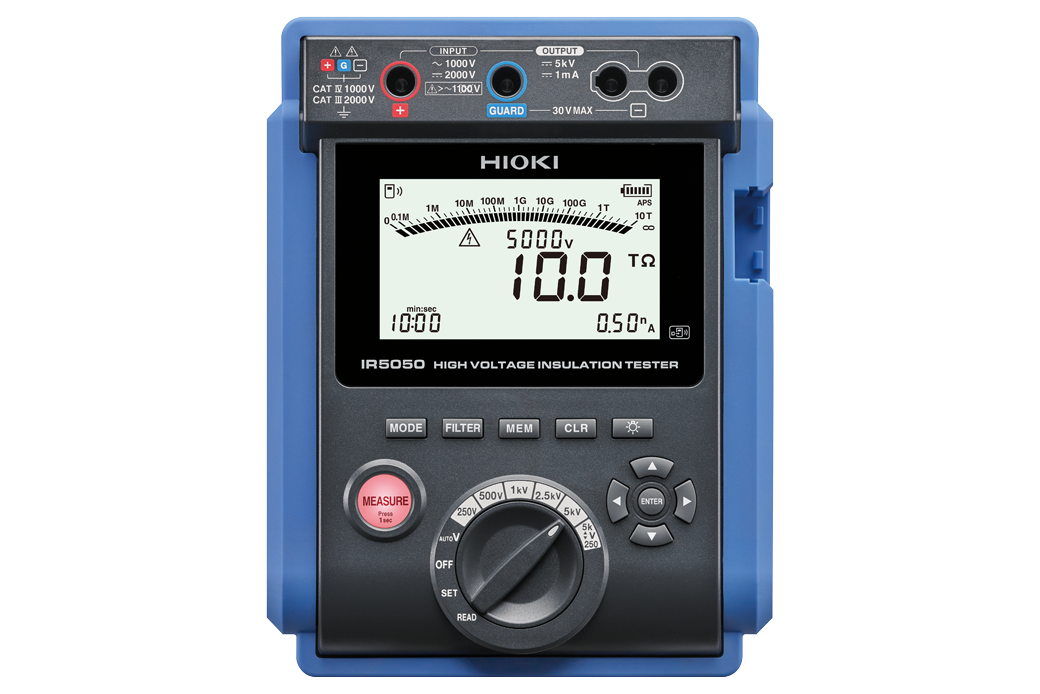

IR5050 là một thiết bị kiểm tra điện trở cách điện cao áp nhỏ gọn, nhẹ, có khả năng tạo ra điện áp lên đến 5 kV. Công nghệ đo lường độc đáo của nó cho phép đo ổn định lên đến 10 TΩ.

Lý tưởng cho việc kiểm tra điện trở cách điện cao áp.

Phù hợp nhất cho việc kiểm tra điện trở cách điện cao áp, IR5050 được trang bị công nghệ đo lường tiên tiến, đảm bảo kết quả ổn định trong nhiều ứng dụng, bao gồm cáp cao áp, máy biến áp và động cơ. Thiết bị cũng có núm xoay trực quan giúp vận hành dễ dàng, tăng tính linh hoạt và thân thiện với người dùng trong nhiều lĩnh vực công nghiệp khác nhau.

Các tính năng chẩn đoán cách điện tiên tiến

IR5050 cung cấp các chức năng chẩn đoán cách điện chuyên dụng như kiểm tra điện áp bậc thang và dốc. Thiết bị tự động hiển thị kết quả dưới dạng các chỉ số như PI (Chỉ số phân cực), DAR (Tỷ lệ hấp thụ điện môi) và DD (Phóng điện môi), giúp đơn giản hóa quy trình chẩn đoán.

Quản lý và báo cáo dữ liệu được tối ưu hóa.Để nâng cao hiệu quả, IR5050 được trang bị bộ nhớ dữ liệu và các tùy chọn kết nối không dây và USB. Thiết bị này hỗ trợ hiển thị xu hướng đồ thị theo thời gian thực trên thiết bị di động và cho phép tạo báo cáo nhanh chóng, đơn giản hóa việc xử lý dữ liệu và lập tài liệu.

Xem thêm các sản phẩm khác của Hioki tại đây!

Tính năng của IR5050 Hioki – Thiết Bị Đo Điện Trở Cách Điện – High Voltage Insulation Tester

Đo điện trở cách điện của hệ thống quang điện mặt trời một cách an toàn và chính xác trong quá trình tạo ra điện.
Đo độ cách điện của thiết bị điện cao áp (như máy biến áp, cáp và động cơ).
Dải điện áp thử nghiệm rộng, lên đến 5000 V từ nguồn DC 250 V
Dải đo điện trở cách điện rộng, lên đến 10 TΩ.
Tự động tính toán và hiển thị các chỉ số chẩn đoán cách điện (PI, DAR và DD).
Các chức năng lưu trữ dữ liệu giúp tăng hiệu quả công việc bằng cách loại bỏ các lỗi do con người gây ra trong quá trình báo cáo thủ công.
Tùy chọn giao diện tương thích: Cung cấp cả tùy chọn kết nối không dây và USB.
Nhỏ gọn và nhẹ, được trang bị hộp đựng đạt chuẩn IP65.

Mã đặt hàng:

IR5050-90	Được bán kèm với bộ chuyển đổi không dây Z3210

Xem các phụ kiện của IR5050 Hioki – Thiết Bị Đo Điện Trở Cách Điện – High Voltage Insulation Tester tại đây!

Máy đo điện trở cách điện chính xác, dễ sử dụng

Chẩn đoán và tính toán nâng cao trong kiểm tra vật liệu cách điện

Các phương pháp đo lường được thiết kế riêng với chức năng chẩn đoán cách điện tiên tiến.

Khi điện áp thử nghiệm cao được liên tục đặt vào mạch cần kiểm tra, lớp cách điện có thể bị hỏng. Có thể ngăn ngừa các sự cố do việc đặt điện áp cao bằng cách giữ điện áp đặt vào càng thấp càng tốt trong quá trình kiểm tra lớp cách điện.

IR5050 được trang bị nhiều chức năng chẩn đoán cách điện khác nhau, cho phép bạn lựa chọn phương pháp đo tối ưu tùy theo ứng dụng thử nghiệm.

Chẩn đoán cách điện được tính toán và hiển thị tự động.

Sau khi quá trình đo hoàn tất, thiết bị không chỉ hiển thị điện trở cách điện và dòng rò mà còn cả các giá trị chỉ số đánh giá PI, DD và DAR. Thiết bị tính toán các chỉ số này dựa trên các giá trị đo được và hiển thị kết quả dưới dạng đạt/không đạt.

Thiết kế an toàn

Đồng hồ đo điện trở cách điện thiết kế an toàn cao

IR5050 đạt tiêu chuẩn CAT III, CAT IV về an toàn. Bạn có thể nghĩ rằng việc đo điện trở cách điện không nguy hiểm vì được thực hiện trong điều kiện mất điện, nhưng ngược lại, tai nạn có thể rất nguy hiểm. IR5050 có hiệu suất an toàn được nâng cao trong trường hợp xảy ra tai nạn như vậy.

Bắt đầu kiểm tra: Nhấn và giữ trong 1 giây để bắt đầu đo. Tính năng này giúp ngăn ngừa việc vô tình kích hoạt điện áp cao.
Để khuyến khích thận trọng, nút ĐO sẽ nhấp nháy khi điện áp cao được tạo ra hoặc phóng ra.

Hoàn tất: IR5050 sẽ tự động bắt đầu xả điện ngay sau khi quá trình kiểm tra kết thúc. Trong thời gian này, nút bắt đầu kiểm tra sẽ nhấp nháy màu đỏ để báo hiệu đang xả điện.

Các tùy chọn kết nối không dây và USB mang lại sự tiện lợi tối đa.

**Hỗ trợ không dây(*1)**

*1:Cần có bộ chuyển đổi không dây Z3210 tùy chọn.

Việc lắp đặt Bộ chuyển đổi không dây Z3210 vào thiết bị cho phép giao tiếp không dây Bluetooth®, giúp dễ dàng truyền dữ liệu đo đến điện thoại thông minh hoặc máy tính bảng của bạn.

Nâng cấp máy đo điện trở cách điện của bạn với GENNECT Cross

Đồ thị chuỗi thời gian của dòng điện cung cấp hình ảnh trực quan về trạng thái cách điện của cáp cao áp. Sử dụng chức năng ghi nhật ký của GENNECT Cross để tạo đồ thị chuỗi thời gian của dữ liệu được ghi lại theo khoảng thời gian một giây, giúp tăng cường phân tích và hiểu biết về các xu hướng.

Chức năng bảo trì tại hiện trường: Sử dụng hình ảnh hiện trường, chức năng này có thể hiển thị các giá trị đo tại vị trí thực hiện phép đo.
Chức năng báo cáo: Dễ dàng tạo báo cáo PDF với kết quả đo lường.

Xem thông tin chi tiết về GENNECT Cross tại đây.

Chức năng nhập liệu trực tiếp của Excel®

Tăng hiệu quả công việc tại hiện trường bằng cách cho phép bạn trực tiếp chuyển dữ liệu đo lường vào (tức là nhập trực tiếp các giá trị đo được vào) các mẫu được tạo dưới dạng Excel®.

Xem chi tiết về Bộ chuyển đổi không dây Z3210

Truyền dữ liệu qua USB sau khi đo.

Chuyển các giá trị đo được và dữ liệu ghi đã lưu trên thiết bị sang máy tính thông qua USB (*2). Chức năng này yêu cầu Sequence Maker, một tiện ích bổ sung miễn phí cho Excel.

Xem chi tiết về Trình tạo chuỗi

*2:Cần có thiết bị giao tiếp DMM DT4900-01 (bán riêng).

Bảo vệ chắc chắn

Hộp đựng chống bụi và chống nước dành cho công việc ngoài trời

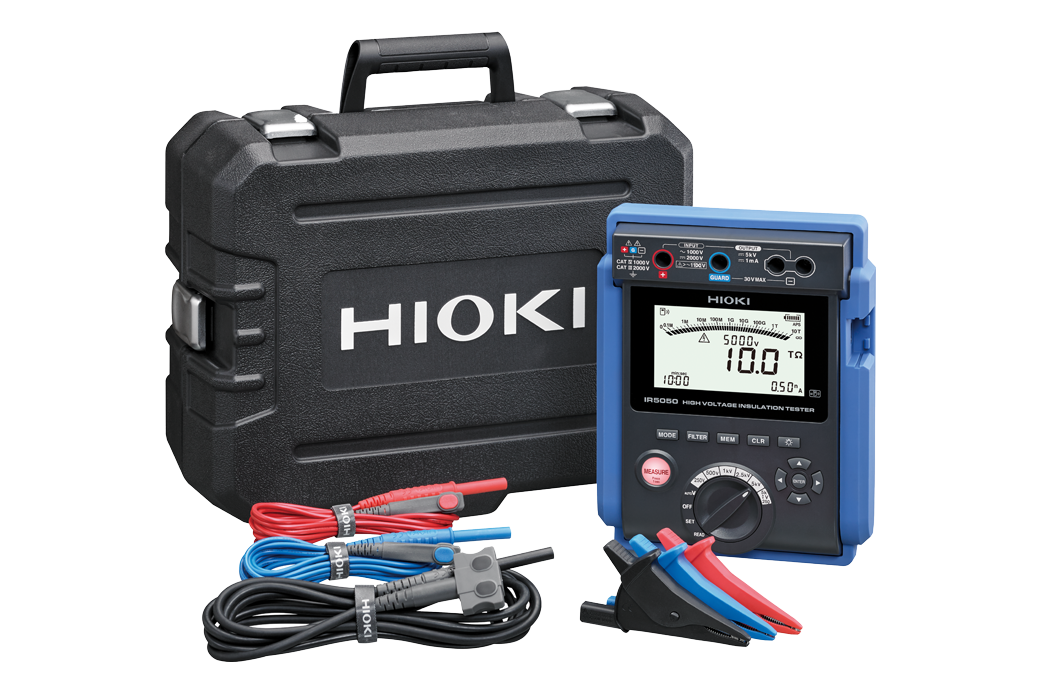

Hộp đựng C0212 là một hộp cứng cáp với khả năng chống bụi và nước đạt chuẩn IP65. Hộp có không gian chứa máy đo điện trở cách điện và dây dẫn thử nghiệm, giúp việc vận chuyển dễ dàng hơn.

Thông số kỹ thuật của IR5050 Hioki – Thiết Bị Đo Điện Trở Cách Điện – High Voltage Insulation Tester

Measurement parameters	• Insulation resistance • Leakage current • Voltage • Capacitance (DD function)
Max. rated voltage to terminals	1000 V AC, 2000 V DC
Max. rated voltage to ground	1000 V (CAT IV), 600 V (CAT III)
Operating temperature and humidity range	-20°C to 50 °C (*1) (no condensation)
Storage temperature and humidity range	-25°C to 65°C (-13°F to 149°F), less than 80% RH (no condensation)
Dustproof/waterproof	IP40 (with protector attached, excluding terminals) IP65 (CARRYING CASE C0212)
Standards	EN61010 (safety), EN61326 (EMC), IEC 61557-1, IEC 61557-2 (Insulation resistance tester)
Power supply	• LR6 (AA) alkaline battery × 8 • HR6 (AA) nickel-metal hydride (NiMH) rechargeable battery × 8
Continuous operating time (*2)	Approx. 5 hours without Z3210 installed; approx. 4 hours with Z3210 installed and using wireless communication
Dimensions and weight	195 mm (7.68 in.) W × 254 mm (10 in.) H × 89 mm (3.50 in.) D, 1.7 kg (59.97 oz.) (including batteries)
Included accessories	Test lead L9850-01 ×1, Test lead L9850-02 ×1, Test lead L9850-03 ×1, Alligator clip L9851-01 ×1, Alligator clip L9851-02 ×1, Alligator clip L9851-03 ×1, Carrying Case C0212 ×1, LR6 Alkaline battery ×8, Instruction manual ×1, Operating precautions ×1

*1:-20°C to 40°C (-4°F to 104°F), less than 80% RH , 40°C to 45°C (104°F to 113°F), less than 60% RH , 45°C to 50°C (113°F to 122°F), less than 50% RH

*2:When using alkaline batteries, 5 kV generated, +/- terminals open, backlight off and comparator off

Functions

Insulation diagnosis

PI, DAR, DD, SV, Ramp, Timer

Others

Battery charge indicator, live circuit indicator, automatic power save, automatic discharge, backlight, buzzer, manual recording, logging recording, temperature and humidity input, elapsed time display, clock, filter, hardware filter, data-hold, system reset, USB communication (only when DT4900-01 is installed), wireless communication (only when Z3210 is installed), comparator, resistance gauge display, switching of insulation diagnosis function, breakdown cut-off.

Insulation resistance measurement

Test voltage range	DC 250 V to 5.20 kV DC
User-set test voltage	250 V to 1 kV: in 10 V increments; 1 kV to 5 kV: in 25 V increments
Test voltage preset	250 V	500 V	1000 V	2500 V	5000 V
Guaranteed accuracy range (1)	0.00 MΩ〜2.50 GΩ ±5% rdg ±5 dgt	0.00 MΩ〜5.00 GΩ ±5% rdg ±5 dgt	0.00 MΩ〜10.0 GΩ ±5% rdg ±5 dgt	0.00 MΩ〜25.0 GΩ ±5% rdg ±5 dgt	0.00 MΩ〜50.0 GΩ ±5% rdg ±5 dgt
Guaranteed accuracy range (2)	2.51 GΩ〜500 GΩ ±20% rdg	5.01 GΩ〜1.00 TΩ ±20% rdg	10.1 GΩ〜2.00 TΩ ±20% rdg	25.1 GΩ〜5.00 TΩ ±20% rdg	50.1 GΩ〜10.00 TΩ ±20% rdg
Rated current	1 mA to 1.2 mA
Short-circuit current	2 mA or less
Possible number of measurements	200 times or more on one set of fully-charged batteries

Leakage current measurement

Measurement range (auto)	10 nA	100 nA	1000 nA	10 μA	100 μA	1 mA
Display range	0.00 nA to 9.99 nA	9.0 nA to 99.9 nA	90 nA to 999 nA	0.90 μA to 9.99 μA	9.0 μA to 99.9 μA	90 μA to 999 μA (3) 0.90 mA to 3.00 mA (4)
Resolution	0.01 nA	0.1 nA	1 nA	0.01 μA	0.1 μA	3: 1 μA 4: 0.01 mA

Voltage measurement

Guaranteed accuracy range	30 V to 1,000 V AC (45 Hz to 65 Hz), ±10 V to ±2,000 V DC
Accuracy	±3% rdg. ±3 dgt.
Input resistance	500 kΩ or more (DC, 45 Hz to 65 Hz)
Overload protection	1100 V AC (1 min., between +/- terminals) 2200 V DC (1 min., between +/- terminals)

Capacitance measurement

Capacitance is automatically measured after insulation resistance measurement is over (not measured if output voltage is 250 V or less)

Accuracy	±10% rdg. ±5 nF (guaranteed accuracy range: 10.0 nF to 25.0 µF)
Measurement range	100 nF	1000 nF	10 μF
Display range	0.0 nF to 99.9 nF	100 nF to 999 nF	1.00 μF to 9.99 μF (5) 10.0 μF to 25.0 μF (6)
Resolution	0.1 nF	1 nF	5: 0.01 μF 6: 0.1 μF
