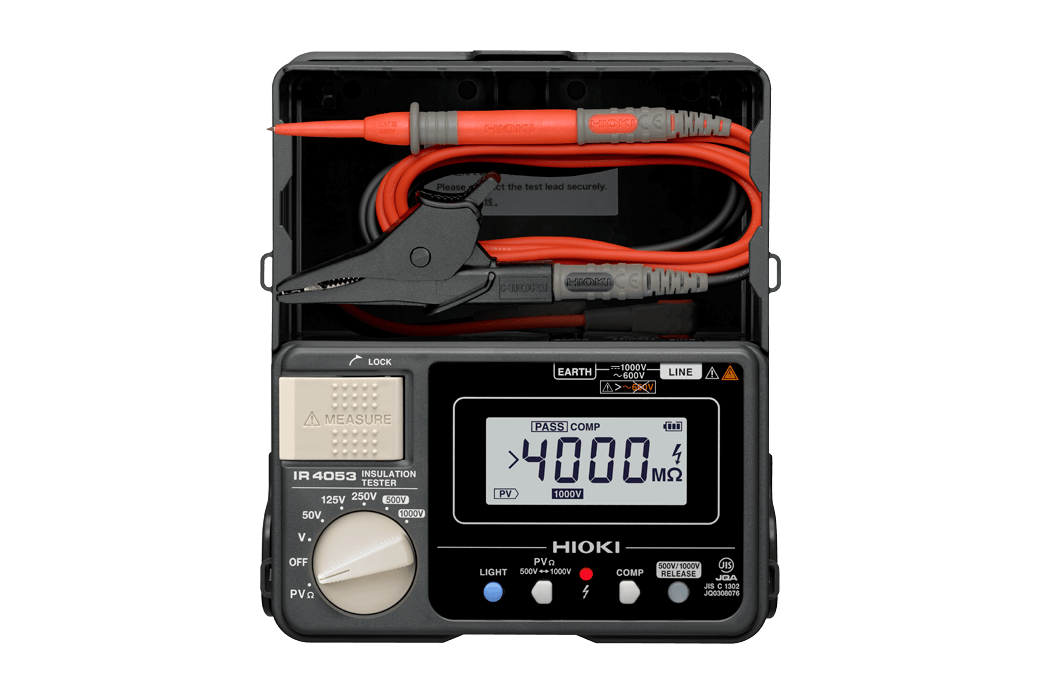

IR4053 Hioki – Thiết Bị Đo Điện Trở Cách Điện – Insulation Tester

Name: IR4053 Hioki - Thiết Bị Đo Điện Trở Cách Điện - Insulation Tester - TDMK
Brand: Hioki

Liên hệ

IR4053 của Hioki là Thiết Bị Đo Điện Trở Cách Điện (Insulation Tester) là thiết bị đo điện trở cách điện kỹ thuật số dành cho hệ thống phát điện quang điện. Thiết bị cho phép đo điện trở cách điện chính xác và an toàn mà không bị ảnh hưởng bởi năng lượng mặt trời tạo ra, và hiển thị giá trị chỉ trong 4 giây.

Danh mục: Thiết bị kiểm tra an toàn điện

Liên hệ báo giá

Tư Vấn Kỹ Thuật

IR4053 Hioki – Thiết Bị Đo Điện Trở Cách Điện – Insulation Tester

IR4053 Hioki - Thiết Bị Đo Điện Trở Cách Điện - Insulation Tester

Đo điện trở cách điện của tấm pin mặt trời một cách an toàn, chính xác và nhanh chóng.

Hioki IR4053 là thiết bị đo điện trở cách điện kỹ thuật số dành cho hệ thống phát điện quang điện. Thiết bị cho phép đo điện trở cách điện chính xác và an toàn mà không bị ảnh hưởng bởi năng lượng mặt trời tạo ra, và hiển thị giá trị chỉ trong 4 giây. Chuẩn CAT III, điện áp 600 V.

Hioki IR4053 tích hợp chức năng đo điện trở quang điện cho phép đo hệ thống năng lượng mặt trời, cho phép bạn đo điện trở cách điện một cách chính xác mà không cần nối tắt các chuỗi pin quang điện và không gây ra các sự cố như phóng điện hồ quang, ngay cả khi hệ thống vẫn đang tạo ra điện trong giờ ban ngày.

Xem thêm các sản phẩm khác của Hioki tại đây!

Tính năng của IR4053 Hioki – Thiết Bị Đo Điện Trở Cách Điện – Insulation Tester

Đo điện trở cách điện của tấm pin mặt trời một cách an toàn và chính xác ngay cả khi đang sản xuất điện năng từ năng lượng mặt trời.
Tích hợp chức năng chuyên dụng cho hệ thống quang điện (PV), hiển thị kết quả đo trong 4 giây.
Tích hợp năm dải đo (50/125/250/500/1000V) để đo điện trở cách điện thông thường.
Tích hợp chức năng đo điện áp 1000 VDC để kiểm tra điện áp hở mạch của các hệ thống PV hỗ trợ 1000 V.
Chức năng so sánh tích hợp
Thiết kế chống rơi vỡ chịu được va đập khi rơi xuống bê tông từ độ cao 1 mét.

Mã đặt hàng:

IR4053-10	Được đóng gói kèm với dây dẫn thử nghiệm L9787

Xem các phụ kiện của IR4053 Hioki – Thiết Bị Đo Điện Trở Cách Điện – Insulation Tester tại đây!

Việc đo lường không bị ảnh hưởng bởi quá trình tạo ra năng lượng mặt trời.

IR4053, được thiết kế cho hệ thống quang điện (PV), có thể đo chính xác điện trở cách điện mà không bị ảnh hưởng bởi quá trình phát điện của hệ thống PV.

Đo lường chính xác và an toàn mà không gây ra hiện tượng thiếu hụt.

Thông thường, để đo chính xác điện trở cách điện của tấm pin mặt trời đang phát điện, người ta cần phải nối tắt mạch cần đo. Với chế độ đo điện trở cách điện của IR4053, việc nối tắt mạch là không cần thiết.

Hiển thị kết quả đo trong 4 giây

IR4053 hiển thị giá trị đo được chỉ sau 4 giây kể từ khi bắt đầu đo. Sau lần hiển thị đầu tiên, giá trị hiển thị sẽ được cập nhật mỗi giây. Giúp thực hiện các phép đo nhanh chóng và dễ dàng.

Các máy kiểm tra cách điện thông thường có những vấn đề gì?

Các vấn đề với máy kiểm tra cách điện thông thường và 2 phương pháp đo được xác định bởi các hướng dẫn được công nhận.

Phép đo không liên quan đến đoản mạch

Điều này không nguy hiểm lắm, nhưng tùy thuộc vào trạng thái mạch điện, phép đo có thể bị ảnh hưởng bởi hệ thống quang điện đang phát điện và có thể cho ra kết quả khác với điện trở cách điện thực tế.

Phép đo liên quan đến đoản mạch

Để đo chính xác công suất phát điện của tấm pin mặt trời, cần phải ngắn mạch mạch cần đo, điều này đòi hỏi phải lắp đặt riêng một công tắc ngắn mạch. Việc ngắn mạch cũng tiềm ẩn nguy cơ tạo ra tia lửa điện. Ngoài ra, để giảm thiểu rủi ro, nên tiến hành thử nghiệm vào ban đêm.

Các chức năng hữu ích trong thực tế

Chức năng so sánh/ Đèn đỏ

Bạn có thể so sánh các kết quả đo với bất kỳ giá trị đã đặt nào. Nếu kết quả không khớp với giá trị đã đặt, đèn đỏ sẽ cảnh báo về sự không đạt yêu cầu.

Dây thử nghiệm có công tắc điều khiển từ xa

Điều này cho phép bạn cấp điện áp đầu ra bằng công tắc trong tay, thao tác với ánh sáng và quan sát kết quả của bộ so sánh bằng đèn LED.

Chống rơi

Thiết kế chắc chắn sẽ không bị vỡ ngay cả khi rơi xuống nền bê tông từ độ cao 1 mét, vì vậy bạn
có thể yên tâm sử dụng.

Thông số kỹ thuật của IR4053 Hioki – Thiết Bị Đo Điện Trở Cách Điện – Insulation Tester

Basic specifications: PVΩ measurement

Accuracy guaranteed: 1 year

Rated output voltage	500 V DC	1000 V DC
Effective maximum indicated value	2000 MΩ	4000 MΩ
Measuring range/ Accuracy	0.200 to 500 MΩ / ±4% rdg. 501 to 2000 MΩ / ±8% rdg.	0.200 to 1000 MΩ / ±4% rdg. 1010 to 4000 MΩ / ±8% rdg.
Other measuring range / Accuracy	0 to 0.199 MΩ / ±2% rdg. ±6 dgt.

Basic specifications: Insulation resistance measurement

Accuracy guaranteed: 1 year

Rated output voltage	50 V DC	125 V DC	250 V DC	500 V DC	1000 V DC
Effective maximum indicated value	100 MΩ	250 MΩ	500 MΩ	2000 MΩ	4000 MΩ
Accuracy 1st effective measuring range MΩ	±4% rdg. 0.200 to 10.00	±4% rdg. 0.200 to 25.0	±4% rdg. 0.200 to 50.0	±4% rdg. 0.200 to 500	±4% rdg. 0.200 to 1000
Lower limit resistance	0.05 MΩ	0.125 MΩ	0.25 MΩ	0.5 MΩ	1 MΩ
Overload protection	600 V AC (10 s)	600 V AC (10 s)	600 V AC (10 s)	600 V AC (10 s)	1200 V DC (10 s)
DC voltage range	4.2 V (0.001 V resolution) to 1000 V (1 V resolution), 4 ranges, Accuracy: ±1.3% rdg. ±4 dgt., (Ranges in excess of 1000 V are not guaranteed for accuracy.)
AC voltage range	420 V (0.1 V resolution)/600 V (1 V resolution), 2 ranges, 50/60 Hz, Accuracy: ±2.3% rdg. ±8 dgt., (Ranges in excess of 600 V are not guaranteed for accuracy.)
Display	Semi-transmissive FSTN LCD with back lighting, Backlight
Response time	Insulation resistance range: 1 second, PVΩ function: 4 seconds (based on in-house tests)
Other functions	Live circuit indicator, automatic electric discharge, automatic DC/AC detection, comparator, drop proof, auto power save
Power supply	AA alkaline batteries (LR6) ×4, Continuous operating time: Approx. 20 hours (based on in-house tests)
Dimensions and mass	159 mm (6.26 in) W × 177 mm H (6.97 in) H × 53 mm (2.09 in) D, Approx. 600 g (21.2 oz) (including batteries, excluding test lead)
Included accessories	TEST LEAD L9787 ×1, Neck strap ×1, Instruction manual ×1, AA alkaline batteries (LR6) ×4

Tải xuống IR4053 Hioki – Thiết Bị Đo Điện Trở Cách Điện – Insulation Tester

Brochure: INSULATION TESTER Series English

Ứng dụng IR4053 Hioki – Thiết Bị Đo Điện Trở Cách Điện – Insulation Tester

Measure the Insulation Resistance of Solar Cell Panels
