GL860 Graphtec Data Logger – Thiết bị ghi dữ liệu đa kênh

Name: GL860 Graphtec Data Logger - Thiết bị ghi dữ liệu đa kênh - TDMK
Brand: Graphtec

Liên hệ

GL860 của Graphtec là Thiết bị thu thập dữ liệu đa kênh (Data logger) dạng module có thể mở rộng từ 20 tới 200 kênh dùng để ghi dữ liệu nhiệt độ, điện áp, độ ẩm và tín hiệu analog trong các ứng dụng R&D, kiểm tra môi trường và test sản phẩm

Danh mục: Thiết bị thu thập dữ liệu đa kênh

Liên hệ báo giá

Tư Vấn Kỹ Thuật

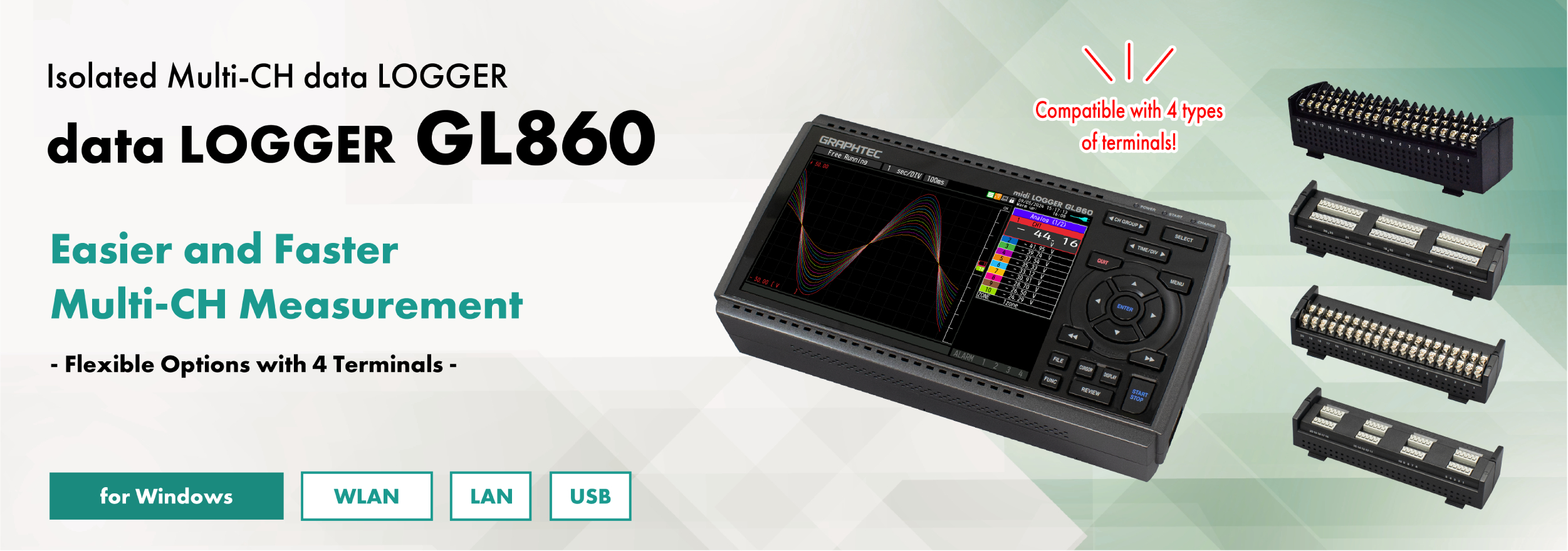

eyecatch-gl860-en_GL860_en

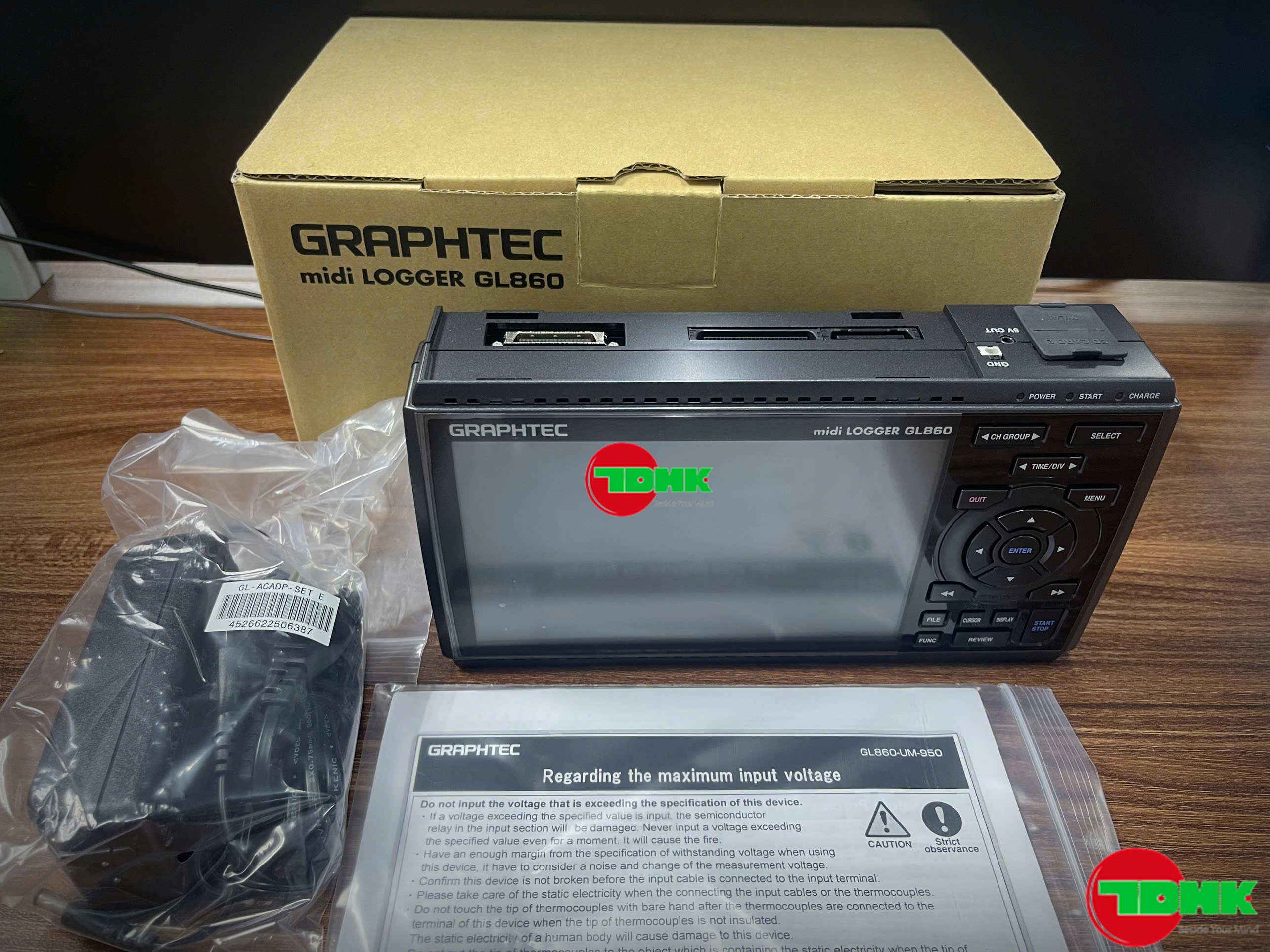

GL860 Graphtec Data Logger | Thiết bị ghi dữ liệu đa kênh

Graphtec GL860 là data logger dạng module có thể mở rộng từ 20 tới 200 kênh dùng để ghi dữ liệu nhiệt độ, điện áp, độ ẩm và tín hiệu analog trong các ứng dụng R&D, kiểm tra môi trường và test sản phẩm. GL860 hỗ trợ tốc độ lấy mẫu lên đến 10 ms, bộ nhớ flash 8GB và giao tiếp USB, LAN hoặc WLAN để giám sát từ xa. GL860 là phiên bản kế tiếp của GL840 với các cải thiện mạnh mẽ khả năng sao lưu dữ liệu, bổ sung chức năng G-REMOTE, nâng cao tính toán liên kênh và tăng độ ổn định. GL860 được tối ưu hóa cho khả năng sử dụng và giám sát từ xa tốt hơn

Xem thêm về Data logger 10 kênh GL260 của Graphtec tại đây!

Bộ ghi dữ liệu đa kênh độc lập GL860 & 4 lựa chọn khối module đầu cuối

*Là phiên bản kể tiếp của GL840!

Có 4 lựa chọn khối module đầu cuối, trong đó có khối với 30 kênh- lần đầu tiên được phát hành.
Có thể mở rộng từ 20 kênh lên tối đa 200 kênh, cho phép đo nhiều thông số khác nhau.
Tương thích với dịch vụ điều khiển từ xa G-REMOTE.
6 tính năng mới:
Khoảng thời gian lấy mẫu nhanh hơn, Chức năng vòng lặp bộ nhớ, Chức năng sao chép CH, Lịch sử báo động, Hoạt động liên CH, Giao tiếp Modbus
Bạn có thể đo lường không dây từ máy tính thông qua thiết bị LAN không dây tùy chọn.

Tất cả các kênh cách ly / đầu vào phổ quát, đa kênh độc lập [Graphtec GL860]

Có thể chọn điện áp, nhiệt độ và độ ẩm cho mỗi kênh đầu vào.
Sử dụng tỷ lệ EU cho các thông số đo lường khác.

Đo lường điện áp	Đo lường nhiệt độ
Hỗ trợ phạm vi hoạt động rộng (từ 20 mV đến 100 V)	Cặp nhiệt điện: K, J, E, T, R, S, B, N, C (W cũ: WRe5-26) RTD: Pt100・JPt100・Pt1000(IEC751) (chỉ hỗ trợ loại 3 dây) Vui lòng sử dụng B-565 để kết nối RTD
Đo lường dòng điện (4 -20 mA)	Đo lường độ ẩm
Điện trở phân lưu (250Ω) có sẵn như một tùy chọn. Được trang bị phạm vi 1-5V chuyên dụng cho phạm vi đo lường Shunt resistance 250Ω (B-551) *Không thể sử dụng với đầu nối không có vít	Cảm biến độ ẩm có sẵn như một tùy chọn. Nguồn điện cho cảm biến cũng được cung cấp từ thiết bị chính. Được trang bị một phạm vi độ ẩm chuyên dụng Humidity sensor (B-530)
Cổng I/O kỹ thuật số có sẵn	Đầu vào Logic/Xung (4 kênh)
Có thể sử dụng I/O kỹ thuật số bằng cách kết nối cáp I/O tùy chọn. Input/Output cable (B-513)	Logic: Tiếp điểm không có điện áp (Tiếp điểm A, Tiếp điểm B, NO, NC), Bộ thu hở, Đầu vào điện áp (Quyết định H.L) Xung: 3 loại lựa chọn (Vòng quay / Đếm số lượng / Tức thời) cho mỗi kênh <Đầu ra cảnh báo: 4 kênh> Có thể thiết lập điều kiện cảnh báo cho mỗi kênh đầu vào. Có thể xuất tín hiệu từ đầu ra 1 đến 4 trong trường hợp có cảnh báo.

Tùy chọn linh hoạt với 4 lựa chọn module đầu cuối của Graphtec GL860

So sánh lựa chọn của 4 dạng module

*Vui lòng tham khảo hướng dẫn sử dụng để biết độ chính xác của phép đo của từng thiết bị đầu cuối.

Điện áp đầu vào tối đa của Graphtec GL860

B-565

< Between +/– terminals (A) >
– Maximum input voltage: 60Vp-p (Range of 20mV to 2V)
110Vp-p (Range of 5V to 100V)
< Between input terminal/input terminal (B) >
– Maximum input voltage: 600Vp-p
– Withstand voltage: 600Vp-p
< Between input terminal/GND (C) >
– Maximum input voltage: 300Vp-p
– Withstand voltage: 2300Vp-p at 1 minute

B-563SL-30 / B-563 / B-563SL

< Between +/– terminals (A) >
– Maximum input voltage: 60Vp-p (Range of 20mV to 2V)
　　　　　　　　 110Vp-p (Range of 5V to 100V)
< Between input terminal/input terminal (B) >
– Maximum input voltage: 60Vp-p
– Withstand voltage: 350Vp-p at 1 minute
< Between input terminal/GND (C) >
– Maximum input voltage: 60Vp-p
– Withstand voltage: 350Vp-p at 1 minute

Mở rộng kênh của cổng đầu vào tín hiệu tương tự của Graphtec GL860

Có thể mở rộng lên tới 200 kênh.

Ví dụ

20 kênh / 30 kênh

40ch trở lên (lên đến 200ch)

Ví dụ về việc mở rộng kênh

Số lượng kênh	20 kênh	30 kênh	40 kênh	50 kênh	100 kênh	200 kênh
GL860	1	1	1	1	1	1
Cáp kết nối cho đầu cuối mở rộng (B-567-05/B-567-20)	–	–	1	1	1	1
Đơn vị cơ sở cho thiết bị đầu cuối đầu vào (B-566)	–	–	2	2	4	7
Đầu cuối 20 kênh*1 (B-565/B-563/B-563SL)	1	–	2	1	2	1
Đầu cuối 30 kênh*1 (B-563SL-30)	–	1	–	1	2	6

*1. Khi sử dụng B-565 với các đầu cuối khác,
Điện áp chịu đựng: điện áp chịu đựng thấp hơn sẽ được áp dụng
Độ chính xác: tùy thuộc vào đầu cuối

Đầu vào và GL860 có thể được mở rộng bằng cách sử dụng cáp kết nối cho đầu cuối mở rộng (50cm / 2m)

*Nếu phép đo bị ảnh hưởng bởi tiếng ồn, hãy làm chậm khoảng thời gian lấy mẫu.

Chức năng sao chép CH hữu ích cho các phép đo đa kênh của Graphtec GL860

Sao chép các thiết lập như đầu vào, phạm vi, bộ lọc, EU, v.v. cùng một lúc.

Thiết lập có thể được thực hiện đơn giản bằng cách chọn một kênh, giúp giảm đáng kể giờ làm việc của con người.

Cài đặt kích hoạt và báo động cũng có thể được sao chép

Khoảng cách lấy mẫu tối đa lên đến 5ms của Graphtec GL860

Có thể đạt được tốc độ lấy mẫu lên tới 5ms khi giới hạn số kênh sử dụng.

Khoảng thời gian lấy mẫu		5 giây	10ms	20ms	50ms	100ms	25 0ms	500m giây	1 giây
Số lượng kênh		1	2	4	10	20	50	100	200
Đo lường	Điện áp / Độ ẩm	●	●	●	●	●	●	●	●
Đo lường	Nhiệt độ	–	–	–	–	●	●	●	●

Bộ nhớ Flash 8GB tích hợp với hỗ trợ thẻ SD của Graphtec GL860

Ví dụ về thời gian ghi (kích thước dữ liệu: 2GB)

Khoảng thời gian lấy mẫu	5ms	10ms	50ms	100ms	200ms	500ms	1 giây	10 giây
Định dạng GBD	15 ngày	24 ngày	47 ngày	54 ngày	108 ngày	270 ngày	366+ ngày	366+ ngày
Định dạng CSV	1 ngày	3 ngày	8 ngày	11 ngày	22 ngày	55 ngày	111 ngày	366+ ngày

*Số liệu chỉ mang tính chất ước lượng. Kích thước tệp dữ liệu thu được là 2GB ở định dạng tệp GBD hoặc CSV trên biểu đồ này.
5ms: 1ch, 10ms: 2ch, 20ms: 4ch, 50ms: 10ch

Chức năng chụp vòng

Dữ liệu gần đây nhất được lưu khi bộ nhớ được cấu hình ở chế độ bộ nhớ vòng. (Số lượng dữ liệu thu thập là 1000 đến 2000000 điểm)

Chức năng bắt giữ rơle

Dữ liệu được lưu liên tục vào nhiều tệp lên đến 2GB mà không bị mất dữ liệu cho đến khi quá trình ghi dừng lại khi bộ nhớ được cấu hình ở chế độ chuyển tiếp.

Chức năng vòng lặp bộ nhớ

Ngoài chức năng chụp chuyển tiếp hiện có, tệp tin cũ nhất sẽ tự động bị xóa trước khi hết dung lượng bộ nhớ.

Trao đổi nóng thẻ nhớ SD

Thẻ SD có thể được thay thế trong quá trình thu thập dữ liệu khi khoảng thời gian lấy mẫu là 100ms hoặc chậm hơn.
*Khi mạng LAN không dây được cài đặt, thẻ nhớ SD không thể được lắp vào khe cắm THẺ SD.

Sao lưu dữ liệu ghi âm

Tệp dữ liệu có thể được tạo định kỳ nhằm mục đích sao lưu dữ liệu trong khi ghi dữ liệu và tệp này sẽ tự động được chuyển sang thiết bị lưu trữ khác trên thiết bị hoặc máy chủ FTP trên mạng.

Khoảng thời gian sao lưu: 1, 2, 6, 12, 24 giờ
Điểm đến của tệp sao lưu: Thẻ nhớ SD hoặc máy chủ FTP
Định dạng tệp dữ liệu: GBD (nhị phân) hoặc CSV (văn bản)

Định dạng CSV khả dụng với phiên bản chương trình cơ sở 1.43 hoặc rater.
• Tốc độ lấy mẫu khả dụng là 100 ms hoặc chậm hơn khi sử dụng định dạng CSV.
• Khi chế độ RING hoặc lấy mẫu đồng bộ xung bên ngoài được chọn để ghi, chức năng sao lưu không khả dụng.
• Thiết bị lưu trữ được chỉ định làm đích ghi dữ liệu đo lường không thể được đặt làm đích truyền của tệp sao lưu.
• Khi sao lưu được bật và định dạng tệp dữ liệu được chỉ định với định dạng CSV, trao đổi thẻ nhớ SD (hoán đổi nóng) và ghi RELAY không khả dụng.

Xác minh tập tin dữ liệu

Đây là chức năng kiểm tra tính toàn vẹn của tệp dữ liệu khi phát lại tệp dữ liệu. Nó so sánh tổng kiểm tra được tạo ra từ tệp dữ liệu và tổng kiểm tra được ghi lại. Khi hai tổng kiểm tra không khớp, tệp dữ liệu có thể bị hỏng hoặc đã bị ai đó thay đổi. Mã tổng kiểm tra được ghi vào tệp khi tệp dữ liệu được tạo bởi đơn vị GL.

Mã check-sum được thêm vào tệp ghi dữ liệu bình thường và cũng là tệp được tạo để sao lưu, ghi vòng hoặc ghi chuyển tiếp. Thêm check-sum khả dụng cho các tệp dữ liệu được tạo ở định dạng GBD. Khi tệp dữ liệu đã ghi được chuyển đổi và lưu bằng phần mềm GL100_240_840-APS hoặc GL-Connection, mã check-sum sẽ không khớp.

Chức năng này có sẵn trong phiên bản phần mềm 1.43 hoặc rater.

Nhiều giao diện PC tùy thuộc vào môi trường đo lường của Graphtec GL860

Kết nối với máy tính của bạn có thể được thực hiện qua USB, mạng LAN không dây hoặc mạng LAN có dây.
*B-568 tùy chọn là bắt buộc đối với kết nối mạng LAN không dây. Kết nối USB là cáp loại AB thông dụng.

Kết nối không dây với PC bằng thiết bị LAN không dây tùy chọn (B-568)

*Thiết bị LAN không dây tùy chọn chỉ có ở một số khu vực nhất định.

Tùy chọn mạng LAN không dây cho phép giao tiếp không dây với các thiết bị khác.

Access Point cho phép kết nối trực tiếp đến PC và các thiết bị thông minh mà không cần bộ định tuyến.
Station cho phép kết nối đến bộ định tuyến mạng LAN không dây. Tùy thuộc vào môi trường, dữ liệu có thể được kiểm tra và email có thể được nhận bằng PC từ xa và các thiết bị thông minh qua Internet.

Kết nối có dây với PC bằng Ethernet (10BASE-T / 100BASE-TX)

Có thể kết nối một-một với máy tính hoặc nhiều kết nối thông qua HUB.

Modbus/TCP

Dữ liệu được ghi lại bởi GL860 có thể được chuyển đến PLC thông qua giao tiếp Modbus.
Điều khiển bắt đầu/dừng ghi của GL860 có sẵn từ PLC. Để biết thêm thông tin về giao tiếp Modbus, vui lòng đăng ký SDK .

**Dịch vụ mới “G-REMOTE” *Có tính thêm phí sử dụng.**

Điều khiển từ xa và thu thập dữ liệu có thể dễ dàng thực hiện bằng trình duyệt web từ bất kỳ đâu có kết nối Internet.
Dữ liệu đã ghi có thể được sao lưu vào máy chủ đám mây chuyên dụng.

Nếu cần Bộ Data logger 10 kênh, bạn có thể tham khảo sản phẩm GL260 tại đây!

Các Data logger Graphtec phổ biến:

Câu hỏi thường gặp cho GL860

Có thể sử dụng cặp nhiệt điện để hiển thị hai chữ số thập phân không?	Phạm vi đo của cặp nhiệt điện có độ phân giải tối thiểu là 0,1°C và không thể thay đổi thành hai chữ số thập phân.
Có yêu cầu nào về độ chính xác đo trong mỗi phạm vi đo không?	Môi trường hoạt động: 23°C±5°C Thời gian chạy thử của thiết bị chính: 30 phút trở lên sau khi bật nguồn Cài đặt bộ lọc: Bật (10) Khoảng thời gian lấy mẫu: 1s/10ch Khác: Nối đất
Có thể đo dòng điện (4-20mA) không?	Để đo dòng điện không đổi ở đầu ra của thiết bị, cần sử dụng điện trở shunt để chuyển đổi điện áp. Trong trường hợp 4-20 mA, điện trở shunt 250 Ω có thể chuyển đổi điện áp thành 1-5 V, đây là phạm vi đo khả dụng của thiết bị này. Do đó, bạn nên sử dụng thiết bị theo cài đặt này. Nếu đầu ra của thiết bị không phải là dòng điện không đổi, thì không thể đo dòng điện bằng điện trở shunt. Trong trường hợp này, bạn cần sử dụng đồng hồ kẹp hoặc thiết bị tương tự để chuyển đổi điện áp trước khi đo. Nếu bạn cần điện trở shunt 250Ω (B-551), bạn có thể mua thêm bằng cách liên hệ với nhà phân phối Graphtec tại đây.
Có thể đo dòng điện xoay chiều không?	òng điện xoay chiều có thể được đo bằng các phương pháp sau: Sử dụng đồng hồ kẹp có bán sẵn trên thị trường Sử dụng đồng hồ kẹp có đầu ra analog và kết nối nó với đầu vào analog của bộ khuếch đại. Để biết chi tiết về phương pháp kết nối, hãy tham khảo mục “2.5 Phương pháp kết nối cáp đầu vào tín hiệu” trong Sổ tay vận hành. Khi cài đặt EU (cài đặt tỷ lệ), có thể ghi lại giá trị này dưới dạng giá trị dòng điện.
GL260 khác GL240 như thế nào?	Graphtec GL260 là phiên bản kế thừa nâng cao của GL240, giữ nguyên các tính năng đo đa kênh nhưng cải thiện mạnh mẽ khả năng sao lưu dữ liệu, bổ sung chức năng G-REMOTE, nâng cao tính toán liên kênh và tăng độ ổn định. GL260 được tối ưu hóa cho khả năng sử dụng và giám sát từ xa tốt hơn
Khoảng thời gian lấy mẫu nhanh nhất (thời gian ghi) là bao nhiêu?	Tốc độ nhanh nhất là 5ms và số lượng kênh đầu vào là 1CH. Số lượng CH đo lường và khoảng thời gian lấy mẫu có thể cài đặt được hiển thị bên dưới. Nếu dữ liệu dao động do nhiễu, hãy điều chỉnh khoảng thời gian lấy mẫu tại đó bộ lọc kỹ thuật số được bật.
Tập tin GBD là gì?	Graphtec Binary Data, một định dạng dữ liệu nhị phân dành cho các thiết bị đo của chúng tôi. Dữ liệu này có thể được phát lại bởi các thiết bị và phần mềm tương thích của Graphtec.

Ứng dụng của của GL860

Kiểm tra nhiệt độ trong nông nghiệp [Vườn ươm] hay trong Vận tải bằng xe lạnh
Giám sát nhiệt độ lò
Kiểm tra môi trường phòng lab
Data logging trong dây chuyền sản xuất

So sánh GL860 và GL840

	GL860 (New model)	GL840 (Old model)
Remote Control service	G-REMOTE	N/A
Alarm History	Easy search of abnormal event dates and time history	N/A
Calculation	Inter-CH (Formula using coefficients and 4-point input are available) Statistical	Inter-CH, Statistical
WEB Service Function	500ms update (approx. 6 times fast)	3s update
Hide Unnecessary Menu	YES	N/A
Memory Loop Function	Enables recording for a longer period of times	N/A
HeLP QR Code	YES	N/A

Tính năng	Cải thiện khả năng vận hành
Chức năng đầu ra báo động Chức năng lịch sử báo động Cải thiện tính toán Inter-CH AUTO span Chế độ ổ đĩa USB 3 loại nguồn điện	Chức năng máy chủ Web được tăng tốc Thiết lập dạng sóng được đơn giản hóa Ẩn các menu không cần thiết Hiển thị mã QR HELP Cải thiện khả năng hiển thị (Cải thiện độ bão hòa hiển thị và cây MENU / Phông chữ mới)

Phần mềm ứng dụng

Với PC

Phần mềm hiệu suất cao

GL28-APS

Phần mềm ứng dụng kết nối GL series với PC. Nó thực hiện cài đặt, ghi và quản lý dữ liệu đã thu thập.

GL-Connection

Kết nối GL series và PC qua LAN / USB để quản lý dữ liệu ghi.

GL28-APS

Ver.1.10 (Latest version)

Date of updated	23 Oct, 2024
Supported Products	GL860 / GL840 / GL260 / GL240
Supported OS	Windows 11 (64bit) Windows 10 (32bit/64bit)
Downloading files	Software	GL28-APS V110.zip (229,810KB) Support 6 languages: Chinese, English, French, German, Japanese and Korean
	User manual	APS(GL28)-UM-152-01.pdf (5,580KB)

GL-Connection

* It is for firmware version 2.0 or later and has a new type of user interface.

Date of updated	11 Dec, 2024
Supported Products	GL7000 / GL2000 / GL980 / GL860 / GL840 / GLT400 / GL260 / GL240
Supported OS	Windows 11 (64bit) Windows 10 (32bit / 64bit)
Downloading files	Software	Chinese	GL-Connection-C_V271.zip (32,957KB)
		English	GL-Connection-E_V271.zip (32,958KB)
		French	GL-Connection-F_V271.zip (32,961KB)
		German	GL-Connection-G_V271.zip (32,963KB)
		Korea	GL-Connection-K_V271.zip (32,959KB)
	User Manual		APS(GL-Connection)-UM-159-12.pdf (26,386KB)

GL860 Specifications

Item		Description
Number of analog inputs		Maximum 200ch available for 1 terminal(20ch/30ch) or extension unit
External input/ output ^※1	Input	Trigger or Sampling (1 channel), Logic/Pulse (4 channels) Voltage range ：0 – ＋24V（common ground）　　 Input signal: No-voltage contact (a-contact, b-contact, NO, NC), Open collector, Voltage input
External input/ output ^※1	Output	Alarm (4ch) Output signal: Open collector (pull-up to 5V by 10kΩ resistor)
Sampling interval		5ms – 1h（5ms – 50ms is available for voltage and humidity, Number of channels is limited, external^※1
TIME / DIV		1s – 24h
Trigger function	Repeat action	Off・On
	Trigger type	Start: Data capture starts when a trigger is generated. Stop: Data capture stops when a trigger is generated.
	Trigger setting	(Start / Stop) Off, Level, Alarm, External, Time, Date, Week
Alarm function	Alarm judgment mode	Detection method: Level, Edge Analog channel judgment mode: H (↑), L (↓), Window In, Window Out Logic channel judgment mode: H (↑), L (↓) Pulse channel judgment mode: H (↑), L (↓), Window In, Window Out Calculation channel judgment mode: H (↑), L (↓), Window In, Window Out
Pulse input	Measurement mode	Rotation count (RPM) mode Accumulating count mode Instant count mode
Pulse input	Maximum number of pulse inputs	Maximum input frequency : 50kHz Maximum number of count : 50kC/sampling (16-bit counter)
PC I/F		USB2.0 (Hi-speed), Ethernet (10BASE-T / 100BASE-TX), Wireless LAN(using B-568 option) * B-568 is available in limited region.
Storage device	Internal	Built-in 8GB Flash Memory *2
	External *3	One SD card slot (Support SDHC memory card, up to 32GB) 23
	Saved contents	Setup conditions Measured data Screen copy
Operating environment		0 to 45 ºC, 5 to 85 % RH (0 to 40°C when operated in batteries/15 to 35°C when a battery is charging)
Power supply	AC adapter	AC100 – 240V / 50 – 60Hz
	DC input	DC8.5 – 24V (Max. 26.4V)
	Battery pack *Optional item	DC7.2V (2875ｍAh) (*Two packs can be mounted)
Power consumption		36VA or lower (When using the AC adapter, the LCD is on, During recharging battery, AC100V)
Vibration- tested conditions		Equivalent to Equivalent to Automobile parts Type 1 Class A Buzzer

Software specifications for PC

Item	Description
Model name	GL28-APS
Supported OS	Windows 11 (64bit) / 10 (64bit/32bit)
Functions	Control the GL series, Real-time data capture, and Data format conversion
Number of groups	Max. 4 groups
Number of CHs per 1 group	Depends on connected modules
Maximum number of channels	1000 ch maximum
Settings control	AMP settings, capture settings, trigger/alarm settings, report settings, others
Recording data	Real-time data (CSV, GBD Binary) Data in Internal memory or SD memory card (CSV, GBD binary)
Display	Analog waveforms, logic waveforms, pulse waveforms, digital values
Display modes	Y-T View, Digital View, X-Y View between Cursors (only during replay)
File conversion	Between cursors, All data
Monitor functions	Alarm monitor enables sending of email to the specified address
Statistic/History	Displays maximum, minimum and average values during measurement
Report function	Enables creation of daily or monthly files

Wireless LAN unit B-568 (option) specifications

Item	Description
Model number	B-568* Available in limited regions.
Communication method	Wireless communication
Installation	Mounted in SD CARD slot * When the wireless unit is inserted, the SD memory card cannot be inserted into the SD CARD slot.
Wireless LAN standard	IEEE802.11b / g / n
Function	Control from PC, data transfer to PC, control and data transfer from smartphone/tablet For access point: Local control and transfer are possible. For station: In addition to local, remote control and transfer using G-REMOTE is also possible. Communication range: Approx. 40 m Communication range depends on the obstacles and the surrounding environmental conditions. WPS: Push button method / PIN method Encryption function: WEP64, WEP128, WPA-PSK/WPA 2-PSK (TKIP/AES) WPA/WPA2 and TKIP/AES are automatically selected.

Humidity Sensor B-530 (option) Specifications

Item	Description
Allowable temperature range	–25 to +80°C
Allowable humidity range	0 to 100% RH
Relative humidity measurement accuracy	±3% RH (5 to 98% RH at 25°C)
Method	Capacitance method
Relative humidity measurement accuracy (5 to 98%)	Measurement environment	Measurement accuracy
	0 – 10℃	±5％ RH
	1 – 20℃	±4％ RH
	20 – 30℃	±3％ RH
	30 – 40℃	±4％ RH
	40 – 50℃	±5％ RH
	50 – 60℃	±6％ RH
	60 – 70℃	±7％ RH
	70 – 80℃	±8％ RH
	Measurement accuracy at 60°C or more is a reference value.
Response time	15 sec. (90% response when membrane filter is installed)
Sensor output	0 to 1 VDC
External dimensions	φ14 × 80 mm (excluding cable)
Cable length	3ｍ
Sensor power source	DC+5V – +16V
Power consumption	approx. 4 mA

*Only one B-530 can be connected to GL860

GL860 External Dimensions (When B-565 & B-568 are attached)

Scale: mm
Tolerance: ±3mm

GL860 External Dimensions (When B-563SL-30 & B-568 are attached)

*Scale: mm
Tolerance: ±3mm

GL860 External Dimensions (When B-563 & B-568 are attached)

*Scale: mm
Tolerance: ±3mm

GL860 External Dimensions (When B-563SL & B-568)

Scale: mm
Tolerance: ±3mm

GL860 Terminals

WITHSTAND HIGH-VOLTAGE HIGH-PRECISION TERMINAL (B-565) / Extension Terminal Base (B-566)

30CH SCREW LESS INPUT TERMINAL (B-563SL-30) / Extension Terminal Base (B-566)

20CH INPUT TERMINAL (B-563) / Extension Terminal Base (B-566)

20CH SCREW LESS INPUT TERMINAL (B-563SL) / Extension Terminal Base (B-566)

Extension Terminal Base (B-566)

When connecting two Extension Terminal Bases (B-566)
