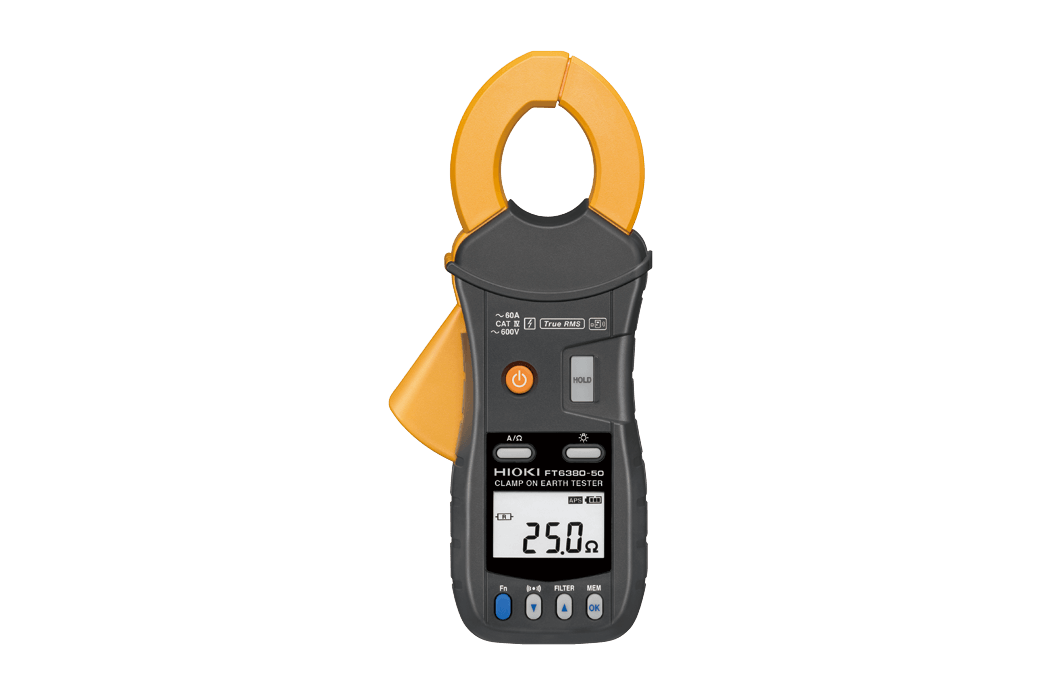

FT6380-50 Hioki – Thiết Bị Đo Điện Trở Đất Hioki – Clamp on Earth Tester

Name: FT6380-50 Hioki - Thiết Bị Đo Điện Trở Đất Hioki - Clamp on Earth Tester - TDMK
Brand: Hioki

Liên hệ

FT6380-50 Hioki là Thiết bị đo điện trở đất (Clamp-on Earth Tester), cung cấp chức năng đo dòng điện xoay chiều và có thể đo dòng điện từ dòng rò rỉ vài mA đến dòng tải lên đến 60 A.

Danh mục: Thiết bị kiểm tra an toàn điện

Liên hệ báo giá

Tư Vấn Kỹ Thuật

FT6380-50 Hioki – Thiết Bị Đo Điện Trở Đất Hioki – Clamp on Earth Tester

FT6380-50 Hioki - Thiết Bị Đo Điện Trở Đất Hioki - Clamp on Earth Tester

Máy đo điện trở nối đất dạng kẹp cột dễ sử dụng với hàm kẹp siêu mỏng.

FT6380-50 đo điện trở nối đất một cách đơn giản bằng cách kẹp vào nhiều dây nối đất. Không cần thanh nối đất phụ trợ và không cần phải ngắt dây nối đất khỏi thanh nối đất. Cảm biến nhỏ gọn, có kích thước nhỏ có thể được sử dụng để kẹp dây nối đất một cách dễ dàng, đồng thời cung cấp chức năng đo dòng điện xoay chiều và có thể đo dòng điện từ dòng rò rỉ vài mA đến dòng tải lên đến 60 A.

Dễ thôi! Chỉ cần kết nối bộ chuyển đổi không dây Z3210 tùy chọn với nhạc cụ tương thích Hioki của bạn để biến nó thành thiết bị sẵn sàng kết nối Bluetooth®.

Kết nối không dây các thiết bị tương thích với Hioki bằng thao tác kết nối đơn giản.

Truyền các giá trị đo được đến máy tính bảng hoặc điện thoại thông minh của bạn.

Xem thêm các sản phẩm khác của Hioki tại đây!

Tính năng của FT6380-50 Hioki – Thiết Bị Đo Điện Trở Đất Hioki – Clamp on Earth Tester

Dễ dàng chuyển dữ liệu đo lường sang điện thoại thông minh hoặc máy tính bảng của bạn bằng ứng dụng miễn phí GENNECT Cross hoặc sang tệp Excel®. (Cần có bộ chuyển đổi không dây Z3210)
Đo điện trở nối đất cho hệ thống đa nối đất
Đo dòng rò với độ chính xác tuyệt đối nhờ độ nhạy cao 0,01 mA (ở dải đo 20,00 mA).
Đo dòng tải trong phạm vi lên đến 60,0 A.
Kẹp ở điểm hẹp nhất

Mã đặt hàng:

FT6380-50	Bộ chuyển đổi không dây Z3210 không được bao gồm.
FT6380-90	Được bán kèm với bộ chuyển đổi không dây Z3210

Xem các phụ kiện của FT6380-50 Hioki – Thiết Bị Đo Điện Trở Đất Hioki – Clamp on Earth Tester tại đây!

Đo lường các hệ thống đa nối đất

Kẹp vào dây nối đất. Thiết bị có hai lõi để tiêm điện áp và đo dòng điện.

Bộ chuyển đổi điện áp tiêm một điện áp xác định vào hệ thống đa nối đất.
Từ điện áp xác định và dòng điện đo được, tổng điện trở vòng mạch được tính theo phương trình sau: Rx + 1/ [ (1/R1) + (1/R2) + (1/R3) + (1/R4) + … ] = V/I

Trong một hệ thống đa nối đất điển hình, giá trị điện trở song song đủ nhỏ để có thể bỏ qua và phương trình như đã đề cập ở bên trái có thể được mô phỏng như sau: Rx = V/I

Kẹp vào điểm hẹp nhất!

Hai hàm kìm cực mỏng chỉ 0,79 inch (20mm) giúp bạn hoàn thành công việc một cách dễ dàng và hiệu quả.

Truyền dữ liệu thông qua giao tiếp không dây Bluetooth®

Máy FT6380-50 mới tương thích với Bộ chuyển đổi không dây Z3210 (tùy chọn).

Khi Z3210 được cài đặt, chức năng giao tiếp không dây Bluetooth® sẽ được kích hoạt.

Dữ liệu đo có thể được chuyển đến ứng dụng GENNECT Cross miễn phí chuyên dụng hoặc các tệp và báo cáo Excel® của bạn.

Xem chi tiết về Bộ chuyển đổi không dây Z3210

Dễ dàng chuyển dữ liệu đo lường sang tệp Excel®

Chức năng Nhập trực tiếp Excel® cho phép bạn nhập trực tiếp và tự động các giá trị đo vào tệp Excel® ngay sau khi chức năng giữ tự động của thiết bị được kích hoạt. (Cần có Bộ chuyển đổi không dây Z3210)

Tạo báo cáo tức thì bằng ứng dụng miễn phí (GENNECT Cross)

GENNECT Cross, một ứng dụng miễn phí được thiết kế dành riêng cho các thiết bị đo của Hioki, cho phép bạn kiểm tra và quản lý kết quả đo cũng như tạo báo cáo.

Phần mềm cung cấp một loạt chức năng giúp quản lý dữ liệu tại hiện trường, bao gồm chụp ảnh vị trí đo, đặt kết quả đo lên ảnh và lưu ghi chú viết tay.

Ở mẫu FT6381 trước đây, chỉ có Android được hỗ trợ thông qua một ứng dụng riêng biệt, nhưng mẫu mới hỗ trợ GENNECT Cross, cho phép người dùng tạo báo cáo cùng với các phép đo từ các thiết bị khác.

Cần có bộ chuyển đổi không dây Z3210 tùy chọn.Nhấp vào đây để biết thêm chi tiết về GENNECT Cross

Chức năng báo động

Cài đặt báo động để nhận thông báo bằng âm thanh và hình ảnh khi giá trị điện trở hoặc dòng điện vượt quá ngưỡng.

Độ chính xác và khả năng lặp lại cao

Các tấm chắn từ được thiết kế tốt sẽ loại bỏ từ thông rò rỉ giữa hai lõi, điều thường ảnh hưởng đến độ chính xác của phép đo.

Màn hình LCD với đèn nền đẹp

Với đèn nền sáng, bạn có thể dễ dàng đọc giá trị đo ngay cả ở những nơi tối.

Dung lượng lưu trữ lớn (lên đến 2.000 dữ liệu)

Bạn có thể lưu trữ tối đa 2.000 giá trị đo tại hiện trường và truy xuất chúng sau này tại văn phòng.

Thông số kỹ thuật của FT6380-50 Hioki – Thiết Bị Đo Điện Trở Đất Hioki – Clamp on Earth Tester

Measurement principle	Instrument has two cores for voltage injection and current measurement. From the defined voltage and measured current, the total circuit loop resistance is calculated Note: For multi grounded systems only. In a multi-grounded system, the larger the number of grounding poles, the more accurate the measured value.
Earthing resistance range	0.20 Ω (0.01 Ω resolution) to 1600 Ω (20 Ω resolution), 10 ranges, Zero suppression: Less than 0.02 Ω, Accuracy: ±1.5 % rdg. ±0.02 Ω
AC Current range	20.00 mA (0.01 mA resolution) to 60.0 A (0.1 A resolution), 5 ranges, Zero suppression: Less than 0.05 mA, Accuracy: ±2.0 % rdg. ±0.05 mA (30 Hz to 400 Hz, True RMS), Crest factor 5.0 or less (for the 60 A range, 1.7 or less)
Maximum input current (Current measurement)	100 A AC continuous, AC 200 A for 2 minutes or shorter (at 50 Hz/60 Hz, requires derating at frequency)
Maximum rated terminal-to-ground voltage	600 VAC measurement category IV (anticipated transient overvoltage 8000 V)
Memory function	2000 data
Alarm function	For resistance measurement and current measurement, Beeps when measured value is less than or greater than threshold.
Harmonic levels	[With Z3210 installed] Current harmonic levels up to 30th, Content factor, Total harmonic distortion ratio *Harmonics can be displayed with our free app GENNECT Cross.
Other functions	Data hold, Backlight, Filter, Auto power save, Wireless communication (without Z3210 installed))
Display	LCD, Max. 2,000 count Display refresh rate: Approx. 2 times/sec.
Dust-proof and waterproof	IP40 (EN60529) With Jaws Closed
Power supply	LR6 alkaline battery × 2
Continuous operating time	Approx. 40 hours (25 Ω measurement, backlight off, without Z3210 installed) Approx. 35 hours (25 Ω measurement, backlight off, with Z3210 installed and using wireless communications)
Maximum measurable conductor diameter	φ 32 mm (1.26 in)
Dimensions and mass	73 mm (2.87 in) W × 218 mm (8.58 in) H × 43 mm (1.69 in) D, 620 g (21.9 oz)
Included accessories	Carrying case, Resistance check loop (1 Ω±2%, 25Ω±1%), Strap, LR6 alkaline battery × 2, Instruction manual
