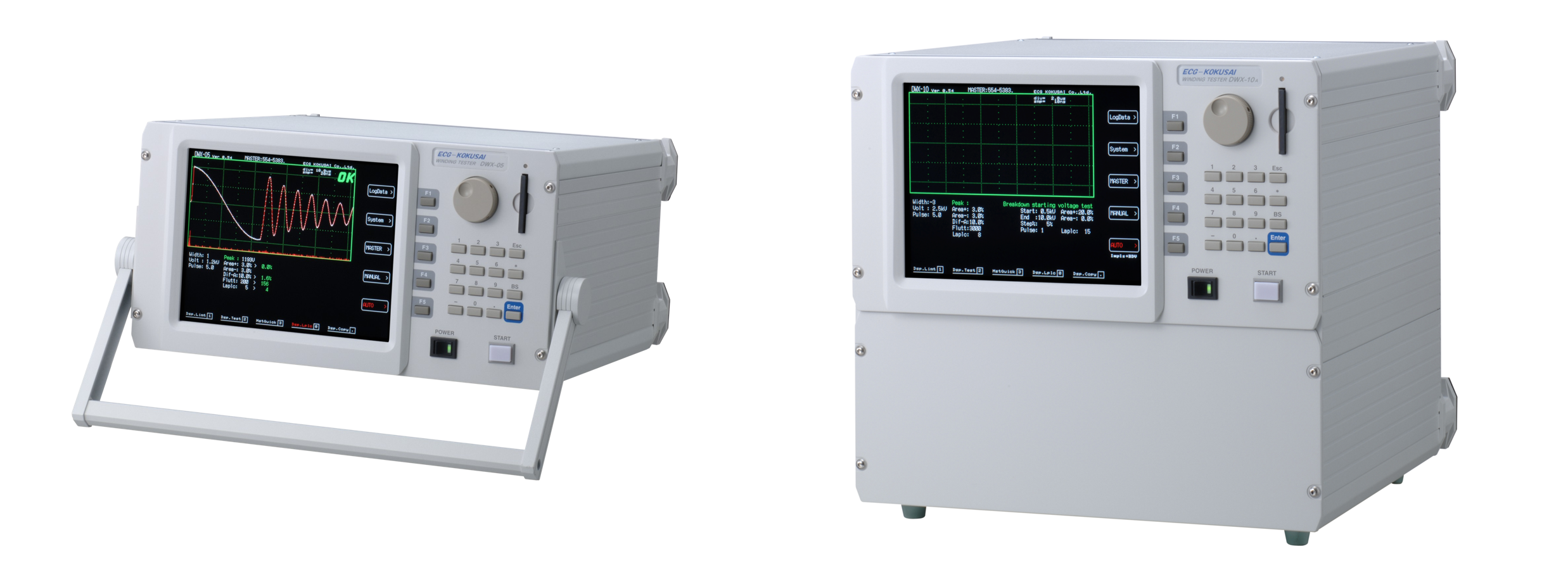

DWX Series Impulse Winding Tester ECG-Kokusai – Máy kiểm tra xung cuộn dây
DWX-01A (1000V) | DWX-05A (5000V) | DWX-10A(10000V)
Kiểm tra cuộn dây có độ tự cảm thấp chắc chắn! – Hiển thị dạng sóng rõ ràng của cuộn dây 10μH!

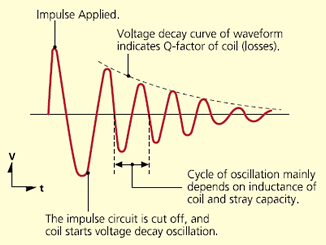

Với yêu cầu nâng cao về công nghệ thu nhỏ và tần số cao của các sản phẩm cuộn dây, máy thử DWX được thiết kế để kiểm tra các cuộn dây khác và cuộn dây có độ tự cảm thấp được sử dụng trong các linh kiện điện tử cao cấp. Thông qua việc sử dụng nguồn điện xung với công tắc tốc độ cao, mạch đầu vào hiệu quả cao và mạch lấy mẫu A/D tốc độ cao, máy kiểm tra DWX có thể đưa ra giải pháp mới cho các thử nghiệm cuộn dây có độ tự cảm thấp.
Tính năng DWX Series: DWX-01A, DWX-05A, DWX-10A
Máy thử nghiệm cải tiến này cung cấp một giải pháp mới để thử nghiệm cuộn dây có độ tự cảm thấp.
- Với yêu cầu tiên tiến về thu nhỏ và công nghệ sản xuất cuộn dây tần số cao, máy thử DWX được thiết kế để kiểm tra các cuộn dây khác và cuộn dây có độ tự cảm thấp được sử dụng trong các linh kiện điện tử cao cấp. Thông qua việc sử dụng nguồn điện xung với công tắc tốc độ cao, mạch đầu vào hiệu quả cao và mạch lấy mẫu A/D tốc độ cao, máy kiểm tra DWX có thể đưa ra giải pháp mới cho các thử nghiệm cuộn dây có độ tự cảm thấp.
Công nghệ tiên tiến của nó cho phép quan sát dạng sóng hoàn chỉnh và phóng điện một phần bằng bộ chia điện trở.
- Bộ chia điện áp hiệu suất cao cho phép mạch đầu vào DWX của dạng sóng xung tạo ra dạng sóng hoàn chỉnh mà không có bất kỳ biến dạng nào. Đồng thời, nó còn giúp cải thiện độ nhạy và khả năng phát hiện phóng điện cục bộ.
(Độ nhạy phát hiện của DWX được cải thiện so với dòng DW & DWS của chúng tôi, ngoại trừ DW-9505F).
Tốc độ lấy mẫu cao 100 MHz mang lại kết quả kiểm tra có độ nhạy và độ chính xác cao.
- Việc lấy mẫu A/D tốc độ cao giúp xác minh đáp ứng xung cực ngắn của cuộn dây có độ tự cảm thấp. Đồng thời, lấy mẫu 8 kByte, với khả năng phân tích dữ liệu được tinh chỉnh cao, có thể nắm bắt chính xác sự khác biệt tinh tế trong các dạng sóng.
Lượng phóng điện cục bộ tính theo phương pháp Laplacian được hiển thị rõ ràng trong một cửa sổ phụ riêng biệt.
- Phương pháp Laplacian được sử dụng tính toán phóng điện cục bộ (PD) được tạo ra bởi xung điện áp cao. PD này, được trừu tượng hóa từ sóng điện áp, hiển thị trực quan biểu đồ thanh trong một cửa sổ phụ riêng biệt, mang lại khả năng xem dễ dàng và thoải mái.

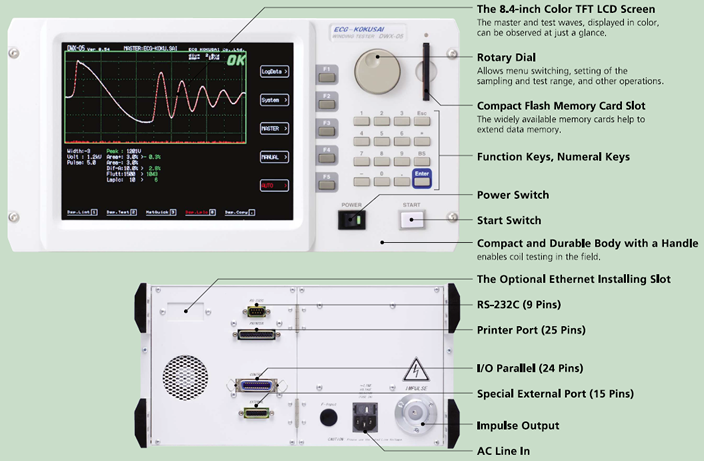

Màn hình TFT LCD màu 8,4 inch hiển thị rõ ràng dạng sóng và dễ quan sát.
Có thể chọn sự kết hợp giữa các phương pháp so sánh Khu vực, Khu vực và Độ rung đã được chứng minh của chúng tôi để thực hiện thử nghiệm ngắn lớp.
- Tất cả các loại cuộn dây đều có thể được đánh giá bằng cách chọn kết hợp nhiều phương pháp thử nghiệm khác nhau: So sánh kích thước khu vực, So sánh kích thước khu vực vi sai, Phát hiện giá trị rung (Phóng điện Corona) và Phát hiện giá trị Laplacian và Giá trị Laplacian (Phóng điện Corona). (* Chỉ có thể chọn tùy chọn Phát hiện giá trị rung và Phát hiện giá trị Laplacian.)
Thiết bị bộ nhớ flash nhỏ gọn được trang bị cung cấp bộ nhớ không giới hạn cho dữ liệu chính.
