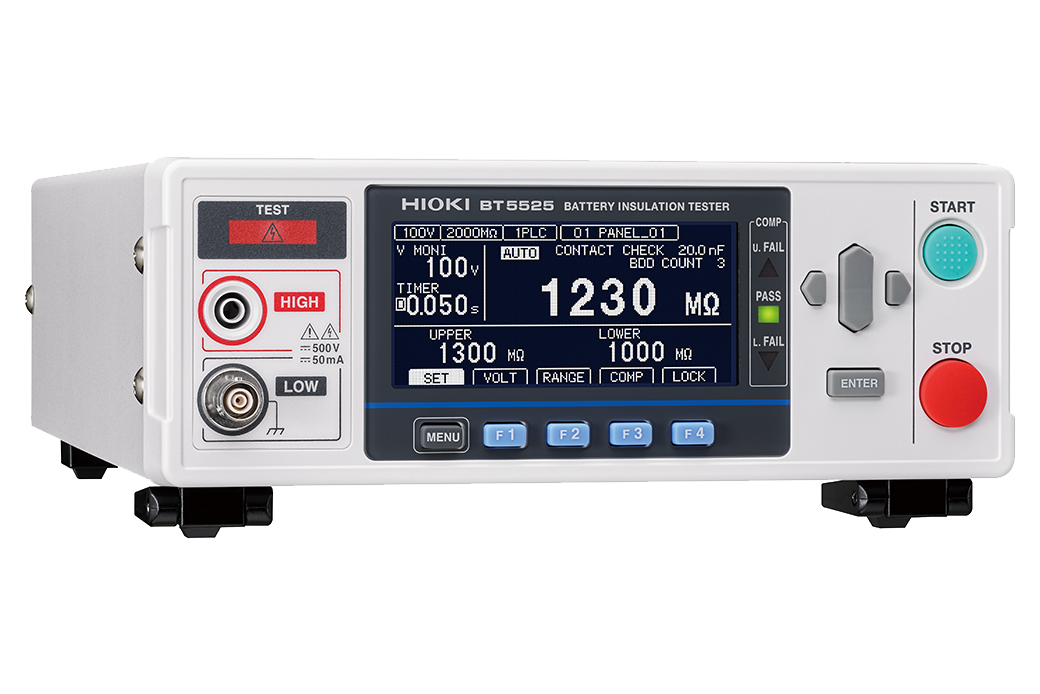

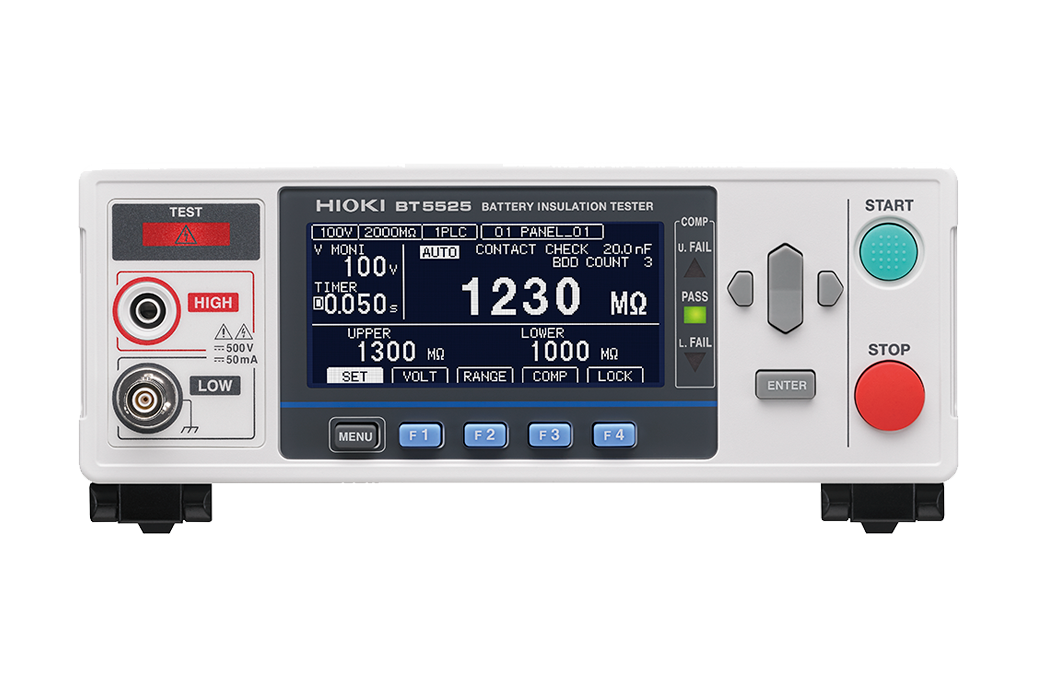

BT5525 Hioki – Thiết bị kiểm tra cách điện pin – Battery Insulation Tester

Name: BT5525 Hioki - Thiết bị kiểm tra cách điện pin - Battery Insulation Tester - TDMK
Brand: Hioki

Liên hệ

BT5525 của Hioki là Thiết bị kiểm tra cách điện pin (Battery Insulation Tester), có thể ngăn chặn việc vận chuyển các loại pin có khuyết tật tiềm ẩn, có thể dẫn đến cháy nổ.

Danh mục: Thiết bị kiểm tra an toàn điện

Liên hệ báo giá

Tư Vấn Kỹ Thuật

BT5525 Hioki – Thiết bị kiểm tra cách điện pin – Battery Insulation Tester

Phát hiện các chất gây ô nhiễm có thể dẫn đến lỗi.
Nâng cao hiệu suất pin thông qua thử nghiệm tốc độ cao.

BT5525 Hioki có thể ngăn chặn việc vận chuyển các loại pin có khuyết tật tiềm ẩn, có thể dẫn đến cháy nổ.

Đây là phần giới thiệu về các chức năng của “THIẾT BỊ KIỂM TRA CÁCH ĐIỆN PIN BT5525” mới dành cho dây chuyền sản xuất pin. Chức năng BDD, giám sát các điện áp và dòng điện nhỏ, phát hiện các chất lạ lẫn trong quá trình sản xuất, và ứng dụng PC tiện lợi cho phép xem dạng sóng, sẽ được giải thích trong khi thực hiện phép đo thực tế!

Xem thêm các sản phẩm khác của Hioki tại đây!

Tính năng của BT5525 Hioki – Thiết bị kiểm tra cách điện pin – Battery Insulation Tester

Lý tưởng cho dây chuyền sản xuất pin.
Chức năng BDD giúp phát hiện các sự cố ngắn mạch nhỏ do nhiễm bẩn trước khi pin được vận chuyển.
Kiểm tra điện trở cách điện ổn định ngay cả trong môi trường nhiều tiếng ồn.
Hiệu suất chi phí cao nhờ giá cả phải chăng, khả năng kiểm tra tốc độ cao và kích thước nhỏ gọn.
Chức năng kiểm tra tiếp xúc giúp giảm số lượng kết quả âm tính giả do sự cố thiết bị gây ra.

Mã đặt hàng: BT5525

Xem các phụ kiện của BT5525 Hioki – Thiết bị kiểm tra cách điện pin – Battery Insulation Tester tại đây!

Kiểm tra điện trở cách điện ổn định, ngay cả trong môi trường nhiều tiếng ồn.

Hioki đã thành công trong việc giảm thiểu đáng kể ảnh hưởng của nhiễu bên ngoài bằng cách tận dụng công nghệ đo điện trở cách điện và chuyên môn thiết kế được tích lũy qua nhiều năm.

Kết quả là, BT5525 có thể thực hiện kiểm tra điện trở cách điện ổn định, không biến đổi ở mức chất lượng cho phép phát hiện các đoản mạch bên trong do nhiễm bẩn gây ra.

Ngăn ngừa việc phải làm lại bài kiểm tra do phán đoán sai lầm.

BT5525 cung cấp chức năng kiểm tra tiếp xúc để xác định xem thiết bị đã tiếp xúc đúng cách với mạch cần kiểm tra hay chưa bằng cách đo điện dung giữa các cực đo (điện dung ký sinh và điện dung của mạch cần kiểm tra).

Lý tưởng để kiểm tra điện trở cách điện trước khi đổ dung dịch điện phân vào pin.

Thiết bị BT5525 kiểm tra độ cách điện giữa các điện cực trước khi đổ đầy chất điện phân vào các cell pin. Điện áp kiểm tra tối đa của thiết bị là 500 V. Nó cũng có thể thực hiện kiểm tra độ cách điện giữa các điện cực của module/bộ pin và vỏ thiết bị.

Rút ngắn chu kỳ sạc với dòng điện sạc tối đa 50 mA.

Máy BT5525 có khả năng sạc nhanh lên đến 50 mA và xả điện tích dư nhanh ở mức 40 mA. Hiệu suất sạc và xả được cải thiện đáng kể giúp tăng tốc độ kiểm tra, đẩy nhanh quá trình sạc khoảng 25 lần so với các mẫu trước đó và xả khoảng 4 lần. Nhờ vậy, nó có thể rút ngắn thời gian kiểm tra điện trở cách điện cho pin, loại pin mà các nhà sản xuất đang sản xuất với dung lượng ngày càng cao.
*So với máy kiểm tra điện trở cách điện ST5520 của Hioki.

Kích thước nhỏ gọn giúp dễ dàng tích hợp BT5525 vào các hệ thống khác.

Dựa trên nhiều năm kinh nghiệm trong thiết kế sản phẩm, Hioki đã mang đến hiệu năng cao trong một thiết kế nhỏ gọn. Thiết bị có thể được tích hợp vào các hệ thống thử nghiệm, giúp giảm kích thước tổng thể. Các nhà sản xuất có thể triển khai các hệ thống thử nghiệm nhỏ gọn để tận dụng tối đa không gian sản xuất hạn chế.

Đầu tư vào chất lượng với chi phí hợp lý

Chức năng và hiệu suất của BT5525 làm cho nó trở thành một giải pháp tiết kiệm chi phí nhờ sự cân nhắc kỹ lưỡng đến các yêu cầu kiểm tra điện trở cách điện của pin. Sự dao động về điện áp và dòng điện trong quá trình kiểm tra điện trở cách điện có thể được theo dõi bằng một ứng dụng PC chuyên dụng.

Thiết bị có thể xuất ra điện áp kiểm tra lên đến 500 V. Thiết bị đáp ứng các điều kiện kiểm tra điện trở cách điện cho mọi loại pin, từ pin lớn được sử dụng trong xe điện (EV) đến các cell pin nhỏ.

Ứng dụng máy tính để phân tích dạng sóng

Ứng dụng miễn phí dành cho máy tính của Hioki có thể được sử dụng để xem xét các biến động về điện áp và dòng điện.

Khả năng xem xét dạng sóng rất hữu ích khi phân tích kết quả thử nghiệm và khi xác định các giá trị tham chiếu để đánh giá đường dây thử nghiệm.

Vì dữ liệu có thể được xuất ra ở định dạng CSV, nên dạng sóng cũng có thể được xem xét trong các ứng dụng khác, ví dụ như Excel.

Thông số kỹ thuật của BT5525 Hioki – Thiết bị kiểm tra cách điện pin – Battery Insulation Tester

Chức năng chính	Kiểm tra điện trở cách điện Chức năng phát hiện sự cố (BDD) Chức năng kiểm tra tiếp điểm
Thông số kỹ thuật đầu ra	Điện áp đầu ra: 25 V đến 500 V, Độ phân giải cài đặt 1 V Dòng sạc (Chức năng giới hạn dòng): 50 µA đến 50 mA123, Độ phân giải cài đặt tối thiểu 10 μA Dòng ngắn mạch: 60 mA hoặc nhỏ hơn Dòng xả: 40 mA hoặc lớn hơn 1: Các ràng buộc liên quan đến bộ tạo đầu ra sẽ dẫn đến lỗi, khiến việc đo không thể thực hiện được, nếu kết nối tải điện dung khoảng 50 μF hoặc lớn hơn trong khi sử dụng cài đặt giới hạn dòng là 5,1 mA hoặc lớn hơn. 2: Khi sử dụng cài đặt giới hạn dòng là 5,1 mA hoặc lớn hơn, phép đo sẽ bị dừng bắt buộc nếu điện áp đầu ra không đạt ít nhất 20 V sau 200 ms kể từ khi bắt đầu đo. Phép đo sẽ có thể thực hiện được sau 1 giây kể từ khi bị dừng bắt buộc. 3: Nếu giá trị giới hạn dòng được đặt từ 5,1 mA đến 50,0 mA, dòng điện sẽ được giới hạn ở mức 5 mA sau khi điện áp đầu ra đạt đến điện áp được đặt.
Thông số đo lường	Phạm vi hiển thị giá trị điện trở: 0,050 MΩ đến 9999 MΩ Thang đo điện trở: 2 MΩ, 20 MΩ, 200 MΩ, 2000 MΩ, TỰ ĐỘNG
Thông số kỹ thuật cơ bản	±1,5% rdg.±2 dgt. 25 V ≤ V < 100 V [0,05 MΩ đến 2 MΩ], 100 V ≤ V ≤ 500 V [0,2 MΩ đến 20 MΩ]
Thông số thời gian	Thời gian kiểm tra: 0,050 s đến 999,999 s, TẮT Thời gian trễ của bộ so sánh: 0,001 s đến 999,999 s, TỰ ĐỘNG Tốc độ cập nhật màn hình: 1 PLC Thời gian lấy mẫu: 1 PLC đến 100 PLC
Chức năng bộ nhớ	Chức năng lưu cài đặt bảng điều khiển: Lưu tối đa 15 bộ điều kiện đo. Chức năng lưu bộ nhớ giá trị đo: Lưu tối đa 999 giá trị đo vào bộ nhớ trong của thiết bị.
Chức năng phán đoán	Chế độ kiểm tra: Kiểm tra liên tục, Dừng khi đạt, Dừng khi không đạt. Chức năng so sánh: UPPER_FAIL: Giá trị đo được > giá trị giới hạn trên; PASS: Giá trị giới hạn trên ≥ giá trị đo được ≥ giá trị giới hạn dưới; LOWER_FAIL: Giá trị đo được < giá trị giới hạn dưới.
Các chức năng khác nhau	Chức năng phát hiện sự cố (BDD): Phát hiện các khuyết tật cách điện nhỏ do nhiễm bẩn gây ra. Chức năng kiểm tra tiếp điểm: Phương pháp đo điện dung 2 cực. Chức năng xuất dữ liệu tự động: Tự động xuất kết quả đo qua giao diện truyền thông sau khi hoàn thành thử nghiệm. Chức năng giám sát lệnh: Hiển thị trên màn hình các lệnh đang được gửi và nhận. Chức năng giám sát I/O ngoài: Hiển thị trên màn hình trạng thái BẬT/TẮT tín hiệu đầu ra và trạng thái tín hiệu đầu vào. Chức năng đầu ra tương tự: Chuyển đổi các giá trị đo được thành điện áp DC từ 0 đến 4 V và xuất ra.

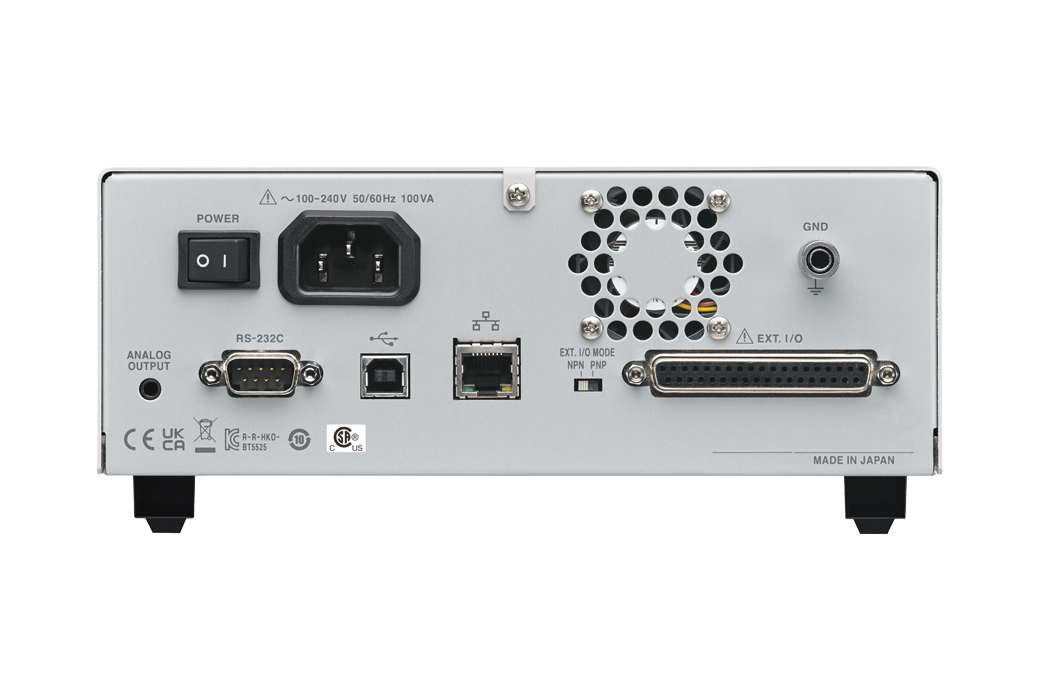

Giao diện	USB, LAN, RS-232C, I/O mở rộng
Nguồn điện	Điện áp xoay chiều từ 100 V đến 240 V
Mức tiêu thụ điện năng	Xấp xỉ 20 VA4 4: Điều kiện cấp nguồn là điện áp nguồn 220 V, tần số nguồn 50, 60 Hz, điện áp thử nghiệm 200 V, giới hạn dòng điện 2 mA và tải (điện trở 1 GΩ và tụ điện 0,1 μF mắc song song).
Công suất định mức tối đa	100 VA

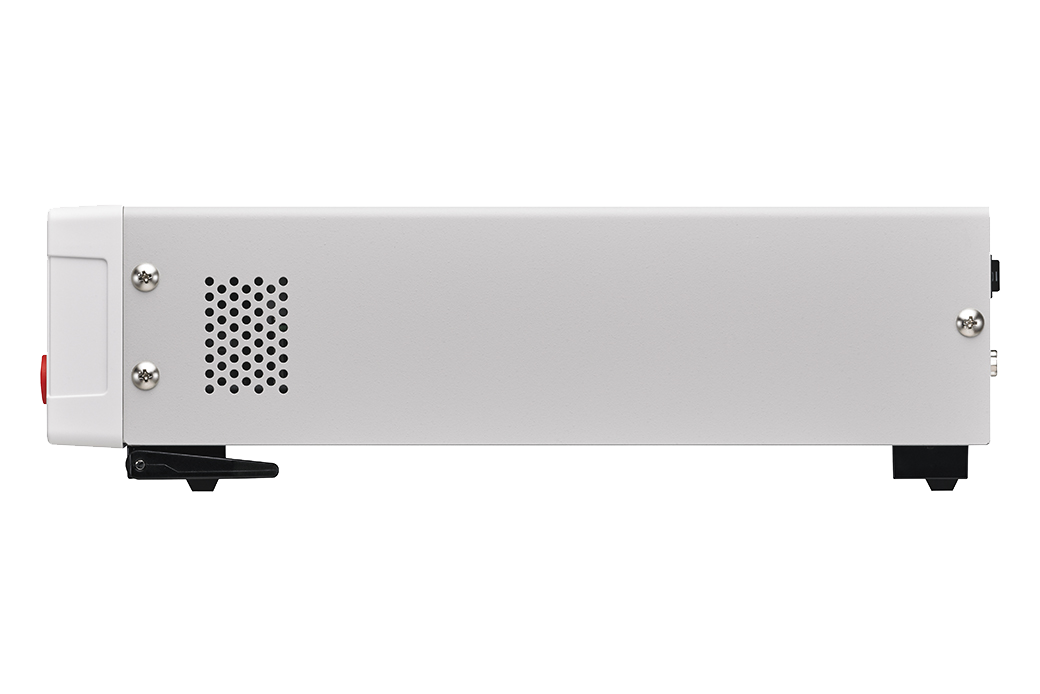

Kích thước và khối lượng	Kích thước xấp xỉ 215 mm (chiều rộng) × 80 mm (3.15 in) chiều cao × 306.5 mm (12.07 in) chiều sâu (không bao gồm các bộ phận nhô ra), Trọng lượng xấp xỉ 2.8 kg (98.8 oz)
Phụ kiện đi kèm	Dây nguồn ×1, Đầu nối I/O ngoài (đầu đực) ×1, Nắp đậy đầu nối I/O ngoài ×1, Dụng cụ hủy khóa liên động I/O ngoài ×1, Hướng dẫn khởi động ×1

Tải xuống BT5525 Hioki – Thiết bị kiểm tra cách điện pin – Battery Insulation Tester

Tài liệu quảng cáo: MÁY KIỂM TRA CÁCH ĐIỆN ẮC QUY BT5525 Tiếng Anh
Sản xuất và thử nghiệm pin lithium-ion Tiếng Anh
