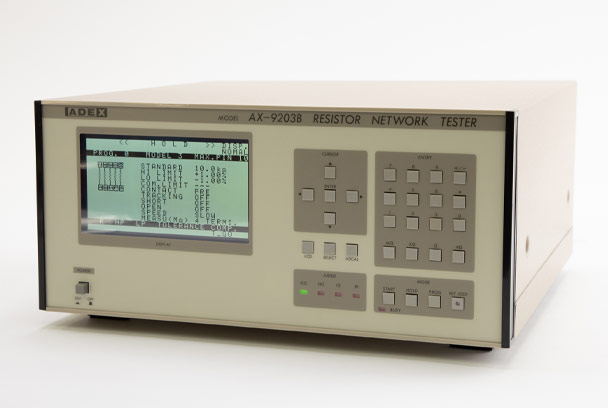

AX-9203B Adex Aile – Network Resistance Checker – Thiết bị điện trở mạng
 |
Tốc độ cực cao – Kiểm tra điện trở mạng Phù hợp nhất cho điện trở mạng, máy phân loại cho nhiều điện trở tip và taping machine ● Tốc độ cực cao: khoảng 1 ms cho mỗi điểm (bao gồm Kiểm tra tiếp xúc) |
Xem thêm các sản phẩm khác của Adex Aile tại đây!
Tổng quan
AX-9203B đo Điện trở mạng và Mảng điện trở từ 0,01Ω đến 10MΩ với tốc độ cực cao và độ chính xác cao, giá trị đo được sẽ được so sánh với giá trị cho phép được thiết lập trước và được đánh giá. Thiết bị này được tích hợp 4 loại chương trình chuẩn cho mẫu mạch của điện trở mạng và có thể dễ dàng thiết lập nội dung thử nghiệm bằng thao tác rất đơn giản thông qua mẫu mạch hiển thị trên màn hình LCD có đèn nền. Ngoài ra, Mạch quét ma trận sử dụng rơle bán dẫn của Max. 10 kênh, có thể đo được Max. 9 phần tử cho loại chung và 5 phần tử cho loại độc lập với tốc độ cực cao và độ chính xác cao. (Có thể có 20 kênh tùy chọn) Có thể tự ý cài đặt vị trí chân cắm đầu vào. Vì chức năng kiểm tra tiếp xúc được trang bị theo tiêu chuẩn, ngay cả khi lỗi tiếp xúc xảy ra trên một đầu đo khi thực hiện phép đo trên 4 đầu đo, tín hiệu đánh giá được đưa ra và lỗi tiếp xúc cũng được đưa ra cùng lúc. Chức năng đánh giá là đánh giá giới hạn trên và giới hạn dưới so với đơn vị phần tử trong mô-đun và có thể đưa ra đánh giá vận chuyển (Chênh lệch giữa Giá trị Max. và Mini.) đối với tất cả các phần tử bên trong mô-đun. Có thể thực hiện Kiểm tra ngắn mạch cho điện trở mạng loại độc lập, Kiểm tra đường dây chung cho điện trở mạng loại chung và Kiểm tra cài đặt sai số chân. Ngoài ra, bộ kiểm tra này có thông số kỹ thuật đo công suất thấp để đo điện trở loại lớn hơn 1/32W. Có thể tùy chọn giao diện cho thiết bị bên ngoài thông qua RS-232C.
- AX-9203B (10 Channels: Standard Type)
- AX-9203B (20 Channels: Special Type)
Tùy chọn
● GP-IB Interface
● RS-232C Interface
*Either one interface can built-in the option above
