AmpConnect 621 Listen High resolution multichannel audio interface – Bộ giao tiếp âm thanh đa kênh phân giải cao

Liên hệ

AmpConnect 621 của Listen là Bộ giao tiếp âm thanh đa kênh phân giải cao (High resolution multichannel audio interface) với 6 đầu vào, 2 đầu ra đường dây và một đầu ra bộ khuếch đại, cùng với nguồn micrô, hỗ trợ TEDS đầy đủ, đo trở kháng và I/O kỹ thuật số trong một đơn vị được kết nối qua USB. Với tốc độ lấy mẫu lên đến 192kHz, đây là thiết bị lý tưởng để đo các thiết bị âm thanh có độ phân giải cao.

Danh mục:
Liên hệ báo giá
Tư Vấn Kỹ Thuật

AmpConnect 621 Listen High resolution multichannel audio interface – Bộ giao tiếp âm thanh đa kênh phân giải cao

AmpConnect™ 621 Listen High resolution multichannel audio interface - Bộ giao tiếp âm thanh đa kênh phân giải cao



AmpConnect 621 đơn giản hóa bài kiểm tra âm thanh đa kênh của bạn với 6 đầu vào, 2 đầu ra đường dây và một đầu ra bộ khuếch đại, cùng với nguồn micrô, hỗ trợ TEDS đầy đủ, đo trở kháng và I/O kỹ thuật số trong một đơn vị được kết nối qua USB. Với tốc độ lấy mẫu lên đến 192kHz, đây là thiết bị lý tưởng để đo các thiết bị âm thanh có độ phân giải cao.

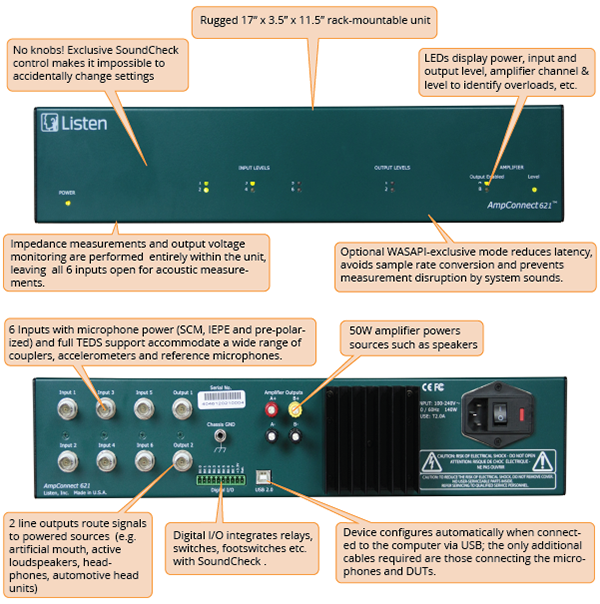

Tính năng

  • 6 kênh kiểm tra âm thanh trong một đơn vị chỉ với một kết nối USB với máy tính
  • Đo trở kháng có độ chính xác cao độc đáo, không phụ thuộc vào kênh đầu vào của bạn
  • Đầu ra đường dây và bộ khuếch đại và I/O kỹ thuật số
  • Cài đặt cắm và chạy với hỗ trợ SoundCheck và TEDS
  • Hoạt động không có lỗi với tất cả các điều khiển thông qua SoundCheck – không có nút bấm!
  • Chỉ báo mức trực quan rõ ràng trên bảng điều khiển phía trước
  • Khả năng chống vòng lặp tiếp đất tuyệt vời so với các thành phần rời rạc
  • Chắc chắn và có thể gắn trên giá đỡ cho các môi trường sản xuất khắt khe



Tích hợp liền mạch

AmpConnect 621 tích hợp liền mạch với SoundCheck® (phiên bản 18 trở lên). Thiết lập hoàn toàn tự động; chức năng cắm và chạy tự động điền tất cả các kênh đầu vào trong phần mềm với tốc độ lấy mẫu, giá trị hiệu chuẩn, v.v.

Hỗ trợ TEDS

Hỗ trợ TEDS cho phép tự động nhận dạng, cấu hình và hiệu chuẩn micrô và máy đo gia tốc. Điều này giúp tiết kiệm thời gian trong quá trình thiết lập ban đầu và bất kỳ khi nào phần cứng thay đổi, vì dữ liệu như vậy không cần phải nhập thủ công.

Hoạt động không có lỗi

Điều khiển chỉ thông qua phần mềm, thông qua trình tự kiểm tra hoặc từ bảng điều khiển chuyên dụng. Điều này loại bỏ khả năng thay đổi cài đặt vô tình vì không có nút nào trên bảng điều khiển phía trước, khiến đây trở thành lựa chọn lý tưởng cho các ứng dụng trên dây chuyền sản xuất. Đèn LED bảng điều khiển phía trước cung cấp chỉ báo trực quan rõ ràng rằng mức micrô, DUT và bộ khuếch đại công suất đều hoạt động trong phạm vi động tối đa và hiển thị đầu ra bộ khuếch đại nào được chọn.

Đầu vào

Nhiều đầu vào khiến giao diện này trở nên lý tưởng cho bất kỳ ứng dụng nào cần nhiều micrô, từ phòng thí nghiệm R&D đến dây chuyền sản xuất. Đây là đối tác lý tưởng cho mảng 6 micrô để đo ô tô hoặc đo công suất âm thanh. Các ứng dụng khác bao gồm, ví dụ, đo các thiết bị có nhiều loa như điện thoại thông minh hoặc loa thanh.

Đầu ra

Hai đầu ra đường truyền và một đầu ra bộ khuếch đại cho phép đầu ra tín hiệu âm thanh nổi và cho phép định tuyến tín hiệu đến các nguồn tín hiệu có nguồn (ví dụ: miệng nhân tạo có nguồn, loa hoạt động, tai nghe, bộ khuếch đại âm thanh nổi, đầu phát ô tô) hoặc các nguồn không có nguồn như loa hoặc miệng nhân tạo cần bộ khuếch đại. Điều này làm cho giao diện cực kỳ linh hoạt để sử dụng trong nhiều cấu hình thử nghiệm khác nhau.

Đo trở kháng

AmpConnect 621 có hệ thống đo trở kháng có độ chính xác cao độc đáo của Listen. Hệ thống này được thực hiện hoàn toàn bên trong thiết bị và được cấu hình thông qua phần mềm; không yêu cầu kết nối bên ngoài. Không yêu cầu sử dụng bất kỳ kênh đầu vào nào, vì vậy cả 6 kênh đều rảnh để đo âm thanh.

Chắc chắn

Giống như tất cả phần cứng thử nghiệm Listen, AmpConnect 621 được thiết kế cho môi trường sản xuất. Thiết bị rộng 17” x cao 2 Đơn vị (3,5”) x sâu 11,5” và có thể gắn trên giá đỡ (có sẵn bộ dụng cụ gắn trên giá đỡ tùy chọn). Lớp hoàn thiện mờ chống dấu vân tay đảm bảo thiết bị luôn trông tuyệt vời!





Thông tin order

Part # 4046: AmpConnect 621 – Test audio interface hardware with 6 line/IEPE microphone inputs, 2 line outputs, 1 amplifier output and impedance reference. Included digital I/O and USB control.



Tải xuống

AmpConnect™ 621 – USB Controlled Multichannel Test Interface >> Brochure pdf download

Ví dụ về ứng dụng AmpConnect 621 sử dụng mảng 6 micrô cho ứng dụng thử nghiệm ô tô

USB Audio Interface

  • USB 2.0, Windows, and macOS HID-compliant
  • ASIO low-latency audio driver (Windows only)
  • USB Audio Class 2 (macOS, Windows 10)
  • Sample Rates: 44.1, 48, 88.2, 96, 176.4 & 192 kHz; 24 bits


Mic/Line Inputs

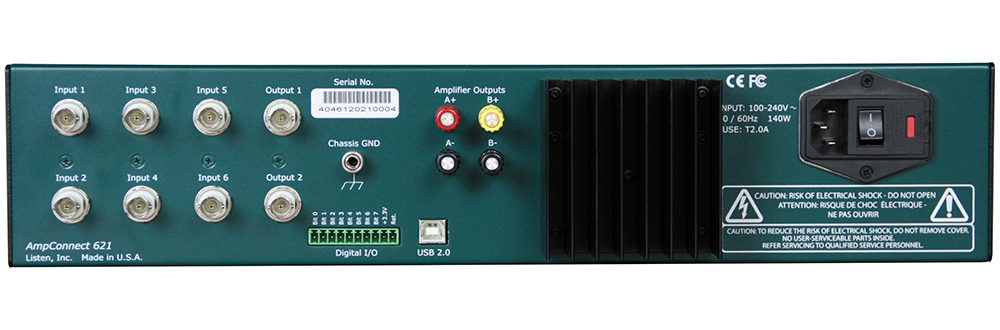

  • Connectors: 6 BNC unbalanced inputs
  • TEDS Support (IEEE 1451.4)
  • Maximum Input Level: 20 Vp (14 Vrms) at -20 dB gain
  • Input Impedance: 100 kΩ
  • Gain Settings: -20, 0, +10, +20, +30 dB
  • Bias Settings: Off / SCM / IEPE
  • SCM (Electret) Bias: 10 VDC, 7.5 kΩ
  • IEPE Bias: 28 VDC @ 4 mA constant current
  • Frequency Response: 20 Hz – 20 kHz +0.1/-0.4 dB;
  • 10 Hz – 90 kHz +0.1/ -1.1 dB
  • Equivalent Input Noise: <14 uV (at 20 Hz – 20 kHz BW)
  • THD+N: < -90 dB at -1 dBFS, 44.1 kHz sample rate, 0 dB gain (at 20 Hz – 20 kHz BW) Crosstalk: >100 dB at 10 kHz
  • Inter-channel Phase*: ±0.5°


Line Outputs

  • Connectors: 2 BNC unbalanced outputs
  • Maximum Output Level: 4 Vp (2.82 Vrms)
  • Frequency Response: 20 Hz – 20 kHz ± 0.1 dB;
  • 10 Hz – 90 kHz +0.1/ -2.0 dB
  • THD+N: < -97 dB at -1 dBFS, 44.1 kHz sample rate  (at 20 Hz – 20 kHz BW) Crosstalk: >110 dB at 10 kHz, 0 dB gain
  • Inter-channel Phase*: ± 0.15°


Amplifier Output

  • Number of Outputs: 2, in parallel, switchable (Off, A, B, A+B)
  • Connectors: 4 binding posts (A: Red/Black; B: Yellow/Black)
  • Output Power: 50 W RMS into 4 Ω, 25 W RMS into 8 Ω
  • Frequency Response: 20 Hz – 20 kHz ± 0.1 dB; 10 Hz – 90 kHz +0.1/ -2.0 dB
  • THD+N: -82dB (0.008%) typical @ 1W, 44.1kHz sample rate (at 20 Hz – 20 kHz BW); -90 dB (0.003%) typical @ 25 W, 8Ω


Loudspeaker Impedance Measurement

  • Measurement range 2.5-250 Ω


Physical

  • Without rack mounting flanges: 17”/432mm wide x 3.5”/90mm (2-U) high x 11.5”/292mm deep
  • Weight: 7.275 lbs (3.3kg) approx.
  • Power: 100-240 VAC 50/60 Hz, 140 Watts

Please see user manual for more detailed technical specifications.
