ACPD-05X Discharge testing machine ECG-Kokusai – Máy kiểm tra phóng điện cục bộ

ACPD-05X Discharge testing machine ECG-Kokusai – Máy kiểm tra phóng điện cục bộ



Màn hình hiển thị dễ hiểu

Biểu đồ điện áp ứng dụng (AC) và tín hiệu phóng điện được hiển thị trên màn hình theo thời gian thực. Tình trạng phát điện có thể quan sát được trong quá trình kiểm tra. Hơn nữa, trí nhớ của biểu đồ đang kiểm tra cũng được ghi nhớ vào phần chính sau khi có thể hiển thị và phán đoán.





Hàm phân tích đồ thị đa dạng

Đồ thị đặc tính PD điện áp ứng dụng Sự chuyển đổi giá trị điện áp trong quá trình kiểm tra AUTO và hiển thị mức phóng điện. Việc phóng điện vượt quá mức giá trị ngưỡng được hiển thị bằng màu đỏ.
Đồ thị đặc tính Qmax của điện áp ứng dụng Mức phóng điện ở điện áp ứng dụng trong quá trình kiểm tra AUTO được hiển thị. Đây là biểu đồ hóa về điện áp bắt đầu phóng điện một phần (CSV) và điện áp tắt phóng điện một phần (CEV).
Đồ thị đặc tính tần số tích lũy tạo ra phóng điện Đặc tính tần số tích lũy phát điện phóng điện ở mức phóng điện phát sinh trong quá trình kiểm tra AUTO được hiển thị.



Tính năng ACPD-05X

• Sóng điện từ được tạo ra từ phóng điện cục bộ bằng hệ thống ăng ten vá vi sóng được phát hiện trực tiếp.
• Lắp đặt ăng-ten gần cuộn thử nghiệm, có thể thực hiện thử nghiệm phóng điện cục bộ có độ nhạy cao
• Vì việc xử lý dễ dàng nên việc giới thiệu dây chuyền sản xuất có thể được tạo điều kiện thuận lợi.
• Việc tự động hóa thử nghiệm phóng điện cục bộ có thể thực hiện được.
• Hiệu suất làm việc được cải thiện nhờ chức năng thuận tiện cần thiết để đánh giá thử nghiệm phóng điện cục bộ. Điện áp đánh thủng (CSV), điện áp tắt phóng điện (CEV), mức phóng điện (PDpeak), xác nhận xác suất xảy ra phóng điện k (PDpuls), v.v.
• Vì tín hiệu phóng điện được biểu thị bằng dạng sóng nên có thể sử dụng một cách trực quan, rõ ràng và dễ dàng.



Cách sử dụng ACPD-05X

Động cơ

• Động cơ biến tần, Động cơ điện ô tô hybrid, Động cơ ô tô

Máy biến áp

• Máy biến áp HV để cung cấp điện, Máy biến áp cung cấp điện cho thiết bị gia dụng

Mục đích khác

• Chất bán dẫn điện, Màng cách điện, Đánh giá điện tích của vật liệu cách điện, v.v.





Thông số kỹ thuật ACPD-05X

Power supply	Test voltage & capacity	Maximum5000Vrms 500VA
	Minimum variable step	4Vrms
	Test frequency	50Hz/60Hz ( Set up at 1Hz step is possible in 50～200Hz）
Partial discharge inspection	Detection sensitivity	-90～-30dBm
	Detection result display	-90 to -30dbm indicates as 100 level
	Detection charge range	50pC or more as a relative level.
	Antenna cable	Standard 2m (SMA coaxial cable)
Voltage measurement	Voltage display	0～5000Vrms（Effective value ）
	Measurement accuracy	±1.5% of reading
Current leak detection	Current disruption	1～ 25mA(1mA step) or 100mA
General	Input power supply V.	AC100～240V±5%  50Hz/60Hz  10A
	Temperature/ humidity	23℃±5℃  20% – 80%RH

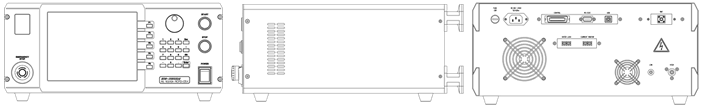

	Size/Weight	W430×H177×D442 ※About 22kg
	External interface	Parallel I/O、RS-232C、USB（Test control, test data input and output
