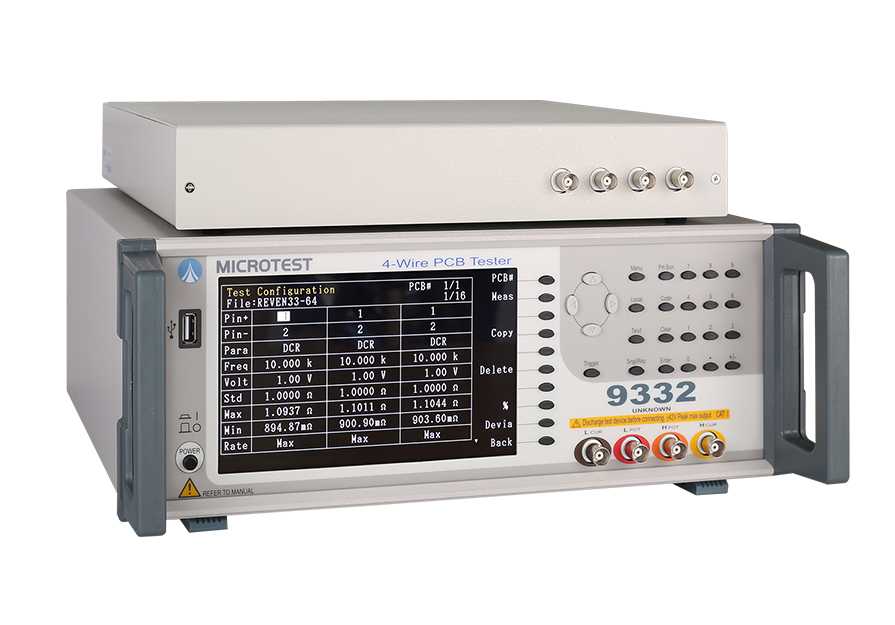

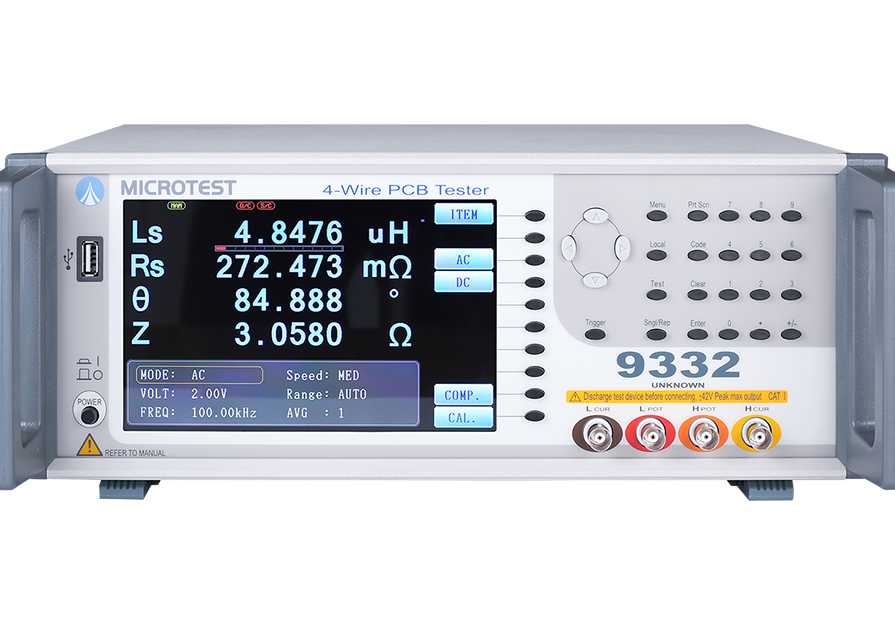

9332 Microtest – Multichannel LCR Meter – Máy đo LCR đa kênh 9332 Microtest
MICROTEST 9332 được thiết kế để đáp ứng các yêu cầu của bảng mạch sử dụng phương pháp khắc lá đồng để tạo mạch cuộn dây. Thiết bị cho phép kiểm tra đặc tính điện của nhiều mạch cuộn dây trên bảng mạch nhiều lớp. Thiết bị cung cấp 64 kênh kiểm tra, cho phép kiểm tra đồng thời 32 bộ cuộn dây. Các thông số đo được bao gồm độ tự cảm, trở kháng, điện trở AC, điện trở DC, giá trị Q, v.v. Dải tần số đo từ 10Hz đến 200kHz. Thiết bị hỗ trợ phần mềm kết nối PC để lập trình và lưu trữ dữ liệu kiểm tra từ xa. Ngoài ra, thiết bị có thể được tích hợp vào các thiết bị kiểm tra PCB chuyên dụng để đạt được chế độ kiểm tra hoàn toàn tự động hoặc bán tự động.
- Độ chính xác cơ bản 0,1%
- 64 kênh thử nghiệm
- Kiểm tra 32 bộ trở kháng cảm ứng (Ls/Rs/DCR/Q)
- Có thể sử dụng với đồ gá composite khí nén để thực hiện các thử nghiệm nhiều bảng (tấm)
- Hỗ trợ chế độ kiểm tra nhiều bo mạch và chế độ đo giá trị LCR
Xem thêm các sản phẩm khác của Microtest tại đây!
9332 Microtest – Multichannel LCR Meter – Máy đo LCR đa kênh 9332 Microtest --> Catalog Download!
Thông số kỹ thuật của 9332 Microtest – Multichannel LCR Meter – Máy đo LCR đa kênh 9332 Microtest
| Model | 9332 | |||
| Tần suất kiểm tra | 10Hz-200kHz | |||
| Kênh thử nghiệm | 64 | |||
| Thông số đo lường | |Z| (Trở kháng)
θ (Góc pha) R (Điện trở nối tiếp/điện trở song song) L (Giá trị độ tự cảm) D (Hệ số tổn thất) Q (Hệ số chất lượng) DCR (Điện trở DC) C (Giá trị điện dung) |
|||
| Thông số đo lường
& Phạm vi |
Các thông số | Phạm vi | Độ chính xác cơ bản
(AC 1kHz) |
Tốc độ |
| L | 0,1nH ~ 9999,99H | 0,1% | 25ms | |
| Hỏi | 0,00001 ~ 99999 | 0,0005 | 25ms | |
| C | 0,00001pF ~ 999,99mF | 0,1% | 25ms | |
| Z, R | 0,00001Ω ~ 99,9999MΩ | 0,1% | 25ms | |
| DCR | 0,01mΩ ~ 99,999MΩ | 0,1% | 25ms | |
| Độ phân giải tần số | 5 chữ số | |||
| Độ chính xác đầu ra tần số | ±0,01% | |||
| Trở kháng đầu ra | 100Ω | |||
| Cấp độ ổ đĩa AC | 10mV-2Vrms | |||
Hệ thống của 9332 Microtest – Multichannel LCR Meter – Máy đo LCR đa kênh 9332 Microtest
| Mạch đo lường | Chuỗi/Song song | |
| Chế độ hoạt động | Giá trị tuyệt đối/Phần trăm | |
| Sửa lỗi | Mạch hở/Ngắn mạch | |
| Bộ nhớ tích hợp | 128 bộ | |
| Lưu trữ máy chủ USB | Kiểm tra màn hình và dữ liệu | |
| Kiểm tra kích hoạt | Tự động, Thủ công, RS-232, GPIB, Bộ xử lý | |
| Nguồn điện | Điện áp | 98Vac-132Vac hoặc 195Vac-264Vac |
| Tính thường xuyên | 47Hz-63Hz | |
| Tiêu thụ điện năng | 200VA | |
| Môi trường | Nhiệt độ | 10℃ ~ 40℃ |
| Độ ẩm | 20% ~ 90%RH | |
| Kích thước | 344x145x343 mm | |
| Cân nặng | 8,4 kg | |

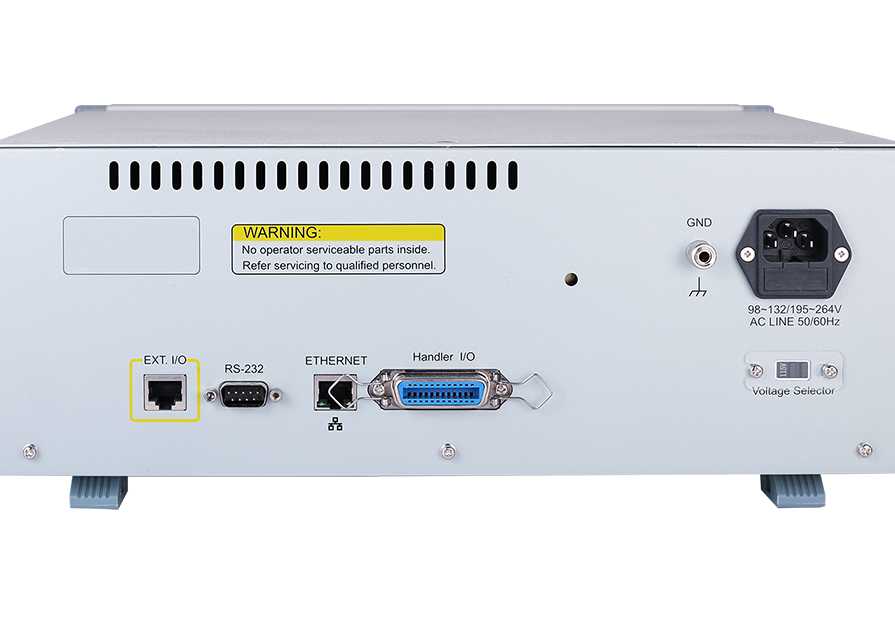

| Giao diện | RS-232, Bộ xử lý, LAN, Máy chủ USB | |
| Trưng bày | Màn hình màu, TFT 7″ (800*480) | |
